Описание
Система ЭСУПП представляет собой электронно-управляемую систему пневматической подвески для автотранспорта, включающую в себя множество функций:
- повышение комфортности езды за счет низкой жесткости подвески
- поддержание постоянной высоты АТС вне зависимости от загрузки
- изменения давления в пневматических баллонах подвески в качестве управляющего давления регулятора тормозного усилия
- ручной выбор высоты автотранспортного средства с помощью пульта управления
- сохранение в энергонезависимой памяти электронного блока заранее предустановленных уровней шасси и их восстановление
- снижение центра тяжести АТС во время движения и повышение устойчивости
- постоянная диагностика всех составляющих системы
Элементы электронной системы управления пневмоподвеской (ЭСУПП)
- Пульт дистанционного управления (ПДУ) ТУ BY 600417525.053-2006
- Блок электронный управления пневмоподвеской (БЭУП) ТУ BY 600417525/052-2006
- Блок электромагнитных клапанов (БЭК) ТУ BY 600417525.049-2006
- Датчик перемещения (ДП-01) ТУ BY 600417525.051-2006
- Датчик давления электронный (ДДЭ)
ВНИМАНИЕ: Не допускается подключение датчиков перемещения импортного производства WABCO, Knorr-Bremse.
| Наименование | Обозначение ОАО "ЭКРАН" АДЮИ | № по каталогу WABCO | Устанавливается на автомобили |
|---|---|---|---|
| Электронная система управления пневмодвеской ECAS | |||
| Блок клапанов БЭК (ECAS) (подвеска) | 453648.001 | 472 900 055 0 | МАЗ, Mercedes-Benz, MAN, IVECO, DAF |
| Датчик давления электронный ДДЭ8-1 (ECAS, ABS/ASR, БСКД) | 406222.003 | нет аналогов | МАЗ, DAF |
| Датчик пермещения ECAS | 301269.025 | нет аналогов | МАЗ, MAN, SCANIA, DAF, IVECO |
| Электронный блок | 452925.002 | нет аналогов | МАЗ |
| Пульт дистанционного управления | 452925.001 | нет аналогов | МАЗ |

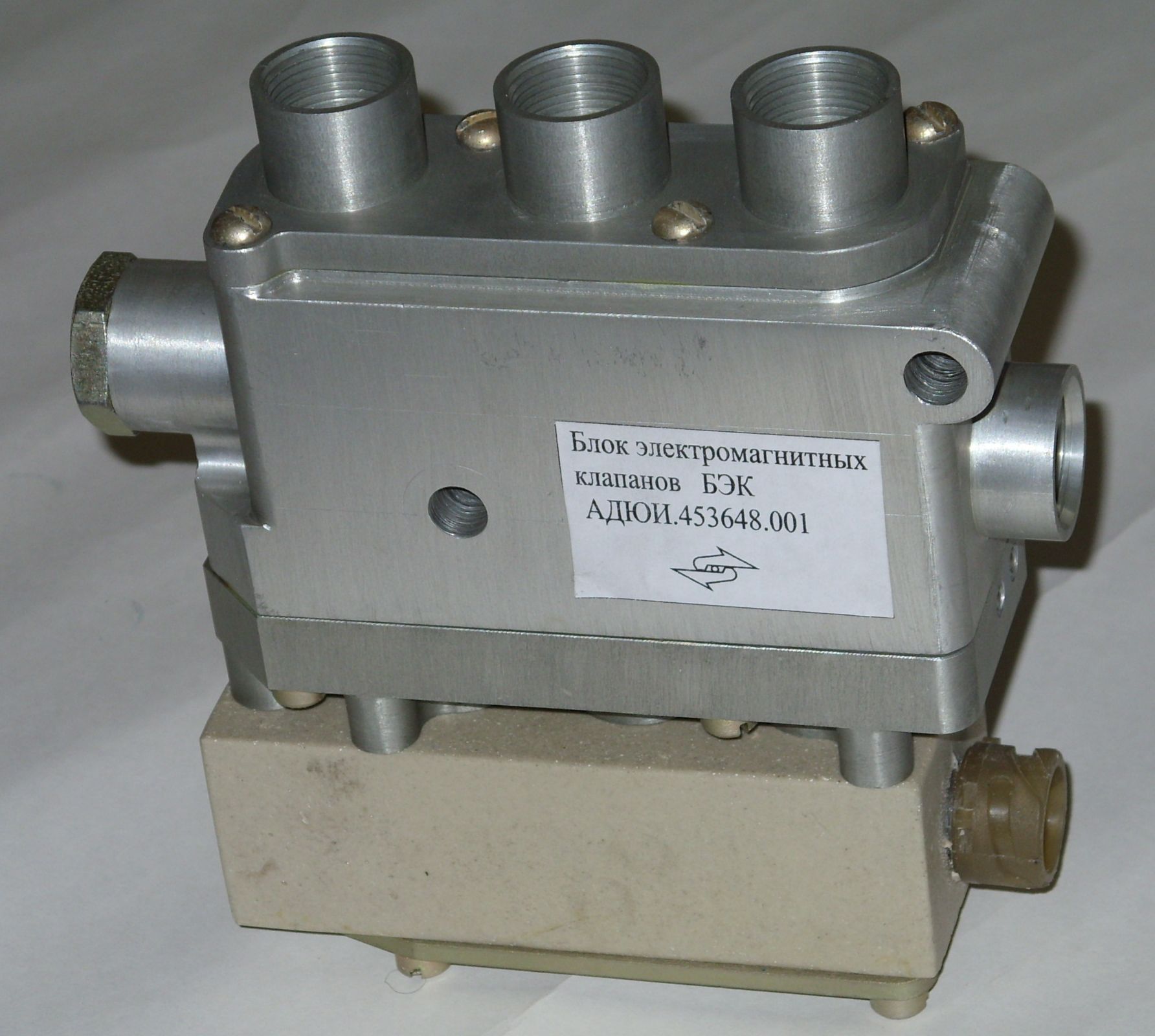

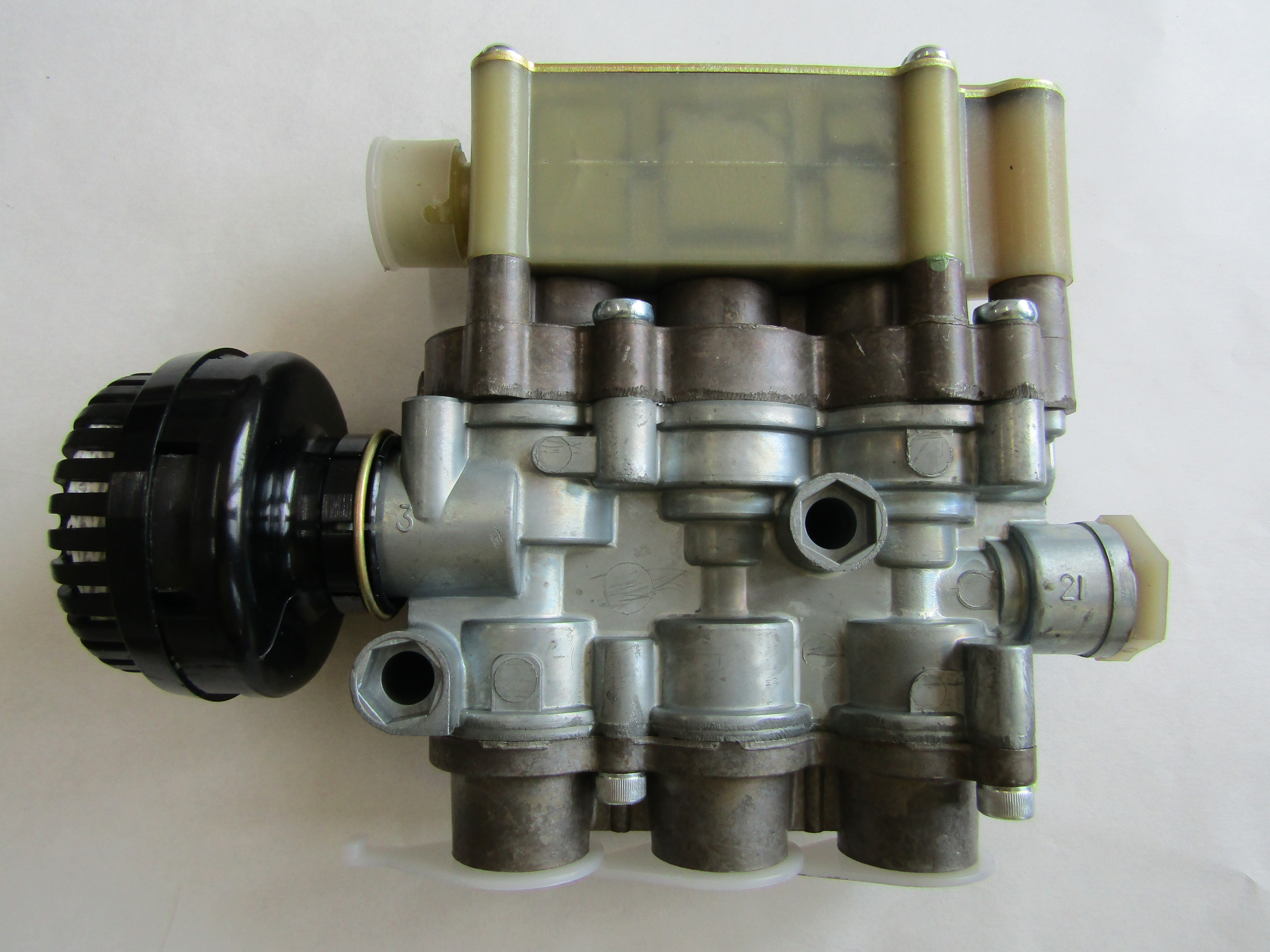

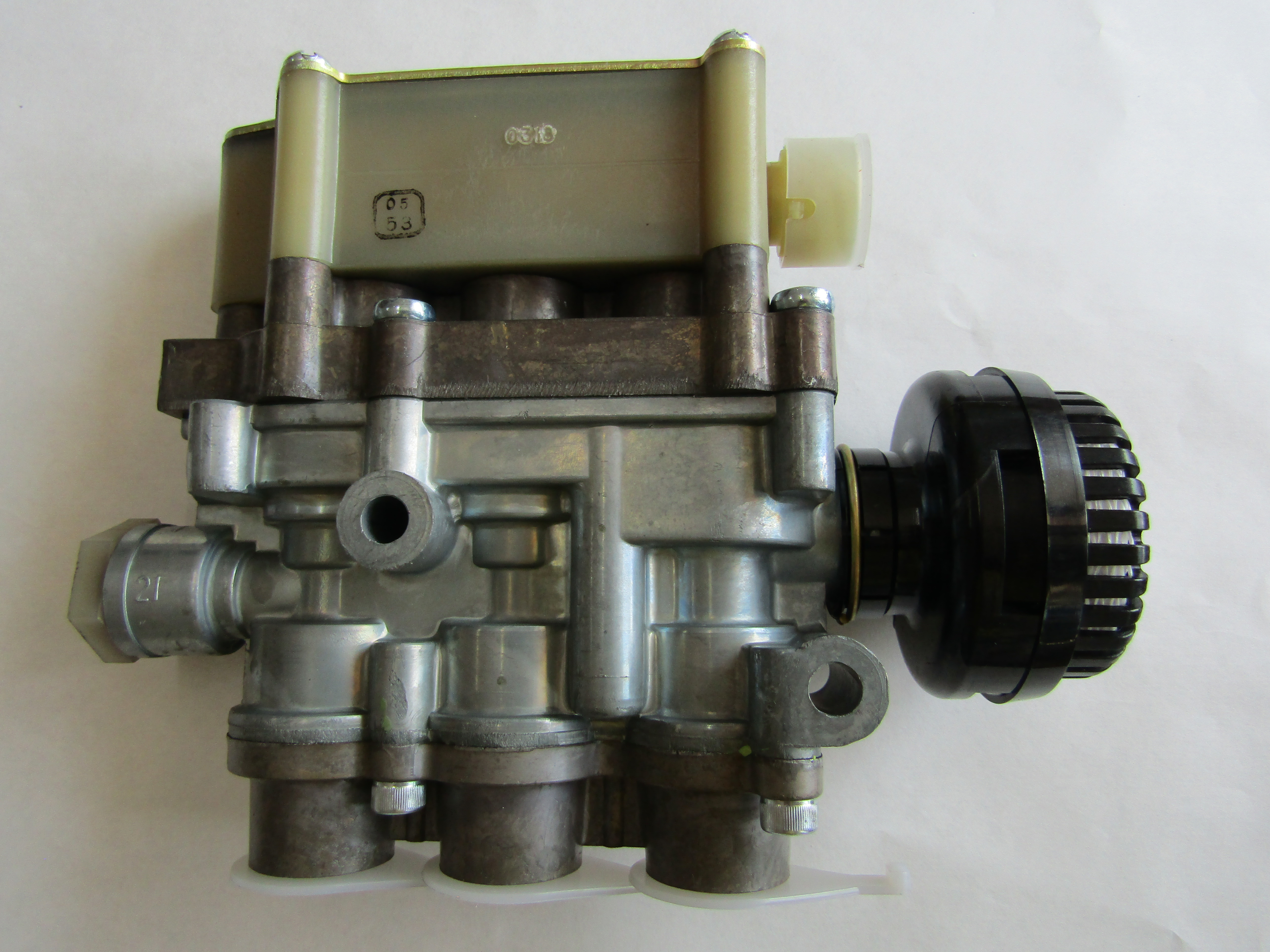

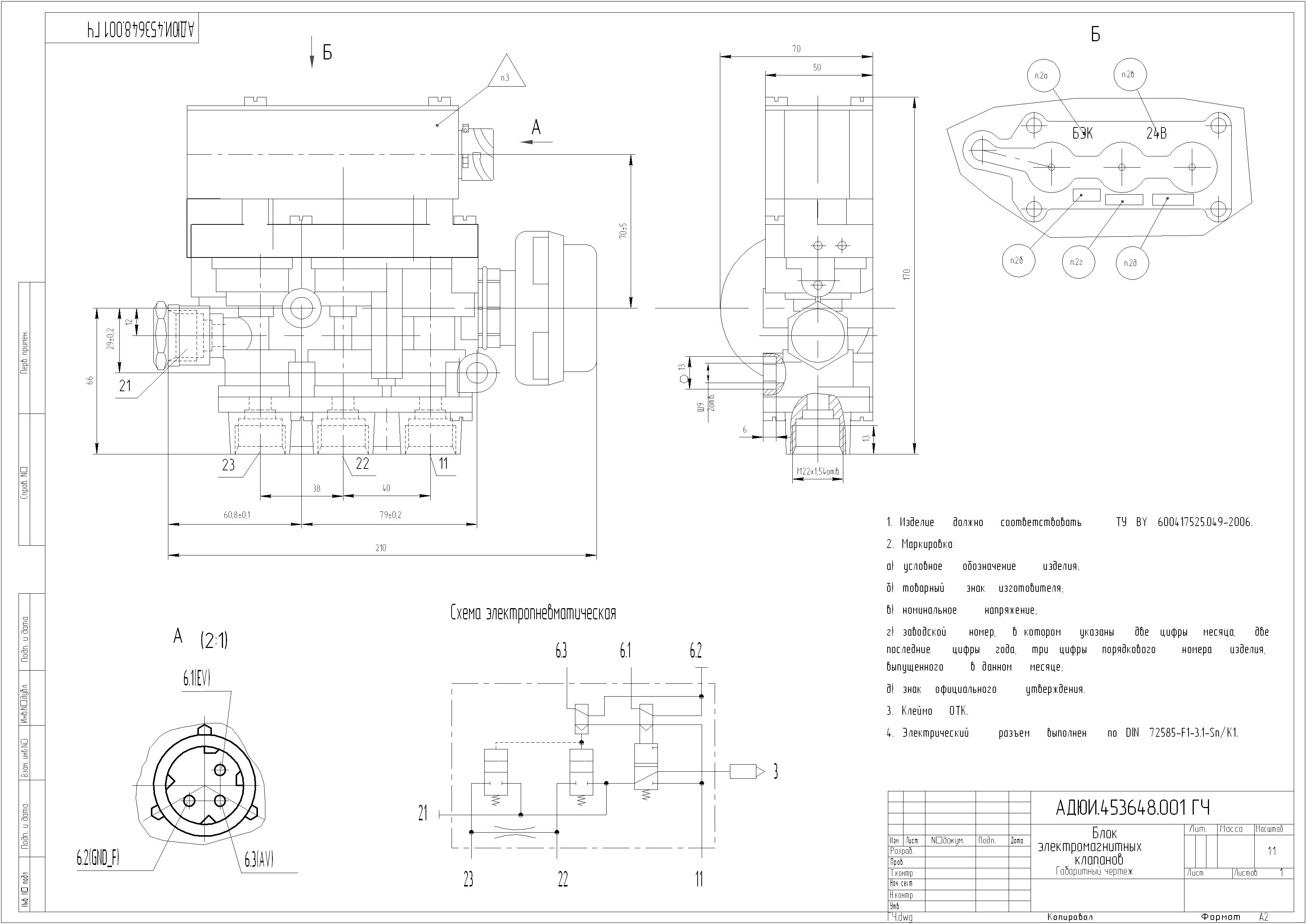

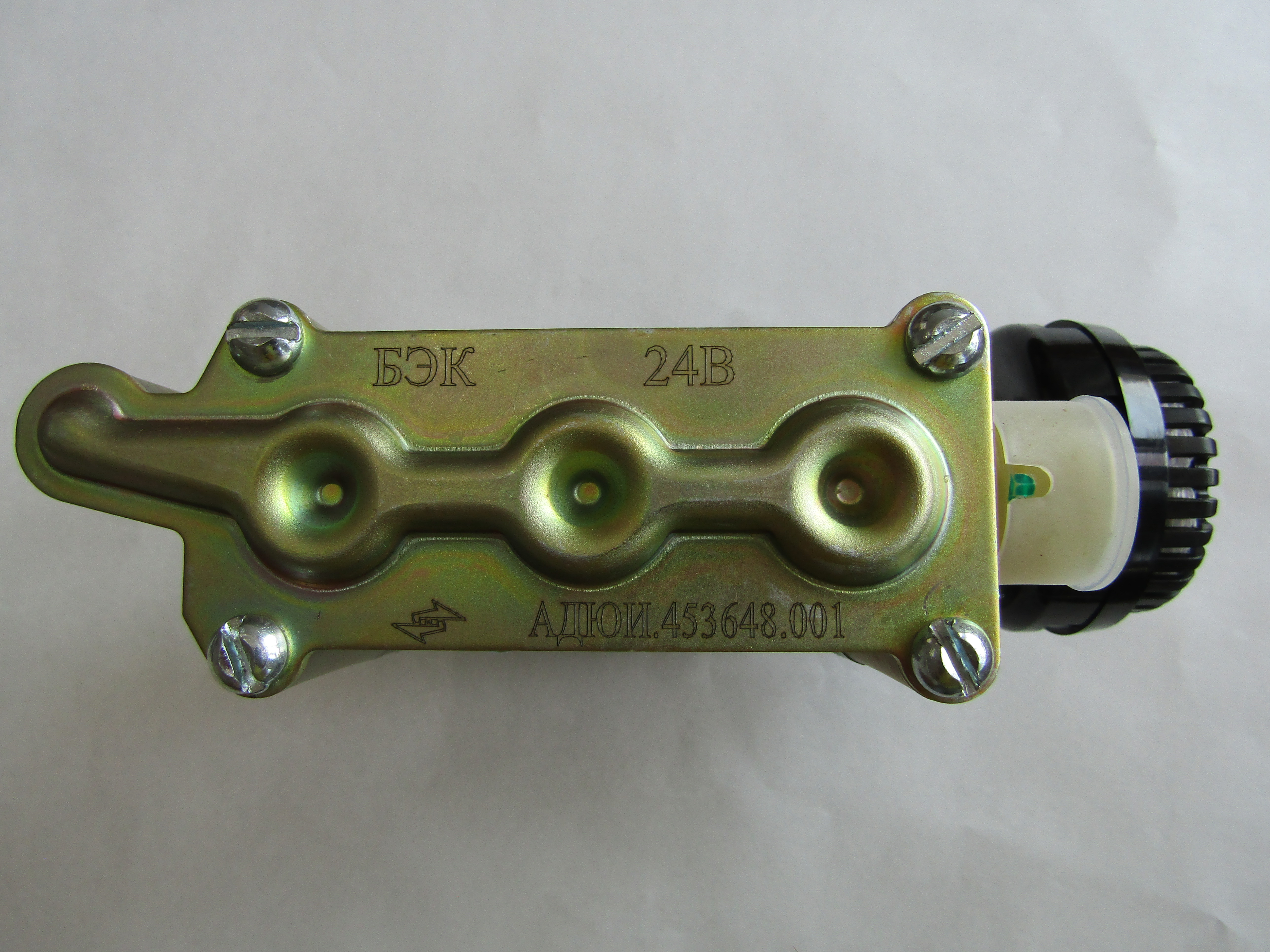

Блок электромагнитных клапанов БЭК (ECAS)
ТУ BY 600417525.049-2006
Блок электромагнитных клапанов предназначен для регулирования объема воздуха в баллонах пневматической подвески (пневматической баллонах) согласно электрических команд управления с электронного блока, поступающих на контакты электромагнитных клапанов.
БЭК обеспечивает процесс управления давлением в пневматических баллонах по трехфазному алгоритму (повышение, понижение и поддержание на одном уровне).
- Вид климатического исполнения: У2 по ГОСТ 15150
- Режим работы: повторно-кратковременный S3 по ГОСТ 3940-84
- Номинальное напряжение питания Uп = 24 В
| Модификация | Обозначение | Описание |
|---|---|---|
| Блок электромагнитных клапанов БЭК | АДЮИ.453648.001 ТУ ВY 600417525.049-2006 | с трех контактным байонетным разъемом и совмещенными пневмо-выходами |
| Блок электромагнитных клапанов БЭК-2 | АДЮИ.453648.006 ТУ ВY 600417525.049-2006 | с четырех контактным байонетным разъемом и отдельными выходами |
| Блок электромагнитных клапанов БЭК-2М | АДЮИ.453648.007 ТУ ВY 600417525.049-2006 | с четырех контактным байонетным разъемом, повышенной термостатностью |

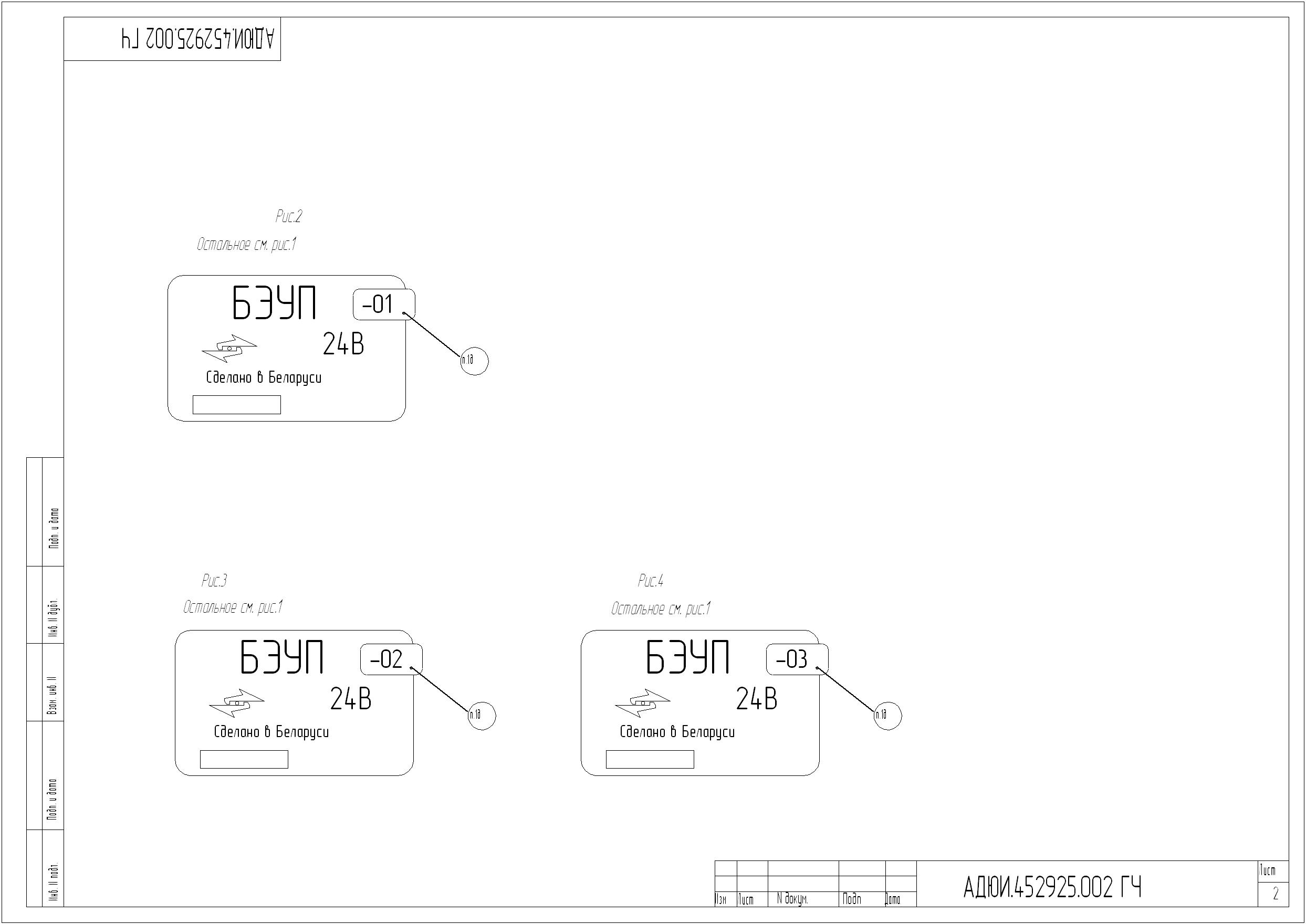

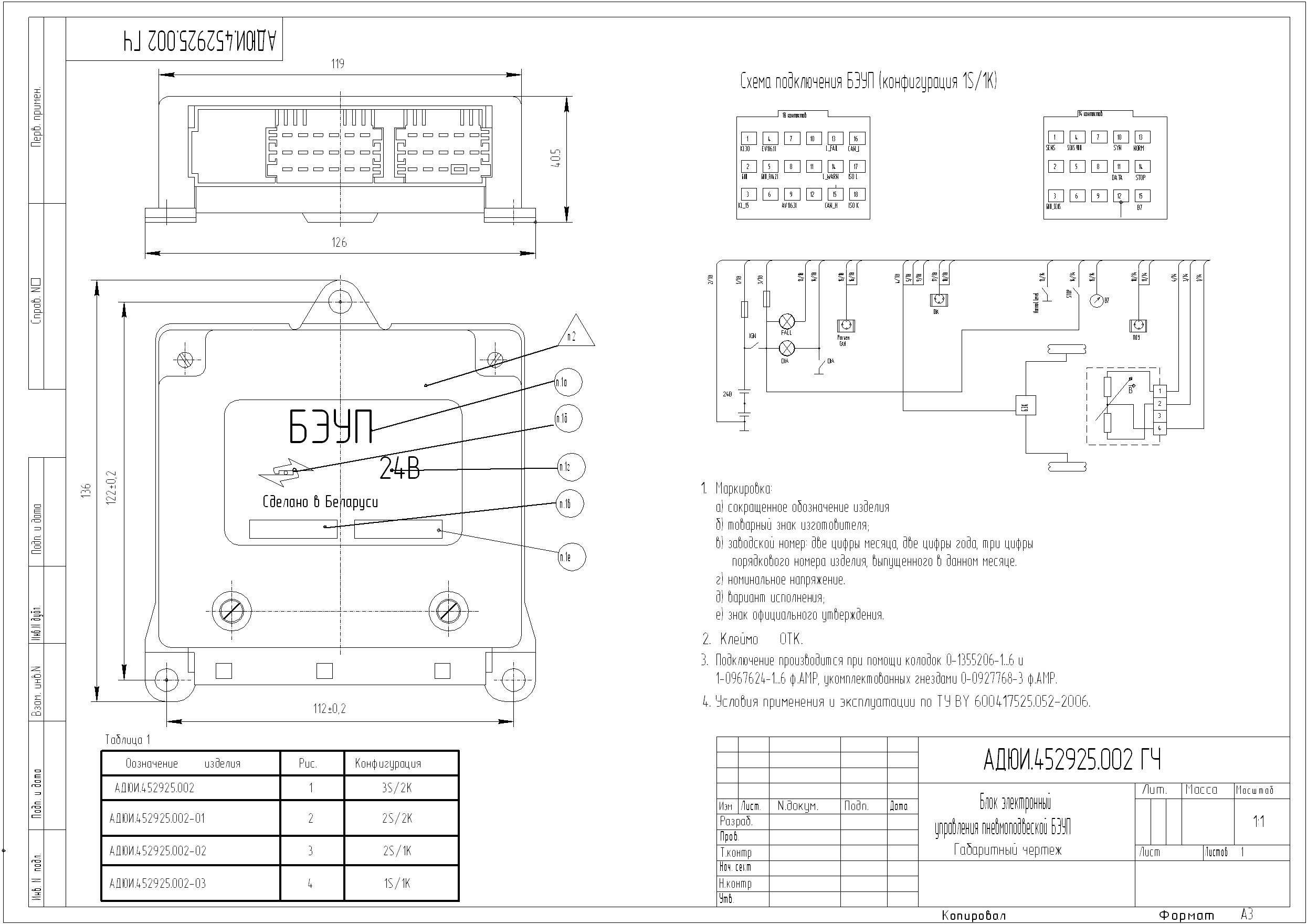

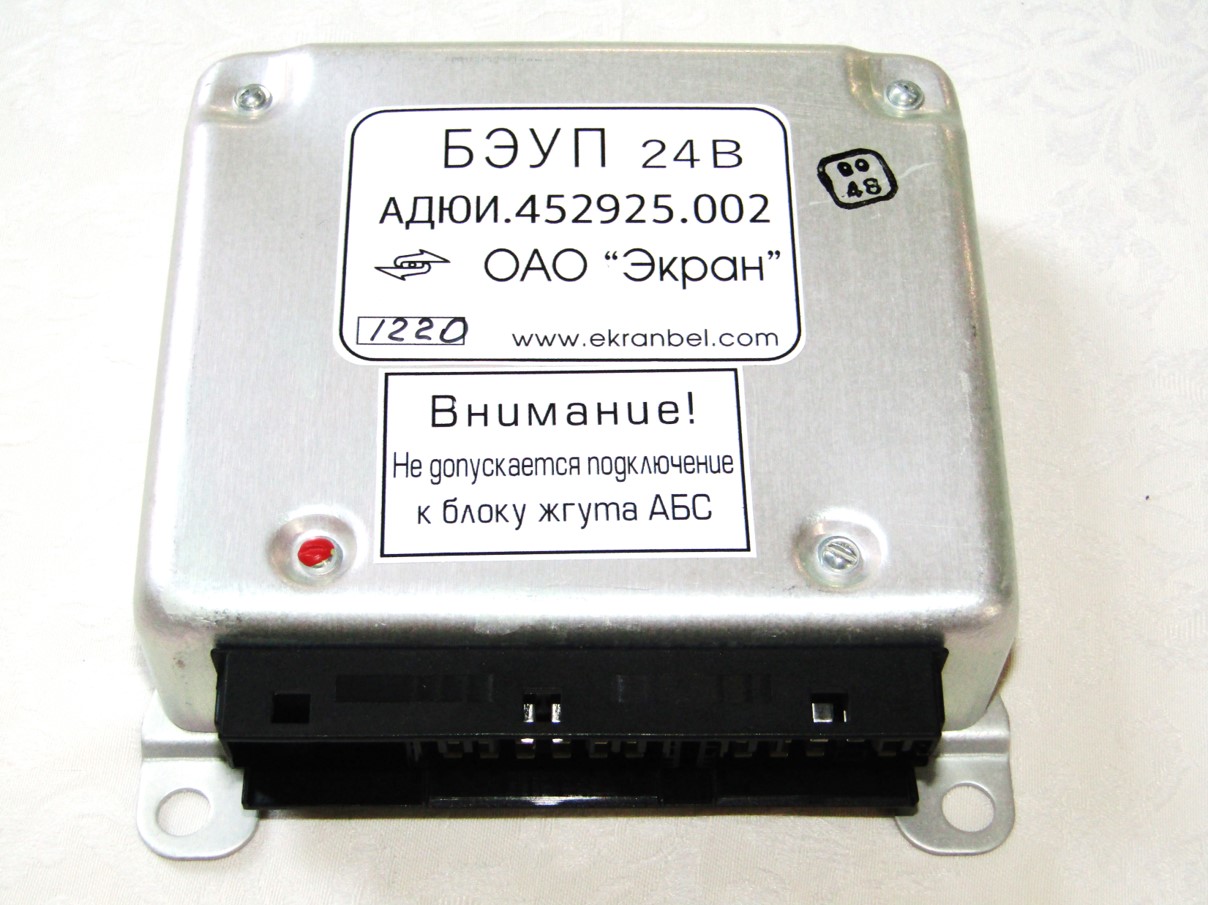

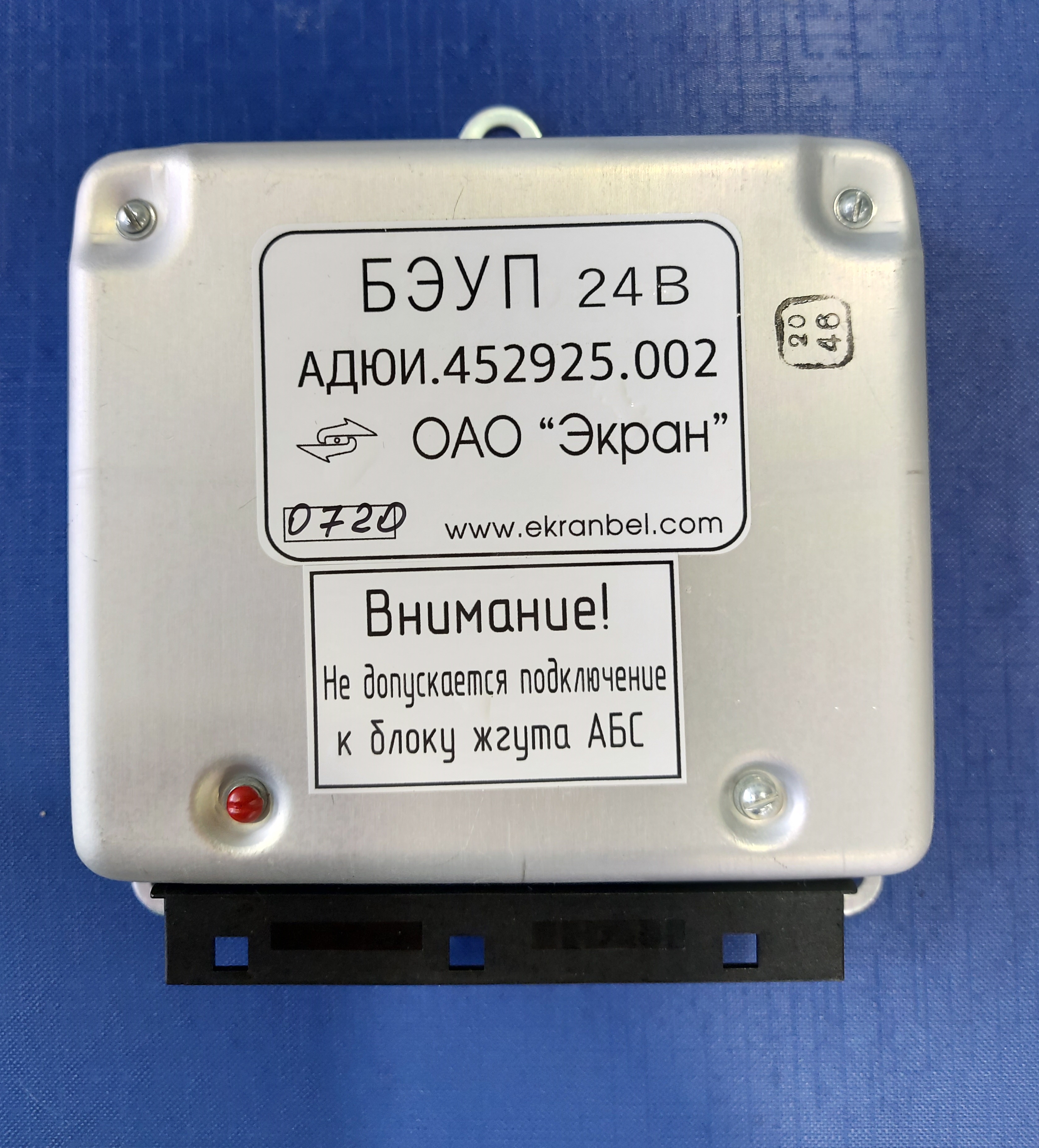

Блок электронный управления пневмоподвеской БЭУП (ECAS)
ТУ BY 600417525.052 -2006
Блок электронный управления пневмоподвеской (БЭУП) обеспечивает:
- прием и обработку информации от резистивных датчиков перемещения (4 входа)
- прием и обработку информации от аналоговых датчиков давления
- выдачу управляющих сигналов на электромагнитные клапаны
- прием и обработку сигнала скорости с клеммы тахографа
- диагностику элементов системы ЭСУПП в режиме непрерывного контроля
Датчики давления электронные ДДЭ
Датчик давления электронный ДДЭ-08-01
ТУ BY 600417525.050-2006
Датчик давления электронный предназначен для получения информации о давлении в пневматических баллонах или пневматической сети АТС и передачи ее электронному блоку управления системы.
Датчик давления электронный ДДЭ-08-02
ТУ BY 600417525.050-2006
Датчик давления электронный ДДЭ-08-03
Датчик давления электронный ДДЭ-08-04
| Модификация | Обозначение | Описание |
|---|---|---|
| Датчик давления электронный ДДЭ-08-01 | АДЮИ.406222.003 ТУ BY 600417525.050-2006 | диаметр 42 мм, высота 80 мм, резьба М16х1,5 |
| Датчик давления электронный ДДЭ-08-02 | АДЮИ.406222.005 ТУ BY 600417525.050-2006 | диаметр 42 мм, высота 65 мм, резьба М16х1,5 |
| Датчик давления электронный ДДЭ-08-02 | АДЮИ.406222.005-01 ТУ BY 600417525.050-2006 | высота 65 мм, резьба М16х1,5, отверстие с резьбой М10х1 |
| Датчик давления электронный ДДЭ-08-03 | АДЮИ.406222.008 ТУ BY 600417525.050-2006 | диаметр 42 мм, высота 80 мм, резьба М16х1,5 |
| Датчик давления электронный ДДЭ-08-04 | АДЮИ.406222.016 ТУ BY 600417525.050-2006 | диаметр 42 мм, высота 82 мм, резьба М12х1,5 |
| Датчик давления электронный ДДЭ-10-01 | АДЮИ.406222.017 | диаметр 42 мм, высота 80 мм, резьба М16х1,5 |
| Датчик давления электронный ДДЭ-10-02 | АДЮИ.406222.018 |
| Давление, КПа | Выходное напряжение, В (ДДЭ-08-01, ДДЭ-08-02) | Выходное напряжение, В (ДДЭ-10-01, ДДЭ-10-02) | Выходное напряжение, В (ДДЭ-08-03) |
|---|---|---|---|
| 0 | 0,2 | 0,5 | 0,4 |
| 100 | 0,6505* | 0,9* | 1,301 |
| 200 | 1,101 | 1,3 | 2,202 |
| 300 | 1,5515* | 1,7* | 3,103* |
| 400 | 2,002 | 2,1 | 4,004 |
| 500 | 2,4525* | 2,5* | 4,905* |
| 600 | 2,903 | 2,9 | 5,806 |
| 700 | 3,3535* | 3,3* | 6,707* |
| 800 | 3,804 | 3,7 | 7,608 |
| 900 | 4,2545 | 4,1 | 8,509 |
| 1000 | 4,705 | 4,5 | 9,41 |
| * - для приемо-сдаточных испытаний | |||

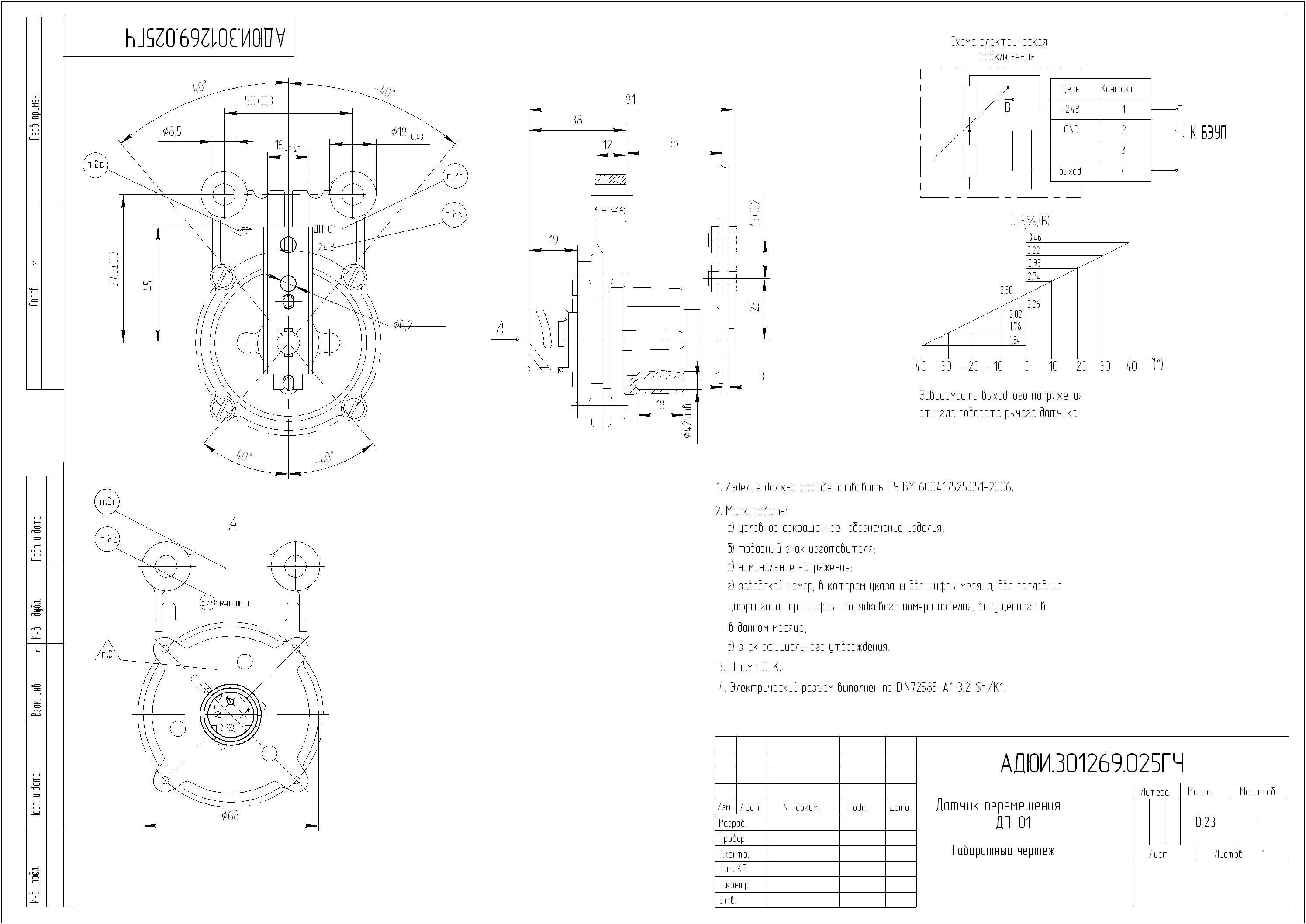

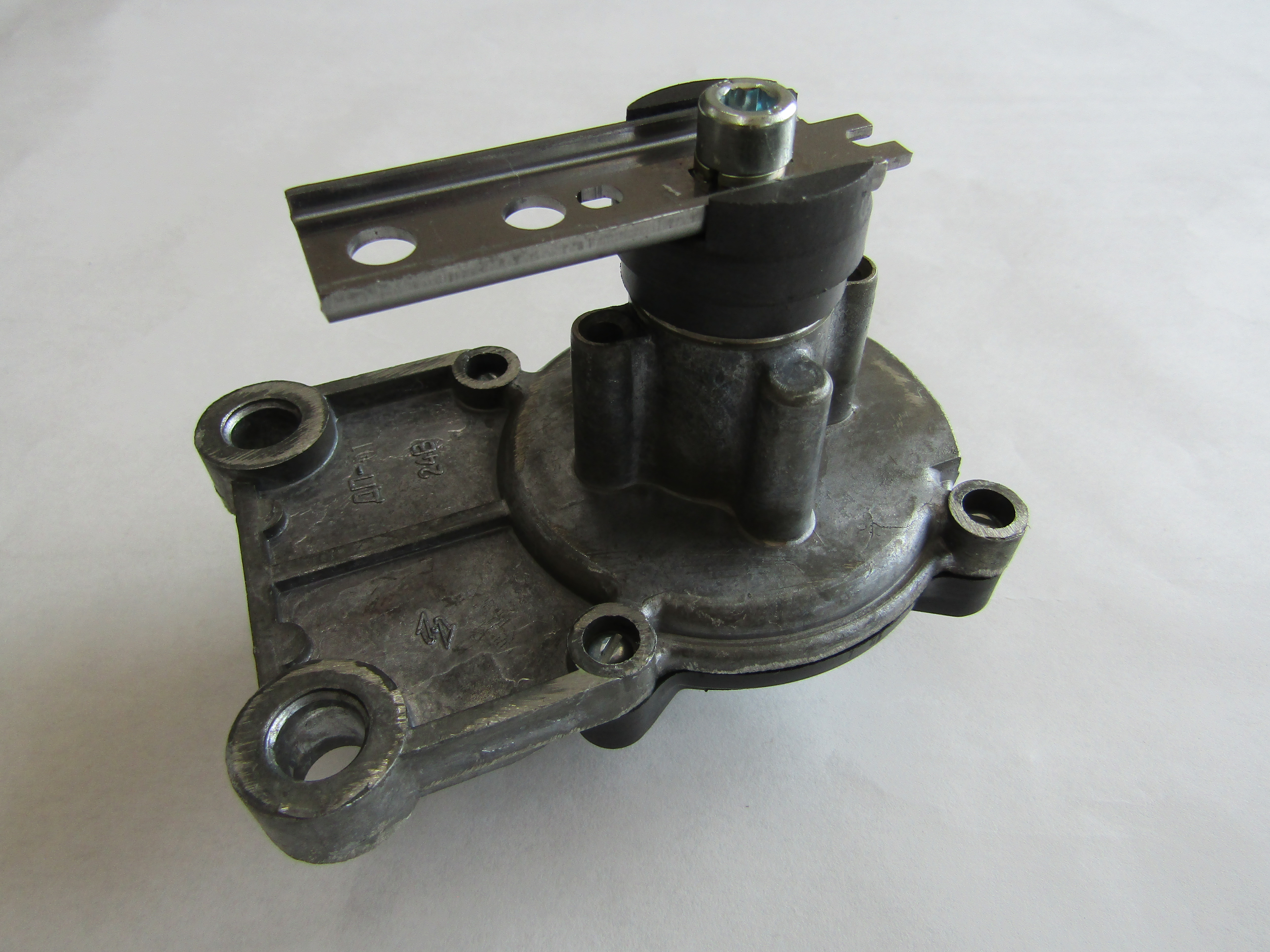

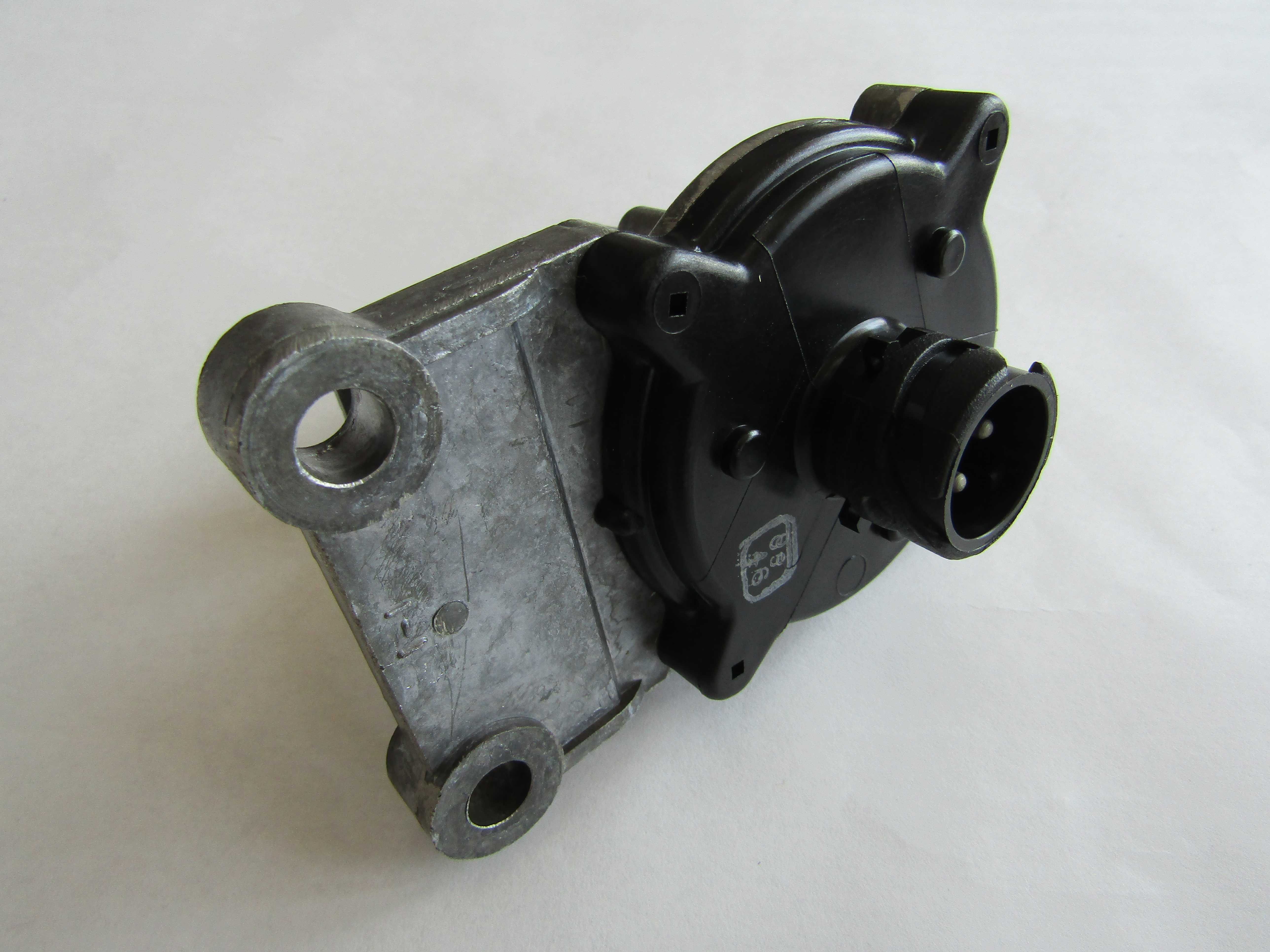

Датчик перемещения ДП-01 (ECAS)
ТУ BY 600417525.051-2006
Датчик перемещения предназначен для получения информации об изменении расстояния между кузовом и осью автотранспортного средства и передачи ее электронному блоку управления.

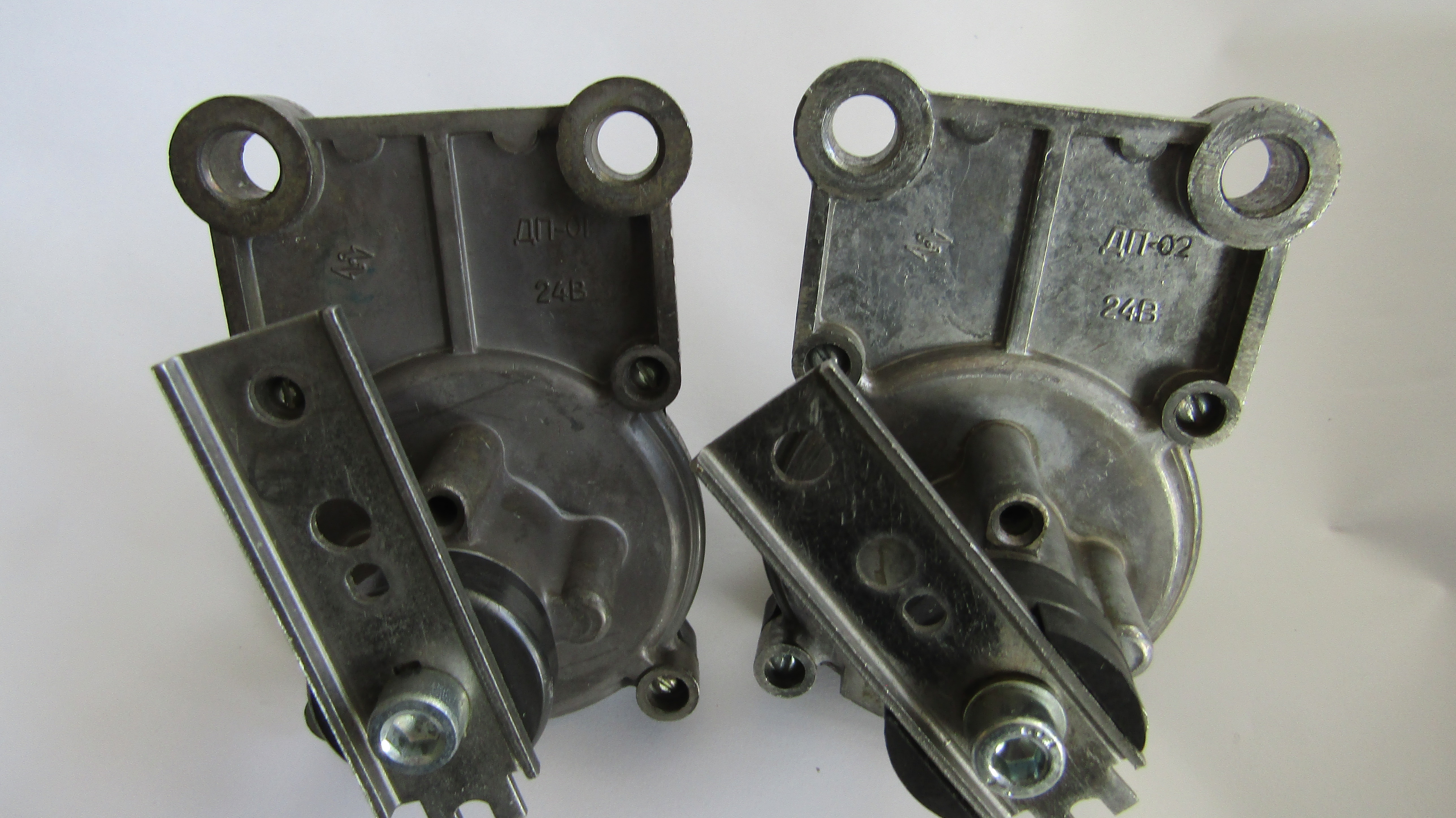

| Модификация | Обозначение |
|---|---|
| Датчик перемещения ДП-01 | АДЮИ.301269.025 ТУ BY 600417525.051-2006 |
| Датчик перемещения ДП-02 | АДЮИ.301269.030 ТУ BY 600417525.063-2013 |
| Датчик перемещения ДП-03 | АДЮИ.301269.032 ТУ BY 600417525.071-2017 |
| Угол поворота рычага | Выходное напряжение датчика ДП-01, В | Угол поворота рычага | Значения выходного цифрового сигнала датчика ДП-02, D(α) | Угол поворота рычага | Выходное напряжение датчика ДП-03, В |
|---|---|---|---|---|---|
| 0 | 1,5 | 10º | 410 | 0 | 1 |
| 10 | 1,75 | 30º | 819 | 20 | 2 |
| 20 | 2,0 | 50º | 1229 | 40 | 3 |
| 30 | 2,25 | 70º | 1638 | 60 | 4 |
| 40 | 2,5 | 90º | 2048 | 80 | 5 |
| 50 | 2,75 | 110º | 2457 | 100 | 6 |
| 60 | 3,0 | 130º | 2867 | 120 | 7 |
| 70 | 3,25 | 150º | 3276 | 140 | 8 |
| 80 | 3,5 | 170º | 3686 | 160 | 9 |

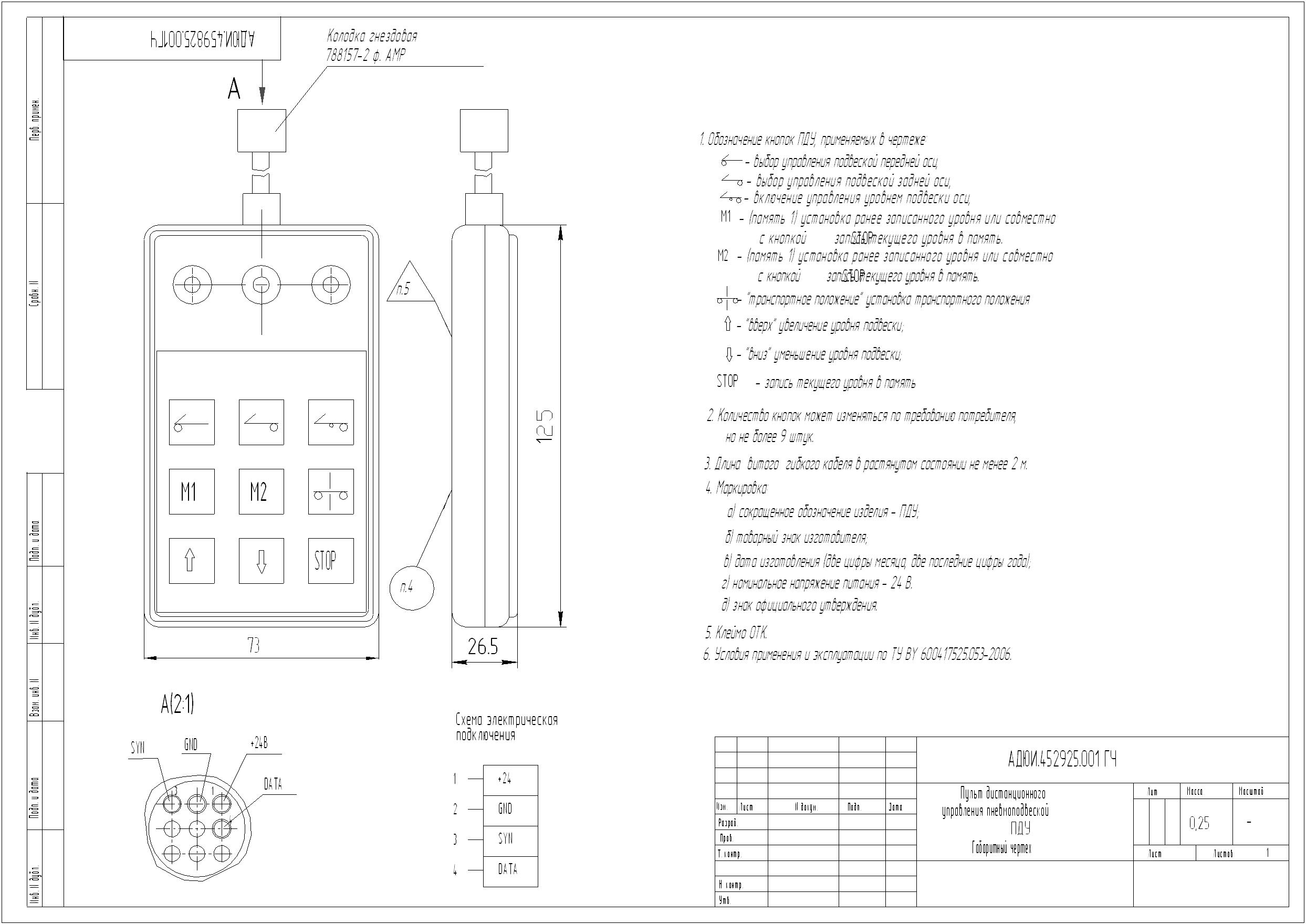

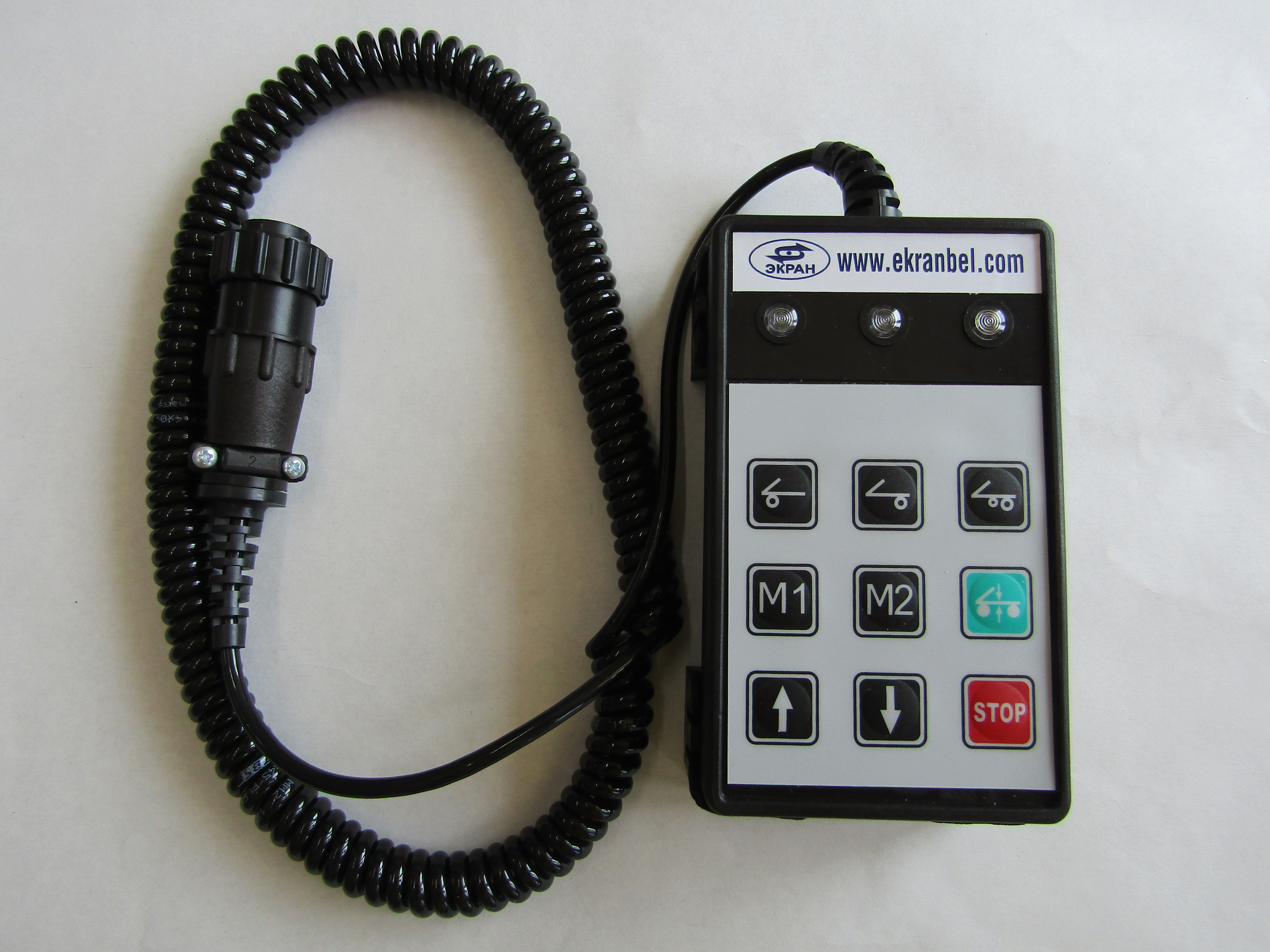

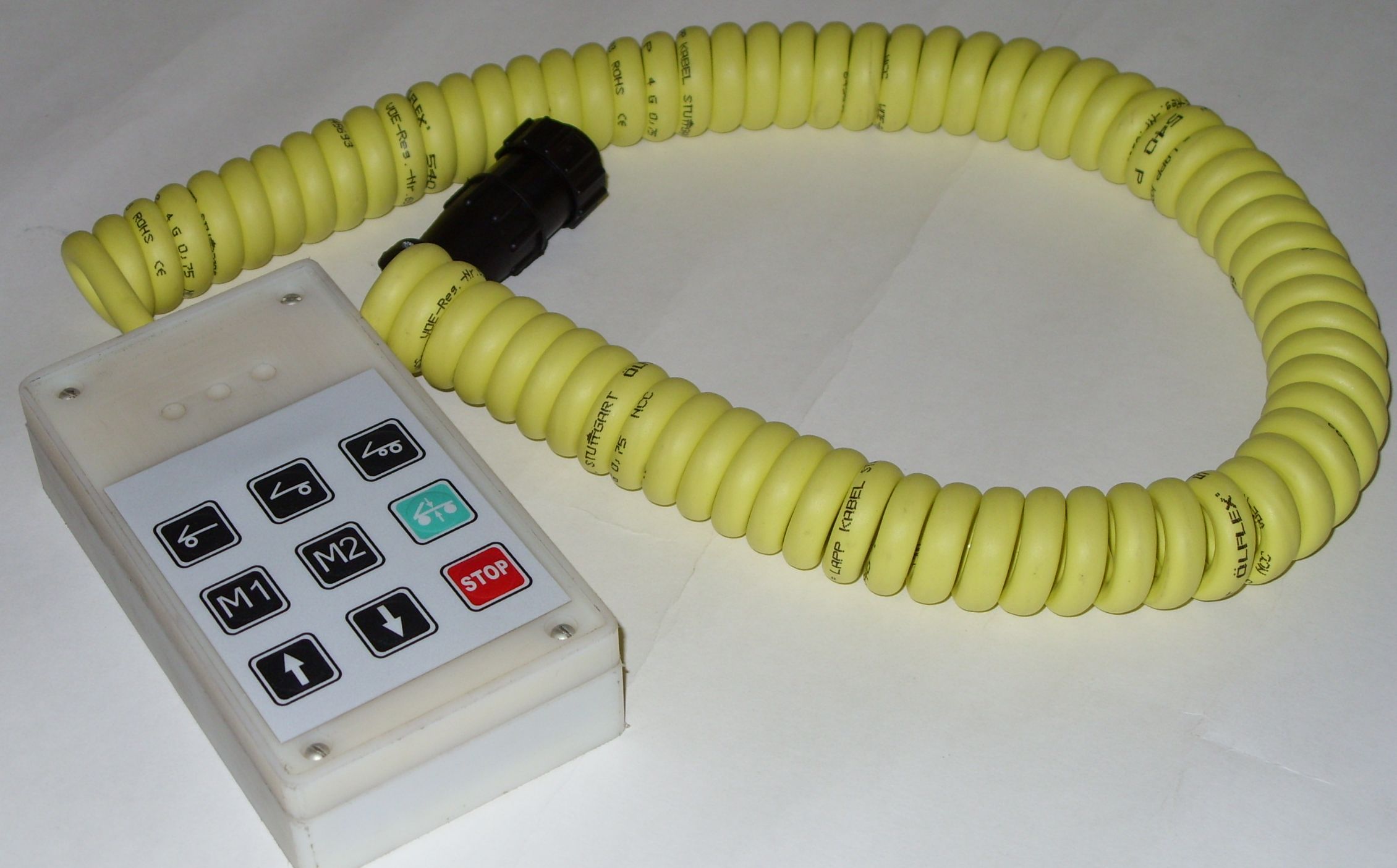

Пульт дистанционного управления ПДУ (ECAS)
ТУ BY 600417525.053-2006
Пульт дистанционного управления (ПДУ) предназначен для обеспечения возможности водителю влиять на уровень высоты автомобиля путем подачи соответствующих команд управления по проводной линии связи к блоку электронному управления пневматической подвеской.
Пульт ПДУ обеспечивает:
- обработку сигналов с клавиатуры
- выдачу управляющих воздействий по протоколу Интерфейс ISO 9141 на БЭУП
- управление работой сигнальных светодиодов
