Описание

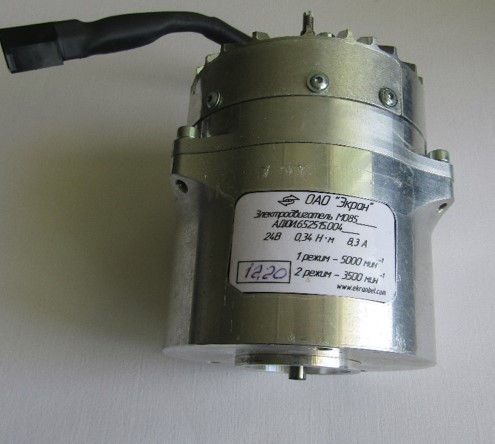

Электродвигатель постоянного тока бесколлекторный МО85 предназначен для привода нагнетателя воздуха, используемого в жидкостном отопителе транспортных средств. Электродвигатель относится к потребителям тока, работающим в предпусковой период.
Представляет собой синхронную трехфазную электрическую машину с возбуждением от постоянных магнитов ротора, коммутацией обмоток статора от электронного блока управления с отслеживанием положения ротора без использования датчиков положения ротора.
Предназначен для применения в составе транспортных средств с номинальным напряжением системы электрооборудования 24 В. Режим работы - продолжительный номинальный S1 по ГОСТ 3940. Вид климатического исполнения У2 по ГОСТ 15150.
Степень защиты: IP 34 по ГОСТ 14254. Электродвигатели относятся к неремонтируемым изделиям.
Основные характеристики
Таблица 1. Параметры режимов работы
| Режим | Напряжение, В | Момент, Н·м | Частота, мин⁻¹ | Ток, А | Мощность, Вт |
|---|---|---|---|---|---|
| I | 24 ± 0,5 | 0,34 | 5000 | 8,4 не более | 115 |
| II | 24 ± 0,5 | 0,34 | 3500 | 6,2 не более | - |
Сокращенные обозначения
| Обозначение КД | Сокращенное обозначение |
|---|---|
| АДЮИ.652515.004 | МО85 |
| АДЮИ.652515.004-01 | МО85-М |
| АДЮИ.652515.004-02 | МО85-М-01 |
Требования по надежности
- Гамма-процентная наработка до отказа при γ=95 %: 350 000 км пробега ТС, или 10 000 моточасов работы ТС, или 500 ч работы на стенде при номинальной нагрузке.
- Гарантийная наработка: не менее 125 000 км пробега ТС, или 3000 моточасов, или 200 ч работы на стенде (в пределах гарантийного срока).
Гарантии изготовителя
Изготовитель гарантирует соответствие электродвигателей требованиям ТУ при условии соблюдения правил транспортирования, хранения и эксплуатации.
- Гарантийный срок эксплуатации: 24 месяца с даты ввода в эксплуатацию (но не более 30 месяцев с даты изготовления) при наработке 125 000 км, 3000 моточасов или 200 ч работы на стенде.
- Гарантийный срок хранения (без консервации, для комплектации ТС): 12 месяцев с даты изготовления.
