Обзор семейства двигателей
Двигатели постоянного тока производства ОАО «Экран» предназначены для использования в автотракторной технике, сельскохозяйственных машинах и специальном транспорте. Все модели разработаны с учетом жестких условий эксплуатации и климатического исполнения У2 и УХЛ4 по ГОСТ 15150.
В зависимости от модификации двигатели могут работать при напряжении 12В или 24В, иметь различные варианты крепления и выходные валы. Реверсивные модели (ДПР) обеспечивают вращение в обе стороны, что расширяет возможности их применения.

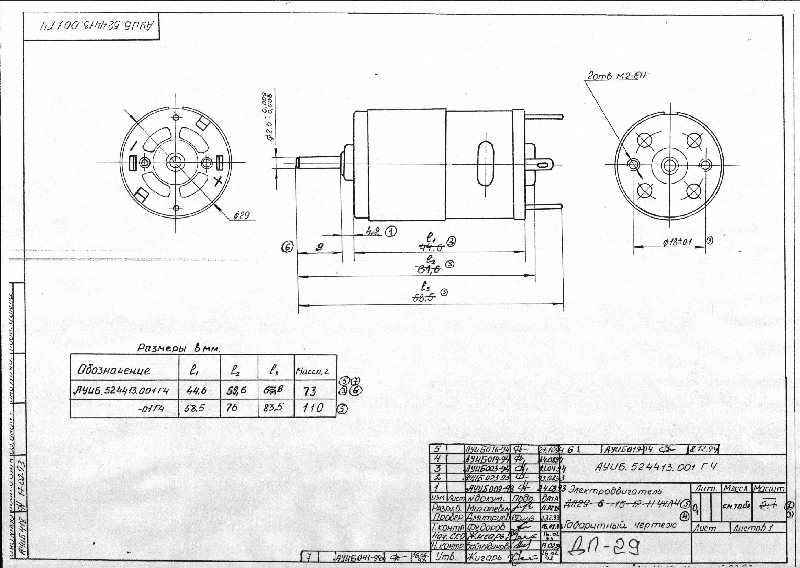

Двигатель ДП-29
Электродвигатель постоянного тока ДП-29 по ГОСТ 16264.3-85 предназначен для применения в насосах стеклоомывателей автомобильной и тракторной техники.
| Напряжение питания | 12В или 24В |
| Частота вращения | 15500 мин⁻¹ |
| Климатическое исполнение | УХЛ4 |
Пример записи при заказе: «Двигатель постоянного тока коллекторный ДП-29-УХЛ4 ГОСТ 16264.3-85 24В»

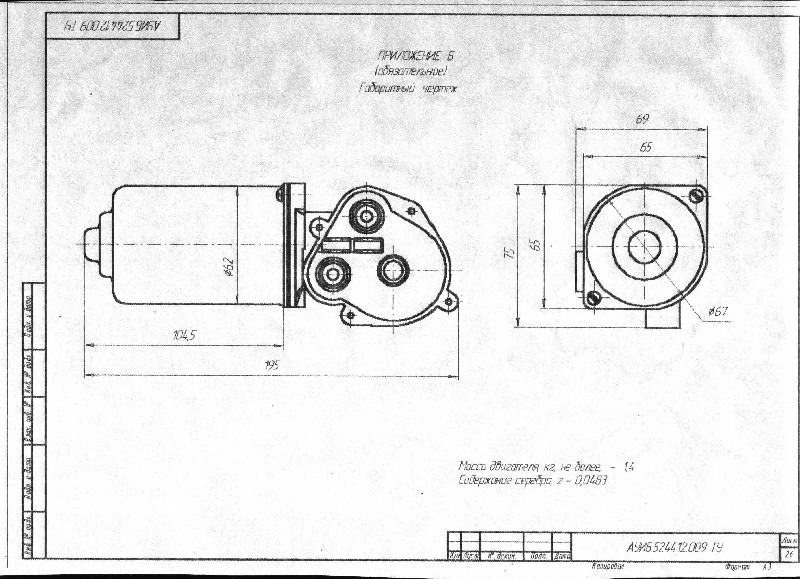

Двигатель ДП-62
Двигатель постоянного тока коллекторный ДП-62-25 по ТУ АУИБ 524412.009 ТУ предназначен для привода механизма стеклоочистителя тракторов МТЗ «Беларус».
| Напряжение питания | 12 В |
| Мощность на валу (I скорость) | 20 Вт |
| Мощность на валу (II скорость) | 25 Вт |
| Момент на валу | 0,1 Н·м |
| Частота вращения (I скорость) | 1700 мин⁻¹ |
| Частота вращения (II скорость) | 2600 мин⁻¹ |

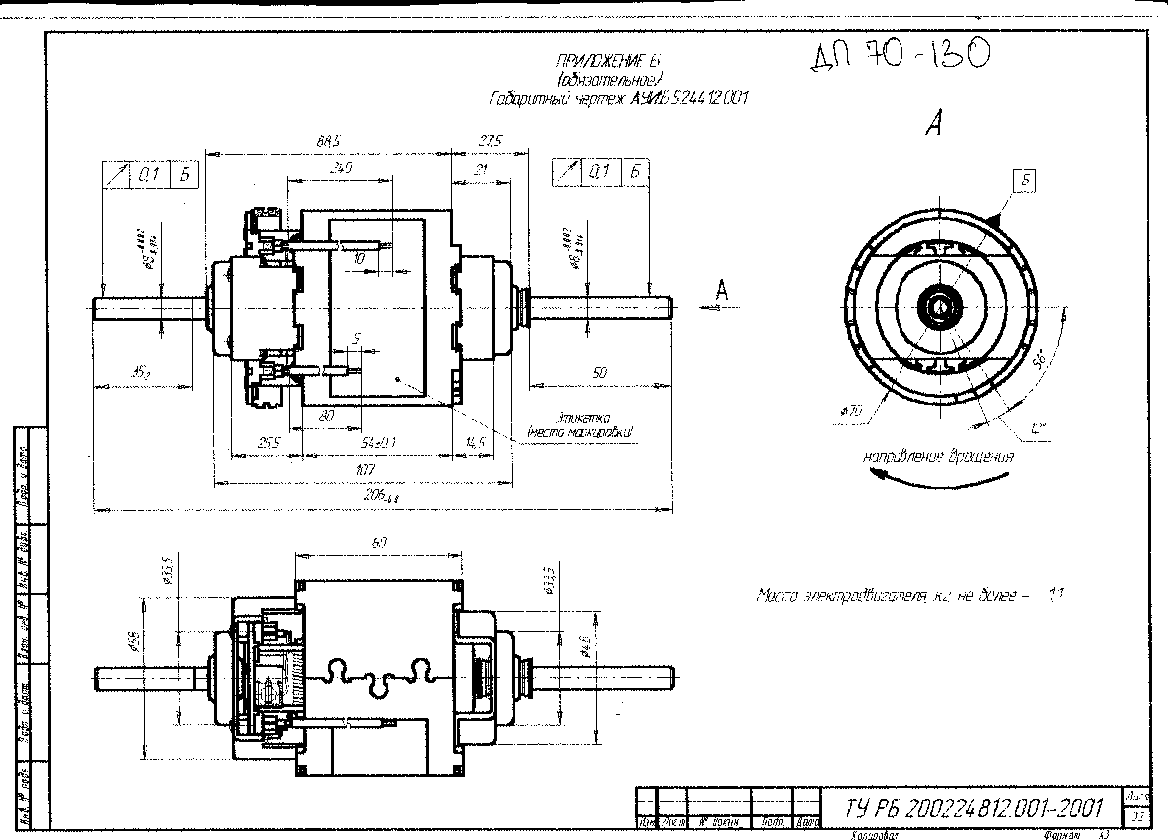

Двигатель ДП-70-130
Двигатель постоянного тока коллекторный ДП-70-130 по ТУ РБ 200224812.001-2001 предназначен для привода центробежного (радиального) вентилятора отопителя, устанавливаемого на транспортных средствах.
| Напряжение питания | 12В или 24В |
| Мощность на валу | 130 Вт |
| Момент на валу | 0,3 Н·м |
| Ток потребления | 9 А |
| Частота вращения | 4500 мин⁻¹ |
Примеры записи при заказе: «Двигатель постоянного тока коллекторный ДП 70-130-4,5-1202 ТУ РБ 200224812.001-2001», «Двигатель постоянного тока коллекторный ДП 70-130-4,5-2402 ТУ РБ 200224812.001-2001»

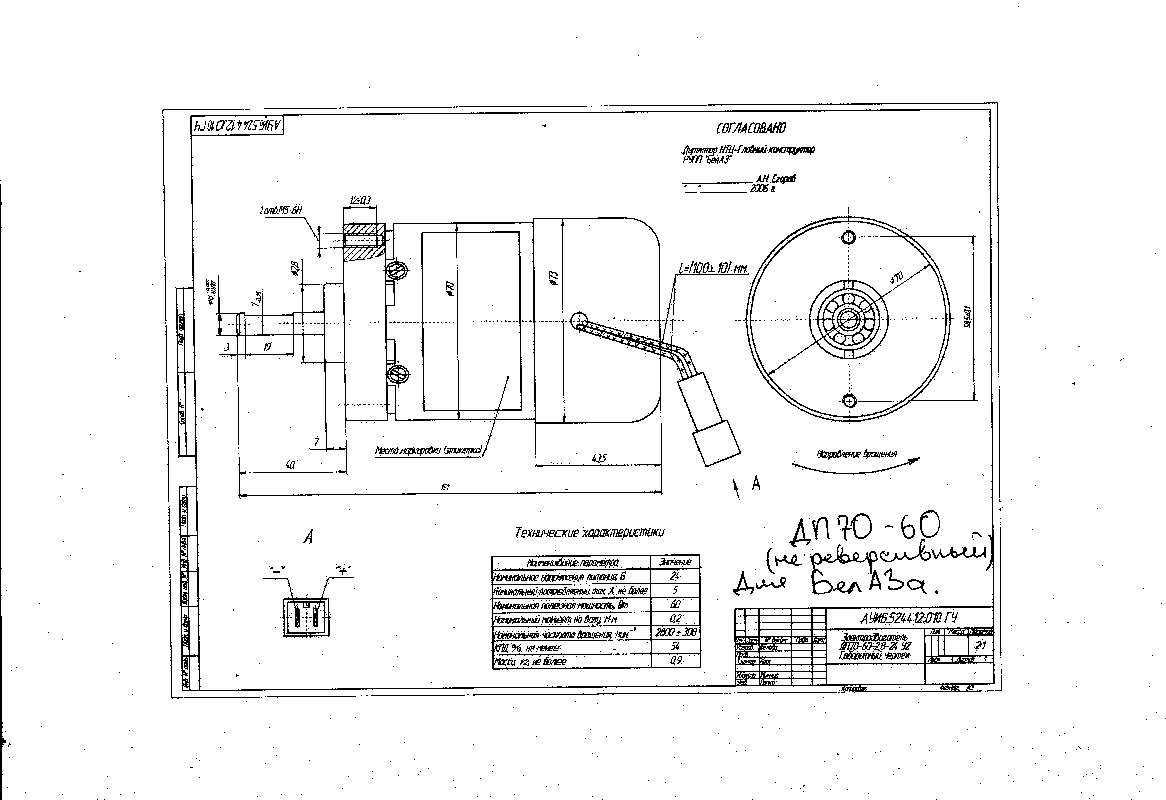

Двигатель ДП-70-60
Двигатель постоянного тока коллекторный ДП 70-60-2,8-24 У2 по ТУ АУИБ 524412.006ТУ предназначен для применения в автомобилях БелАЗ.
| Напряжение питания | 24 В |
| Мощность на валу | 60 Вт |
| Момент на валу | 0,2 Н·м |
| Ток потребления | 5 А |
| Частота вращения | 2800 мин⁻¹ |
Пример записи при заказе: «Двигатель постоянного тока коллекторный ДП 70-60-2,8-24 У2 АУИБ 524412.006ТУ»
Двигатель реверсивный ДПР-70-60
Двигатель постоянного тока коллекторный реверсивный ДПР 70-60-2,8-24У2 по ТУ АУИБ 524412.006ТУ предназначен для применения в электромеханизмах для кормоуборочных комбайнов и другой сельскохозяйственной техники.
| Напряжение питания | 12В или 24В |
| Мощность на валу | 60 Вт |
| Момент на валу | 0,2 Н·м |
| Ток потребления | 5 А |
| Частота вращения (обе стороны) | 2800 мин⁻¹ |
Примеры записи при заказе: «Двигатель постоянного тока коллекторный реверсивный ДПР 70-60-2,8-24У2 АУИБ 524412.006ТУ», «Двигатель постоянного тока коллекторный реверсивный ДПР 70-60-2,8-12У2 АУИБ 524412.006ТУ»

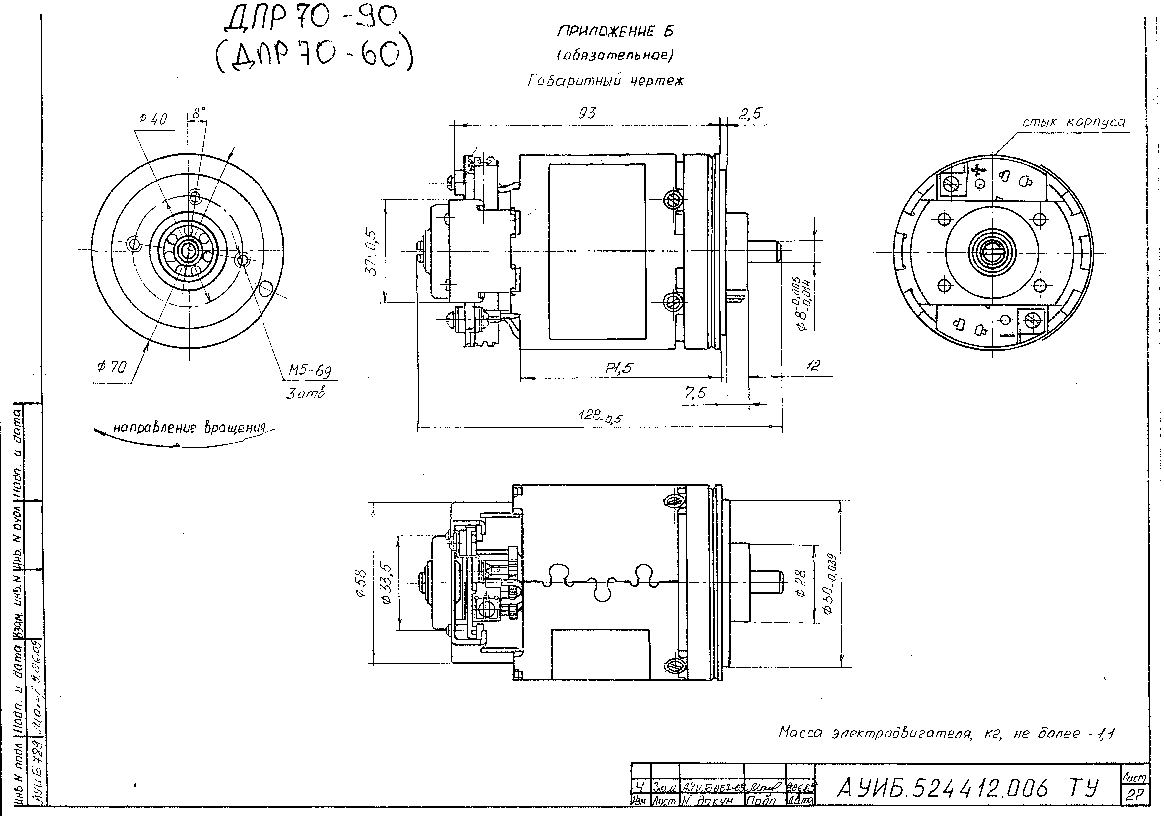

Двигатель реверсивный ДПР-70-90
Двигатель постоянного тока коллекторный реверсивный ДПР 70-90-2,8-24У2 по ТУ АУИБ 524412.006ТУ предназначен для применения в электромеханизмах для кормоуборочных комбайнов и другой сельскохозяйственной техники.
| Напряжение питания | 24 В |
| Мощность на валу | 90 Вт |
| Момент на валу | 0,3 Н·м |
| Ток потребления | 6,5 А |
| Частота вращения (обе стороны) | 2800 мин⁻¹ |
Пример записи при заказе: «Двигатель постоянного тока коллекторный реверсивный ДПР 70-90-2,8-24У2 АУИБ 524412.006ТУ»
Сводная таблица характеристик
| Модель | Напряжение, В | Мощность, Вт | Момент, Н·м | Частота, мин⁻¹ | Ток, А | Применение |
|---|---|---|---|---|---|---|
| ДП-29 | 12 / 24 | - | - | 15500 | - | Насосы стеклоомывателей |
| ДП-62 | 12 | 20 / 25 | 0,1 | 1700 / 2600 | - | Стеклоочиститель МТЗ |
| ДП-70-130 | 12 / 24 | 130 | 0,3 | 4500 | 9 | Вентилятор отопителя |
| ДП-70-60 | 24 | 60 | 0,2 | 2800 | 5 | БелАЗ |
| ДПР-70-60 | 12 / 24 | 60 | 0,2 | 2800 | 5 | Кормоуборочные комбайны |
| ДПР-70-90 | 24 | 90 | 0,3 | 2800 | 6,5 | Кормоуборочные комбайны |
