  • Клапан предназначен для подачи давления с ресиверов в пневматические исполнительные механизмы согласно электрических команд управления, поступающих на контакты клапана
  • Клапан обеспечивает управление давлением в исполнительных механизмах по двухфазному алгоритму (подъем и сброс давления заданной величины)
  • В исходном положении (в обесточенном состоянии) клапан отсекает ресивер от пневматических механизмов
  • Вид климатического исполнения «У», категория размещения 2 по ГОСТ 15150
  • Основная особенность клапана - наличие встроенной схемы управления и защиты, которая обеспечивает стабильный разогрев катушки электромагнита при длительном включении, отсутствие собственных помех и защиту от кондуктивных помех по цепям питания

Технические характеристики

Клапан электромагнитный пневматический ЭМПК

Варианты исполнения ЭМПК

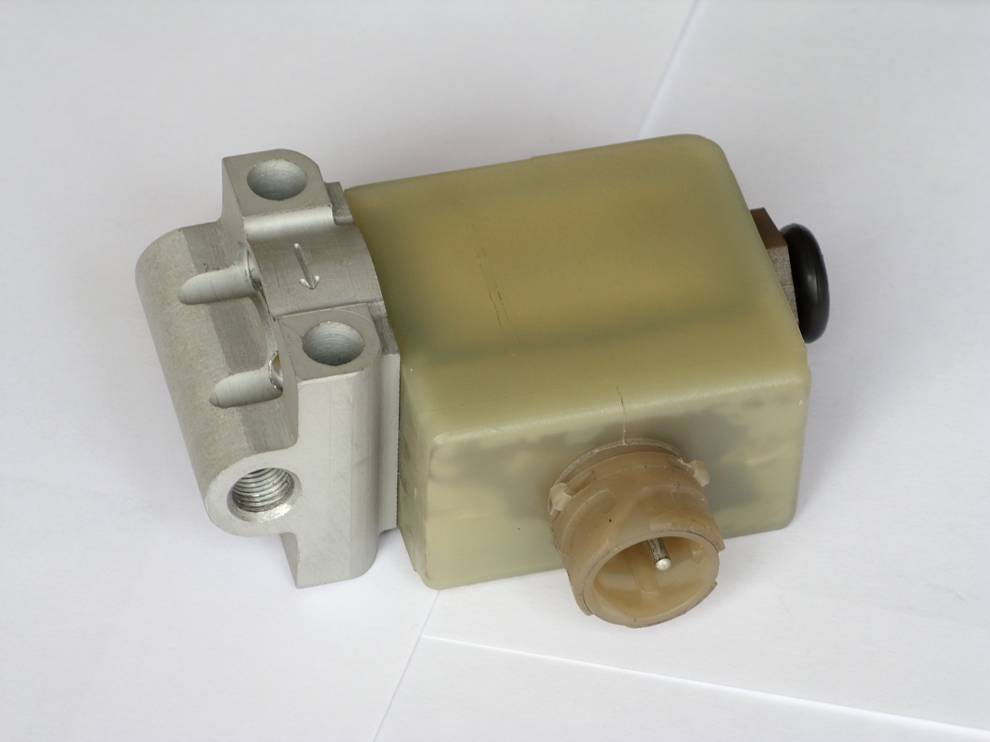

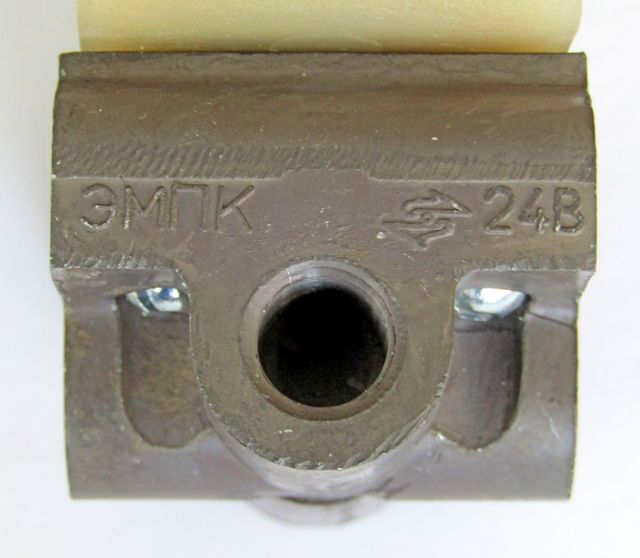

Фото Обозначение ЭМПК Резьба присоединения по входу и выходу Конструктивные отличия

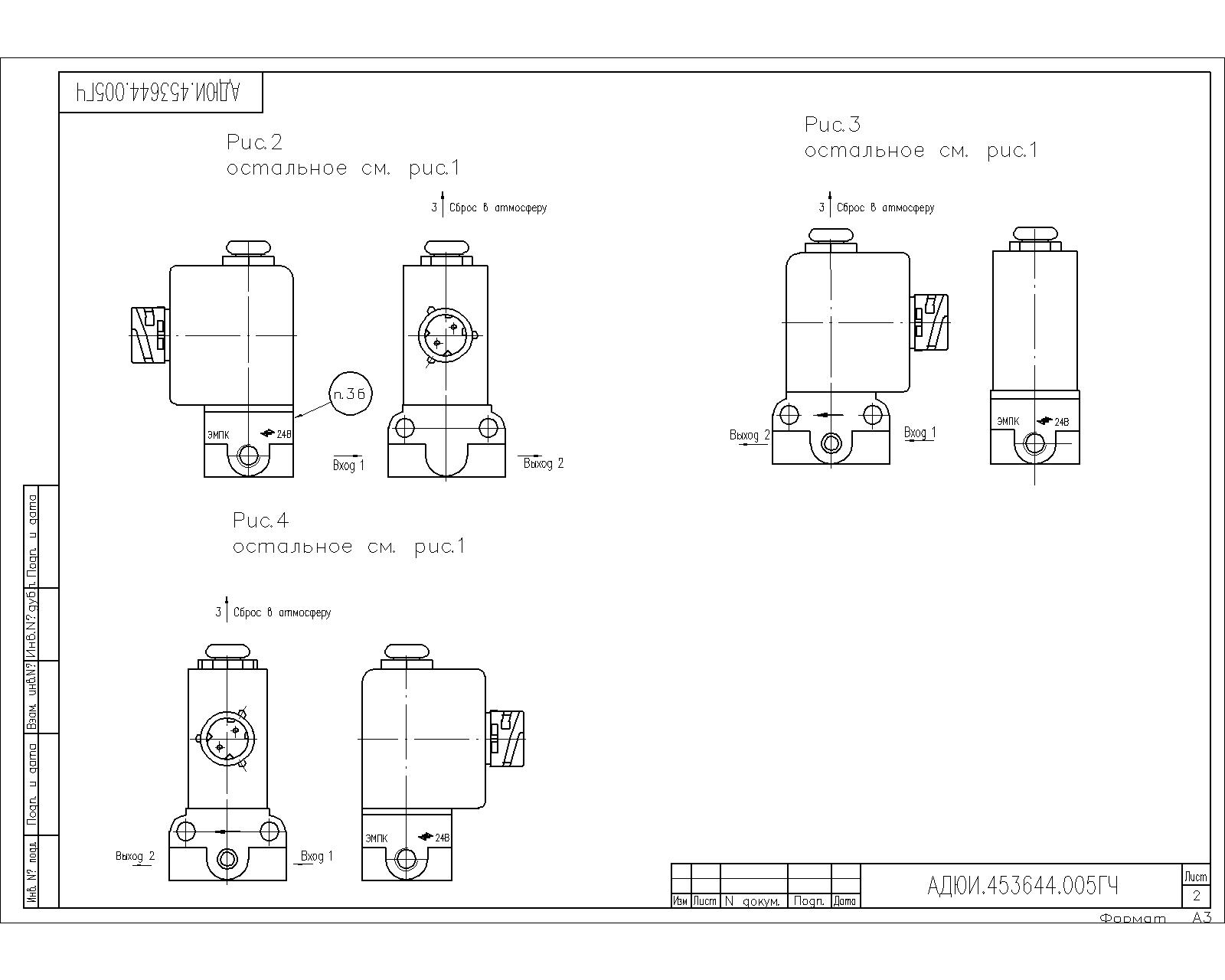

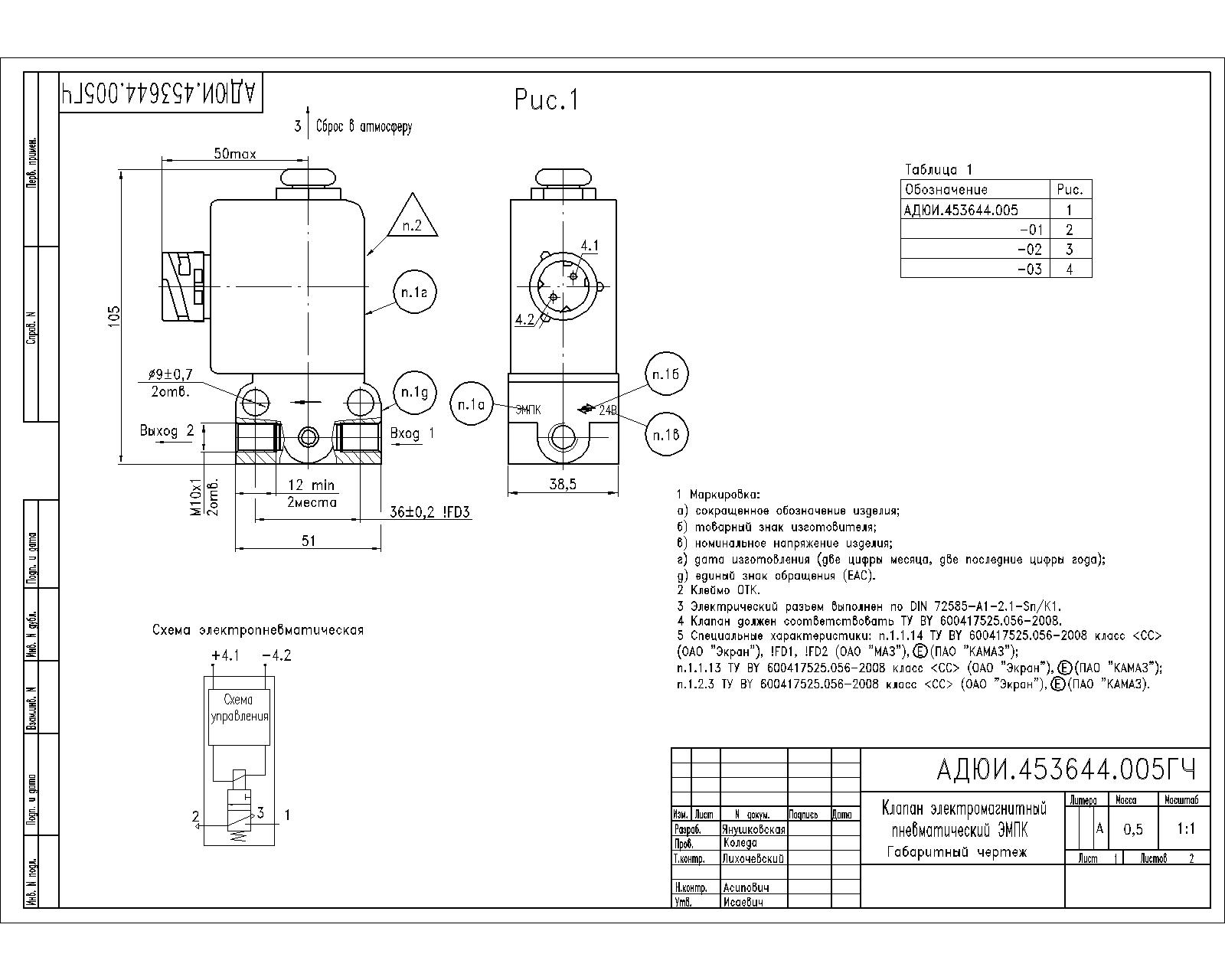

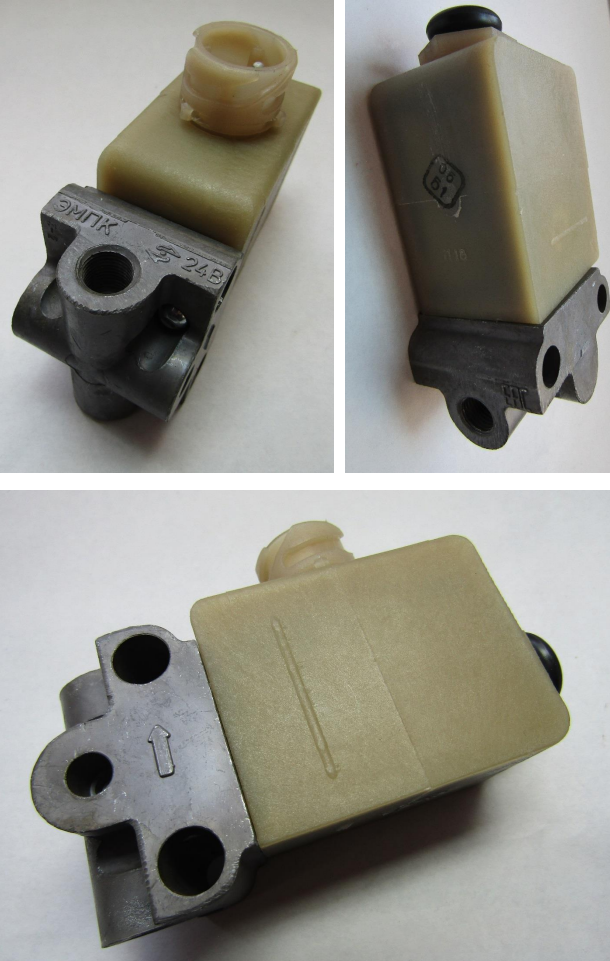

ЭМПК-05 АДЮИ.453644.005 М10х1 Расположение электрического разъема по оси входа – выхода, нормально закрытый
АДЮИ.453644.005-01Расположение электрического разъема по оси крепежных отверстий, нормально закрытый
АДЮИ.453644.005-02Расположение электрического разъема по оси выхода – входа, нормально закрытый
АДЮИ.453644.005-03Расположение электрического разъема по оси выхода-входа, нормально закрытый

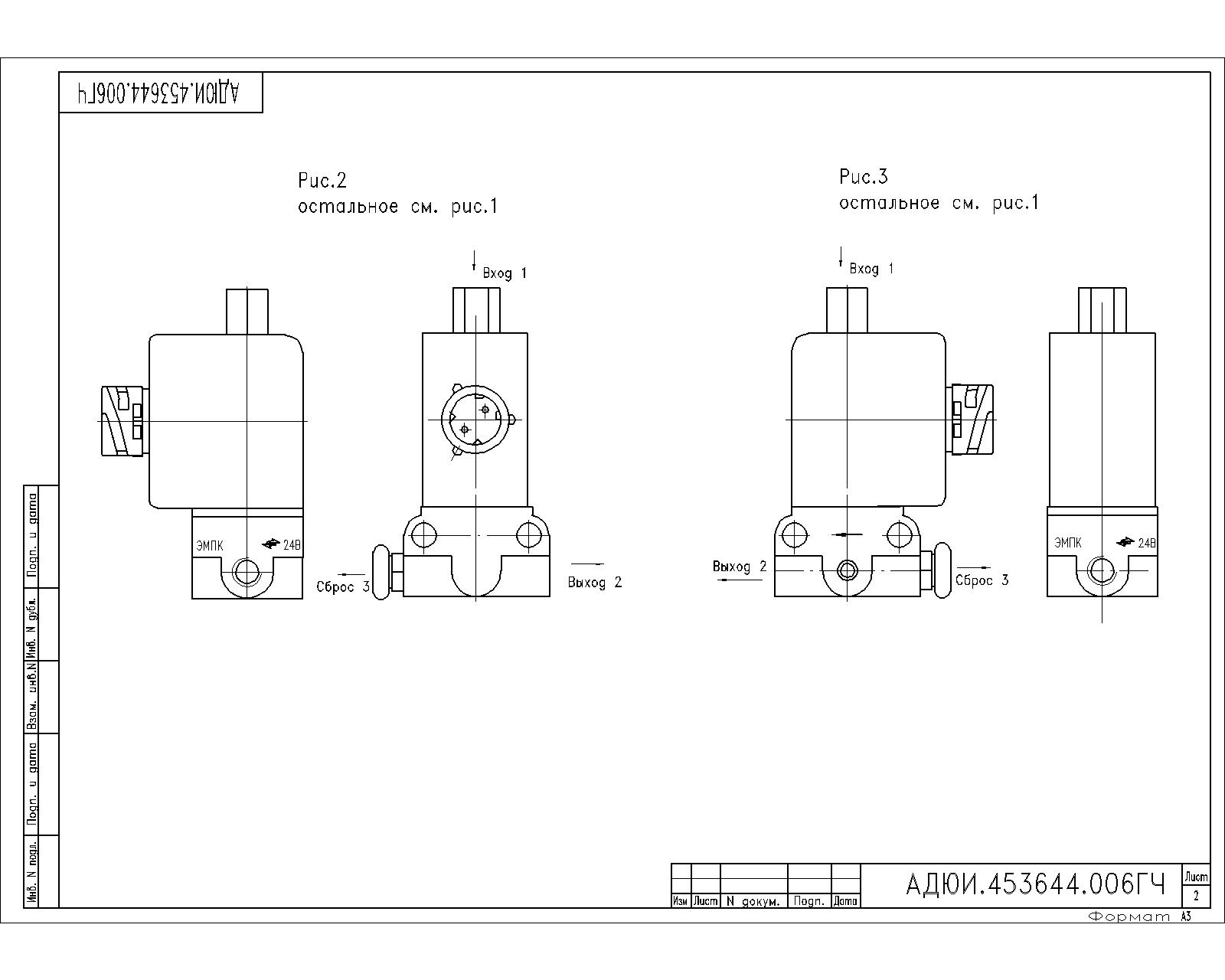

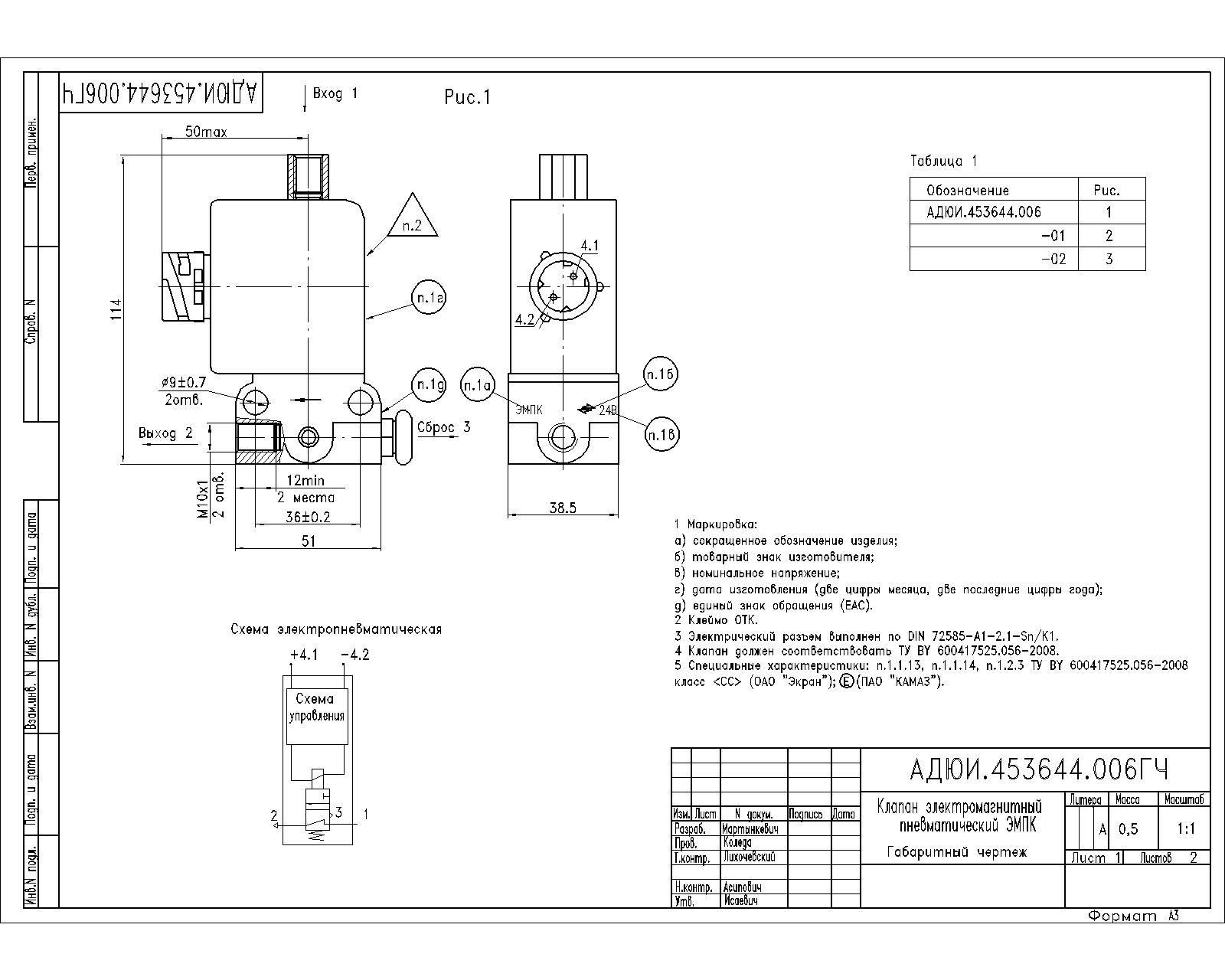

АДЮИ.453644.006Расположение электрического разъема по оси выхода-сброса, открытый
АДЮИ.453644.006-01Расположение электрического разъема по оси крепежных отверстий, нормально открытый
АДЮИ.453644.006-02Расположение электрического разъема по оси сброса-выход, нормально открытый
АДЮИ.453644.006-03М12х1,5Расположение электрического разъема по оси выхода-сброса, нормально открытый

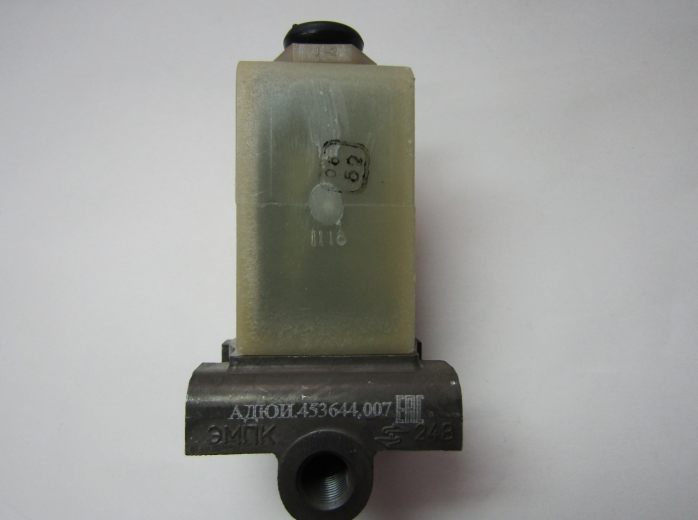

ЭМПК-07 АДЮИ.453644.007 М10х1,5 Поворотный, нормально закрытый

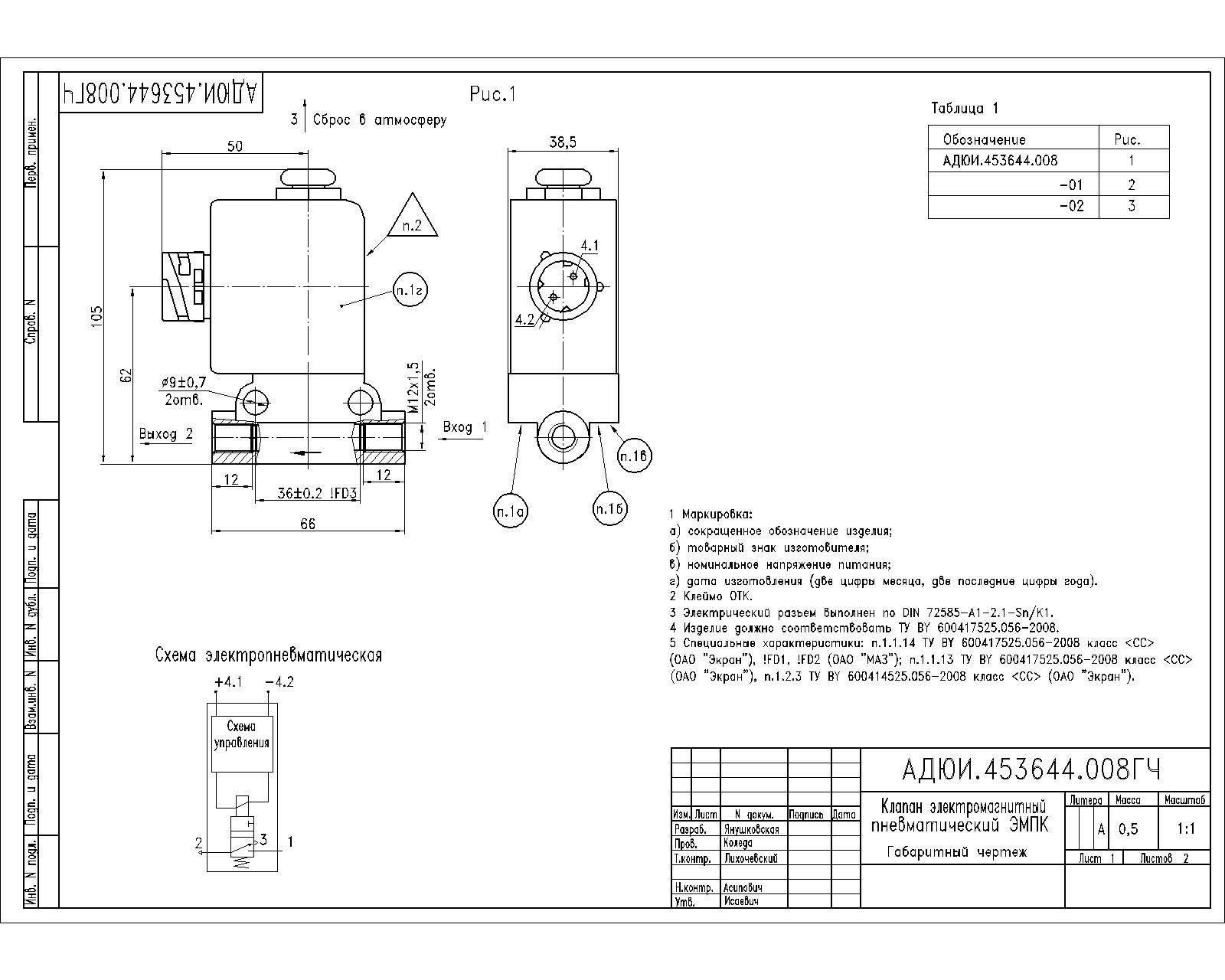

АДЮИ.453644.008М12х1,5Расположение электрического разъема по оси входа – выхода, нормально закрытый
АДЮИ.453644.008-01Расположение электрического разъема по оси крепежных отверстий, нормально закрытый
АДЮИ.453644.008-02Расположение электрического разъема по оси выхода – входа, нормально закрытый

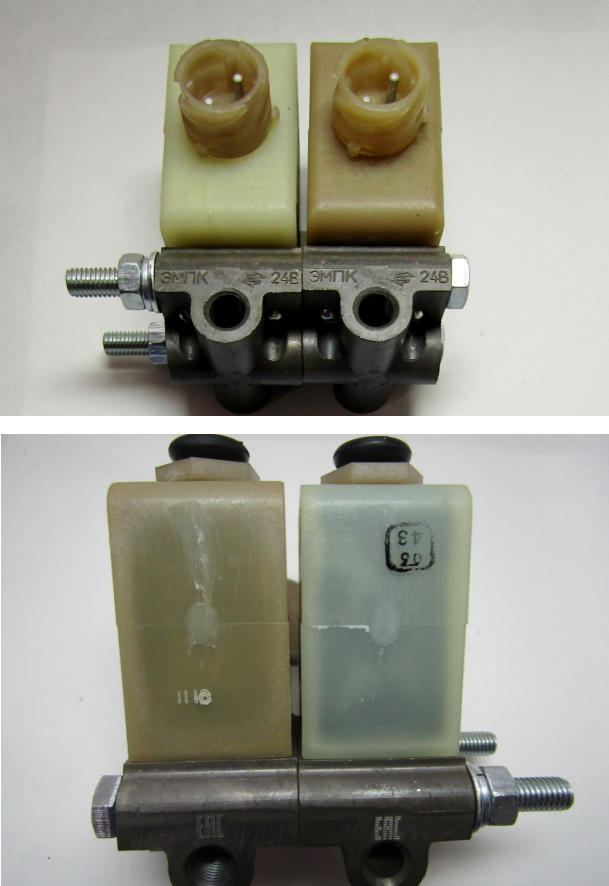

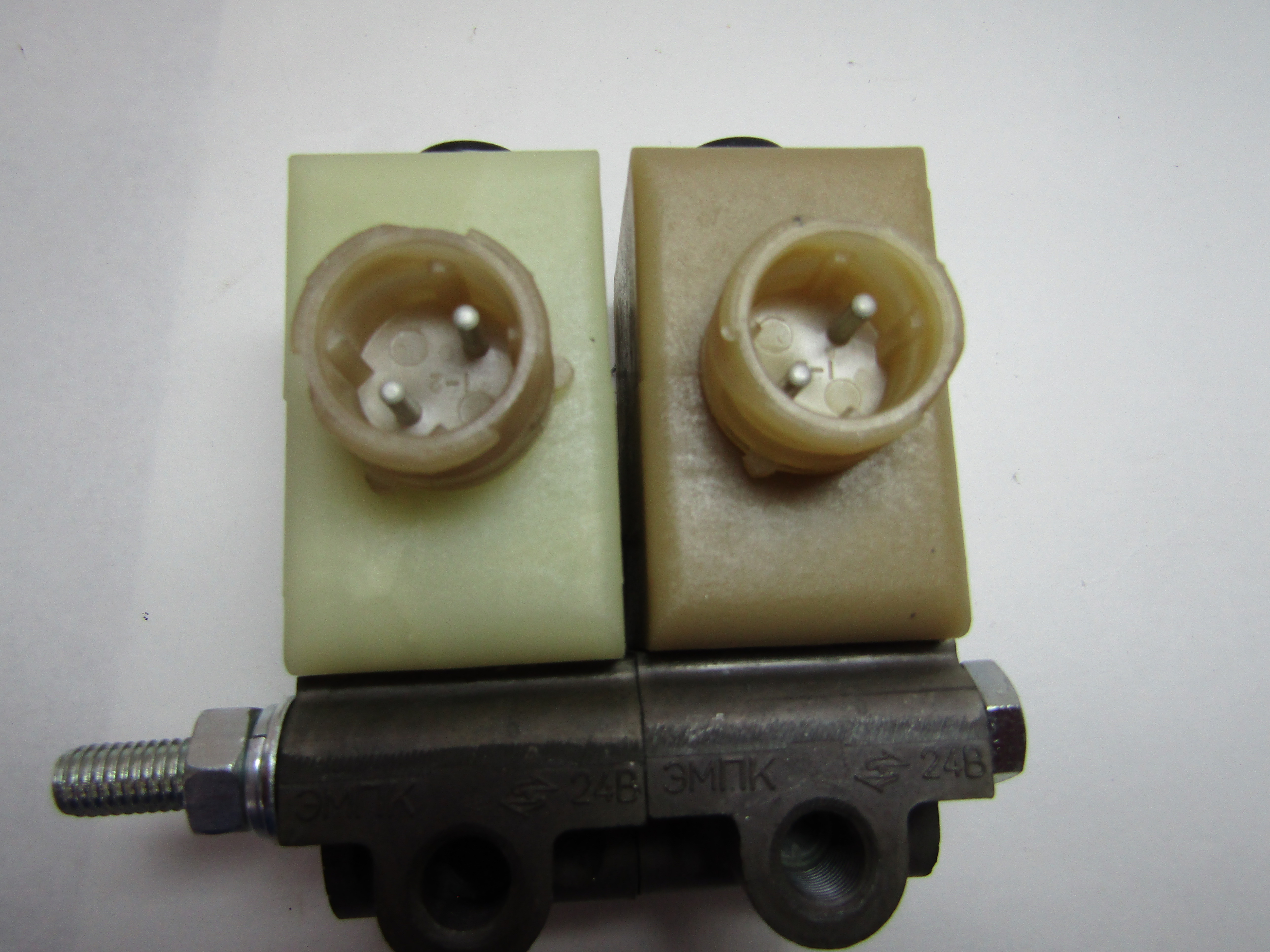

ЭМПК-09 АДЮИ.453644.009 М10х1 Состоит из двух электромагнитных клапанов, имеет один вход и два выхода, клапана нормально закрыты

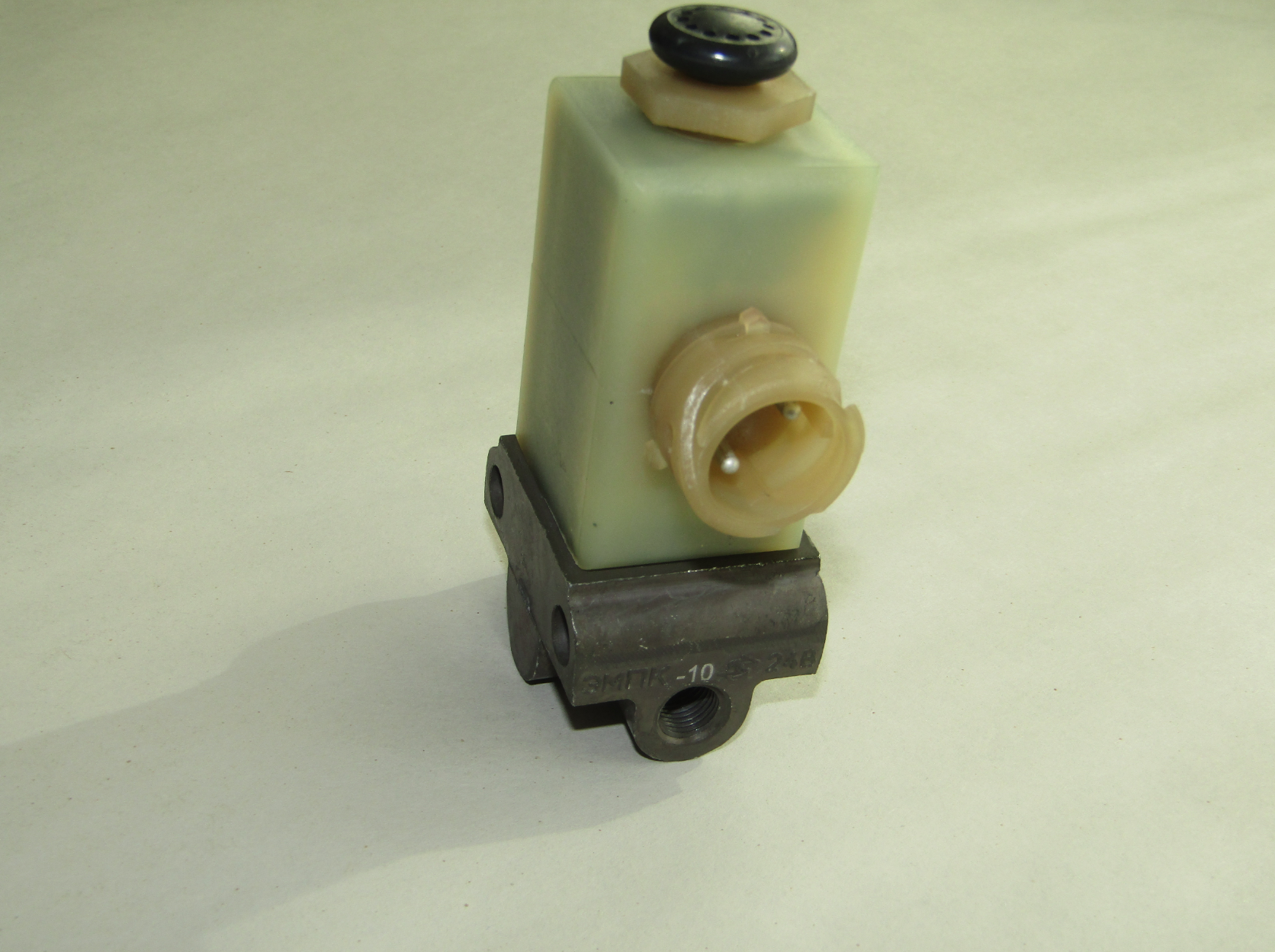

ЭМПК-10 АДЮИ.453644.010 Расположение электрического разъема по оси входа – выхода, нормально закрытый
АДЮИ.453644.010-01Расположение электрического разъема по оси крепежных отверстий, нормально закрытый
АДЮИ.453644.010-02Расположение электрического разъема по оси входа – выхода, нормально закрытый
АДЮИ.453644.010-03Расположение электрического разъема по оси крепежных отверстий, нормально закрытый
АДЮИ.453644.010-06М12х1,5Расположение электрического разъема по оси входа-выхода
АДЮИ.453644.010-07Расположение электрического разъема по оси крепежных отверстий
АДЮИ.453644.010-10М10х1Поворотный, нормально закрытый

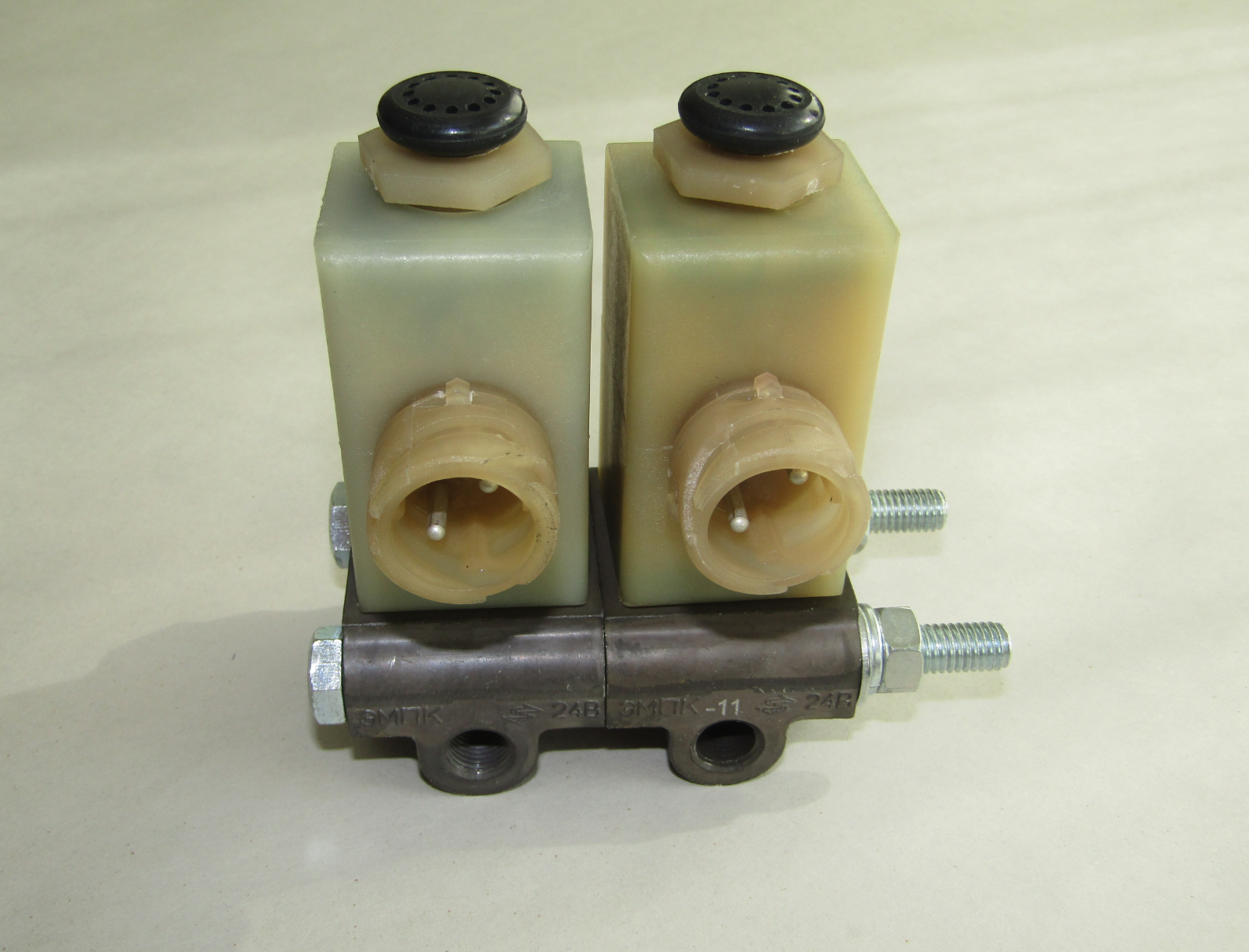

ЭМПК-11 АДЮИ.453644.011 Состоит из двух электромагнитных клапанов, имеет один вход и два выхода
АДЮИ.453644.011-01М12х1,5Состоит из двух электромагнитных клапанов, имеет один вход и два выхода, клапана нормально закрыты
АДЮИ.453644.013Поворотный, резьба выходного и входного отверстия М12х1,5, нормально открытый
АДЮИ.453644.014М10х1Поворотный, нормально закрытый, с защитой противоЭДС
АДЮИ.453644.015М10х1,5Поворотный, резьба выходного и входного отверстия М10х1,5, нормально закрытый, номинальное напряжение 12 В

Пример записи обозначения клапана в технической документации при его заказе:

«Клапан электромагнитный пневматический ЭМПК АДЮИ. 453644.005 ТУ BY 600417525.056-2008».

  • Клапан предназначен для работы в продолжительном режиме S1 по ГОСТ 3940
  • Номинальное напряжение питания электромагнита электропневматического клапана (24 ± 0,5) В. Потребляемая мощность не более 4 Вт
  • Диапазон напряжения питания электромагнита клапана от 90 до 125% (от 21,6 до 30 В) от номинального с полным сохранением всех временных пневматических и электрических параметров функционирования, при этом при напряжениях от 18 до 21,6 В и от 30 до 30,5 В должна обеспечиваться полная работоспособность клапана, где допускается уход пневматических временных параметров, не сказывающихся на работе системы в целом
  • Ток удержания при номинальном напряжении 24 В не более 0,2 А
  • Клапан должен работать на сжатом воздухе пневматических систем транспортных средств, снабженных влагоотделителем и фильтром, при этом допускается наличие в пневматической системе некоторого количества влаги и масел
  • Рабочее давление на входе клапана от 0,03 до 0,82 МПа
  • Максимальное рабочее давление на входе 1,0 МПа
  • Клапан сохраняет работоспособность после воздействия давления на вход модулятора 1,32 МПа в течение 5 мин
  • Утечки воздуха из клапана при давлении на входе 0,8 МПа в отключенном и включенном состоянии не должны превышать 5 см³/мин
  • Клапан обеспечивает время наполнения воздухом камеры объемом (1 ± 0,1) л не более 1,8 с, время выпуска воздуха из камеры - не более 1,9 с, время запаздывания срабатывания не более 30 мс
  • Масса клапана (0,6 ± 0,05) кг
  • Сопротивление изоляции клапана не менее 20 МОм в нормальных климатических условиях и не менее 5 МОм при повышенной влажности
  • Изоляция клапана выдерживает воздействие переменного напряжения 550 В с частотой 50 Гц в течение 1 мин
  • Клапан должен сохранять работоспособность при воздействии повышенной температуры плюс 70 °С
  • Клапан сохраняет работоспособность при воздействии пониженной температуры минус 40 °С
  • Клапан выдерживает испытания на вибропрочность по IV степени жесткости по ГОСТ 28988 и ударных нагрузок для группы М1 по ГОСТ 30631 для изделий, установленных вне двигателя
  • Клапан устойчив к кондуктивным помехам по цепям питания по СТБ ISO 7637-2 или ГОСТ 28751
  • Клапан должен быть устойчив к помехам от электростатического разряда по ГОСТ 30378
  • Средний срок службы клапана должен составлять 10 лет или 1000 тыс. км пробега ТС или 2 000 000 циклов срабатывания
  • 90%-ая наработка до отказа клапана для 2 категории условий эксплуатации по ГОСТ 15150 не менее 18 000 ч работы ТС или 2 000 000 циклов срабатываний
