Описание
- Сигнализатор имеет два режима звуковой сигнализации: прерывистый и непрерывный звуковой сигнал
- Климатическое исполнение прерывателей О2 по ГОСТ 15150, но при этом нижнее значение рабочей температуры минус 30˚С, нижнее значение предельной температуры минус 50˚С, верхнее значение рабочей предельной температуры плюс 60˚С, верхнее значение предельной температуры плюс 65˚С
Технические характеристики

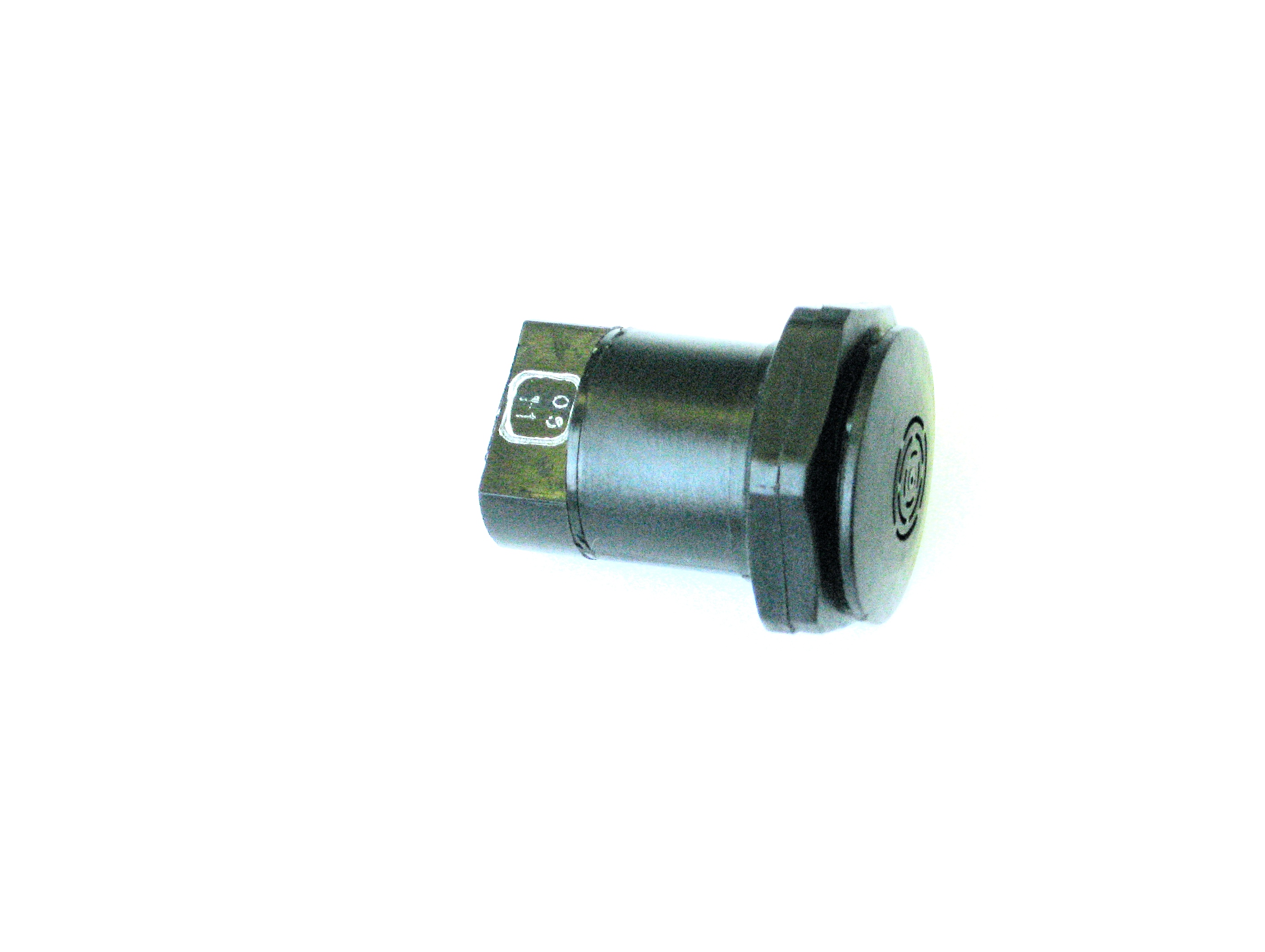

Сигнализатор аварийный СА-1
Режим работы сигнализатора – кратковременный номинальный S2 по ГОСТ 3940.
Пример записи сигнализатора в других документах и при заказе:
«Сигнализатор аварийный СА-1 ТУ РБ 07513211.019-2000».
Электрические параметры сигнализатора при номинальном напряжении питания Uп= 12÷24 В:
- ток потребления сигнализатора по цепи питания не более 10mA
- частота прерываний сигнала сигнализатора на выводе П - от 0,5 до 3,0 Гц
| Сокращенное обозначение сигнализатора | Частота звукового сигнала, Гц | Уровень звукового давления сигнала, дБ |
|---|---|---|
| СА-1 | 3 000 – 5 000 | 30 – 100 |
| СА-2 | 2 000 – 3 000 | 75 – 100 |
- Частота звукового сигнала сигнализатора от 3000 до 5000 Гц
- Сигнализатор сохраняет свои параметры при предельном пониженном напряжении питания бортовой сети Uп=10,8 В и при предельном повышенном напряжении питания бортовой сети Uп=30 В
- Сигнализатор устойчив к переполюсовке
Сигнализатор устойчив к воздействию вибрации с параметрами:
- диапазон частот - от 10 до 50 Гц, ускорение 50 м/с² (5g)
- сохраняет работоспособность после воздействия механических ударов многократного действия с параметрами: пиковое ударное ускорение - 100 м/с² (10g); длительность действия ударного ускорения - от 2 до 15 мс
- работоспособен при воздействии температуры окружающей среды от плюс 60°С до минус 30°С
- сохраняет работоспособность после воздействия изменений температуры окружающей среды от минус 50°С до плюс 65°С
- Штыри сигнализатора выдерживают без остаточных деформаций силу 98 Н (10 кгс), действующую в направлении сочленения электрического соединителя в течение 30 с, и силу 147 Н (15 кгс), действующую в противоположном направлении в течение 30 с, а также силу 24,5 Н (2,5кгс), приложенную перпендикулярно оси фиксирующего отверстия штыря в корпусе
- Сигнализатор устойчив к кондуктивным помехам по цепям питания по СТБ ISO 7637-2 или по ГОСТ 28751
- Сигнализатор устойчив к кондуктивным помехам по контрольным и сигнальным бортовым цепям по СТБ ISO 7637-3 или по ГОСТ 29157
- Сигнализатор устойчив к помехам от электростатического разряда по ГОСТ 30378
- Масса сигнализатора не более 0,04 кг
- Сигнализатор относится к неремонтируемым изделиям
- Девяностопроцентная наработка до отказа составляет 12 500 моточасов работы транспортного средства или 1 000 000 км пробега автомобиля
- Средний срок службы сигнализатора 10 лет
