Описание
Прерыватели электронные указателей поворотов (ПЭУП) предназначены для организации прерывистой работы в цепях указателей поворотов автотранспортных средств.
В качестве исполнительного силового элемента в прерывателях ПЭУП используется интеллектуальные электронные ключи, ресурс работы которых составляет 25 000 часов.
Режим работы прерывателей – продолжительный номинальный S1 по ГОСТ3940.
Прерыватели ПЭУП имеют индивидуальную тепловую защиту от перегрузки при превышении тока по одному каналу, групповую тепловую защиту от перегрузки при превышении общего тока, а также индивидуальную защиту от короткого замыкания (КЗ) по каждому выходному каналу (ПП, ЛП, ПТ, ЛТ).
Технические характеристики
| Фото | Сокращённое обозначение | Обозначение КД | Контролируемая нагрузка | Тип сигнала управления | Кол-во каналов | Защита от КЗ | Способ крепления |
|---|---|---|---|---|---|---|---|

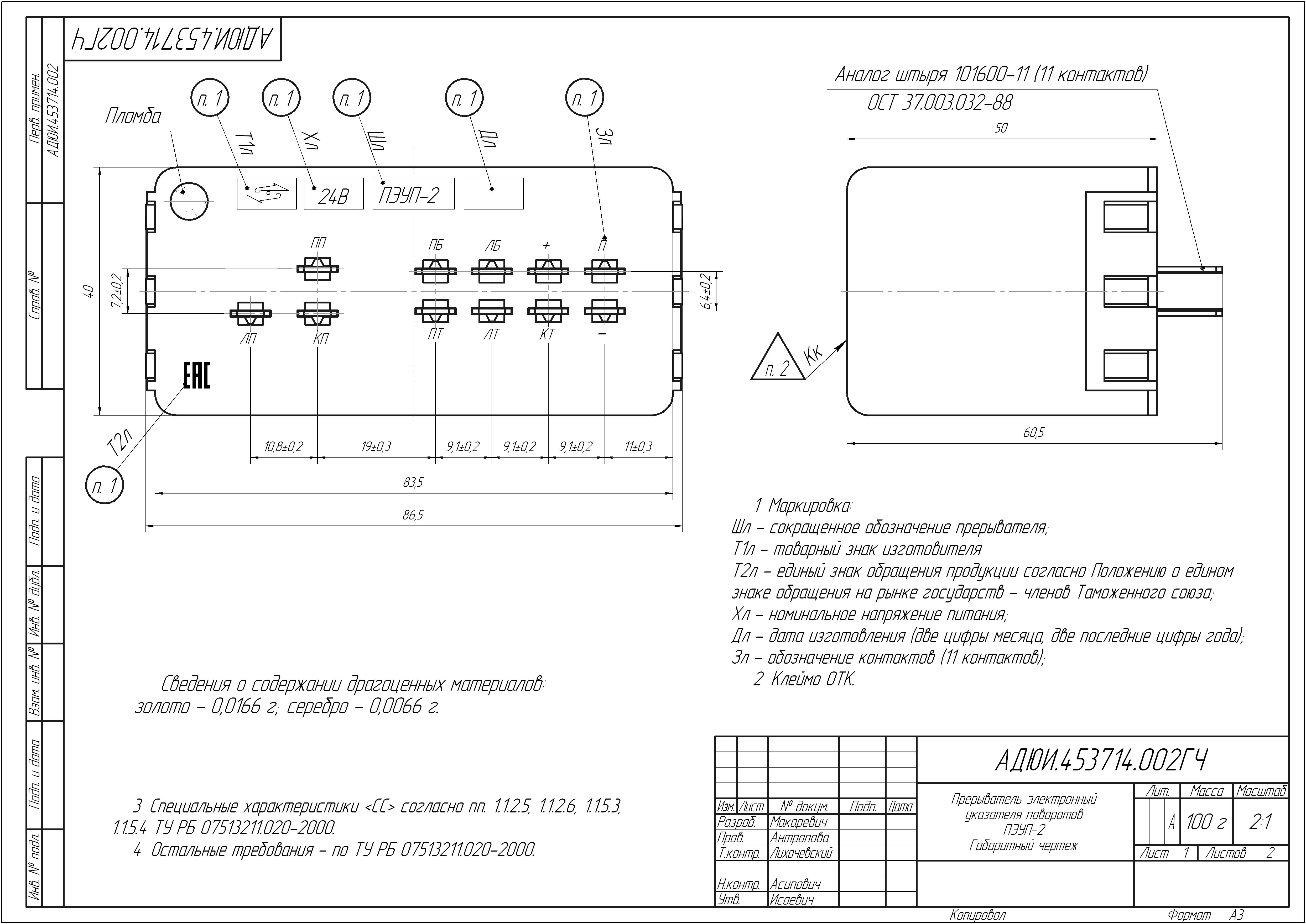

| ПЭУП-2 | АДЮИ.453714.002 | 2/(2х21W+5W)+2/1х21W | минус | 4 | + I1к ≥ 6,5А | Блочный | |

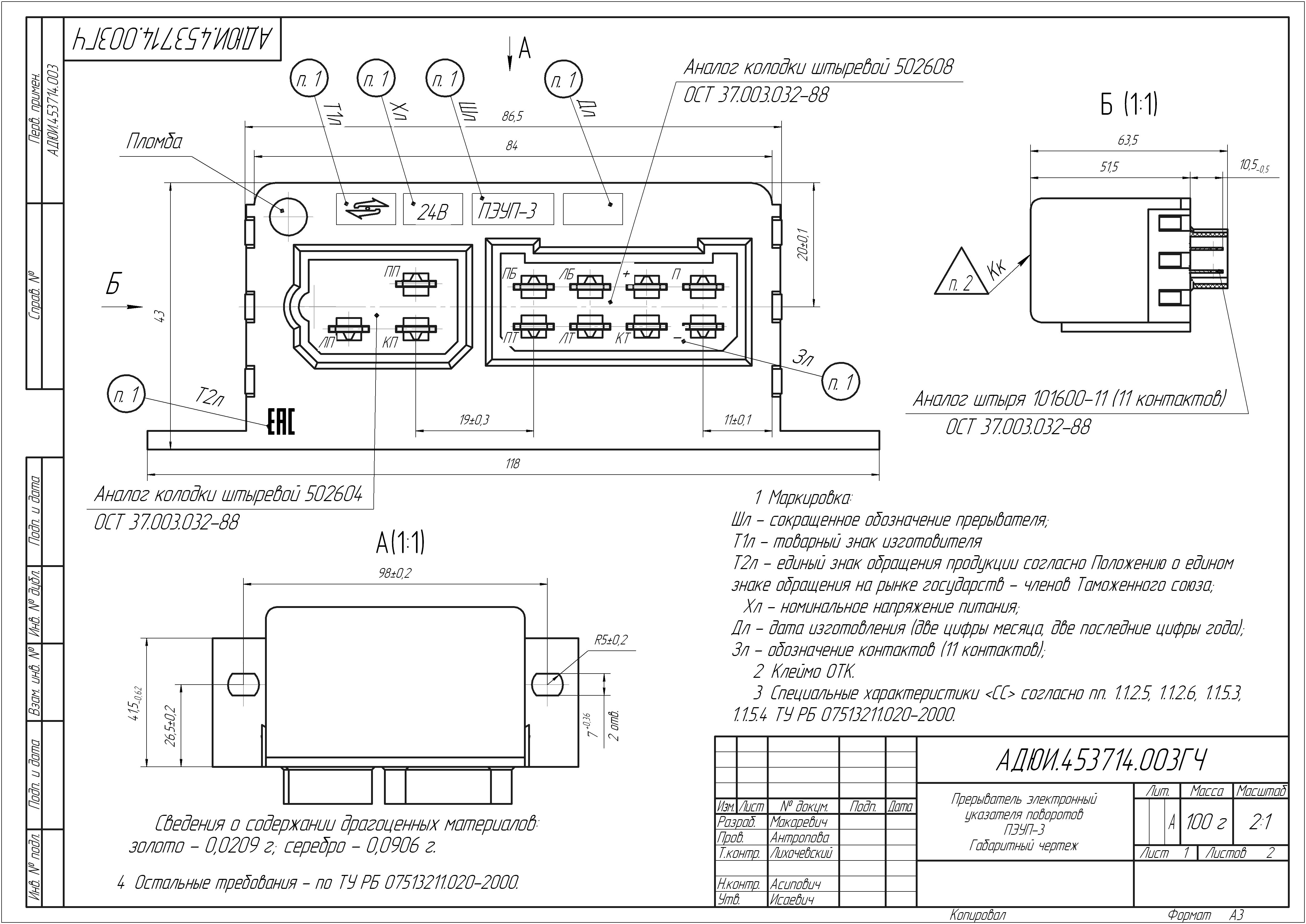

| ПЭУП-3 (снят) | АДЮИ.453714.003 | меандр | – IКЗ = 70А | На кронштейне | |||
 |

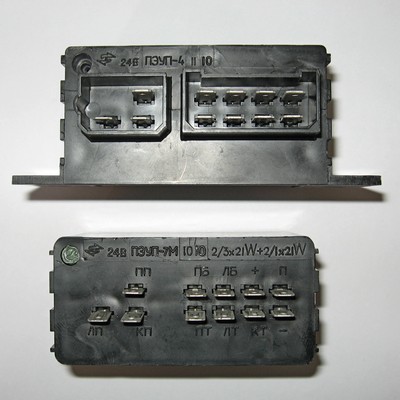

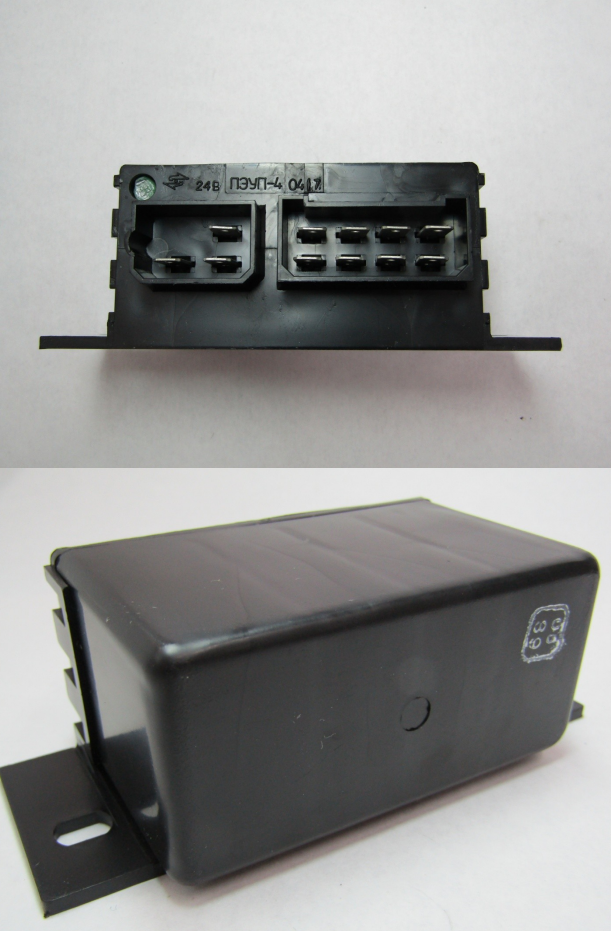

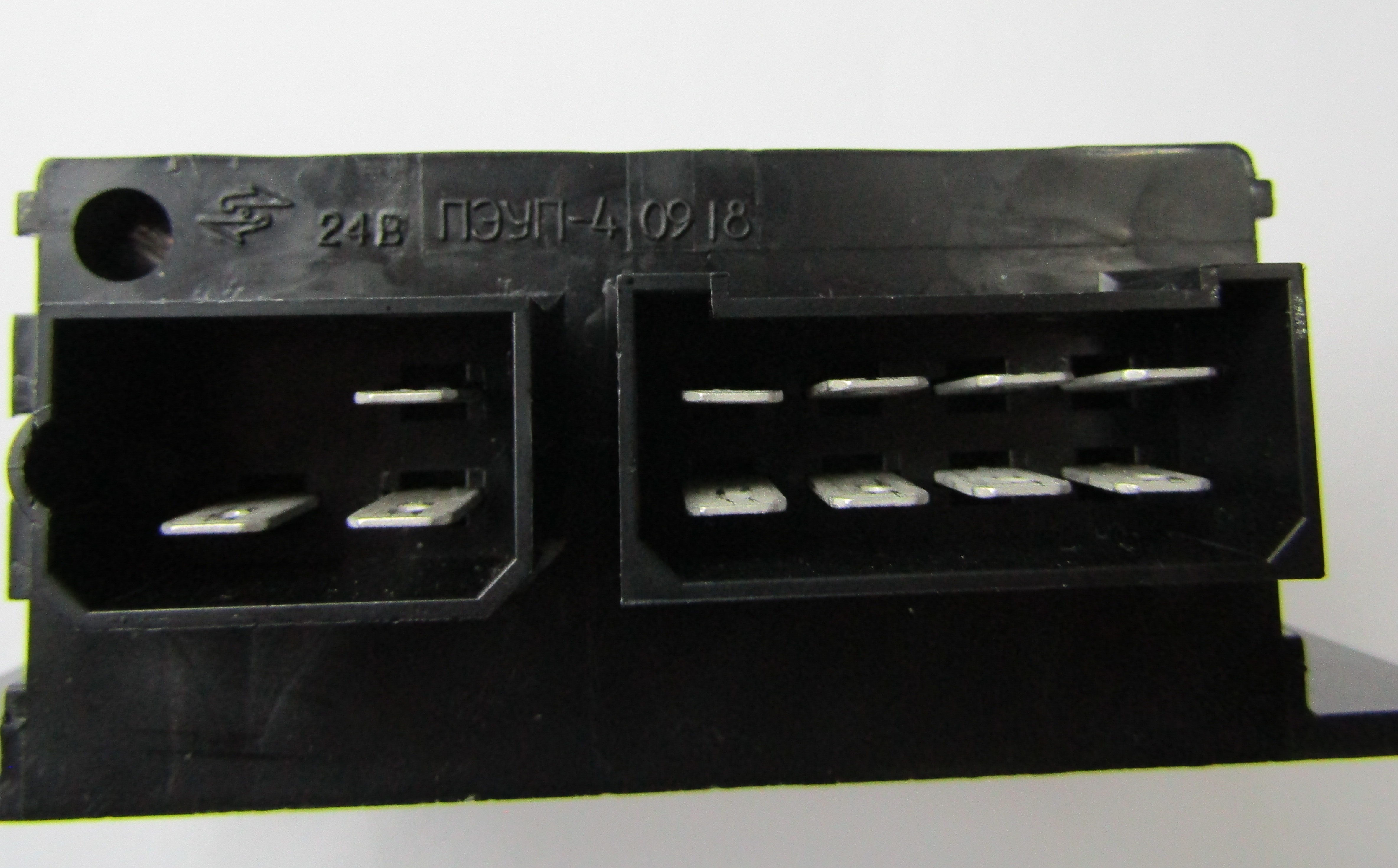

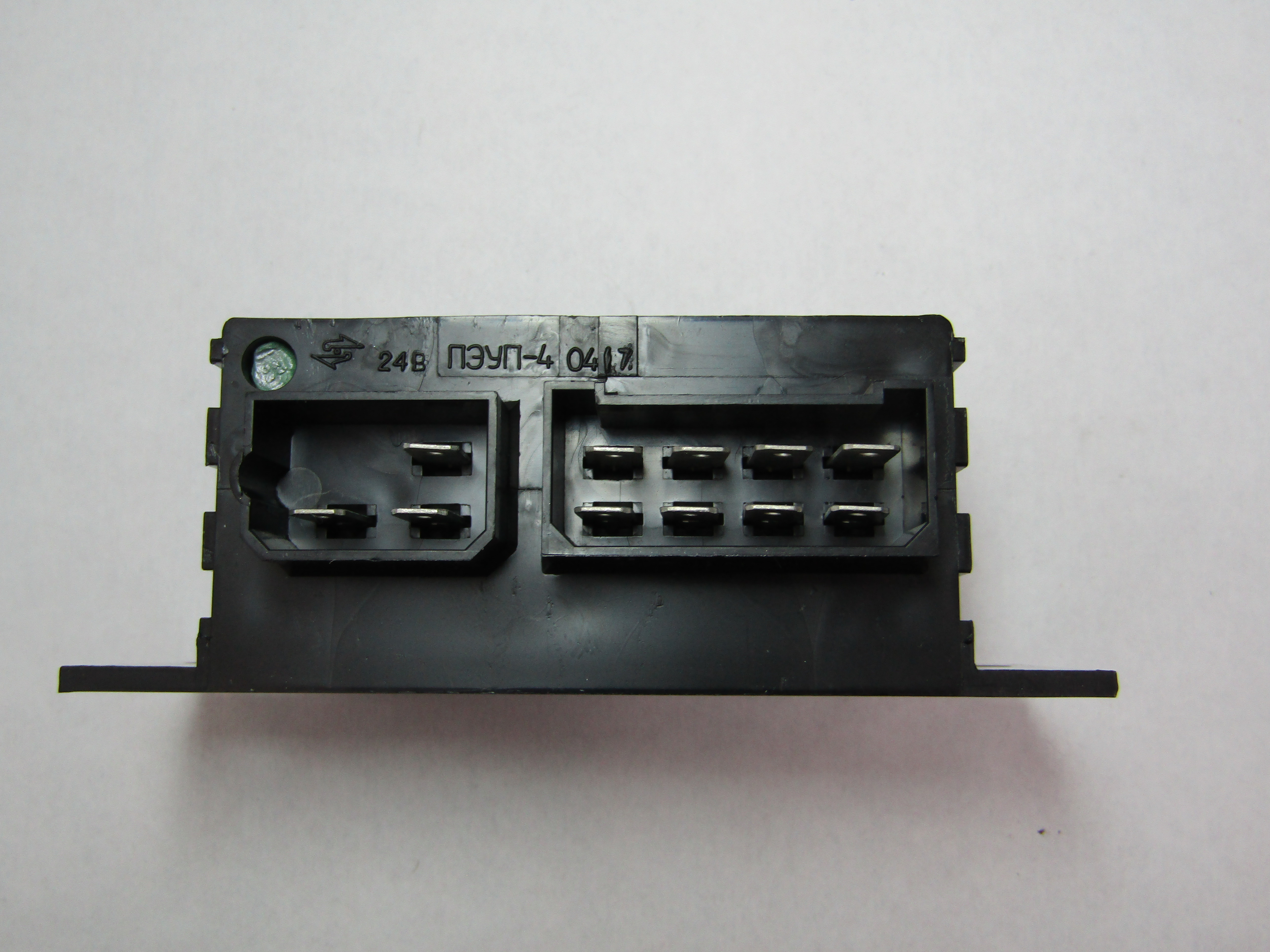

ПЭУП-4 | АДЮИ.453714.004 | + I1к ≥ 6,5А | ||||
| ПЭУП-5 (снят) | АДЮИ.453714.005 | 2/3х21W+2/2х21W | минус или с выв. «П» | + I1к ≥ 12,5А | |||
 |

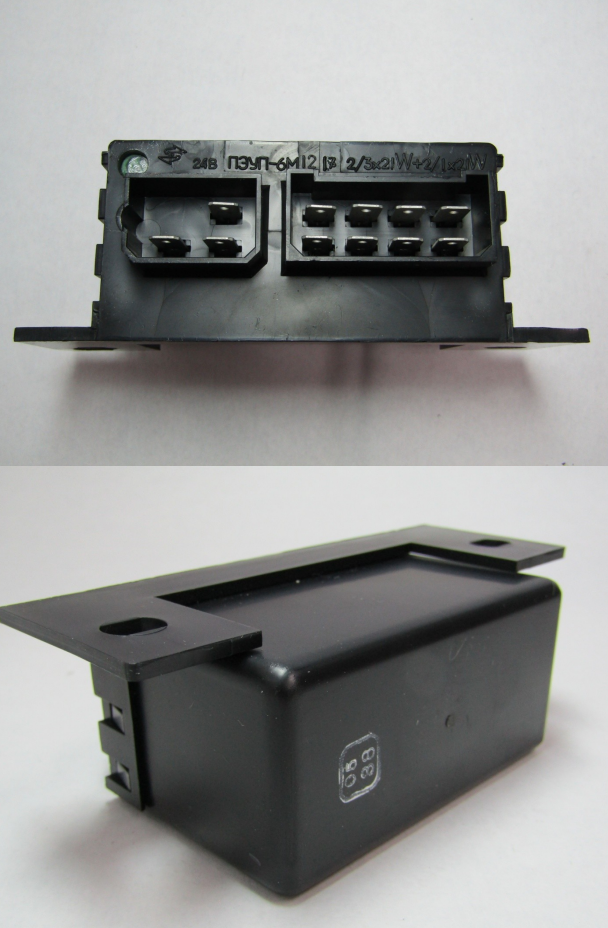

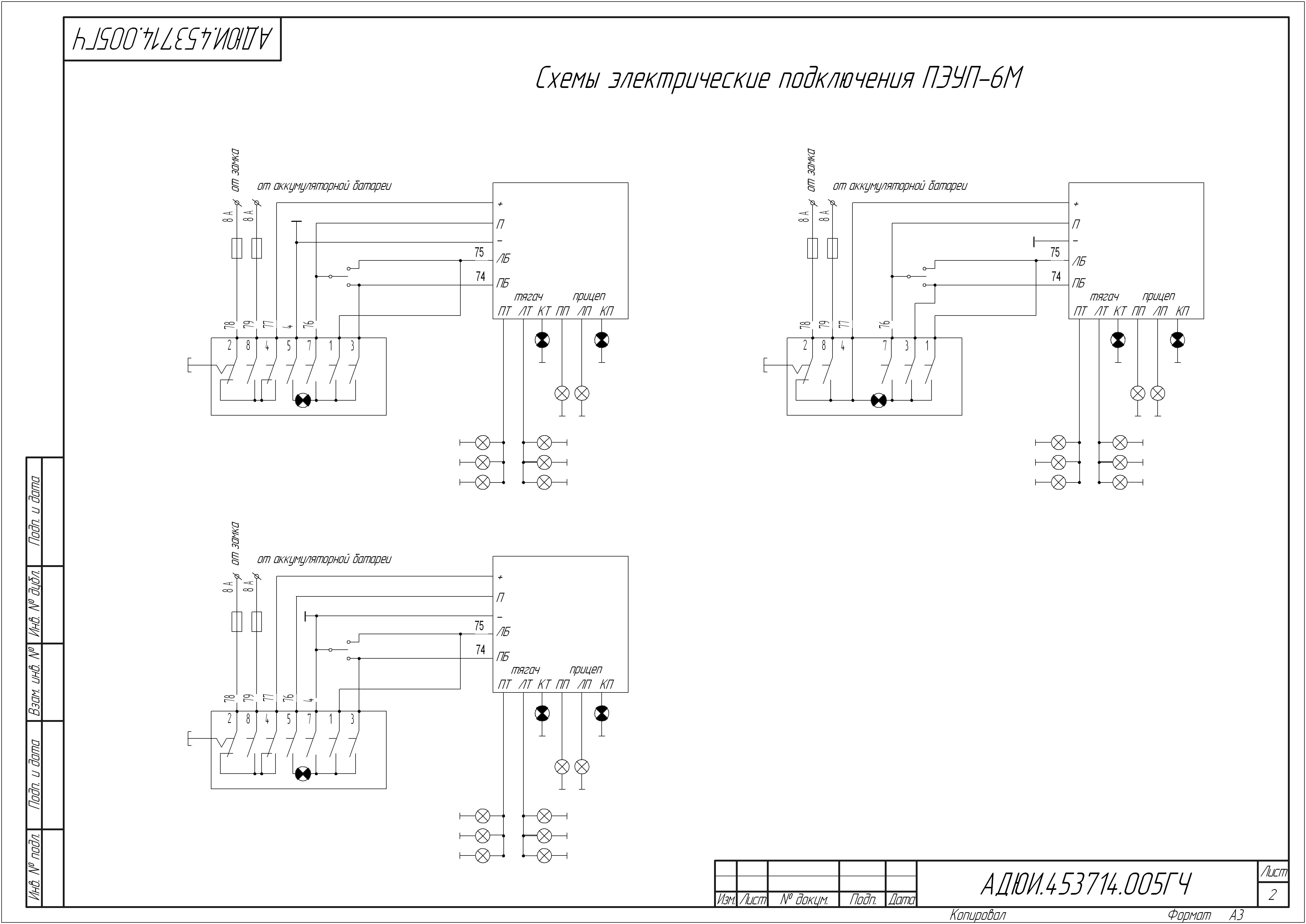

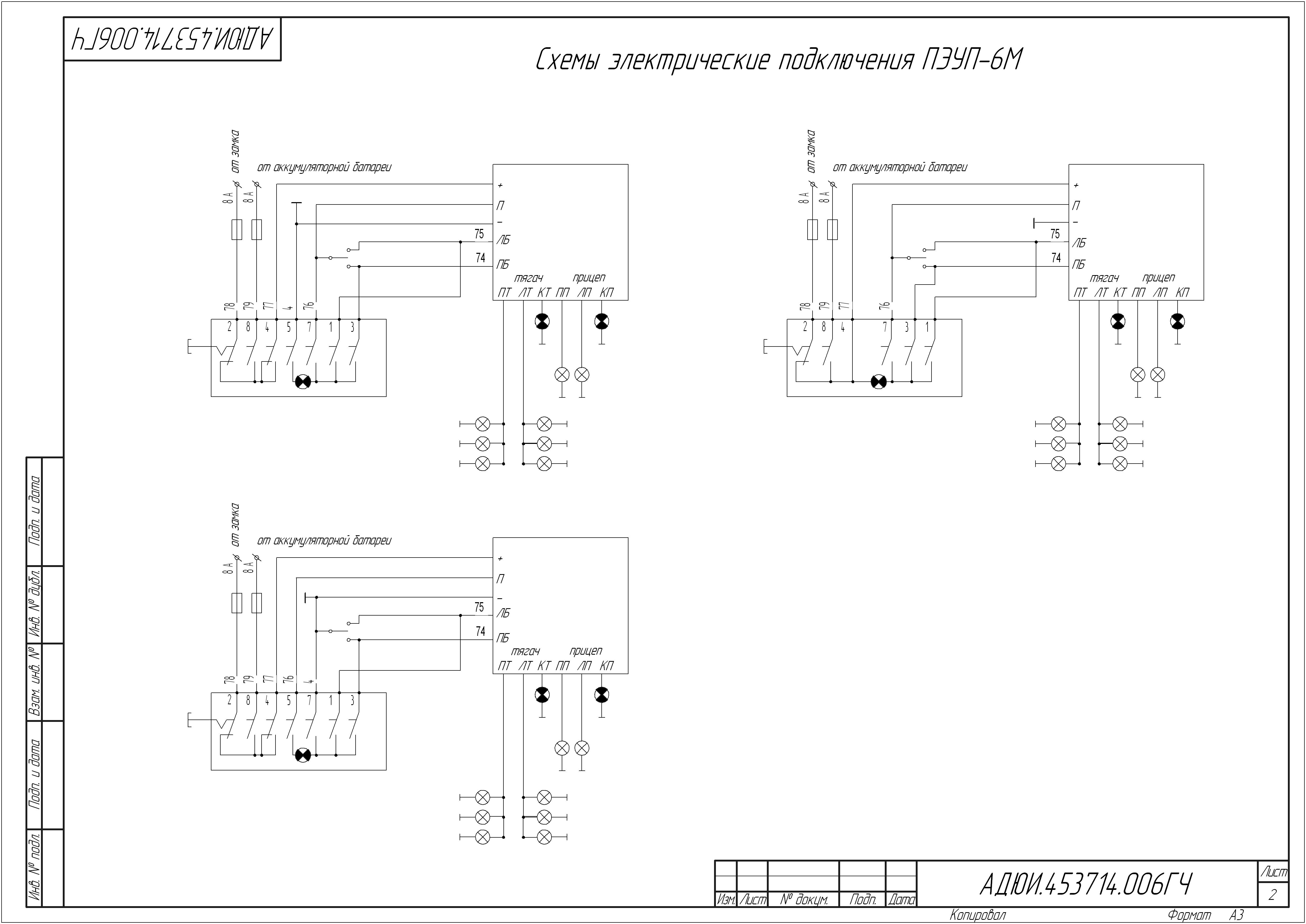

ПЭУП-6М | АДЮИ.453714.006 | |||||
 |

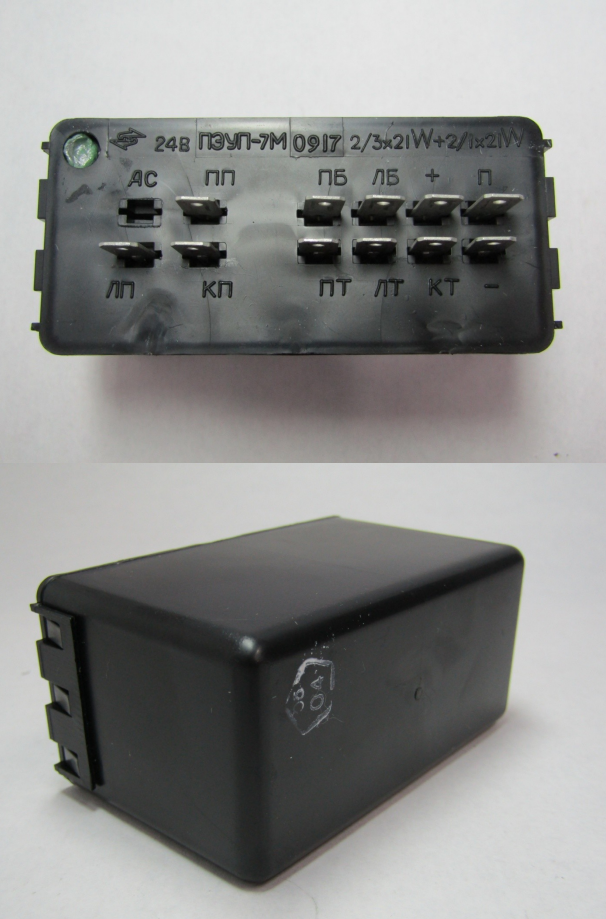

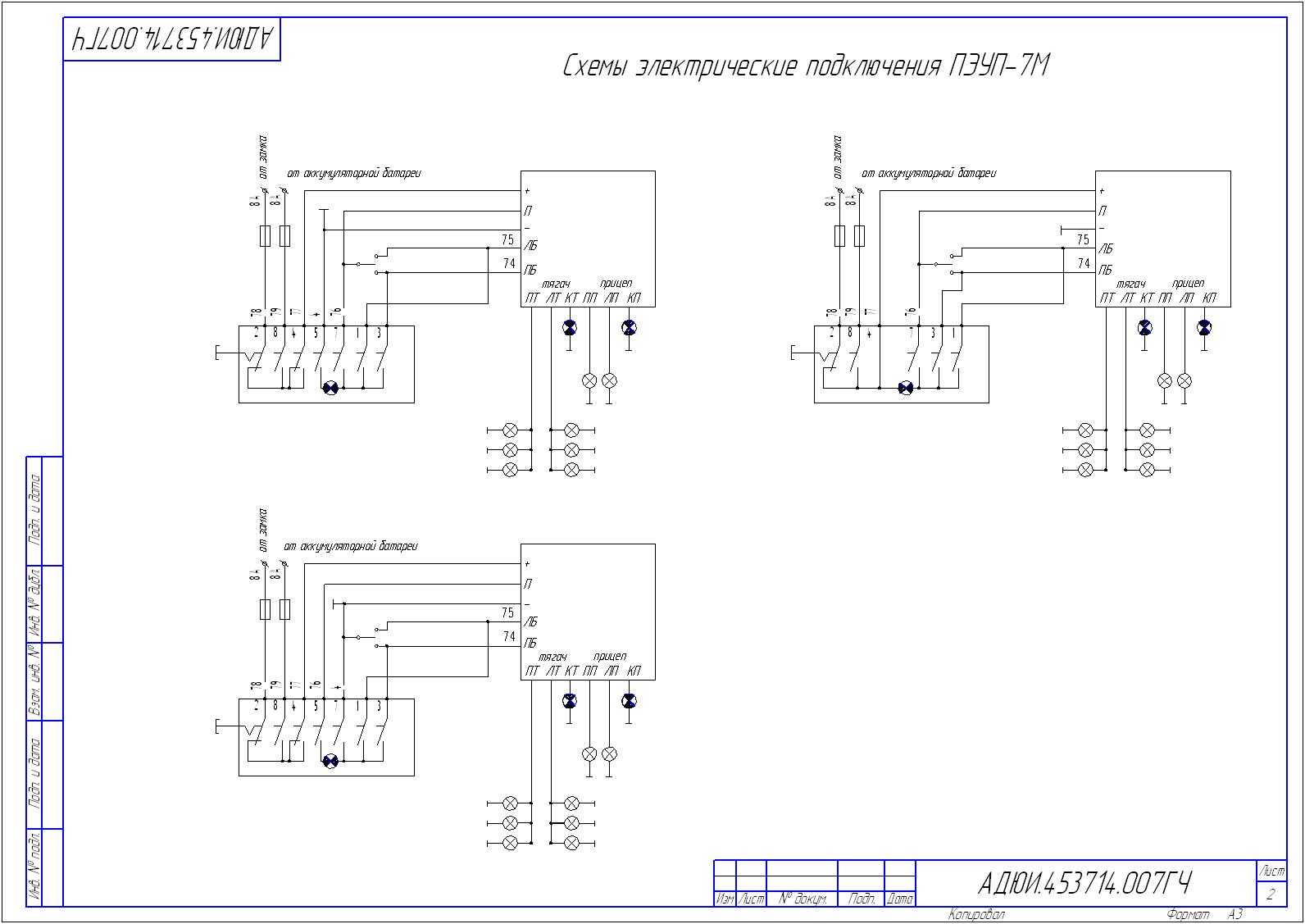

ПЭУП-7М | АДЮИ.453714.007 | Блочный | ||||
 |

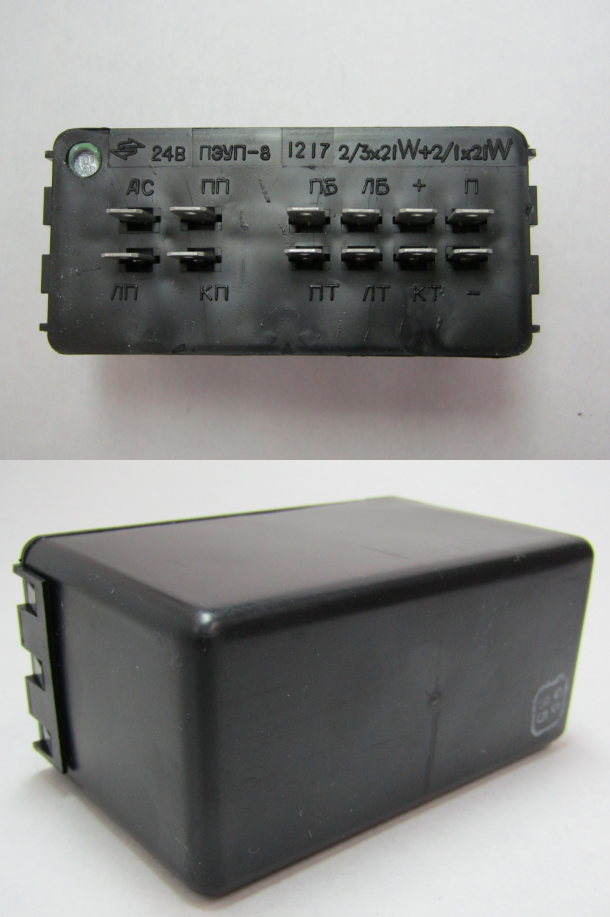

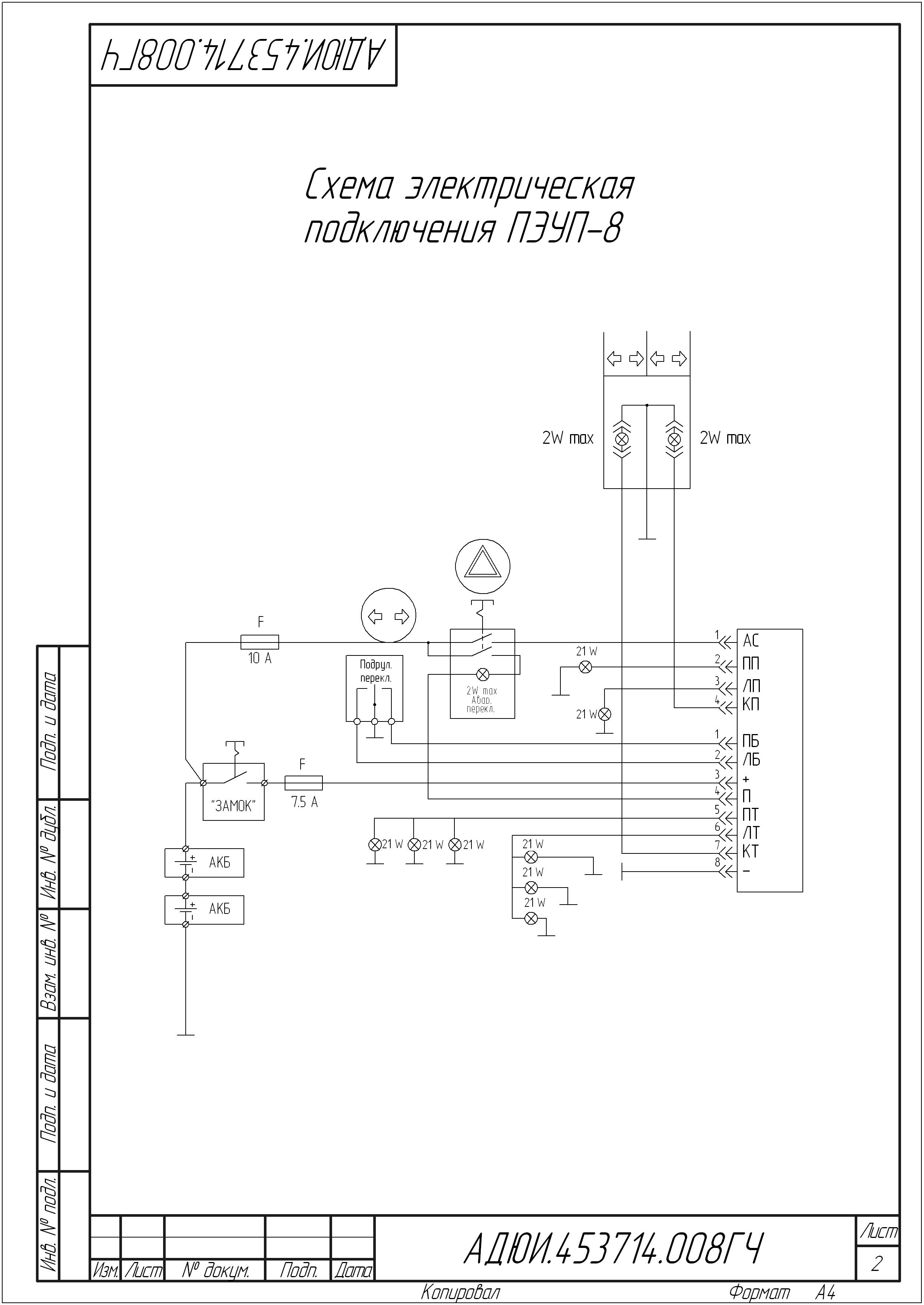

ПЭУП-8 | АДЮИ.453714.008 | |||||
| ПЭУП-9 | АДЮИ.453714.009 | 2/2х21W+L+2/1х21W | |||||
| ПЭУП-10 | АДЮИ.453714.010 | На кронштейне | |||||
|
Примечания: КЗ – короткое замыкание; I1к – ток срабатывания защиты по одному каналу; IКЗ – ток короткого замыкания; 2/1х21W – 2 канала с контролируемой нагрузкой по одной лампе 21 Вт; 2/2х21W – 2 канала с контролируемой нагрузкой по две лампы 21 Вт; 2/3х21W – 2 канала с контролируемой нагрузкой по три лампы 21 Вт; 2/(2х21W+5W) – 2 канала с контролируемой нагрузкой по две лампы 21 Вт плюс одна лампа 5 Вт; 2/2х21W+L – 2 канала с контролируемой нагрузкой по две лампы накаливания 21 Вт и 1 светодиодный фонарь. |
|||||||
Пример записи прерывателей в других документах и при заказе:
«Прерыватель ПЭУП-6М ТУ РБ 07513211.020-2000»
- Климатическое исполнение У2 по ГОСТ 15150
- Номинальное напряжение питания 24В
- Прерыватели сохраняют свои параметры при предельном пониженном напряжении питания бортовой сети 21,6В и предельном повышенном напряжении питания 30В
- Устойчивы к кондуктивным помехам по СТБ ISO 7637-2 или по ГОСТ 28751
- Устойчивы к помехам от электростатического разряда по ГОСТ 30378
Прерыватели работоспособны при воздействии:
- вибрации в диапазоне частот (10-50)Гц ускорением 50м/с²
- ударных нагрузок ускорением 100м/с², частоте 80-120 ударов в минуту
- температуры окружающей среды от минус 40˚С до плюс 60˚С
Требования по надежности:
- Прерыватели относятся к неремонтируемым, невосстанавливаемым изделиям
- 90% наработка до отказа составляет 1 000 000 км пробега автомобиля или 10 000 моточасов работы
- Средний срок службы прерывателя 10 лет
