Описание

Выключатели аккумуляторных батарей предназначены для применения на автомобилях и тракторах общего и специального назначения, а также на самоходных сельскохозяйственных, строительных и дорожных машинах (далее – транспортных средствах (ТС)), в том числе поставляемых на экспорт в страны с умеренным и тропическим климатом, а также в запасные части к ним.

Выключатели по способу управления и управляющему сигналу изготавливают следующих типов:

  • с электромагнитным приводом управления, управляющий сигнал «плюс» или «минус» аккумуляторной батареи (ЭМ)
  • с электромагнитным приводом управления, управляющий сигнал «минус» аккумуляторной батареи (ЭММ)
  • с электромагнитным приводом управления, управляющий сигнал «плюс» аккумуляторной батареи (ЭМП)
  • с ручным приводом управления (Р)

Выключатели по месту установки на транспортном средстве изготавливают двух типов:

  • устанавливаемые на двигателе (ДВ)
  • устанавливаемые вне двигателя (НДВ)

Выключатели по схемам включения изготавливают двух типов:

  • двухконтактные (2К)
  • трехконтактные (3К)

Технические характеристики

Технические характеристики выключателей аккумуляторных батарей
Фото Сокращенное обозначение Обозначение КД Номин. напряжение, В Ток электромагнита, А Длительный ток, А Типовое исполнение Кратковременный ток, А Степень защиты Цвет чехла Цена, $
1212.3737 1212.3737

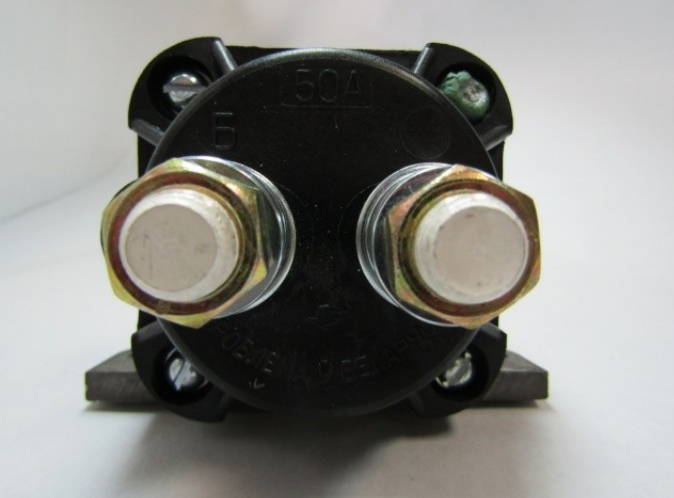

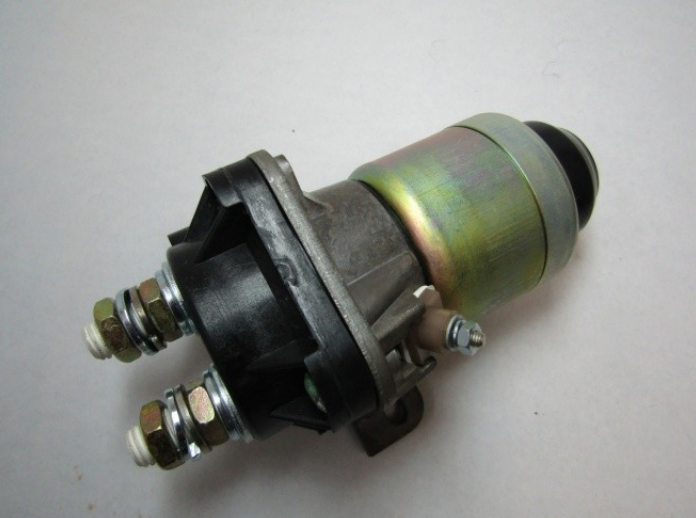

1212.3737 АДЮИ.453779.001 24 9,8 50 ЭМ, НДВ, 2К 800А;30с IPx5 Черный

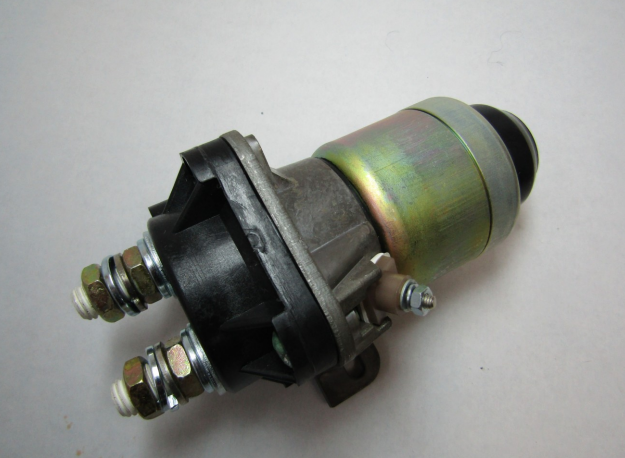

1212.3737-01 1212.3737-01 АДЮИ.453779.001-01 12 17,5 ЭМ, НДВ, 2К Черный 24,55
1212.3737-1М АДЮИ.453779.001-08 12 17,5 Черный 24,55
1212.3737-02 1212.3737-02

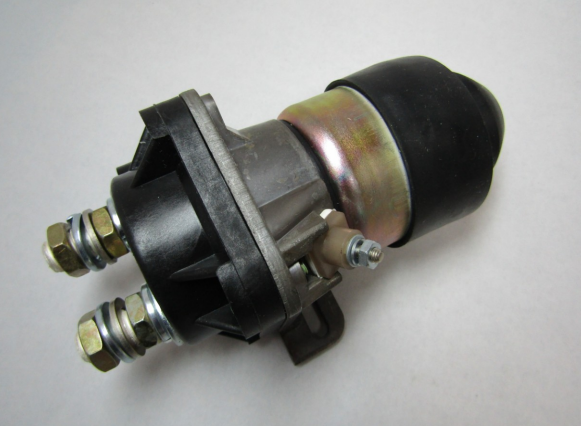

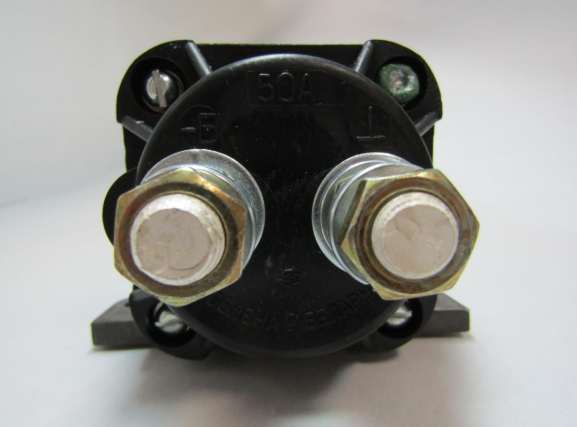

1212.3737-02 АДЮИ.453779.001-02 24 9,8 ЭМП, НДВ, 2К Черный 22,77

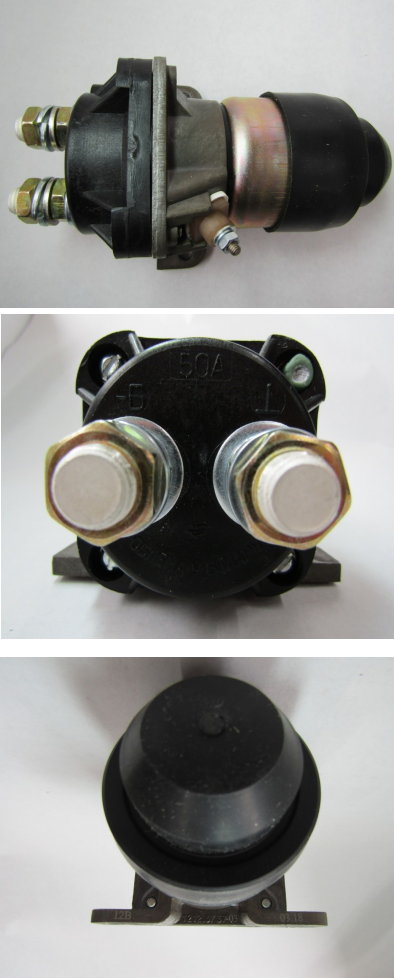

1212.3737-03 1212.3737-03 АДЮИ.453779.001-03 12 17,5 21,79

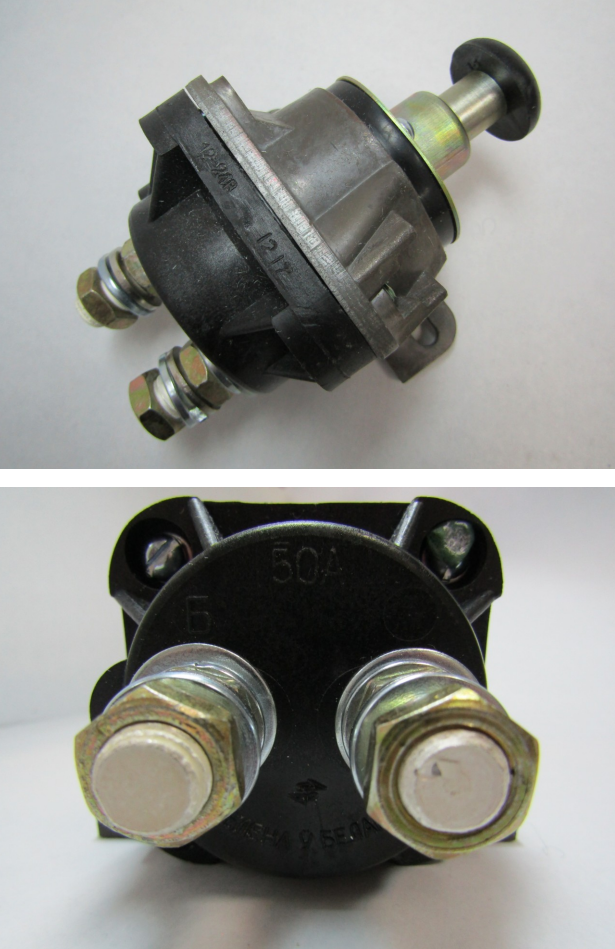

1212.3737-04 1212.3737-04 АДЮИ.453779.002 12;24 – Р, ДВ, 2К - 15,83

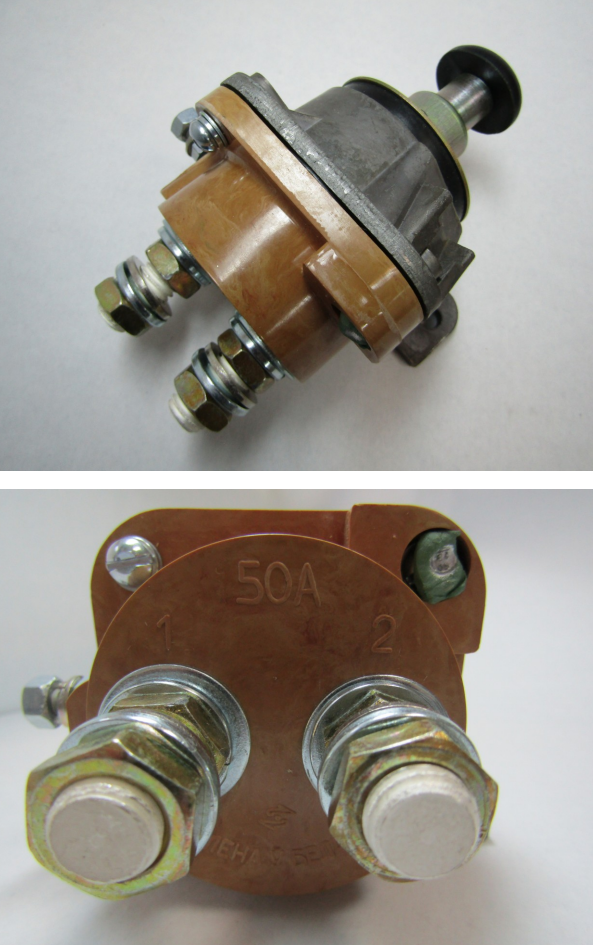

1212.3737-05 1212.3737-05 АДЮИ.453779.004 12;24 – Р, ДВ, 3К 950;20с 18,68

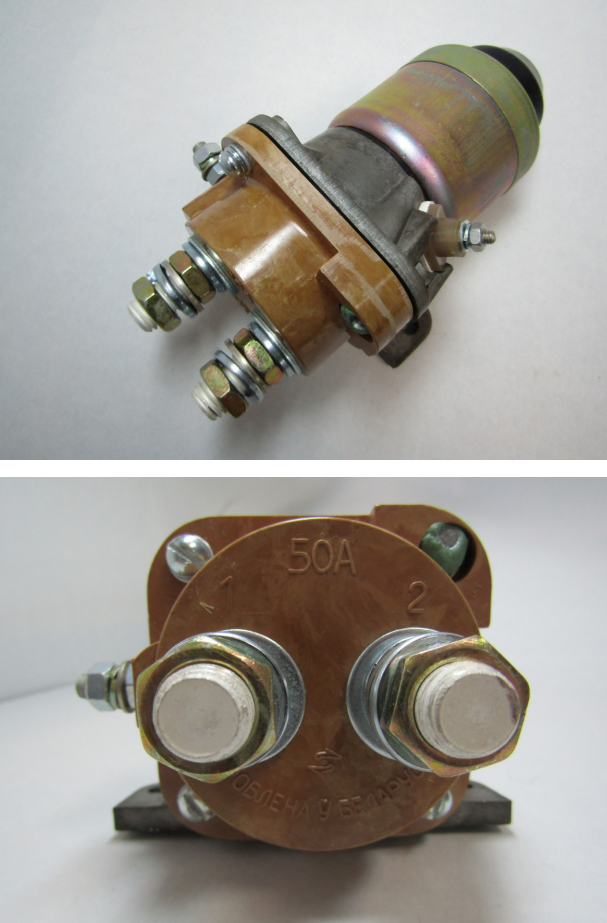

1212.3737-06 1212.3737-06 АДЮИ.453779.005 12 17,5 ЭМ, ДВ, 3К Черный 26,54

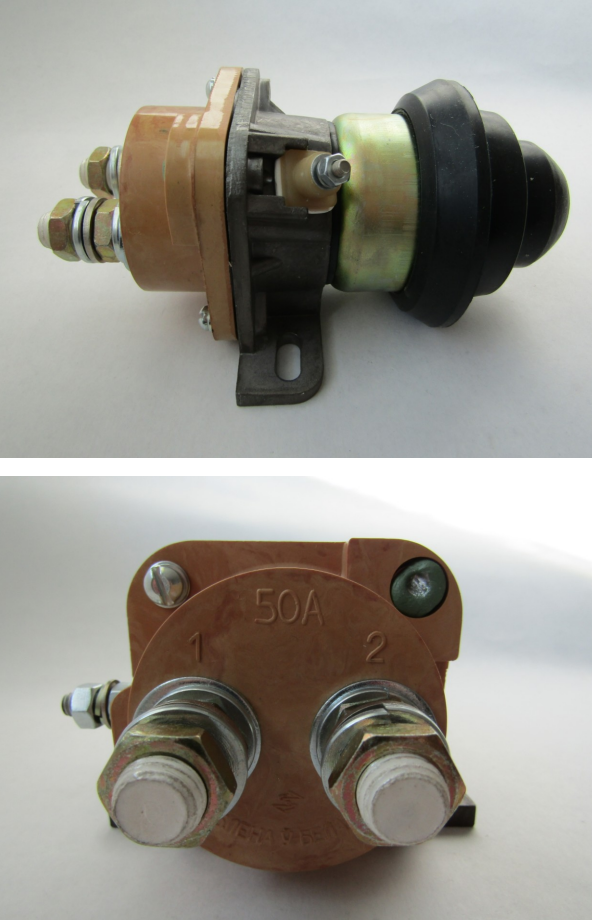

1212.3737-6М 1212.3737-6М АДЮИ.453779.005-01 12 17,5 Черный 27,58

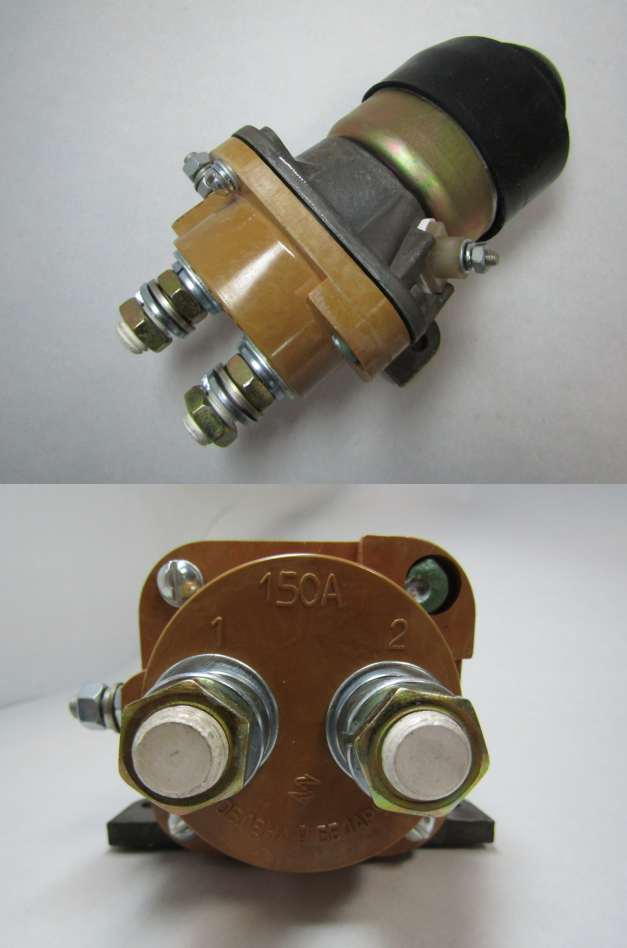

1212.3737-07 1212.3737-07 АДЮИ.453779.006 24 9,8 150 ЭМ, НДВ, 2К IP55 Черный 27,54

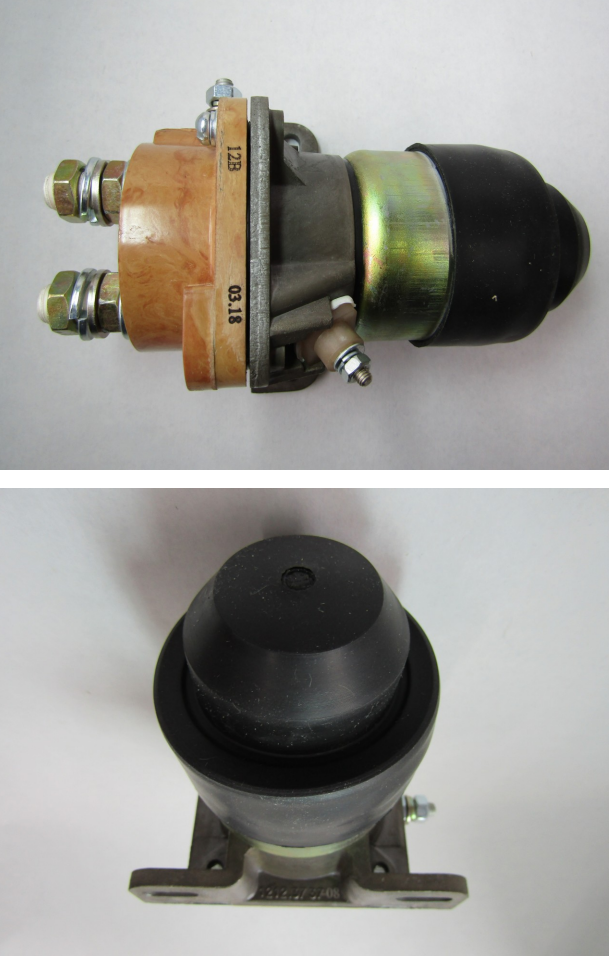

1212.3737-08 1212.3737-08 АДЮИ.453779.007 12 17,5 800А;30с 27,82

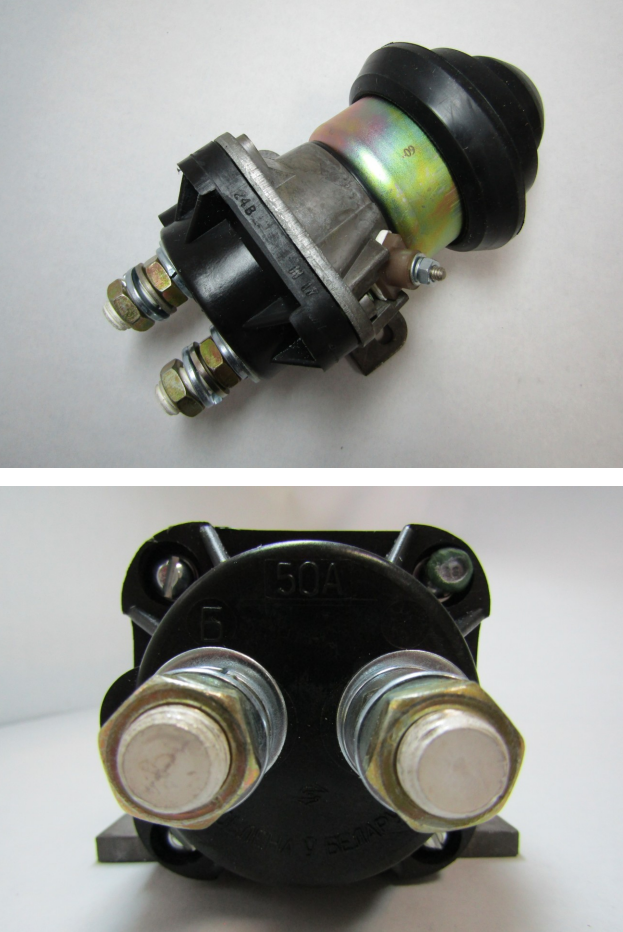

1212.3737-09 1212.3737-09 АДЮИ.453779.001-04 24 9,8 50 ЭММ, НДВ, 2К 950А;20с IPx5 Черный 23,54
1212.3737М АДЮИ.453779.001-05 24 9,8 ЭМ, НДВ, 2К 800А;30с
1212.3737-10 АДЮИ.453779.001-06 24 9,8 80 ЭММ, НДВ, 2К, УЗ 950А;20с Красный 39,61
1212.3737-11 АДЮИ.453779.001-07 24 9,8 ЭМП, НДВ, 2К, УЗ Черный 39,45
1212.3737-12 АДЮИ.453779.001-09 12 17,5 ЭММ, НДВ, 2К, УЗ 37,68
1212.3737-13 АДЮИ.453779.001-10 12 17,5 ЭМП, НДВ, 2К, УЗ 37,11

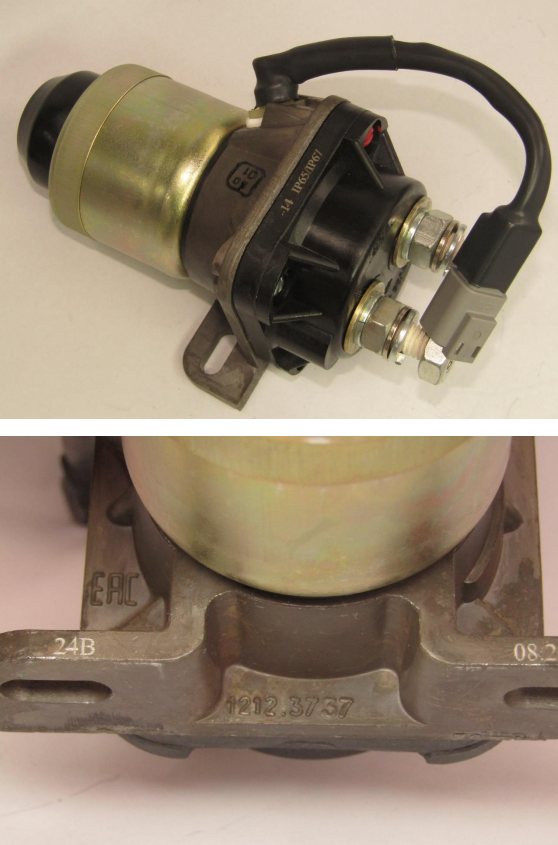

1212.3737-14 1212.3737-14 АДЮИ.453779.001-11 24 9,8 ЭММ, НДВ, 2К, УЗ IP65/67 Черный 42,54
1212.3737-14М АДЮИ.453779.001-14 24 9,8 ЭММ, НДВ, 2К, УЗ, ВЗ 47,39

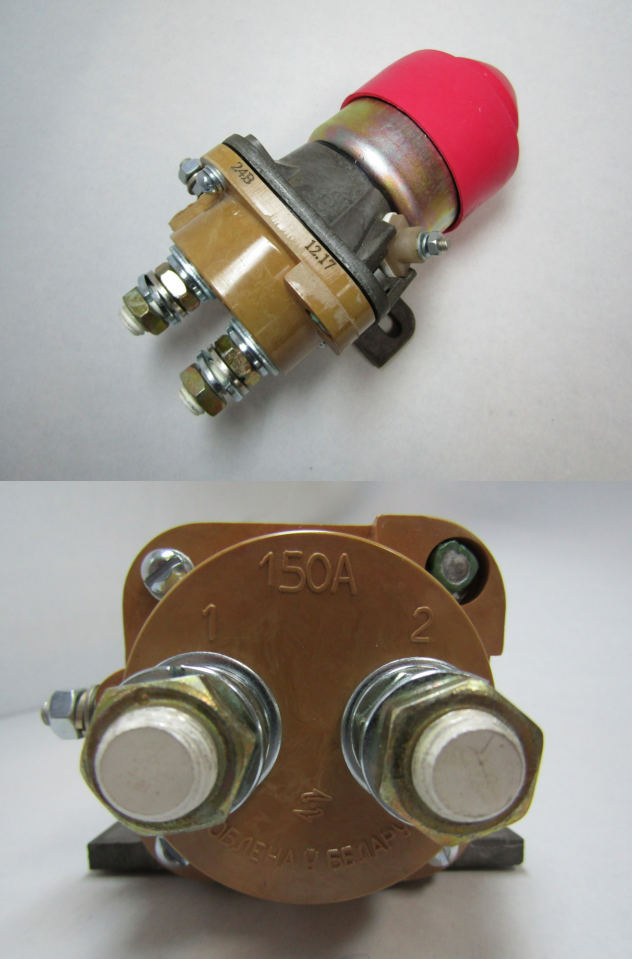

1212.3737-15 1212.3737-15 АДЮИ.453779.006-01 24 9,8 150 ЭМ, НДВ, 2К IP65 Красный 48,43
1212.3737-16 АДЮИ.453779.006-02 12 17,5
1212.3737-17 АДЮИ.453779.006-03 12 17,5 Черный 47,48
1212.3737-19 АДЮИ.453779.006-04 24 9,8
1212.3737-20 АДЮИ.453779.001-12 24 9,8 ЭММ, НДВ, 2К, УЗ Красный
1212.3737-24 АДЮИ.453779.007-01 12 17,5 ЭМ, НДВ, 2К
1212.3737-25 АДЮИ.453779.006-05 24 9,8 IP55 Красный

Пример записи выключателя в других документах и при заказе:

«Выключатель 1212.3737-02 АДЮИ.453779.001-02 ТУ РБ 07513211.006-97»

  • Падение напряжения между контактами 1 и 2 при токе 50 А – не более 0,025 В
  • Выключатели выдерживают без повреждений 5 отключений цепи при токе 1 000 А с интервалами между отключениями 10 с и временем включенного состояния от 1 до 2 с
  • Минимальное напряжение срабатывания: 12 В - не более 10 В; 24 В - не более 18 В
  • Отключение выключателей с номинальным напряжением питания 24 В - не более 15 В
  • Работоспособны при изменении температуры от минус 50 °С до плюс 55 °С

Требования по надежности

  • Гамма-процентная наработка до отказа с вероятностью γ=95 %: не менее 600 000 км пробега или 10 000 моточасов
  • Средний срок службы – 12 лет
  • Масса выключателей: с электромагнитным приводом – не более 1600 г; с ручным приводом – не более 1000 г

В комплект поставки входит:

  • эксплуатационная документация – этикетка (1 шт. на упаковку)
  • руководство по эксплуатации для выключателя 1212.3737-14М (1 шт. на упаковку)
  • выключатели (количество товарных единиц в каждой упаковке: 00,01,02,06,07,08,09,10,11 по 4 шт; 04,05 по 6 шт)

Маркировка

Маркировка выключателей Маркировка выключателей Маркировка выключателей Маркировка выключателей

На каждом выключателе должны быть указаны:

  • товарный знак изготовителя
  • единый знак обращения
  • сокращенное обозначение выключателя
  • знак взрывобезопасности Ех (для 1212.3737-14М)
  • маркировка взрывозащиты 2Ex ic IIC T4 Gc (для 1212.3737-14М)
  • номинальное напряжение питания
  • дата изготовления
  • надпись «Зроблена у Беларусi»

Электронный выключатель аккумуляторных батарей ВАБЭ-01

ВАБЭ-01 ВАБЭ-01

Электронный выключатель аккумуляторных батарей не имеет:

  • подвижных механических частей
  • катушки электромагнита
  • силовых контактов, подверженных коррозии и обугливанию при коммутации

Электронный выключатель аккумуляторных батарей имеет:

  • малый вес
  • малый ток потребления и управления
  • широкий диапазон напряжения питания от 10 до 40В

Основные технические характеристики:

  • номинальное рабочее напряжение 12В, 24В
  • номинальный длительный ток 150А
  • максимальный кратковременный ток 950А в течении 20с
  • собственный ток потребления не более 10мкА в спящем режиме
  • ток по цепи управления не более 100мА
  • рабочая температура окружающей среды -40 ÷ +150 ̊С
