Описание

Стеклоомыватель электрический СЭАТ Стеклоомыватель электрический СЭАТ Стеклоомыватель электрический СЭАТ

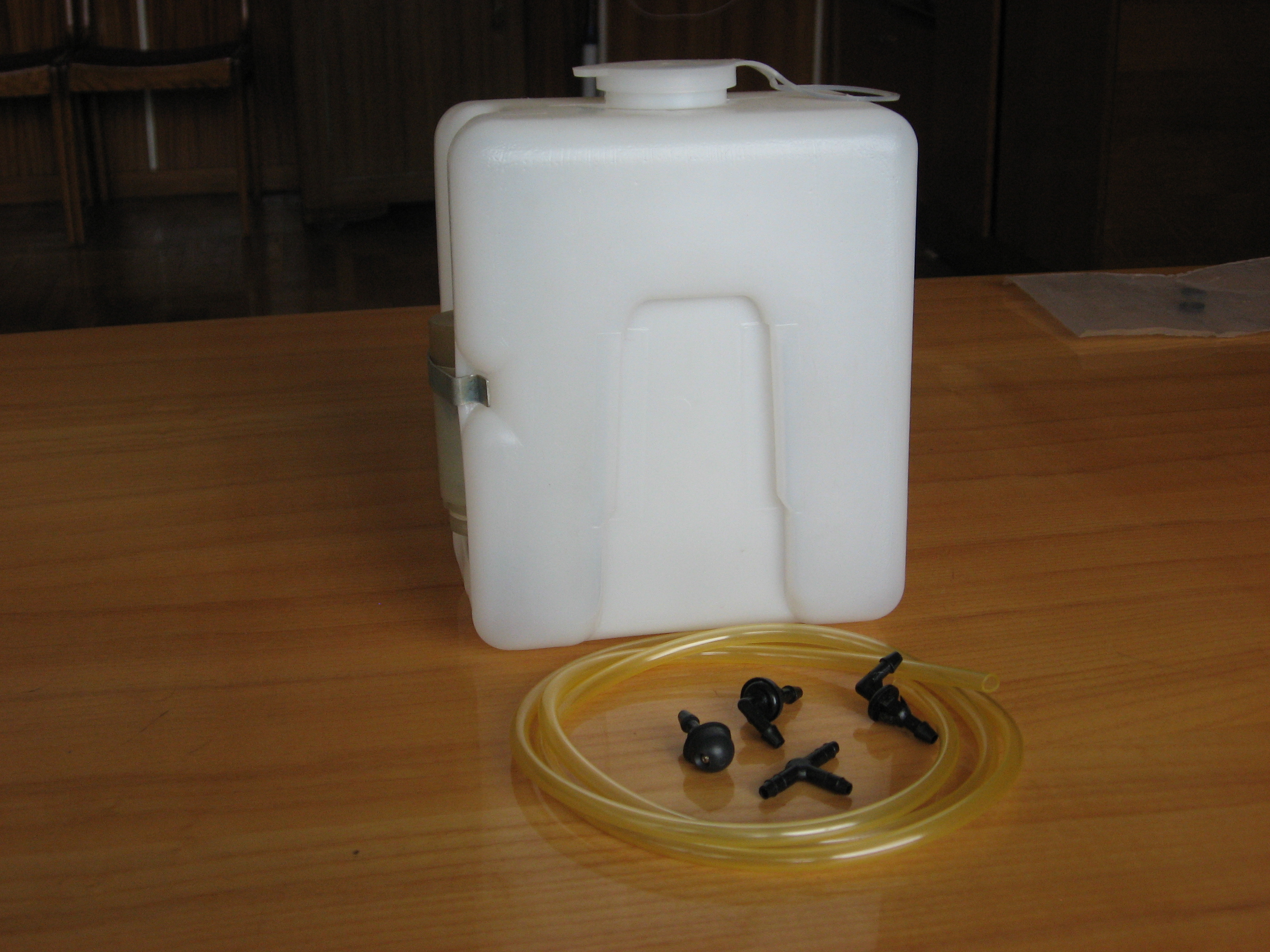

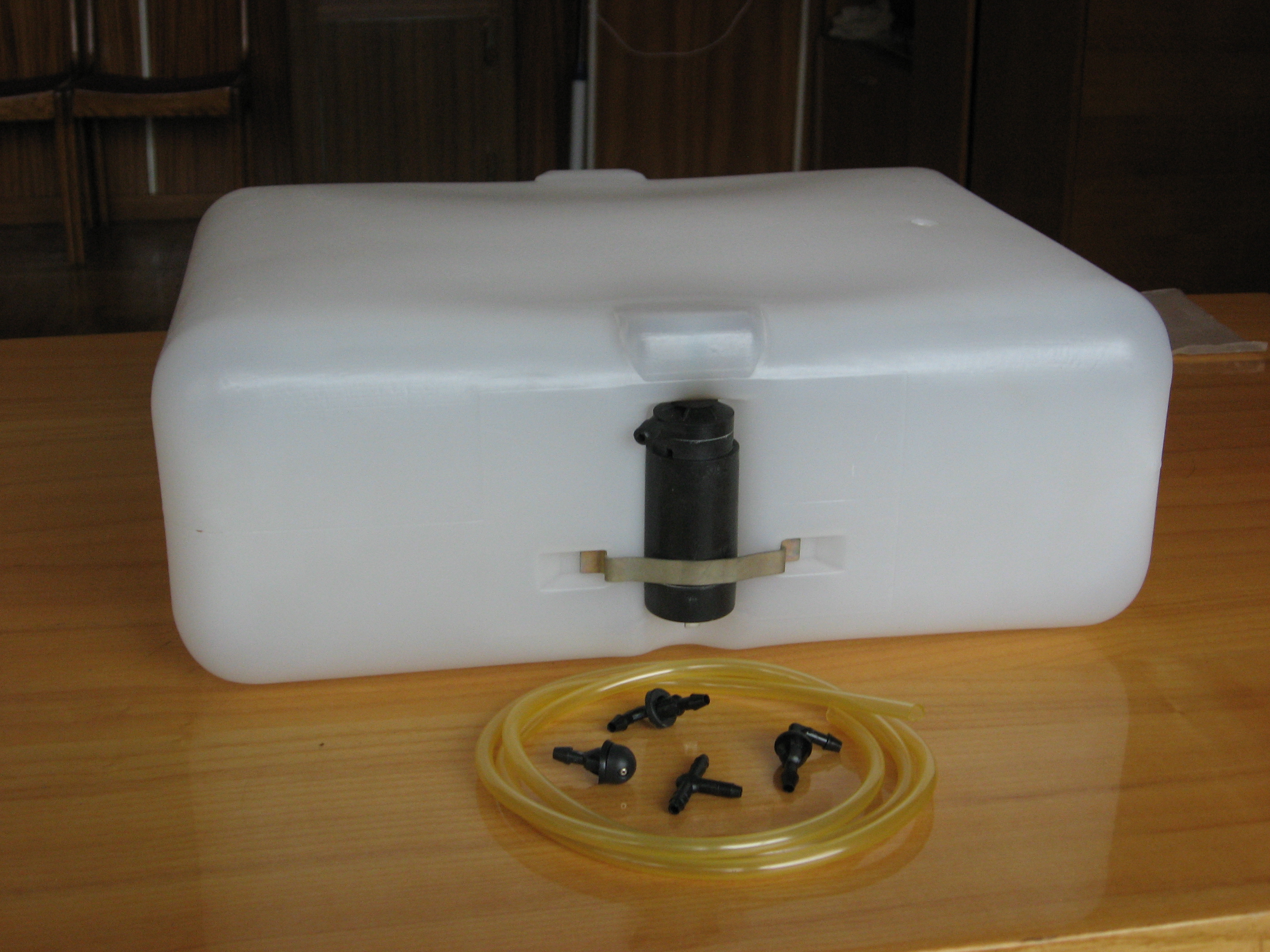

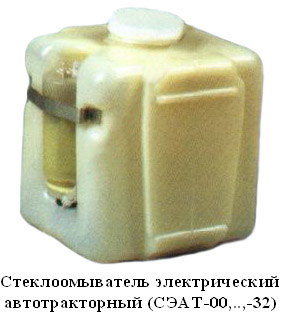

Стеклоомыватель электрический СЭАТ

Стеклоомыватель электрический автотракторный (СЭАТ) предназначен для подачи жидкости на ветровое стекло и стекла фар транспортных средств.

  • СЭАТ с объемом бачка 1,5 и 2 литра крепится на кронштейн типа «ласточкин хвост»: наружный (1), внутренний (2). СЭАТ с объемом бачка 10 литров устанавливается в специальный кронштейн (3).
  • Тип насоса – центробежный.
  • Стеклоомыватели изготавливаются на номинальное напряжение 12 В и 24 В постоянного тока. Потребляемый ток при напряжении 13,5 В не более 3 А, при напряжении 24 В не более 2,5 А.

Общие характеристики:

  • Давление омывающей жидкости в системе не менее 60 кПа (0,6 кгс/см²)
  • Режим работы повторно-кратковременный S3 по ГОСТ 183 с продолжительностью включения ПВ – 15%
  • Продолжительность одного цикла 30с. Допускается непрерывная работа стеклоомывателя в течение 10с

Стеклоомыватели должны выдерживать:

  • вибрационные нагрузки ускорением 50м/с² и частоте (50-120)Гц
  • ударные нагрузки ускорением 100м/с² и частоте 80-120 ударов в минуту
  • повышенную частоту вращения на холостом ходу в течение 20с
  • температуру окружающей среды от минус 20˚С до плюс 70˚С (при использовании незамерзающей жидкости)

Изоляция обмоток и токоведущих частей стеклоомывателей относительно корпуса должна выдерживать переменный ток частотой 50Гц, действующее значение 550В.
95% наработка до отказа равна 400 тыс.км пробега автомобиля или 10 тыс. моточасов работы транспортного средства.
Средний срок службы 10 лет.

Технические характеристики

Варианты исполнения СЭАТ
Обозначение стеклоомывателя Габаритные размеры бачка, мм (объем бачка, л) Кол-во распределителей,шт Кол-во жиклеров, шт. Общая длина трубопровода, мм Масса, г, не более Номинальное напряжение, В Применяемость
СЭАТ-00 АДЮИ.062841.001 140×142×147 (1,5) - 3 950 360 12 Тракторы МТЗ
СЭАТ-01 АДЮИ.062841.001-01 1 5 2000 400 Легковые
СЭАТ-02 АДЮИ.062841.001-02 - 2 – 340
СЭАТ-03 АДЮИ.062841.001-03 1 2 5500 485 Автопогрузчики
СЭАТ-04 АДЮИ.062841.001-04 1 2 24 Автопогрузчики
СЭАТ-05 АДЮИ.062841.001-05 - 1 1900 410 ОАО «Амкадор»
СЭАТ-10 АДЮИ.062841.002 168×100×200 (2) 1 3 2960 455 МАЗ, «Неман», «Ударник»
СЭАТ-11 АДЮИ.062841.002-01 392×290×145 (10) 2 5 7400 1339 МАЗ
СЭАТ-12 АДЮИ.062841.002-02 168×100×200 (2) 1 2 2000 398 12 Легковые
СЭАТ-13 АДЮИ.062841.002-03 1 2 6130 532 24 Сельхозтехника
СЭАТ-14 АДЮИ.062841.002-04 1 2 5500 515 12 Автопогрузчики
СЭАТ-15 АДЮИ.062841.002-05 1 2 24 Автопогрузчики
СЭАТ-16 АДЮИ.062841.002-06 1 2 4140 419 12
СЭАТ-17 АДЮИ.062841.002-07 1 2 2440 470 24 БЕЛАЗ
СЭАТ-18 АДЮИ.062841.002-08 1 2 6130 532 Гомсельмаш
СЭАТ-19 АДЮИ.062841.002-09 1 2 2810 450 МоАЗ
СЭАТ-20 АДЮИ.062841.002-10 1 2 2100 432 УРАЛАЗ
СЭАТ-21 АДЮИ.062841.002-11 1 3 435 12
СЭАТ-22 АДЮИ.062841.002-12 392×290×145 (10) 1 1 2960 1128 24 МАЗ
СЭАТ-23 АДЮИ.062841.002-13 1 3 3760 1148 МАЗ
СЭАТ-24 АДЮИ.062841.002-14 168×100×200 (2) 1 2 6000 590 12 МТЗ
СЭАТ-25 АДЮИ.062841.002-15 392×290×145 (10) 1 3 4380 2100 24 МАЗ
СЭАТ-26 АДЮИ.062841.002-16 1 3 4260 1180 МАЗ
СЭАТ-27 АДЮИ.062841.002-17 168×100×200 (2) - 1 4000 470 12 Гомсельмаш
СЭАТ-28 АДЮИ.062841.002-18 - 1 - 410 МАЗ
СЭАТ-29 АДЮИ.062841.002-19 1 - 2070 435 24 МАЗ
СЭАТ-30 АДЮИ.062841.002-20 392×290×145 (10) 1 - 4560 1195 МАЗ
СЭАТ-31 АДЮИ.062841.002-21 168×100×200 (2) 1 - 3060 445 МАЗ
СЭАТ-32 АДЮИ.062841.002-22 1 - 4750 480 МАЗ
СЭАТ-33 АДЮИ.062841.003 160×100×176 (2) - 372 12
СЭАТ-33М АДЮИ.062841.002-30 168×100×200 (2) 340
СЭАТ-33М1 АДЮИ.062841.003-02
СЭАТ-34 АДЮИ.062841.002-23 - 4 - 24
СЭАТ-35 АДЮИ.062841.002-24 1 2 1560 370 12
СЭАТ-36 АДЮИ.062841.003-01 160×100×176 (2) 1 - 372 24
СЭАТ-37 АДЮИ.062841.002-25 168×100×200 (2) 3 4260 540
СЭАТ-39 АДЮИ.062841.002-27 2700 455
СЭАТ-38 АДЮИ.062841.002-26 1 6130 500 24
СЭАТ-41 АДЮИ.062841.002-28 1 2
СЭАТ-42 АДЮИ.062841.002-29 1 3 5100
СЭАТ-43 АДЮИ.062841.002-31 392×290×145 (10) - 6400 1500
СЭАТ-44 АДЮИ.062841.002-32
СЭАТ-46 АДЮИ.062841.002-34 168×100×200(2) 3100 530
СЭАТ-47 АДЮИ.062841.002-33 392×290×145(10) 4560 1200
СЭАТ-48 АДЮИ.062841.002-35 168×100×200(2) 5500 530

Пример записи стеклоомывателя СЭАТ в других документах и (или) при заказе:

«Стеклоомыватель СЭАТ-01 АДЮИ.060280.001 ТУ»

  • Климатическое исполнение О2 по ГОСТ 15150, но при этом нижнее рабочее значение температуры окружающей среды при эксплуатации устанавливают равным минус 20˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации устанавливают равным плюс 70˚С.

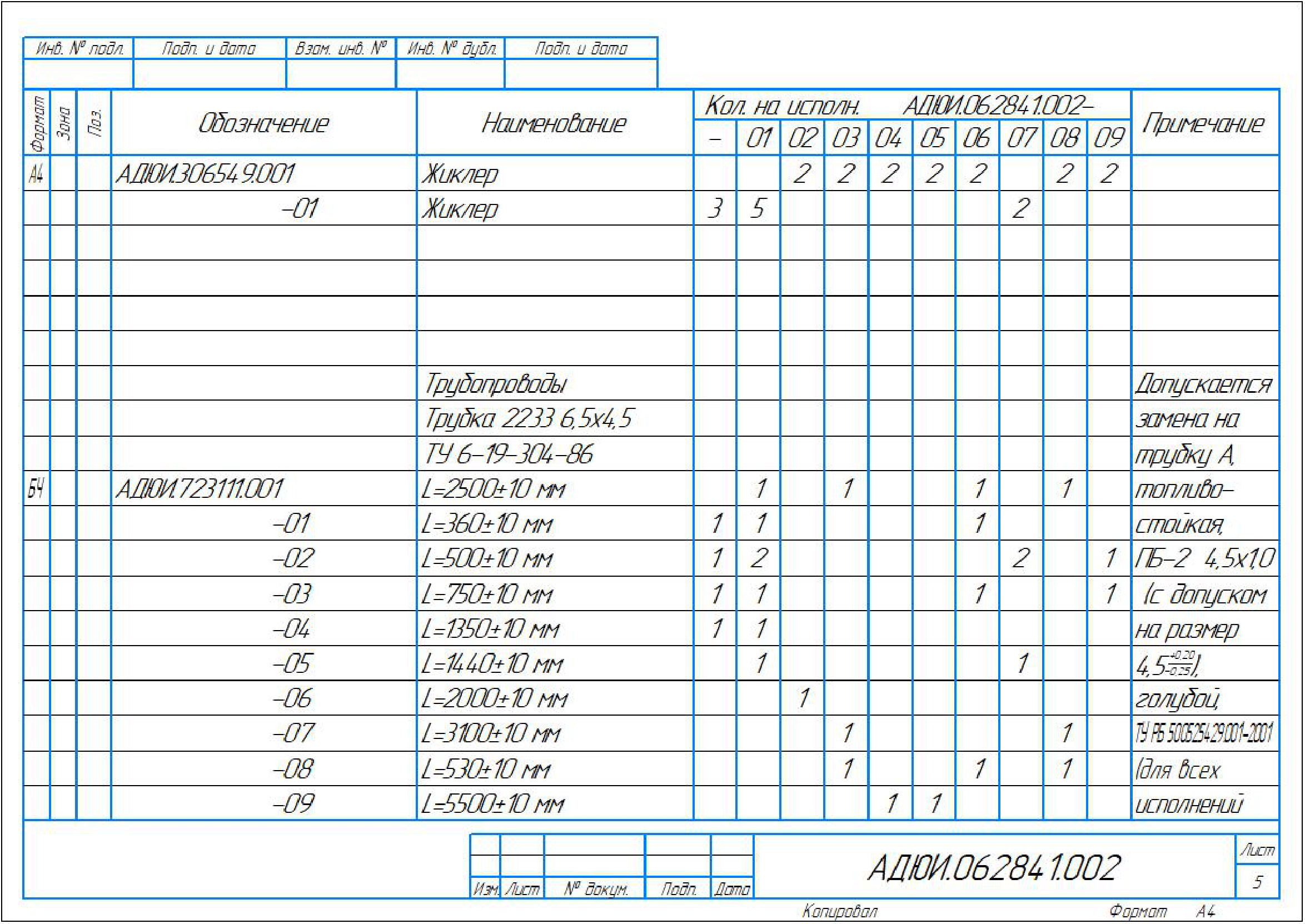

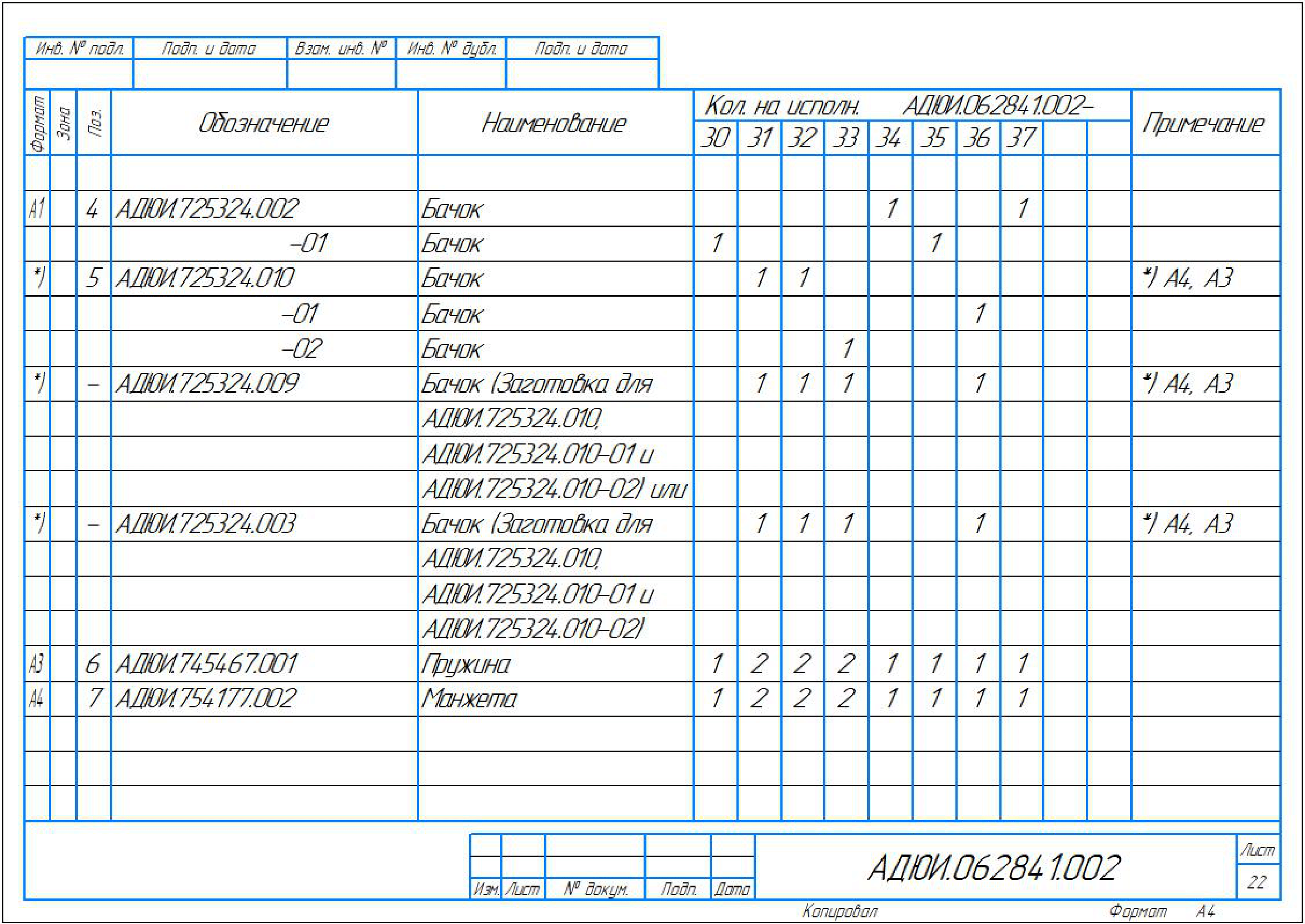

Комплектация СЭАТ

СЭАТ АДЮИ.062841.002

СЭАТ АДЮИ.062841.002

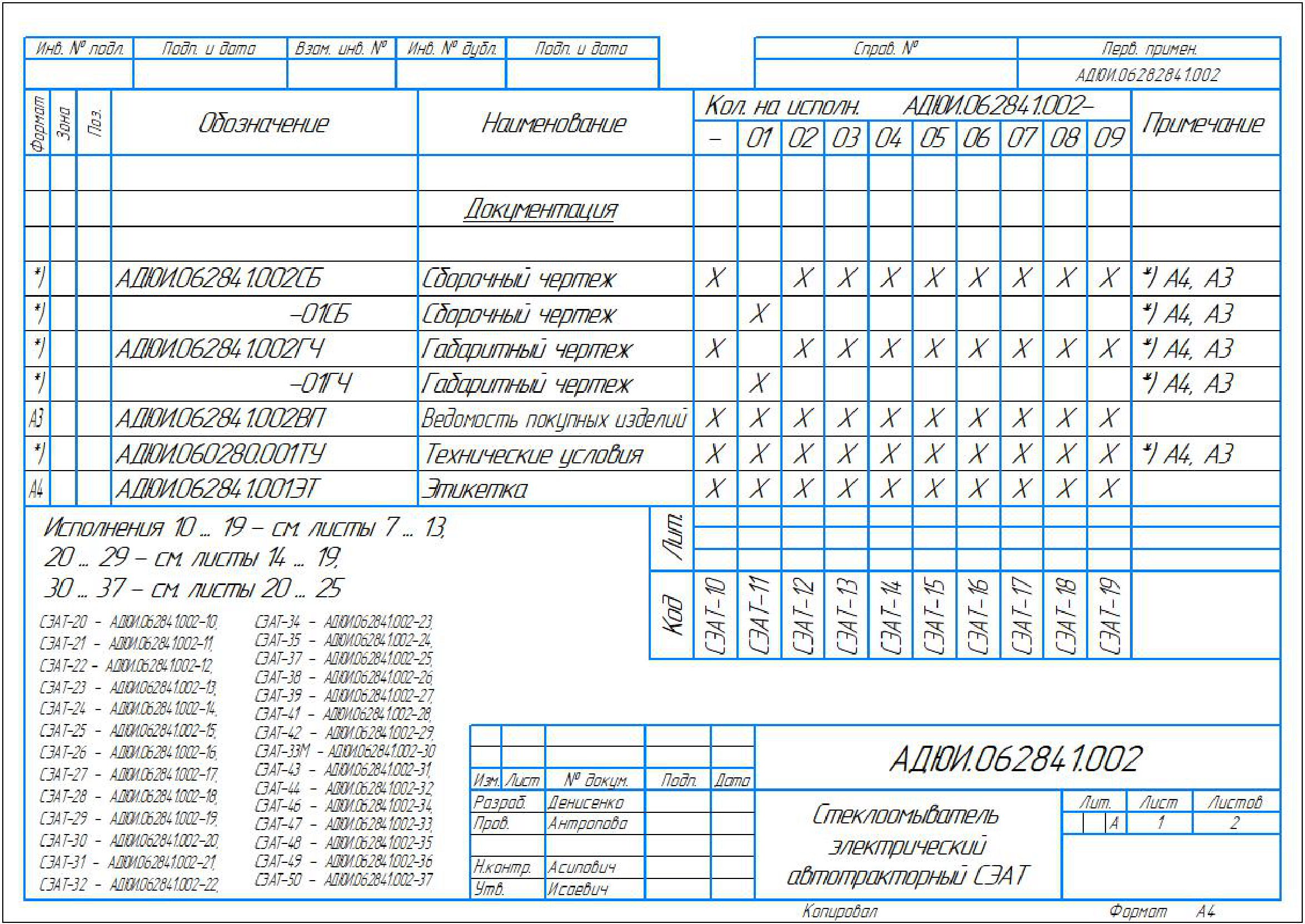

СЭАТ АДЮИ.062841.002(1)

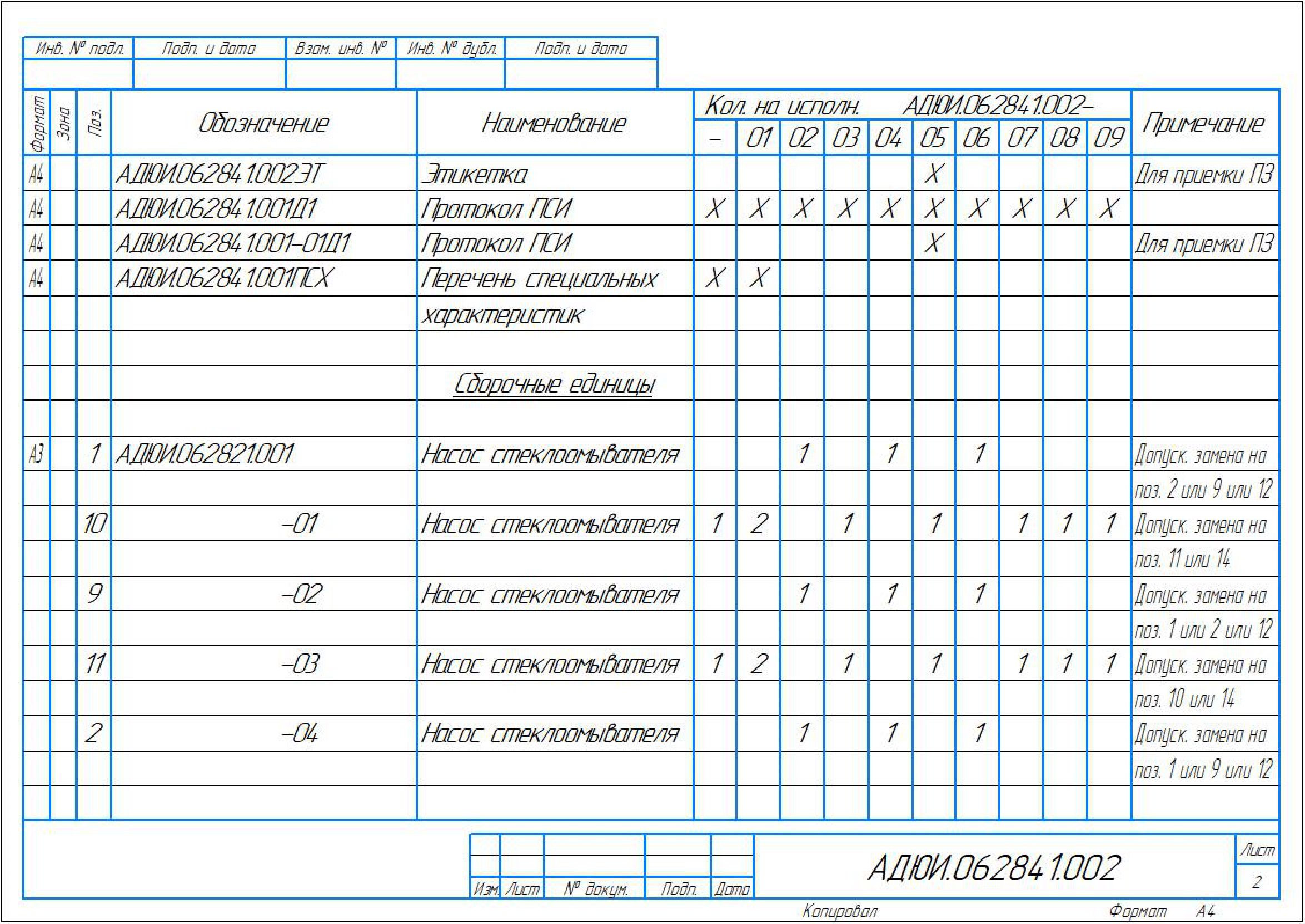

СЭАТ АДЮИ.062841.002(2)

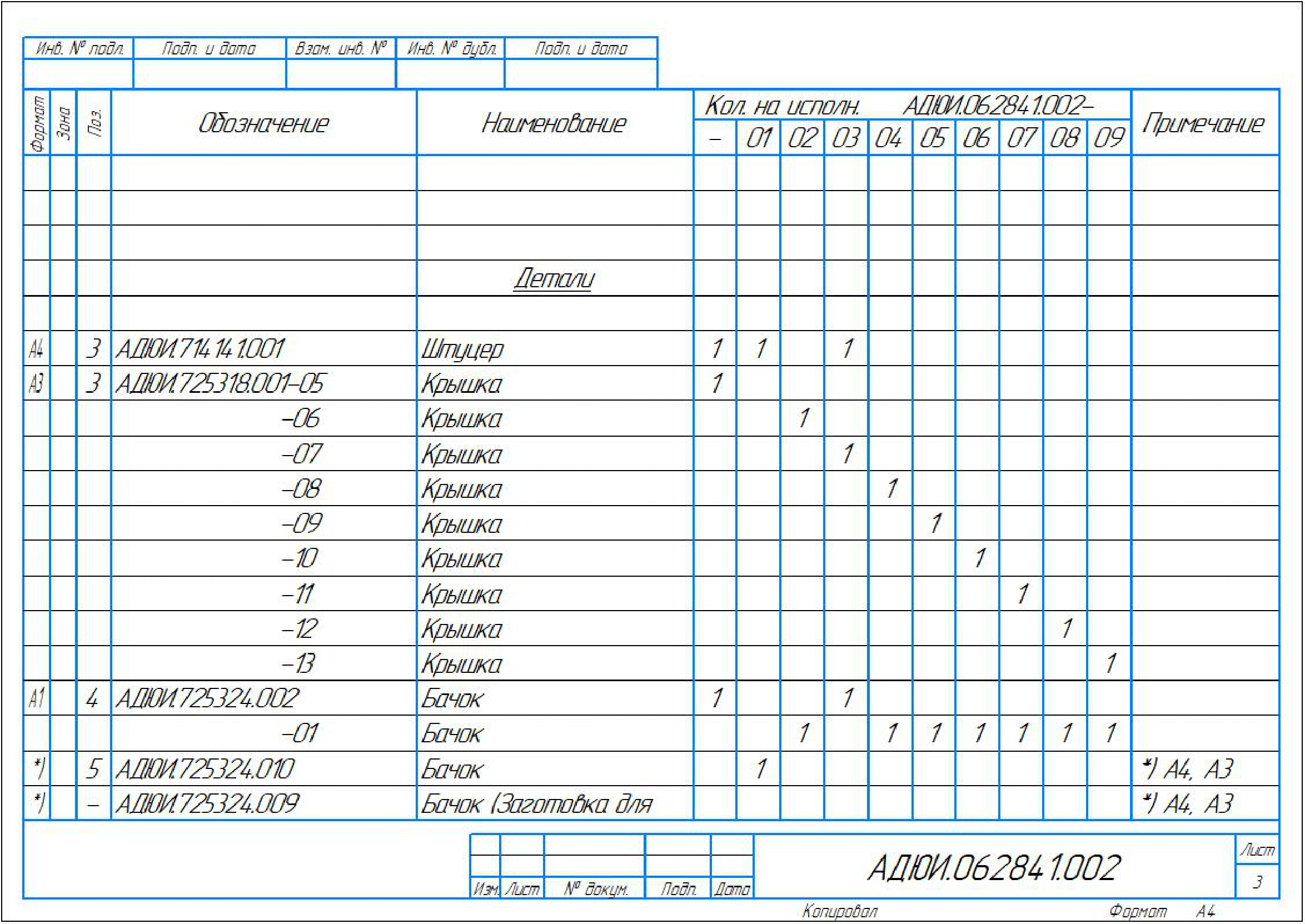

СЭАТ АДЮИ.062841.002(3)

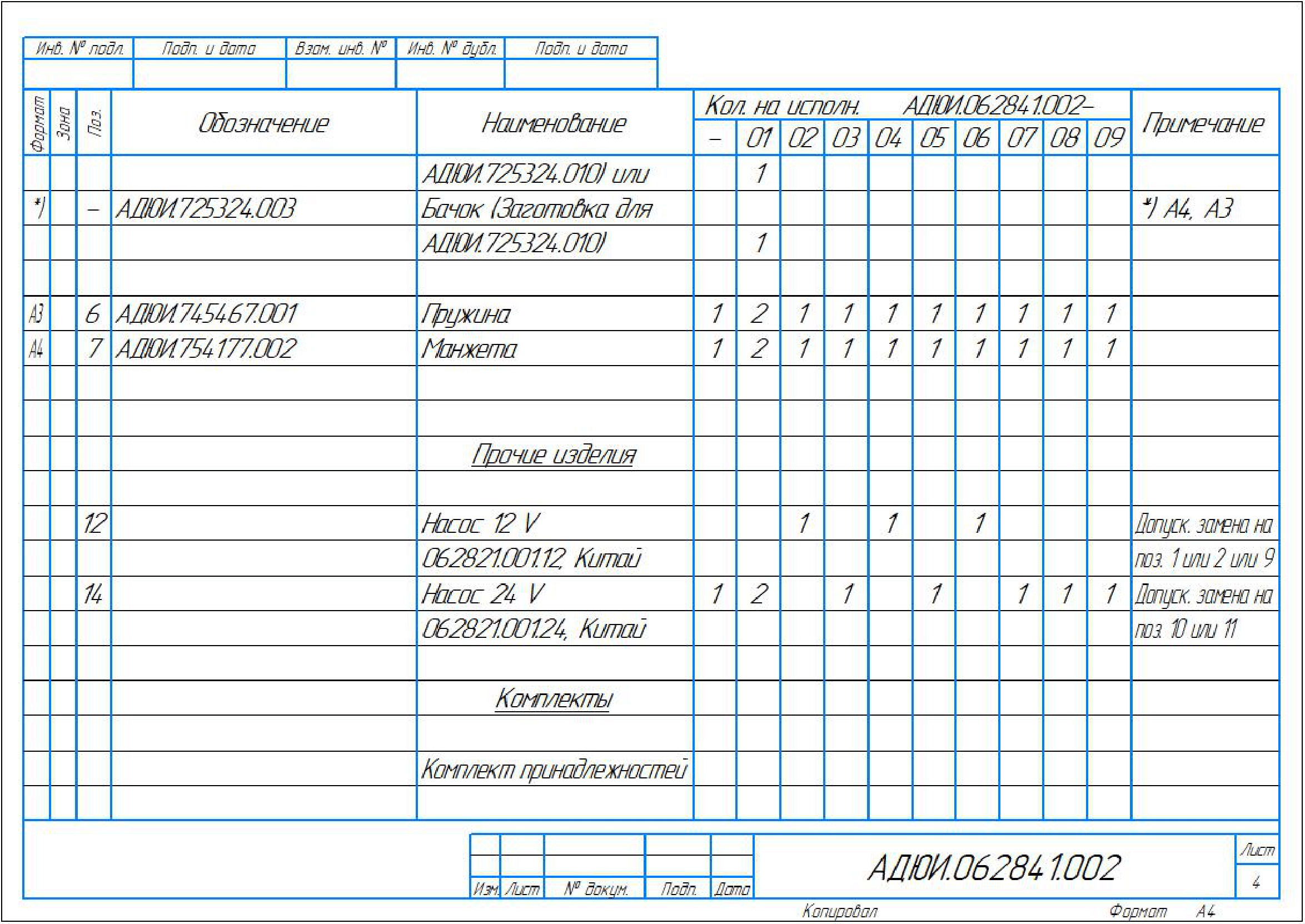

СЭАТ АДЮИ.062841.002(4)
СЭАТ АДЮИ.062841.002(5)

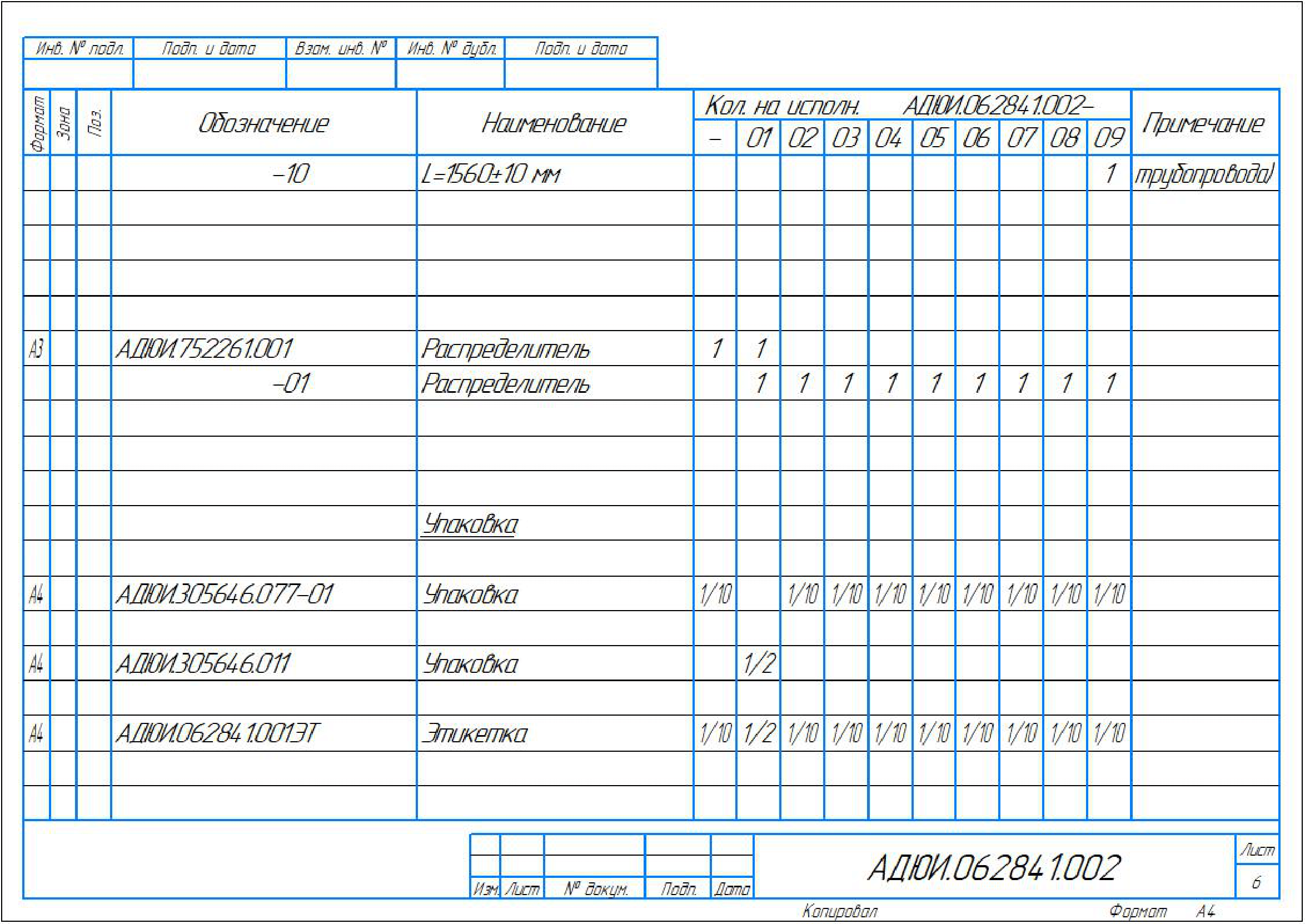

СЭАТ АДЮИ.062841.002(6)
СЭАТ АДЮИ.062841.002(7)

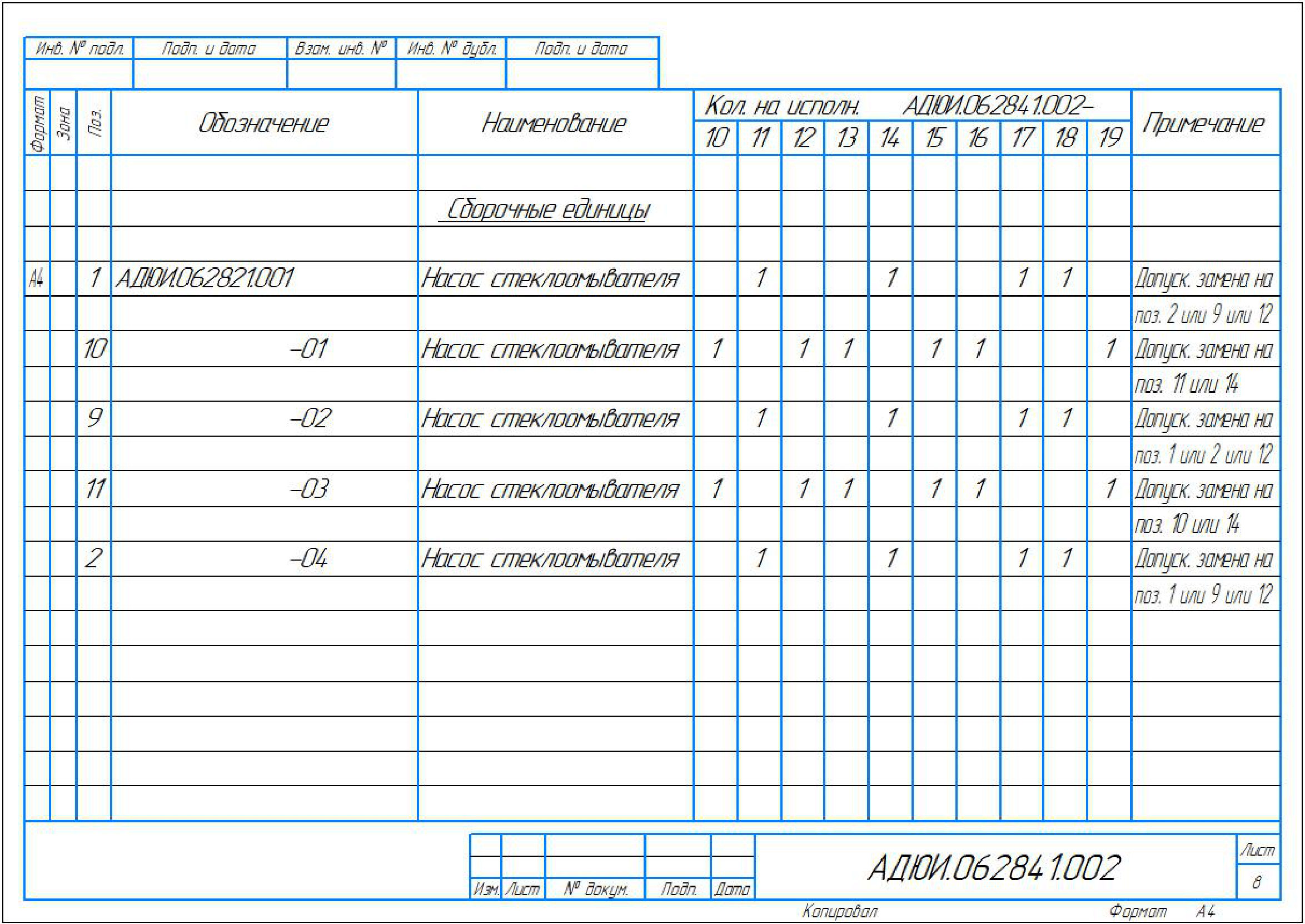

СЭАТ АДЮИ.062841.002(8)

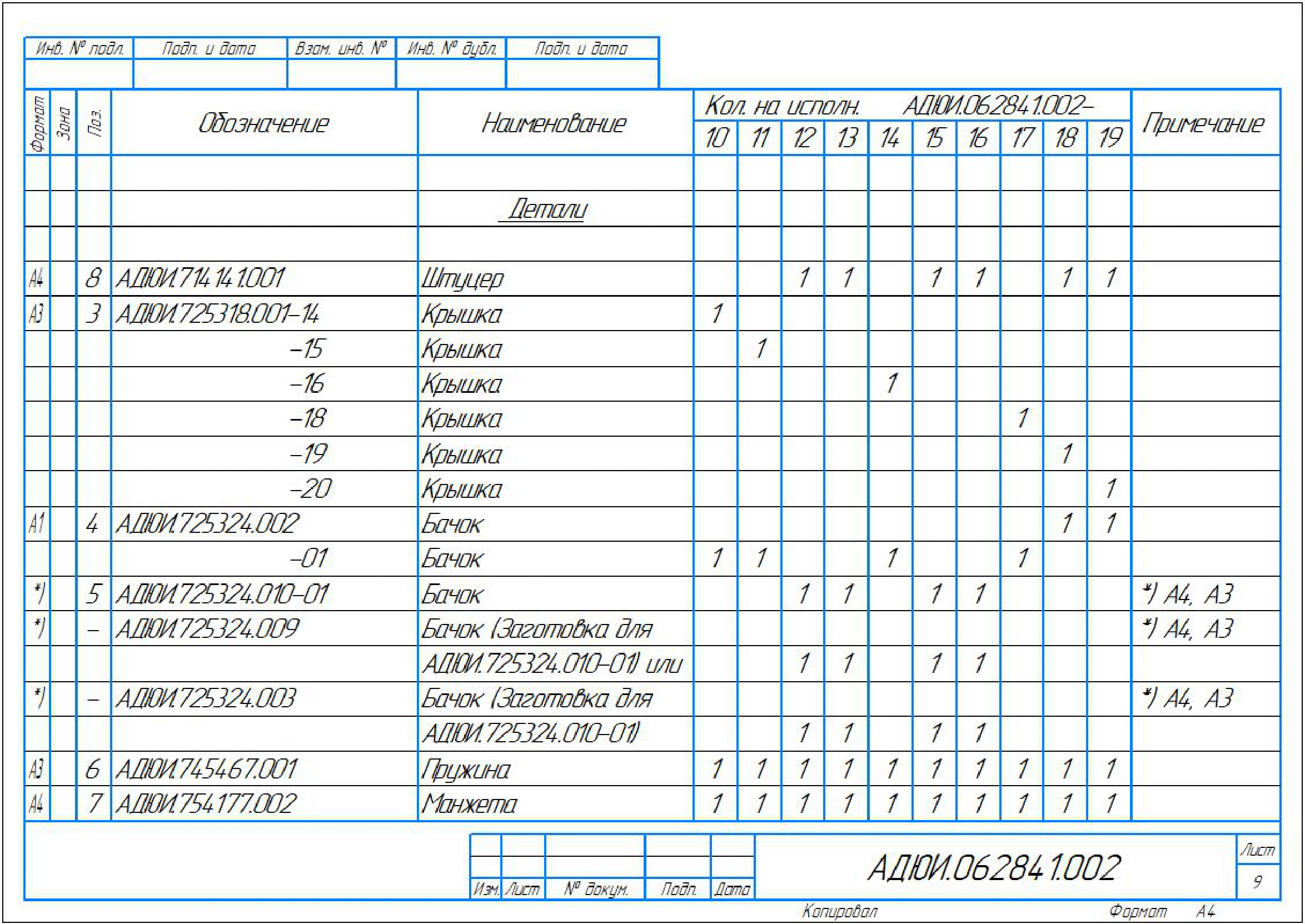

СЭАТ АДЮИ.062841.002(9)

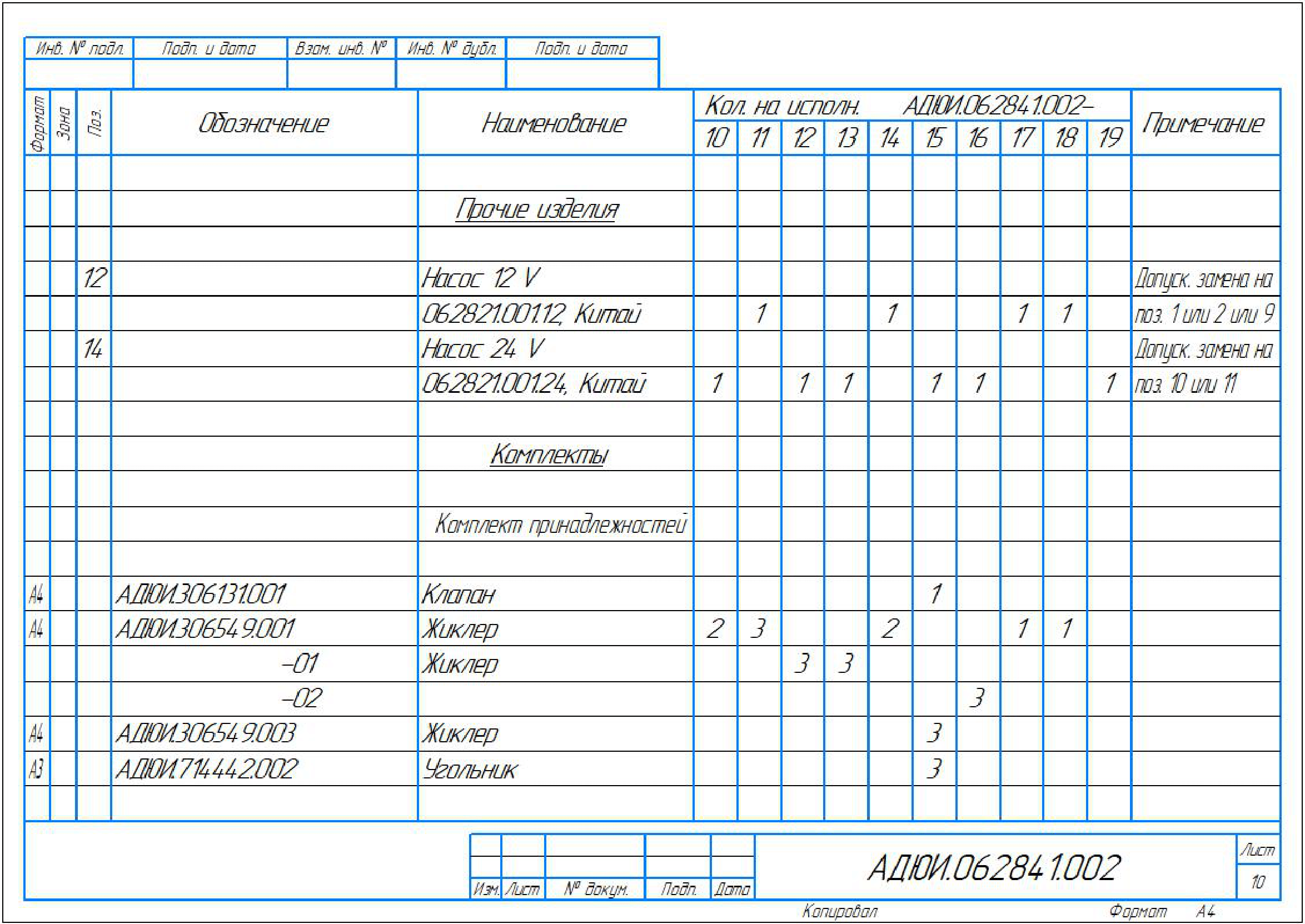

СЭАТ АДЮИ.062841.002(10)

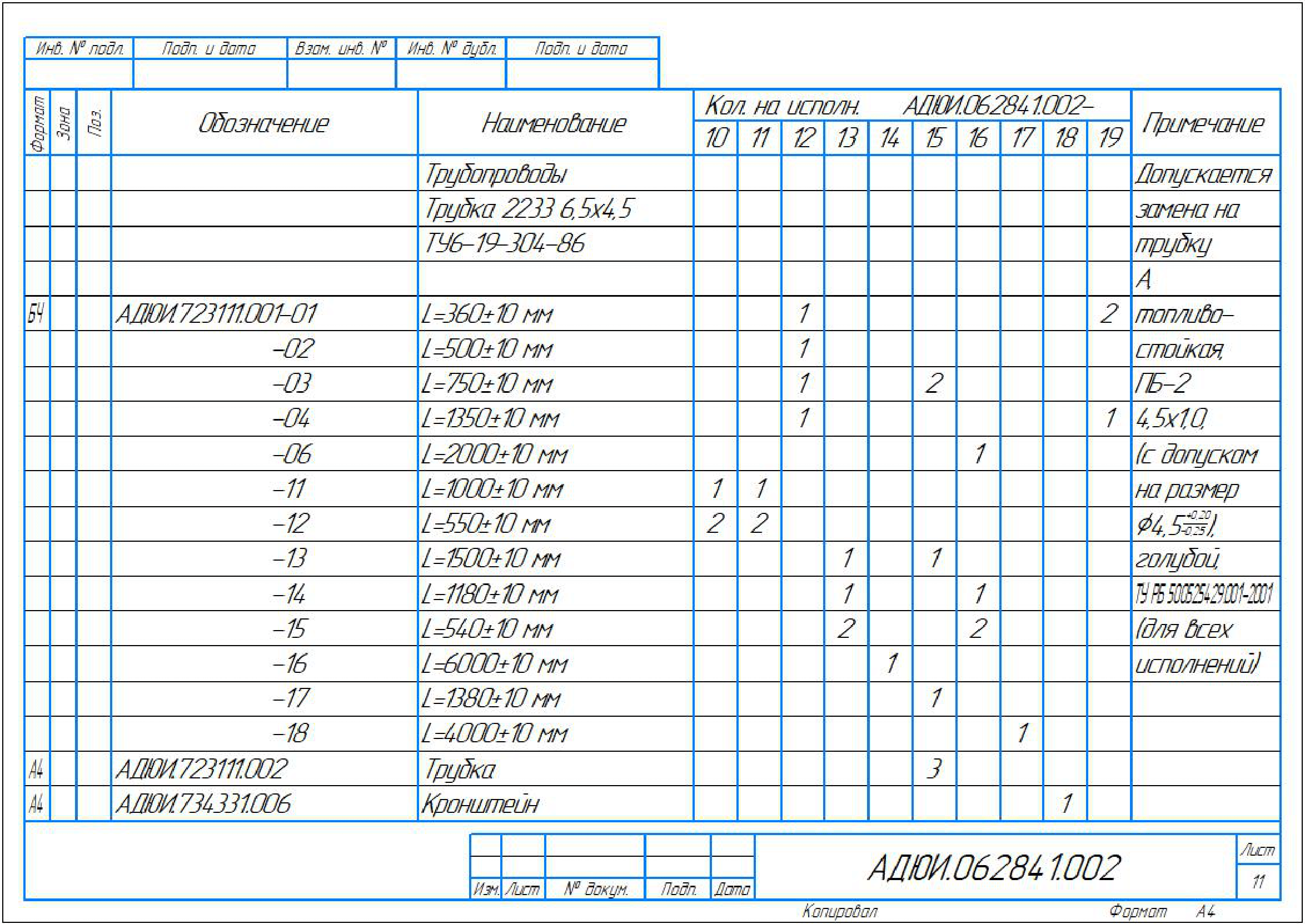

СЭАТ АДЮИ.062841.002(11)

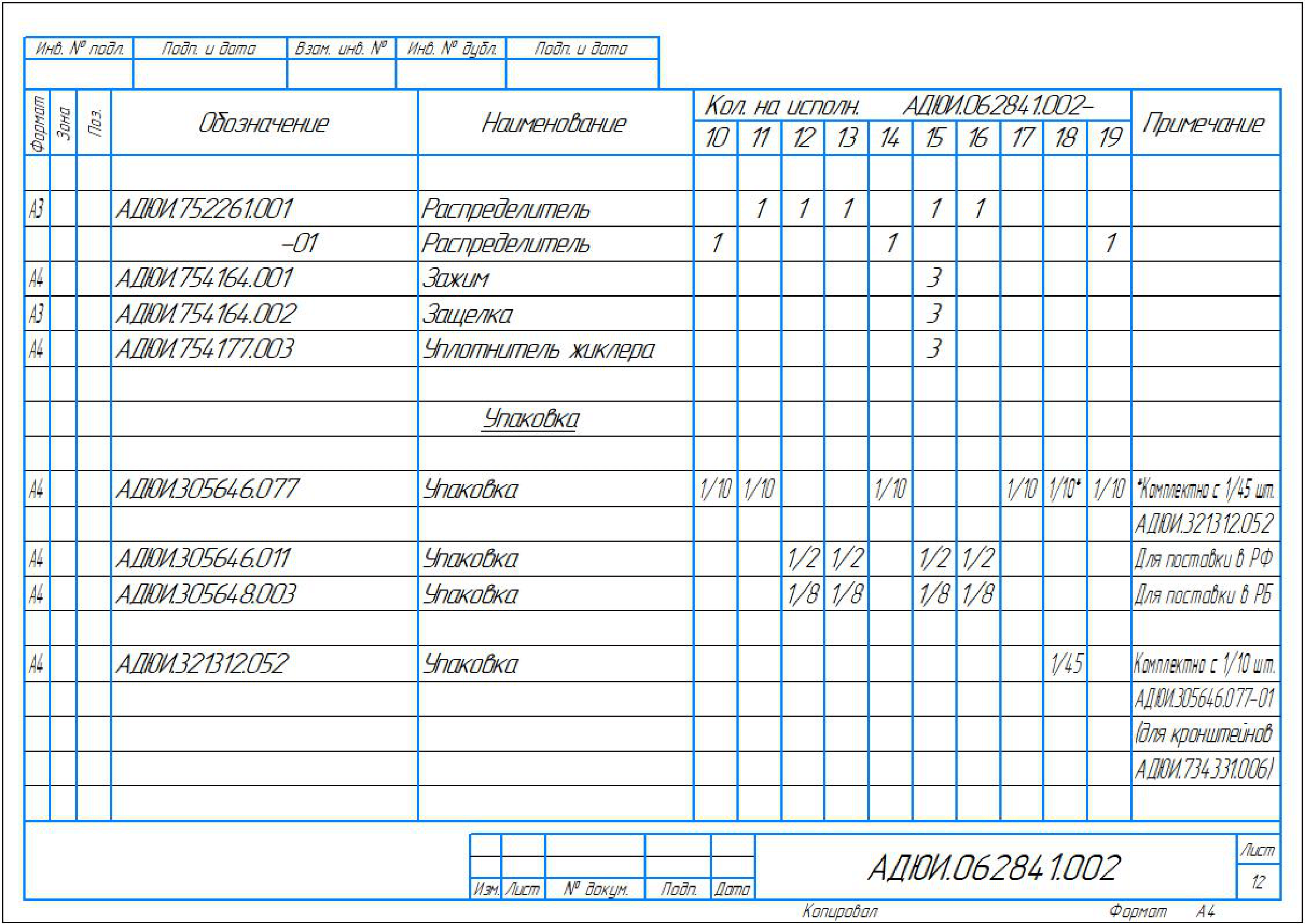

СЭАТ АДЮИ.062841.002(12)

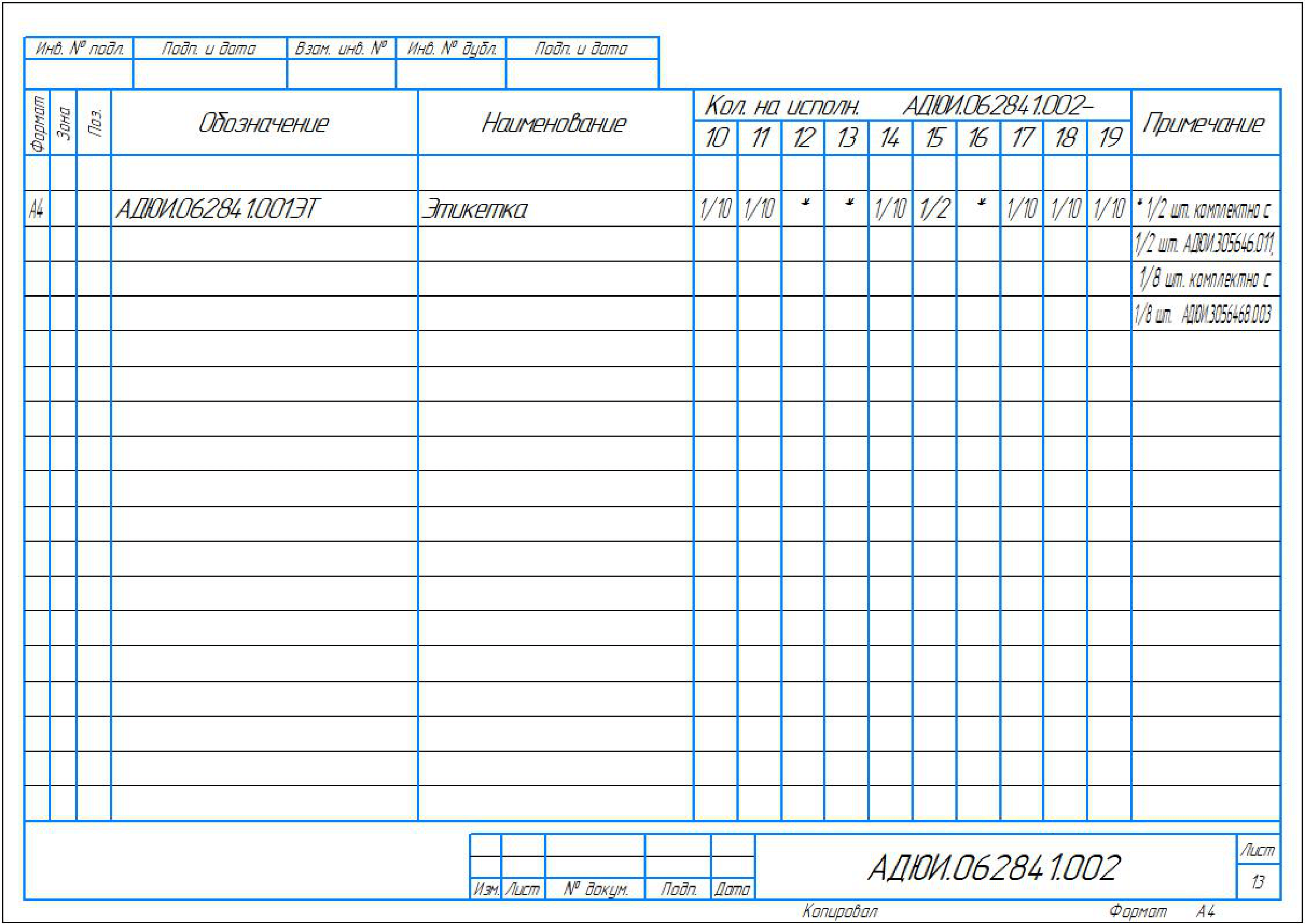

СЭАТ АДЮИ.062841.002(13)

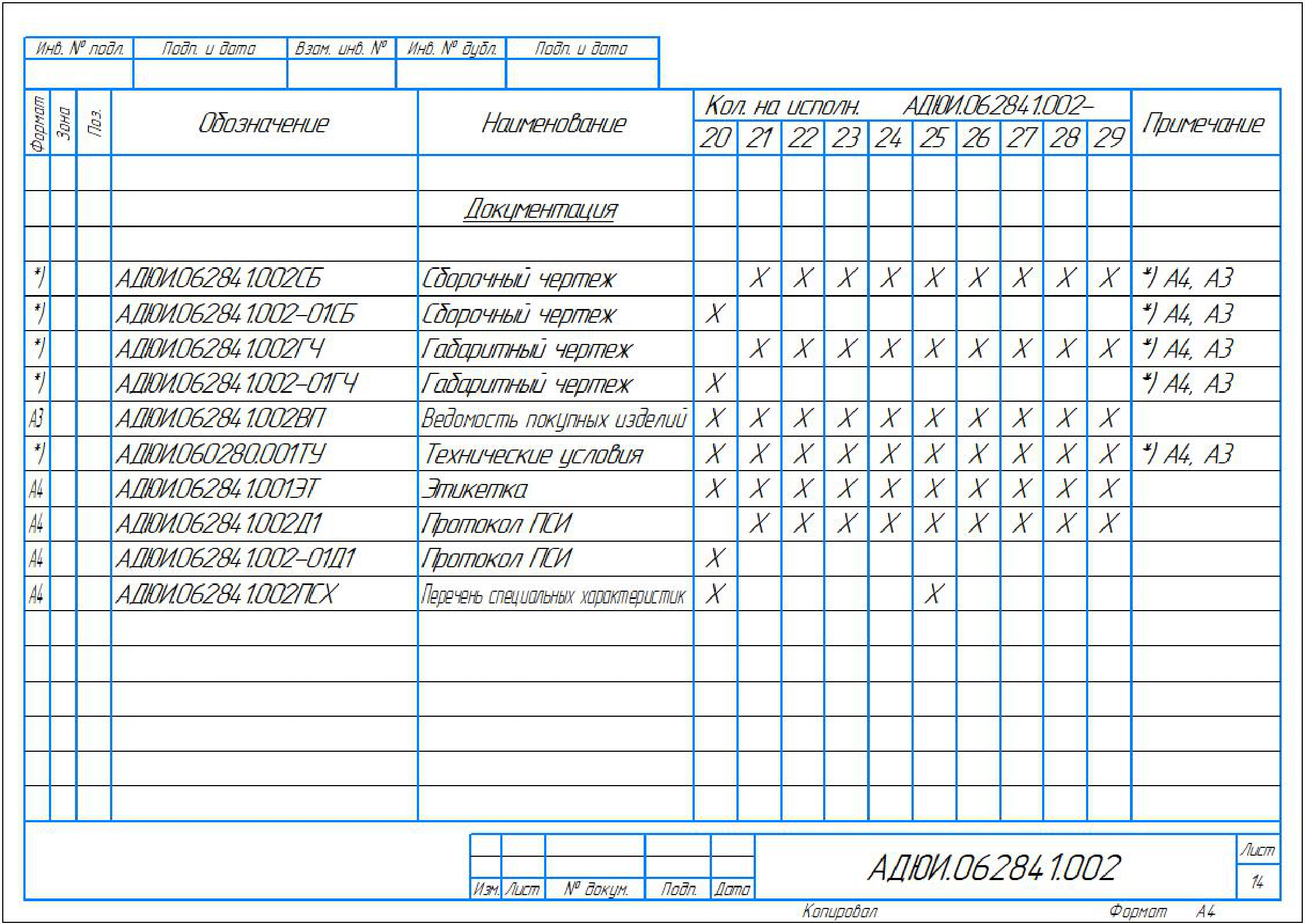

СЭАТ АДЮИ.062841.002(14)

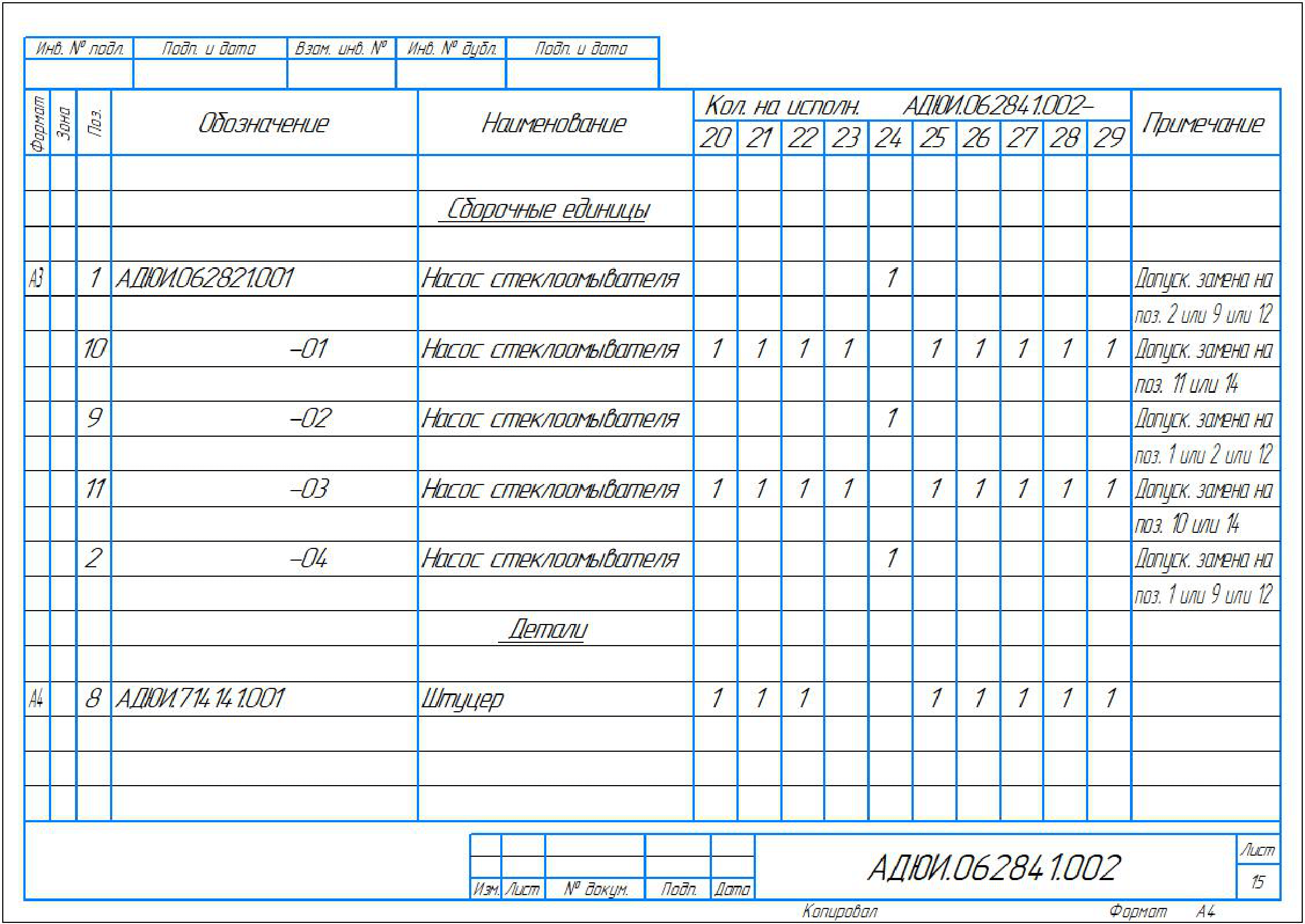

СЭАТ АДЮИ.062841.002(15)

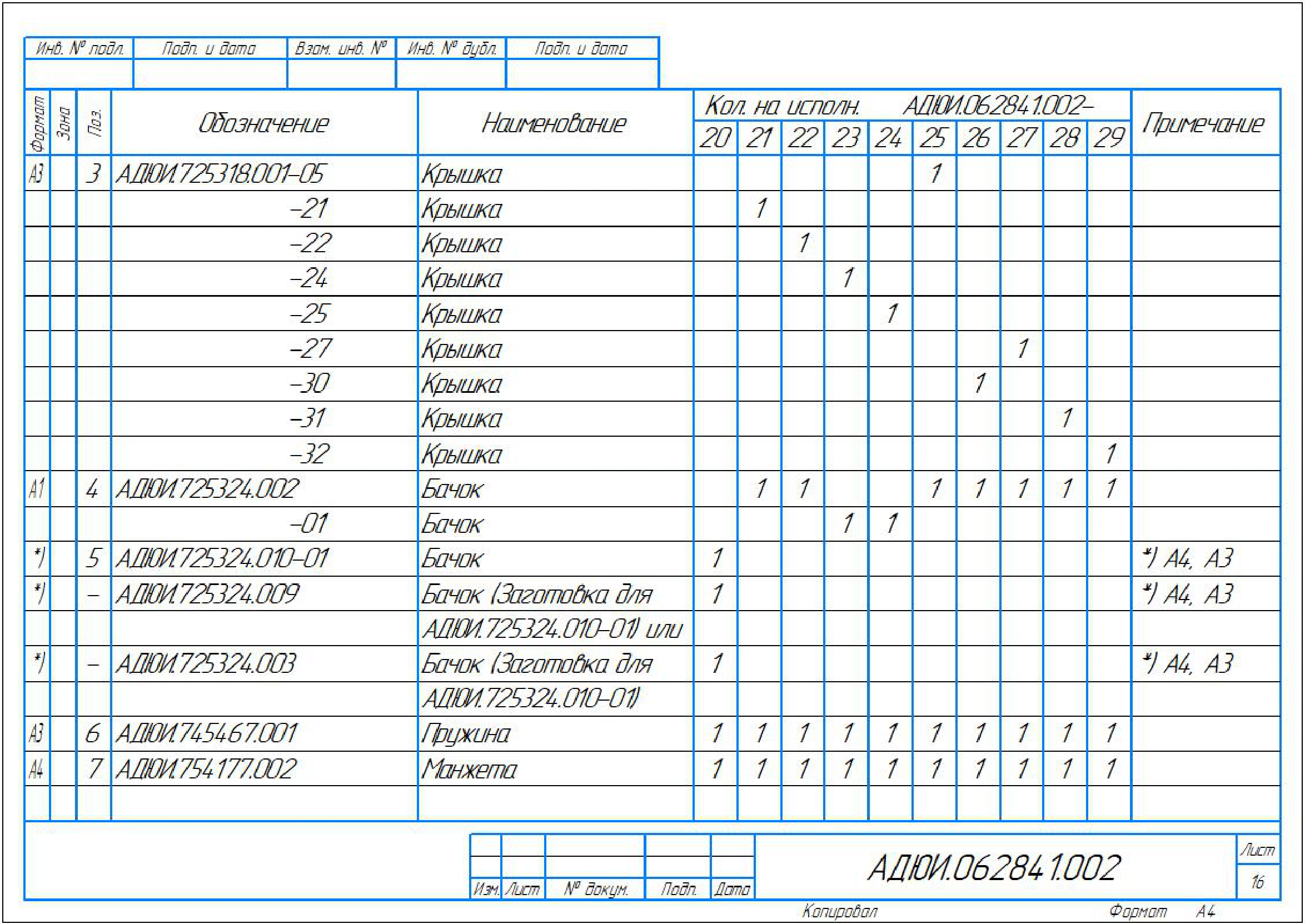

СЭАТ АДЮИ.062841.002(16)

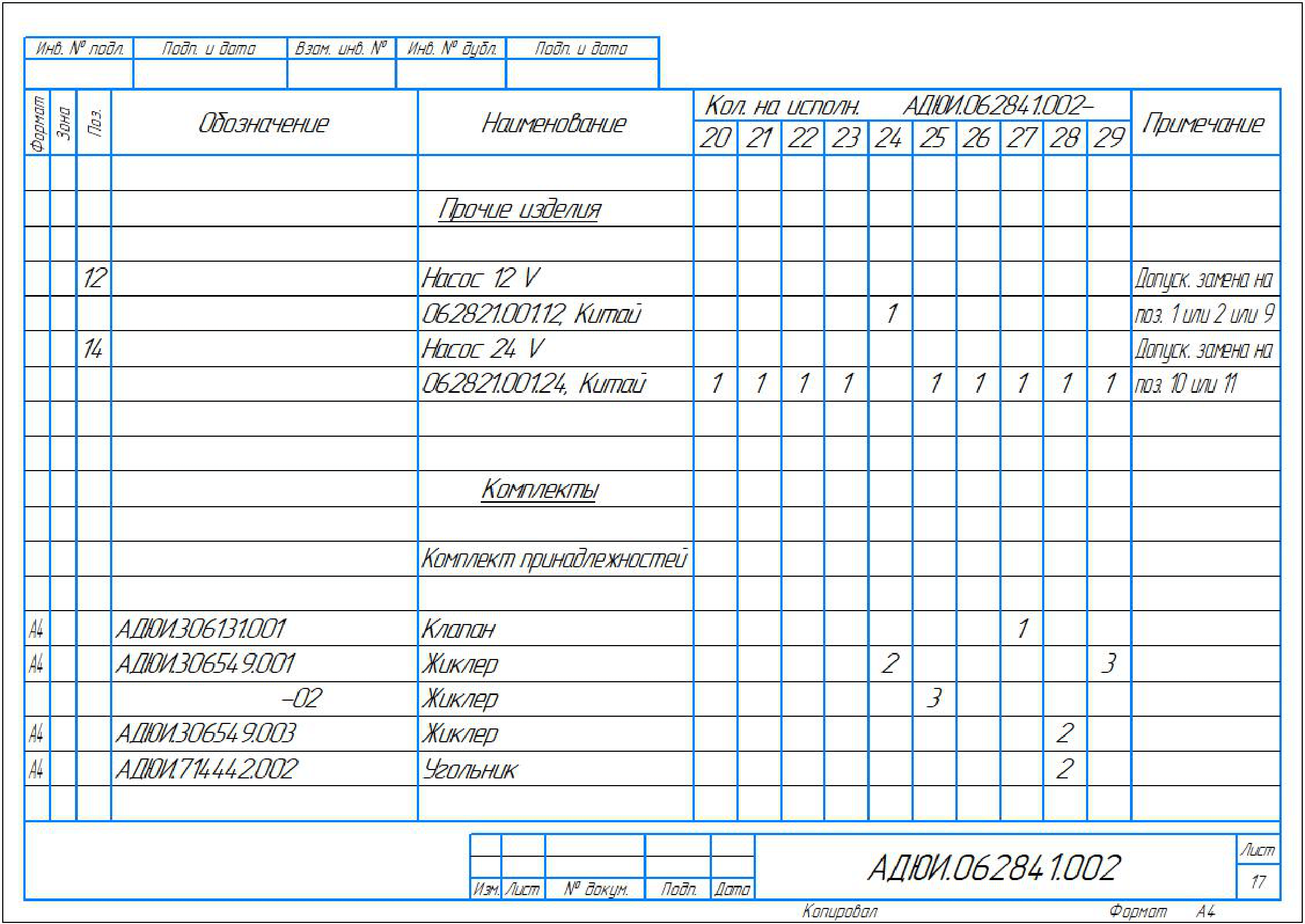

СЭАТ АДЮИ.062841.002(17)

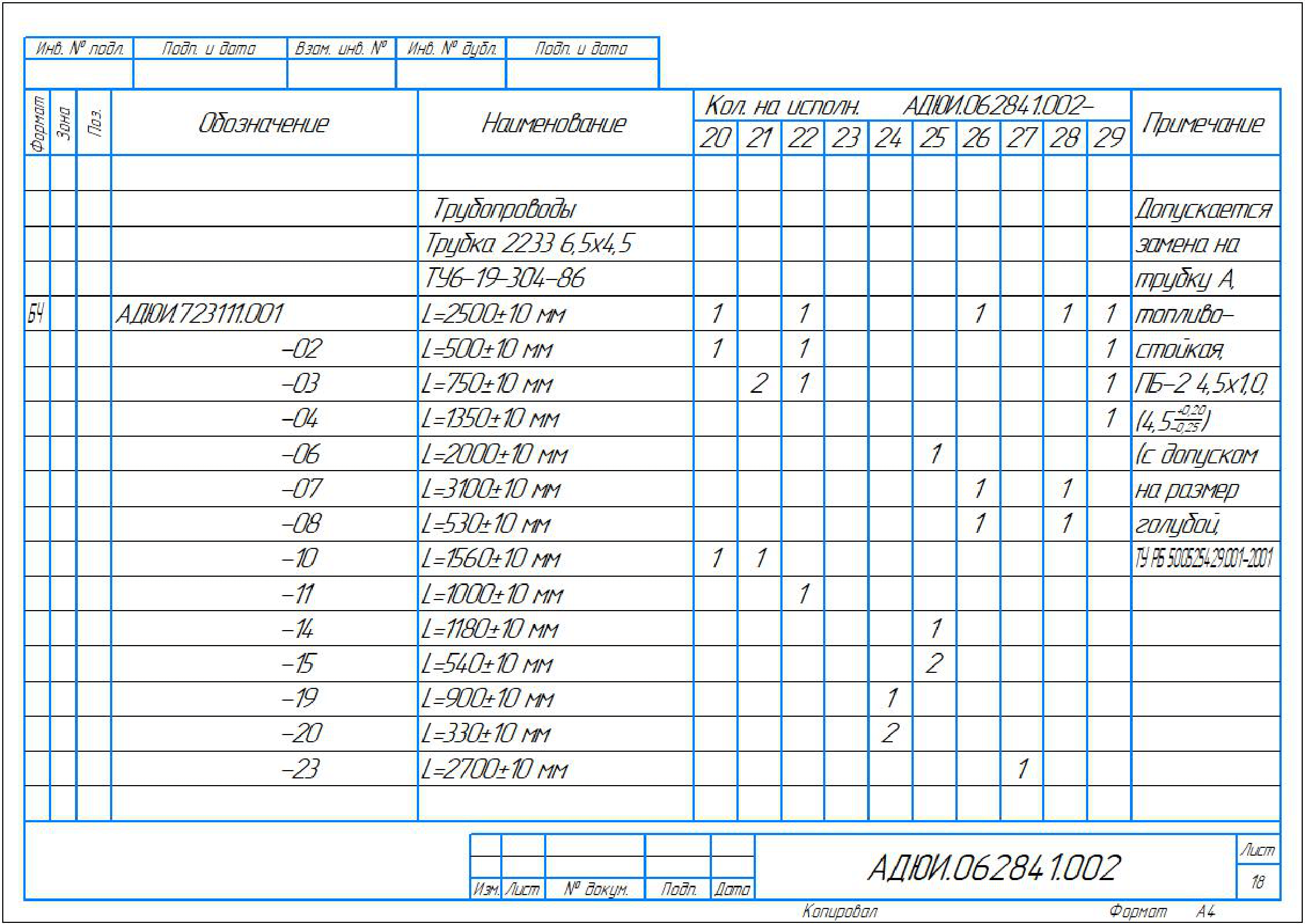

СЭАТ АДЮИ.062841.002(18)

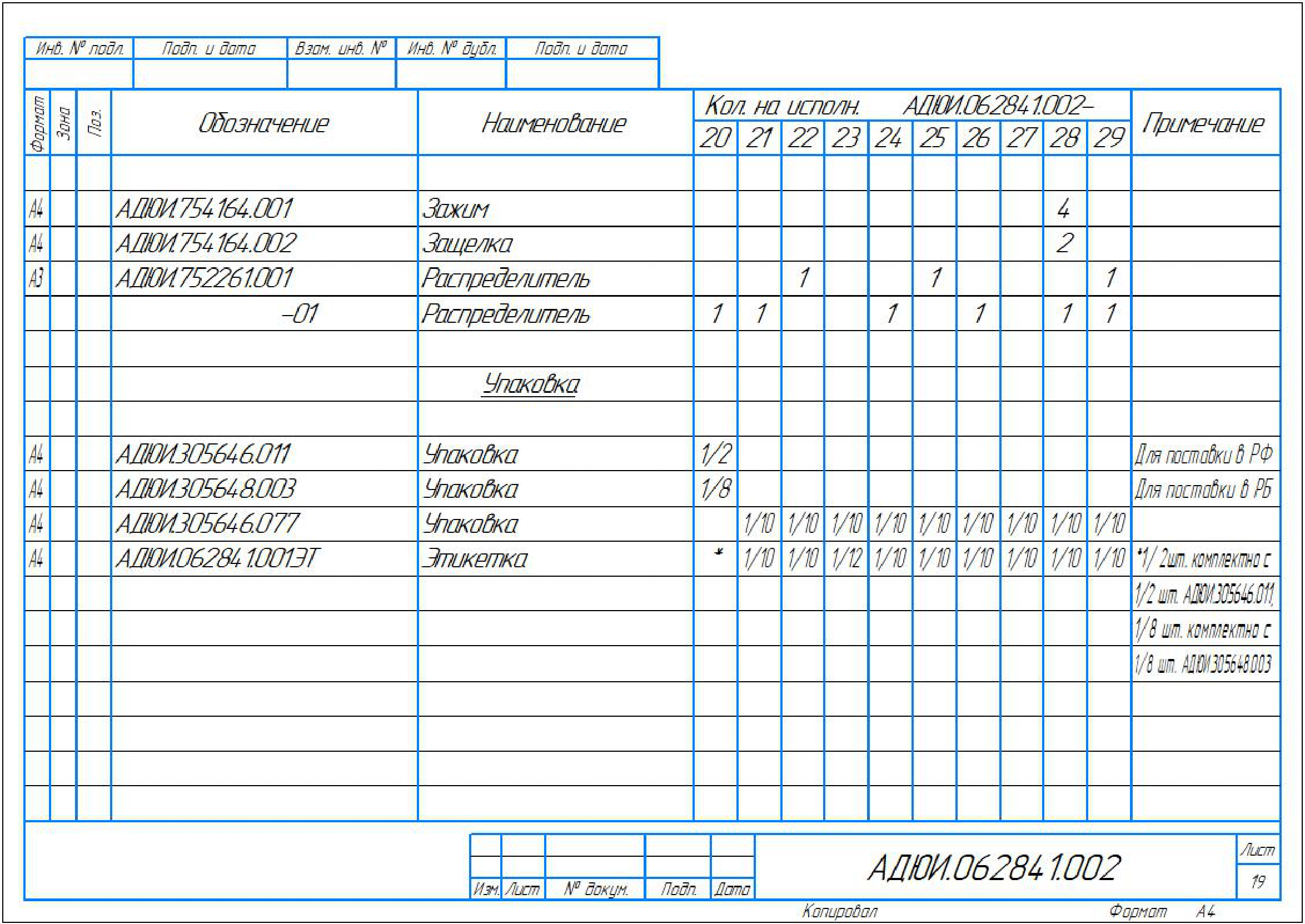

СЭАТ АДЮИ.062841.002(19)

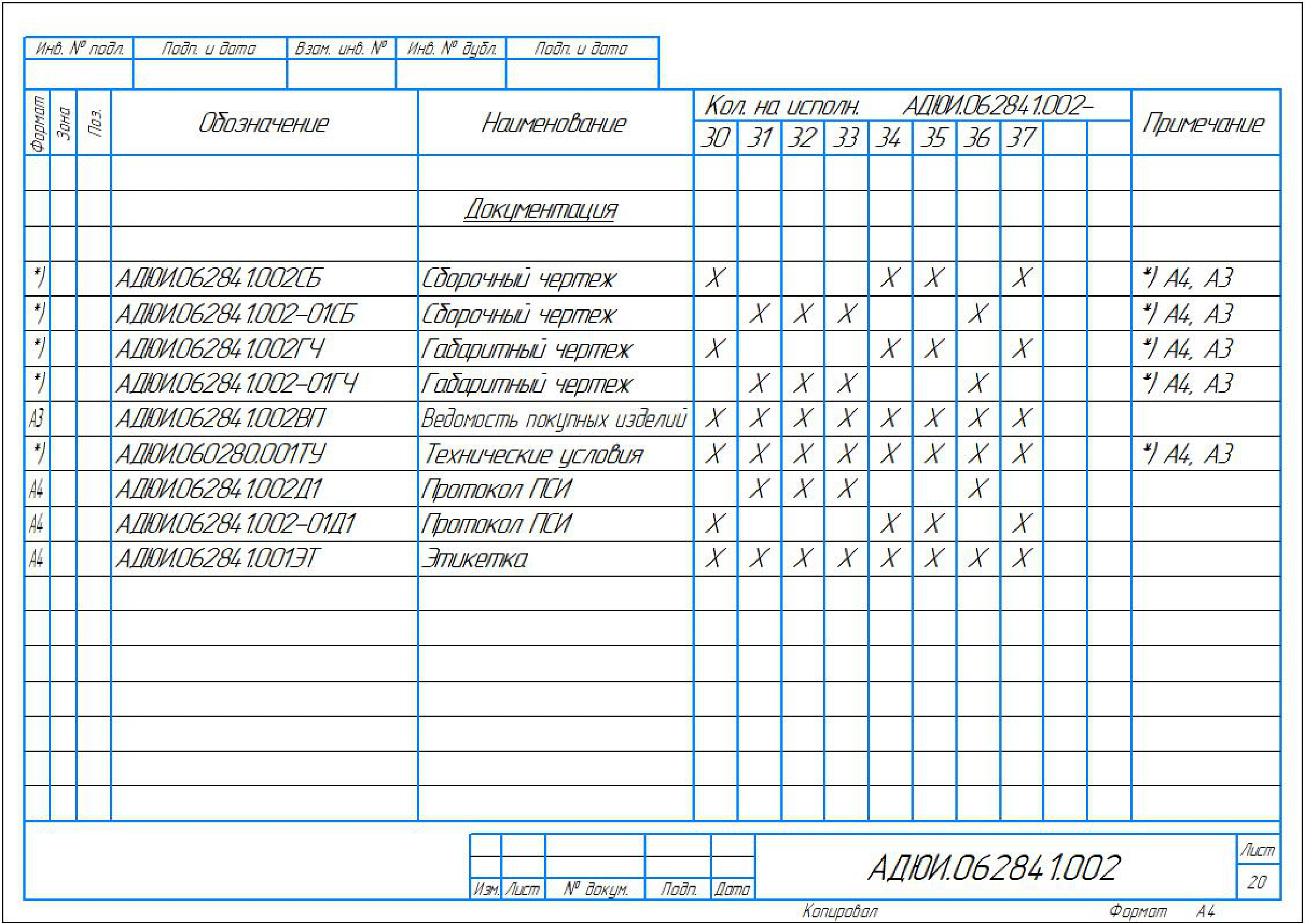

СЭАТ АДЮИ.062841.002(20)

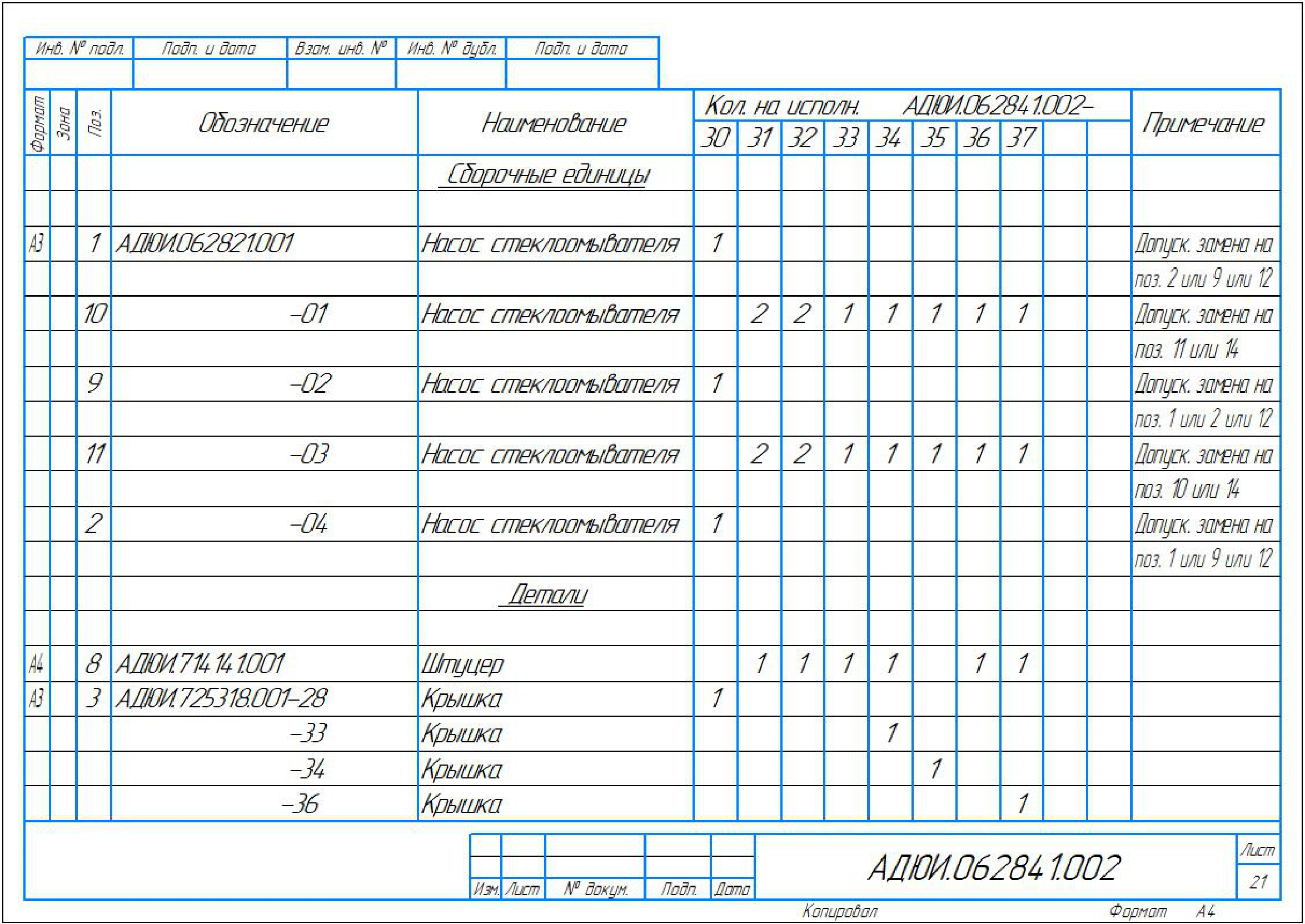

СЭАТ АДЮИ.062841.002(21)
СЭАТ АДЮИ.062841.002(22)

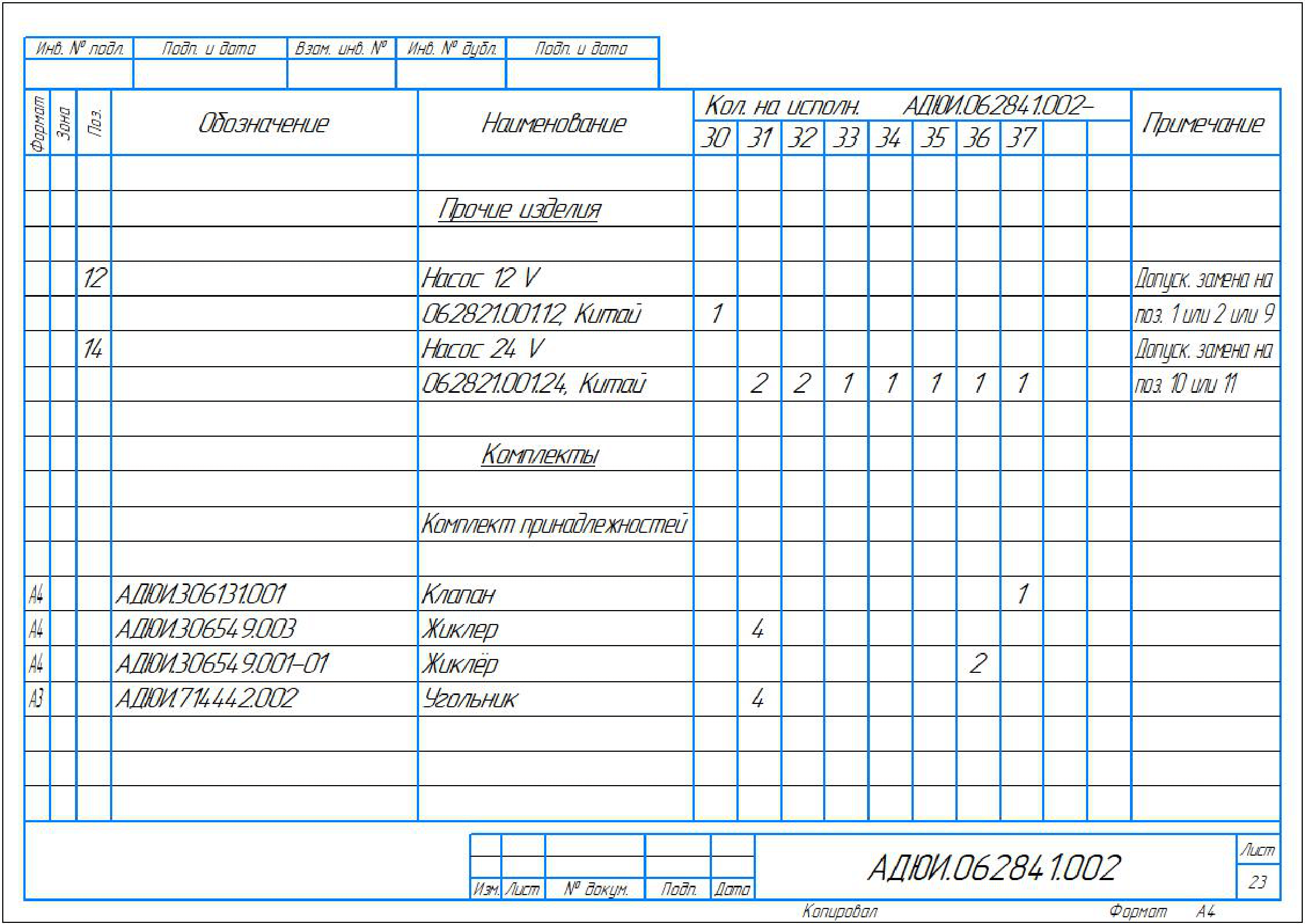

СЭАТ АДЮИ.062841.002(23)

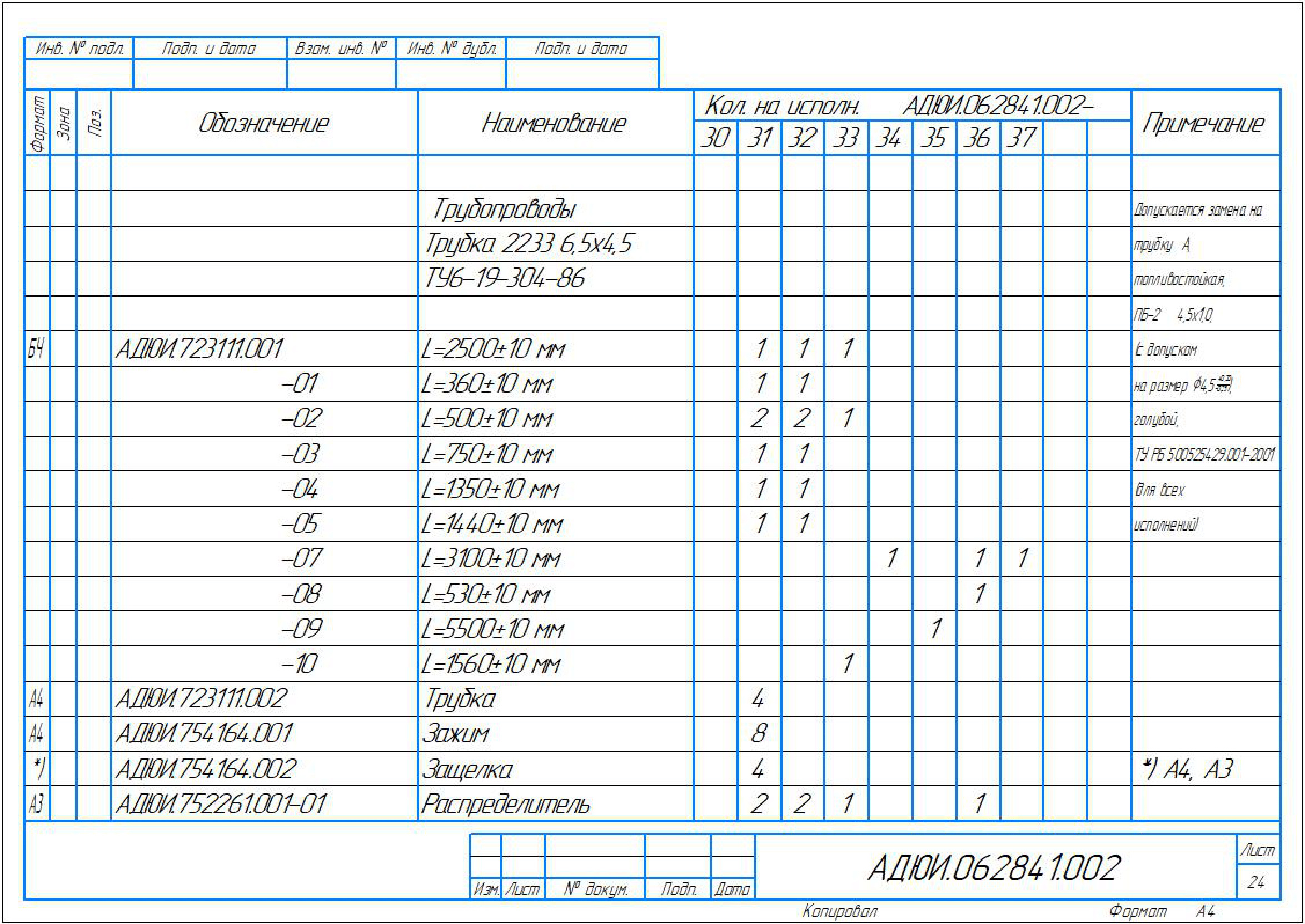

СЭАТ АДЮИ.062841.002(24)

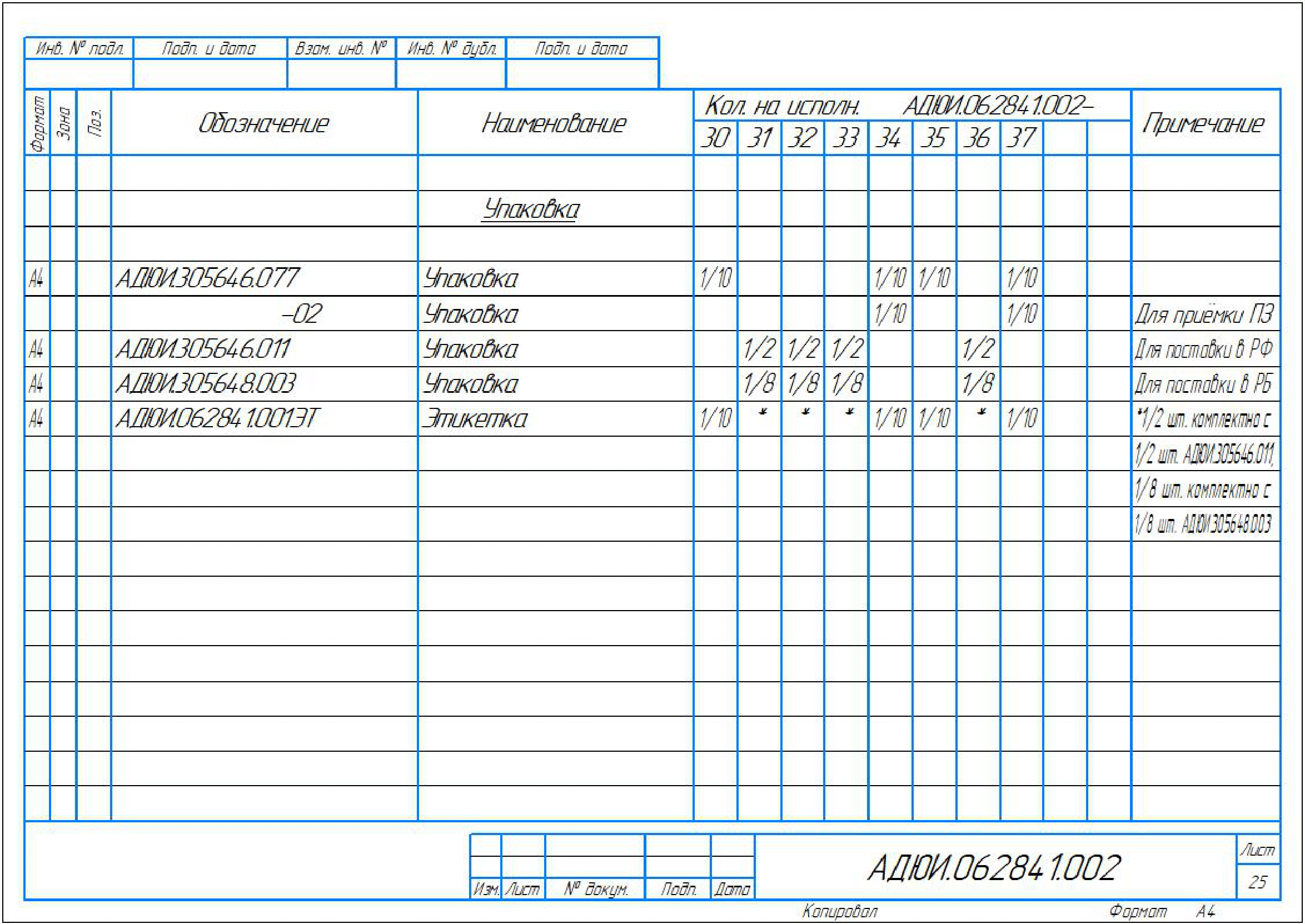

СЭАТ АДЮИ.062841.002(25)

Габаритные чертежи

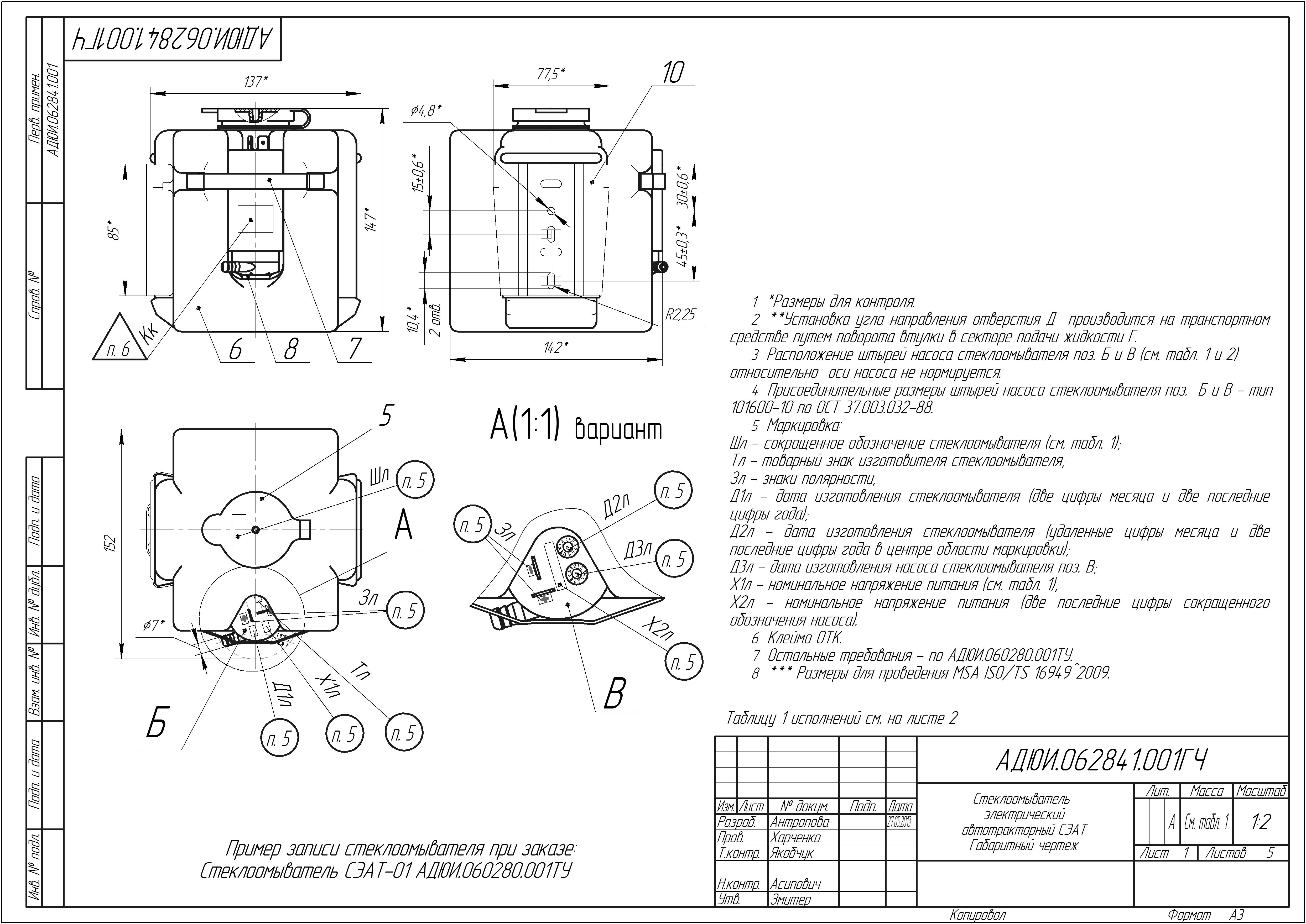

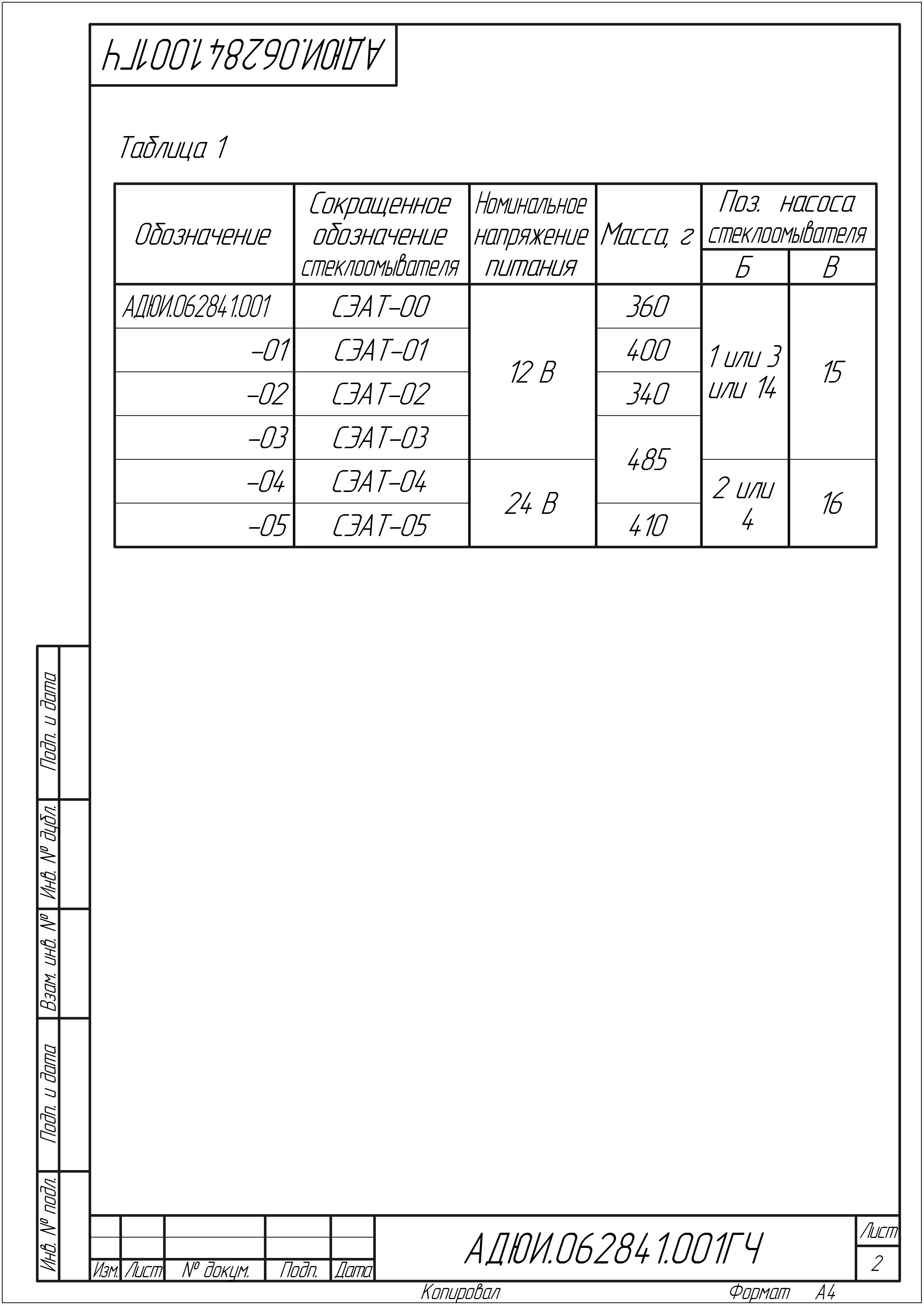

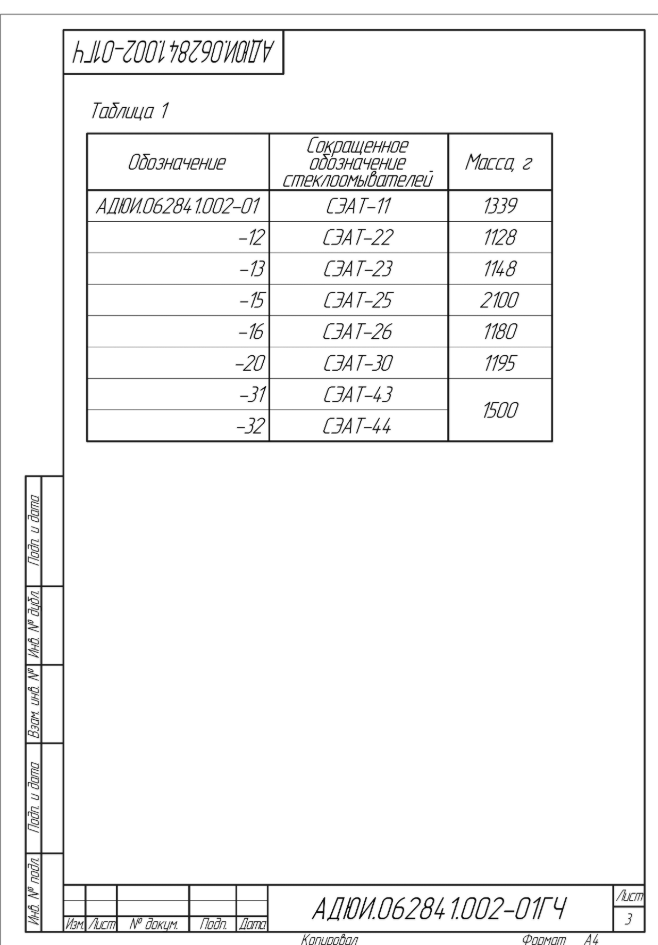

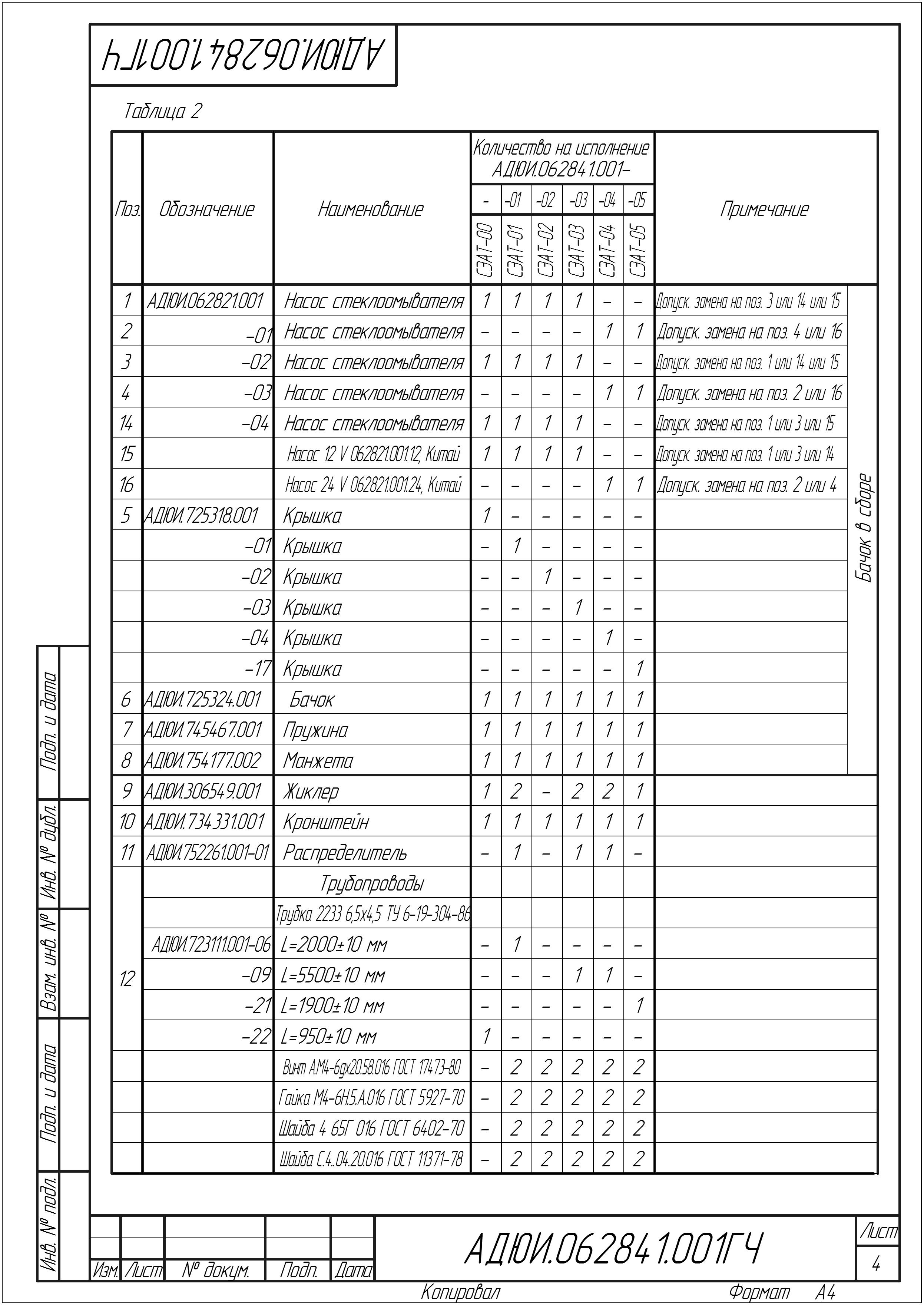

Габаритные чертежи СЭАТ-001

Габаритные чертежи СЭАТ-001
Габаритные чертежи СЭАТ-001
Габаритные чертежи СЭАТ-001
Габаритные чертежи СЭАТ-001

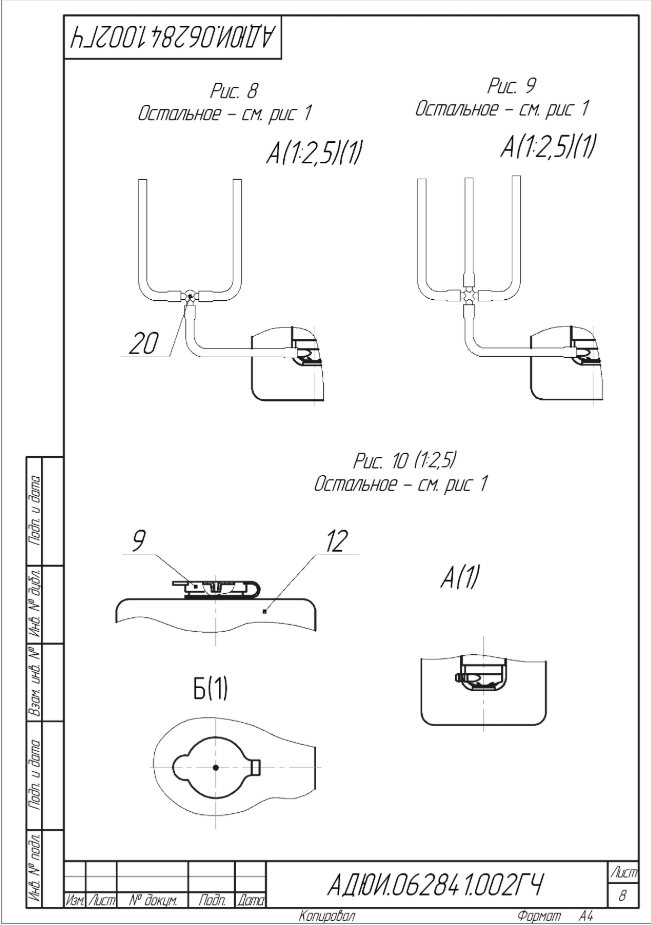

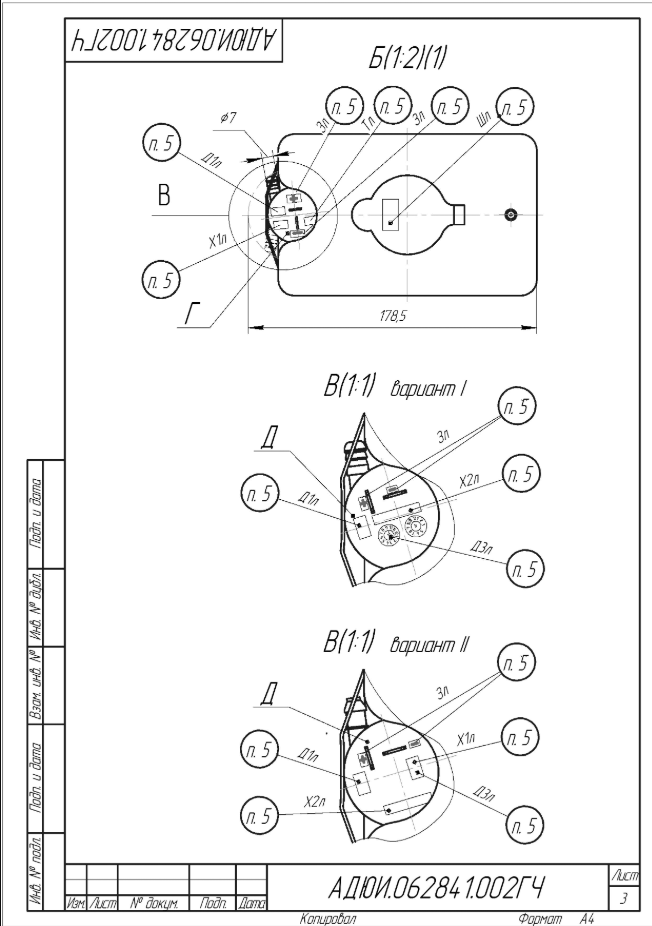

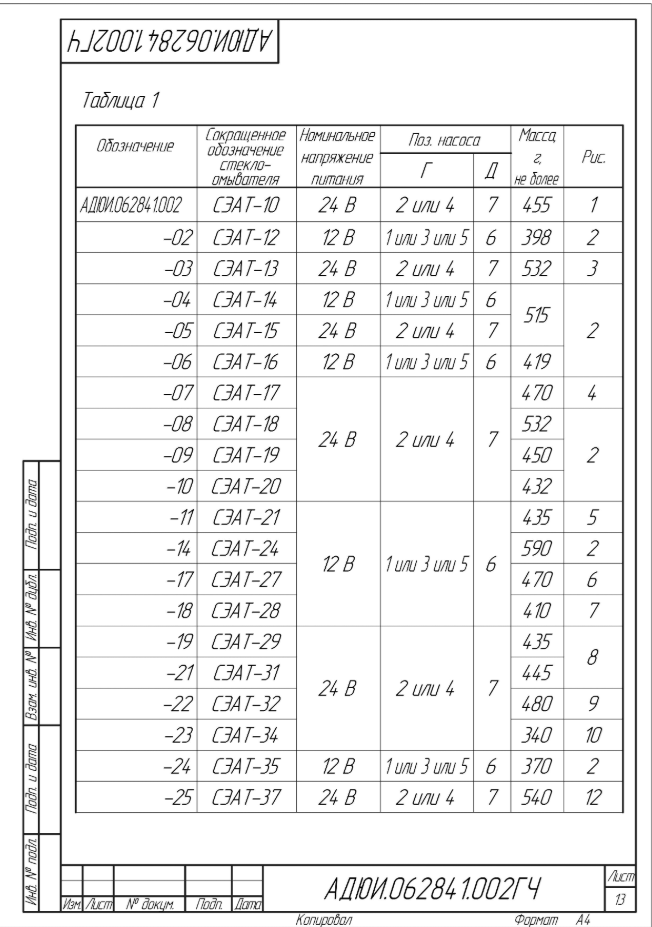

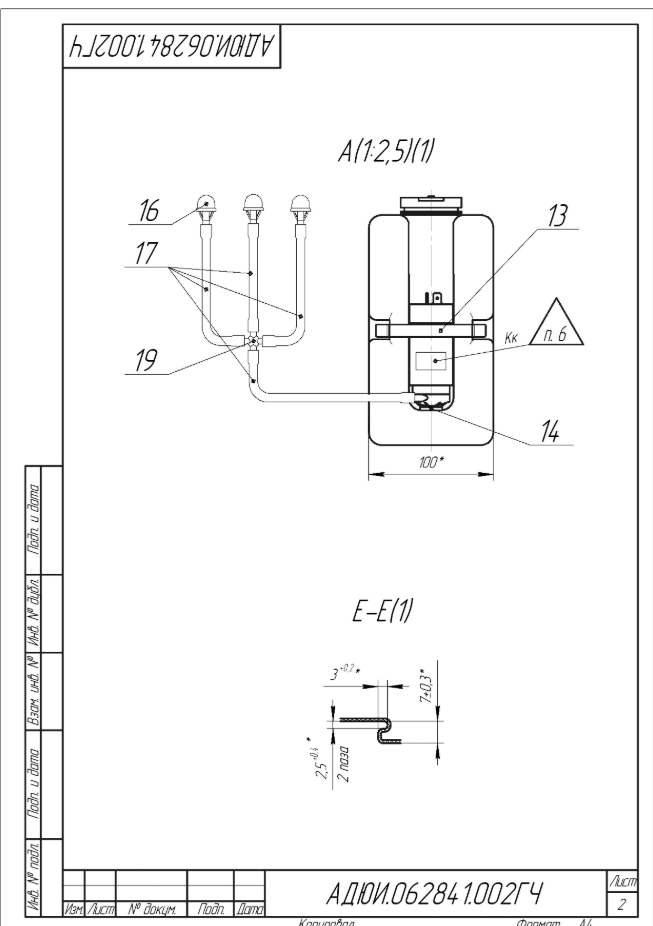

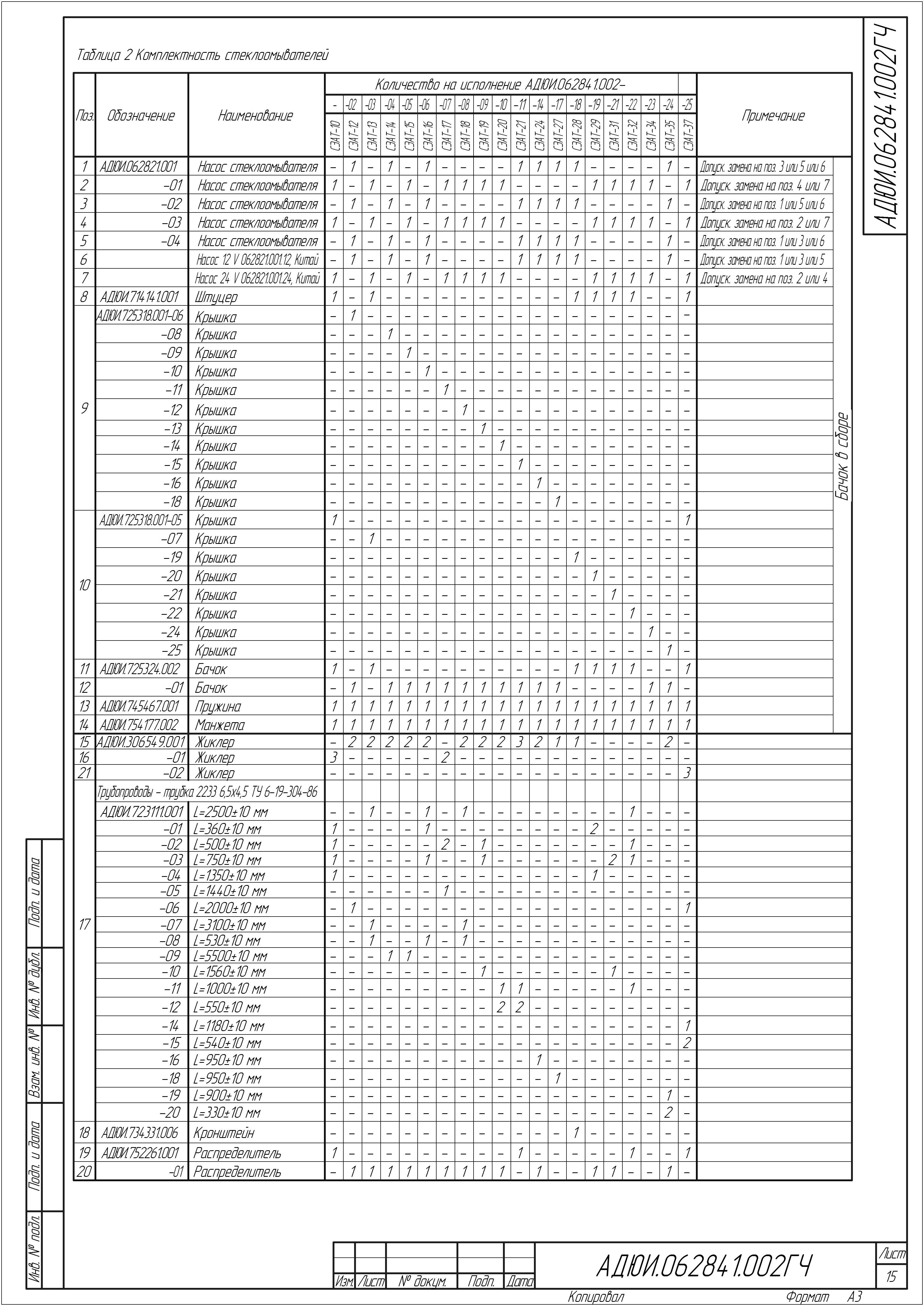

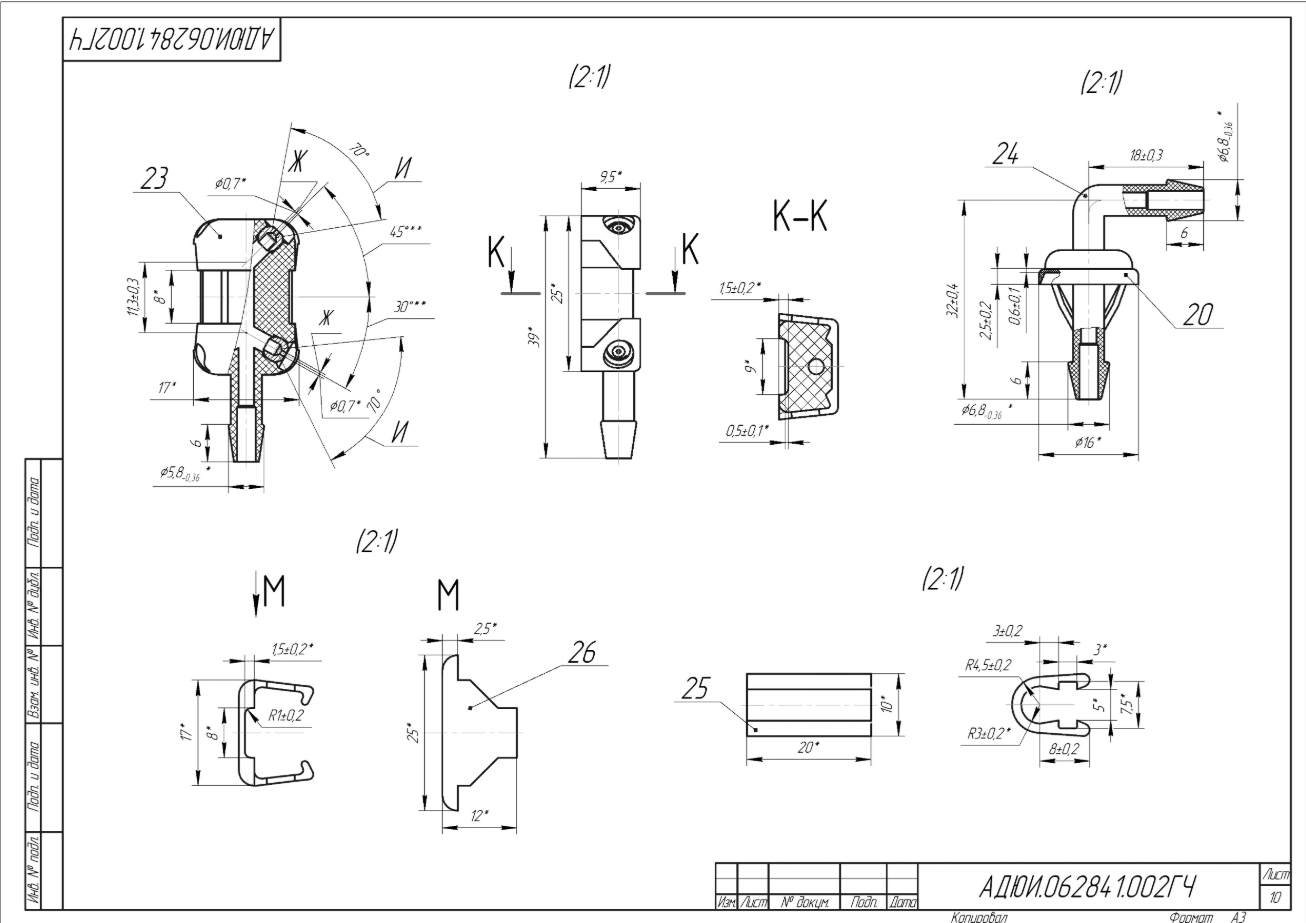

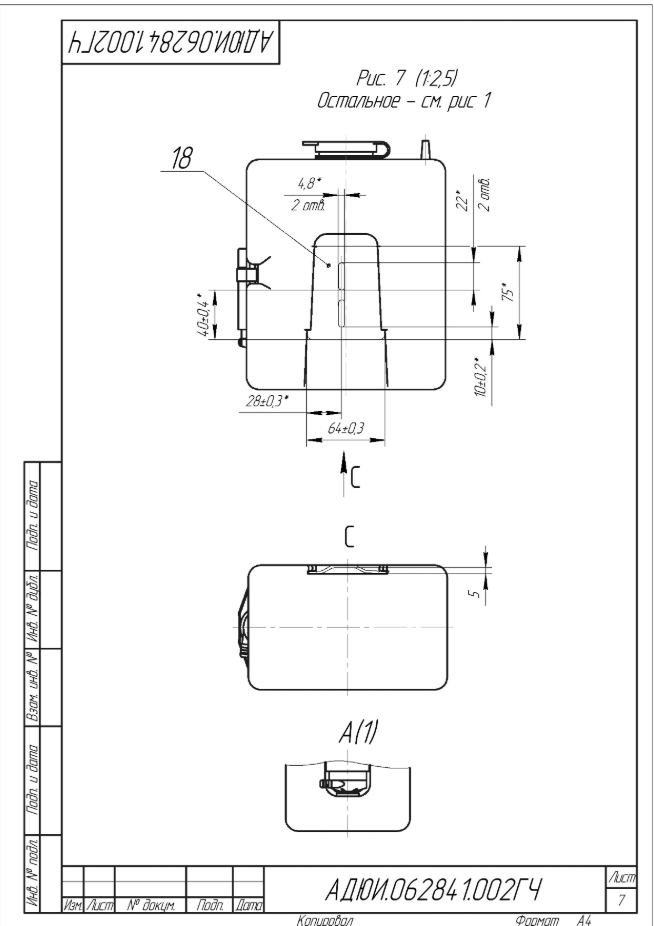

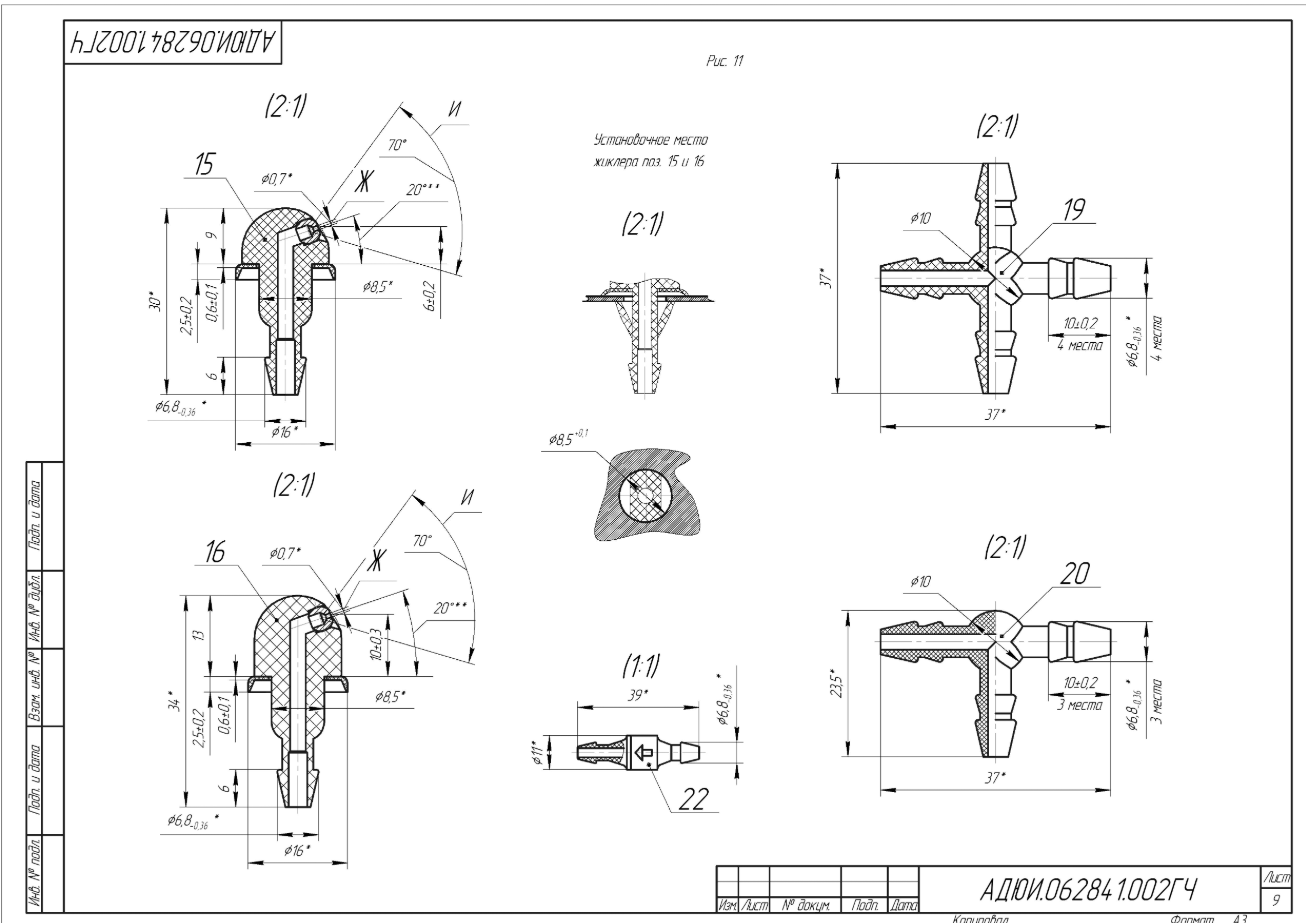

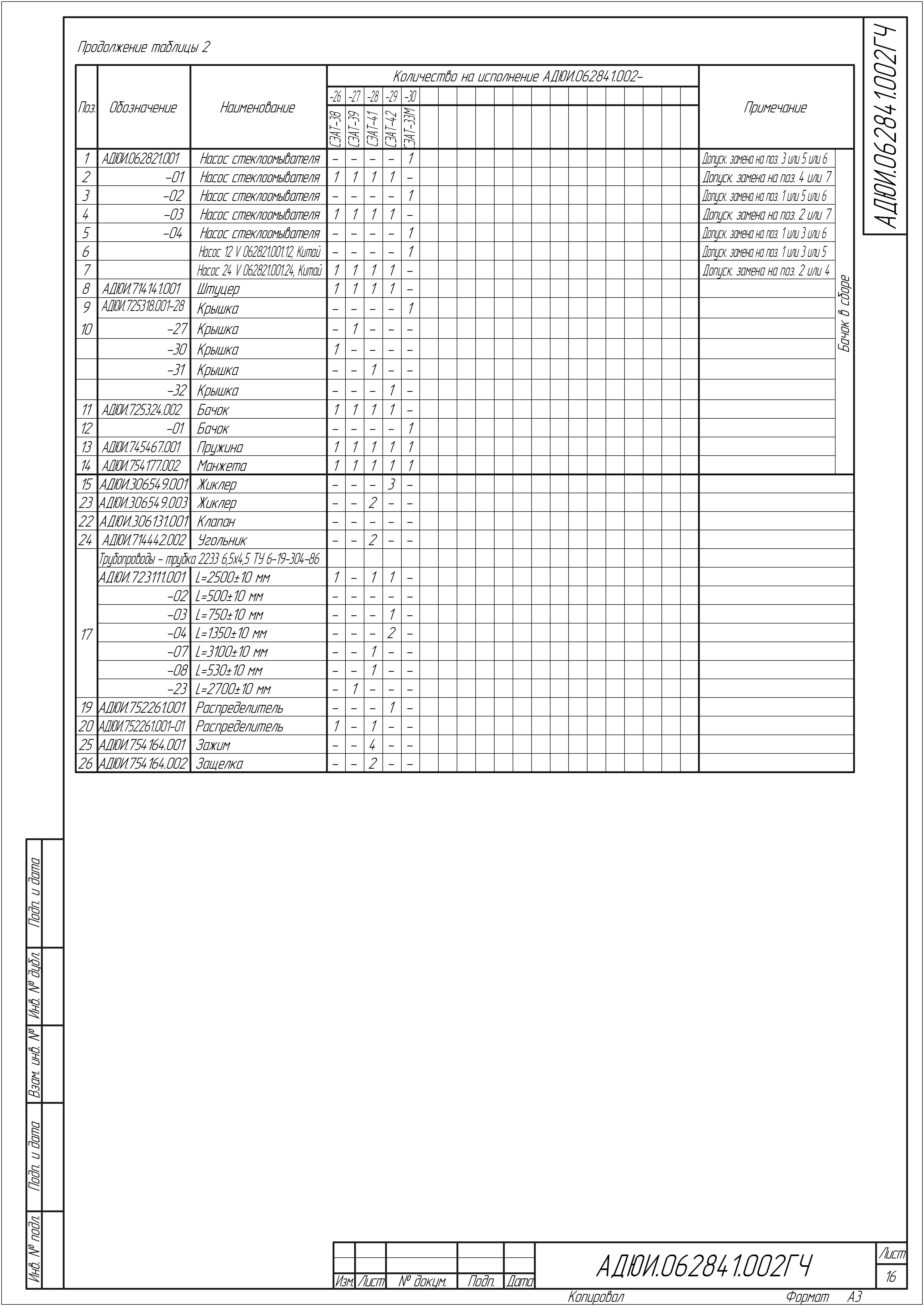

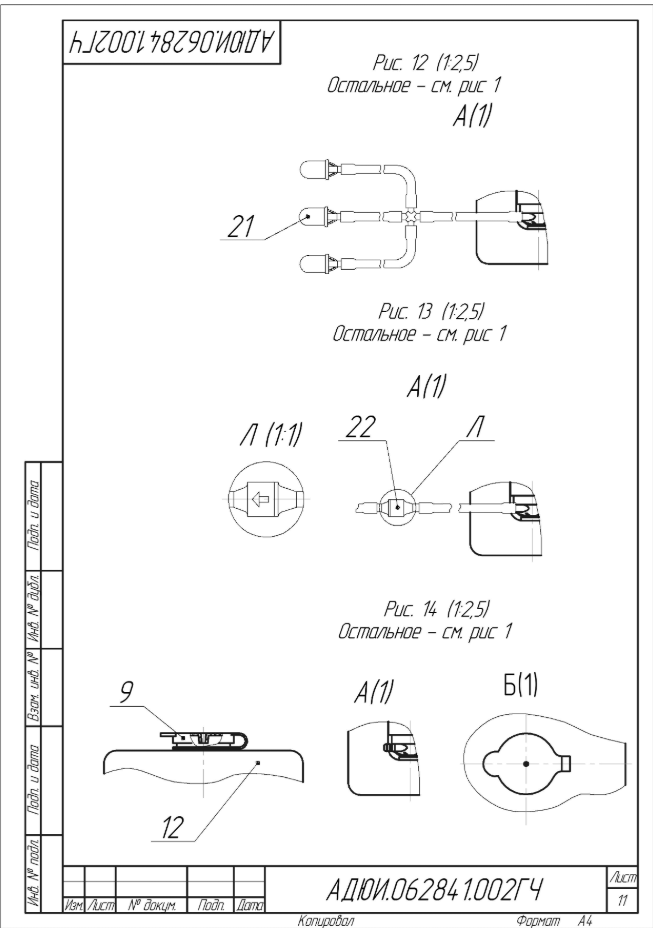

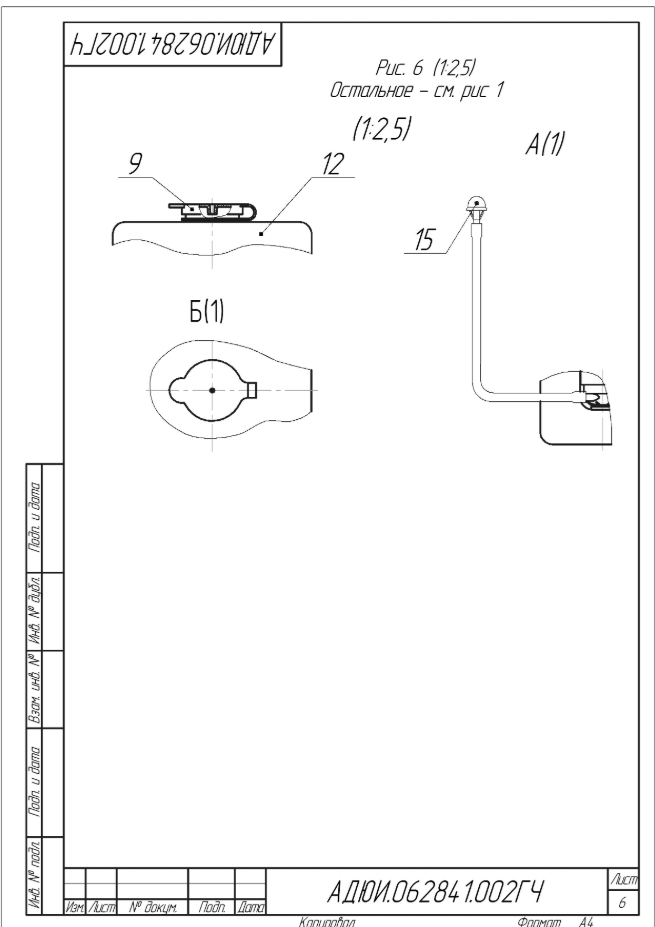

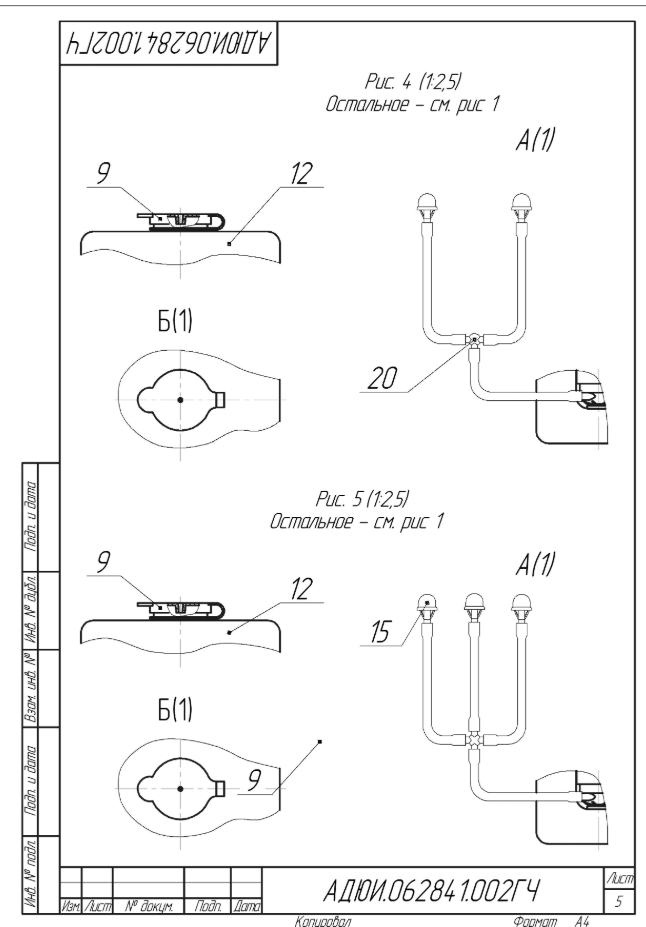

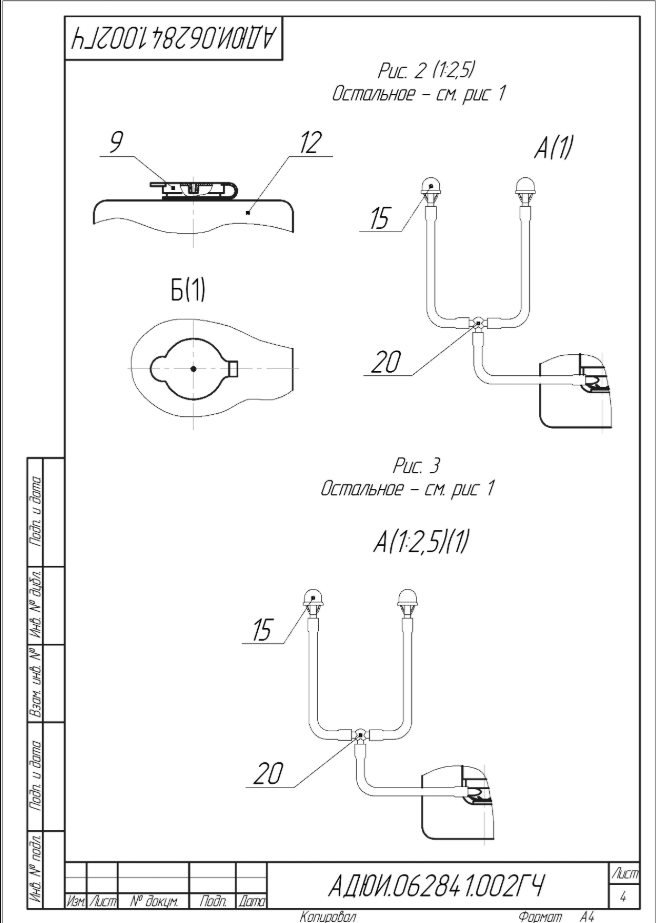

Габаритные чертежи СЭАТ-002

Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002

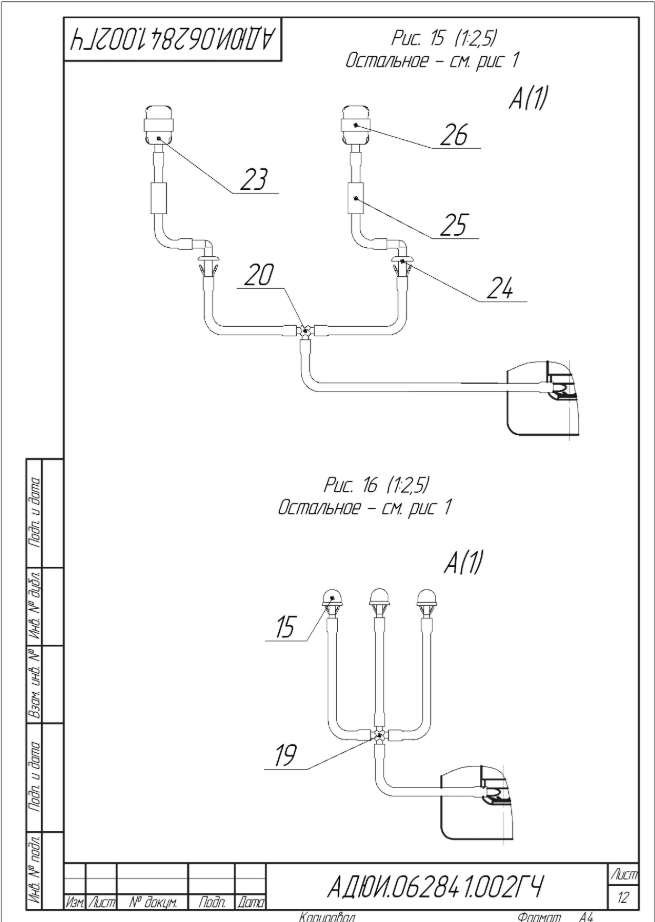

Габаритные чертежи СЭАТ-002

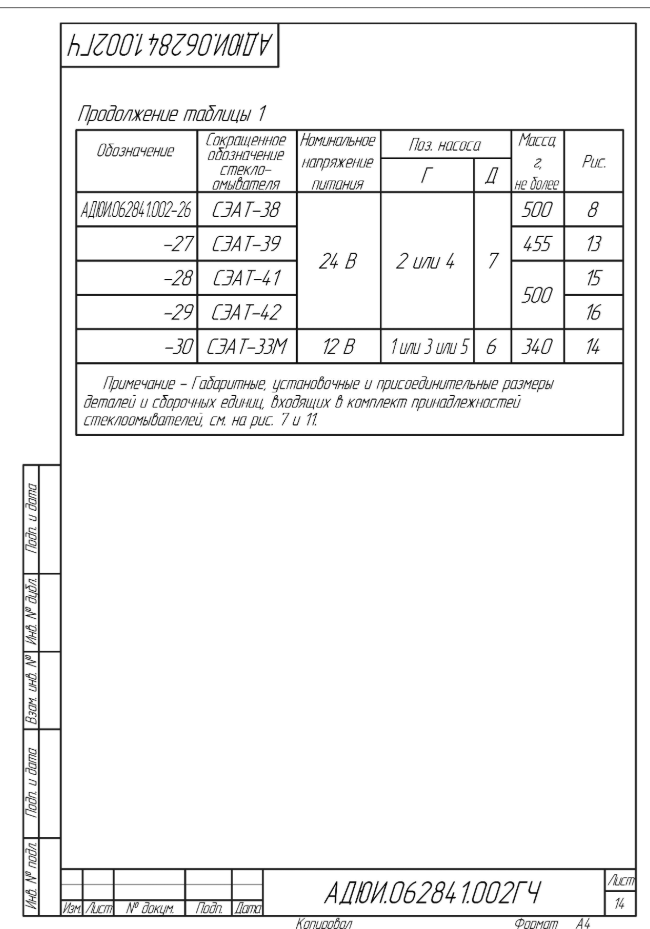

Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002
Габаритные чертежи СЭАТ-002

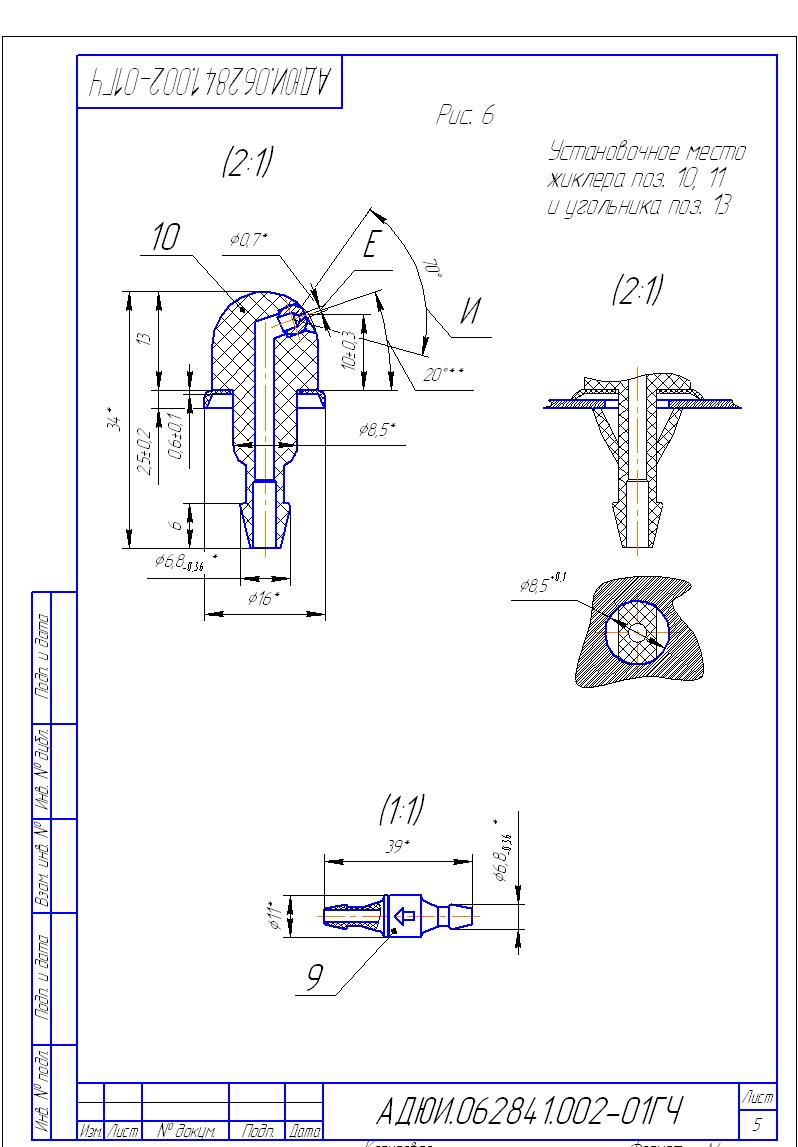

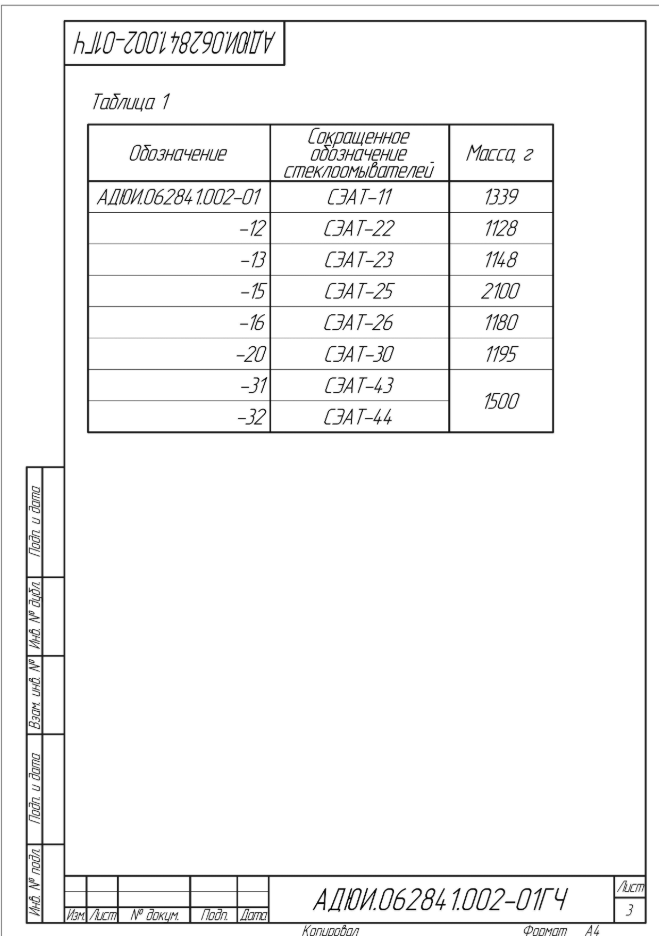

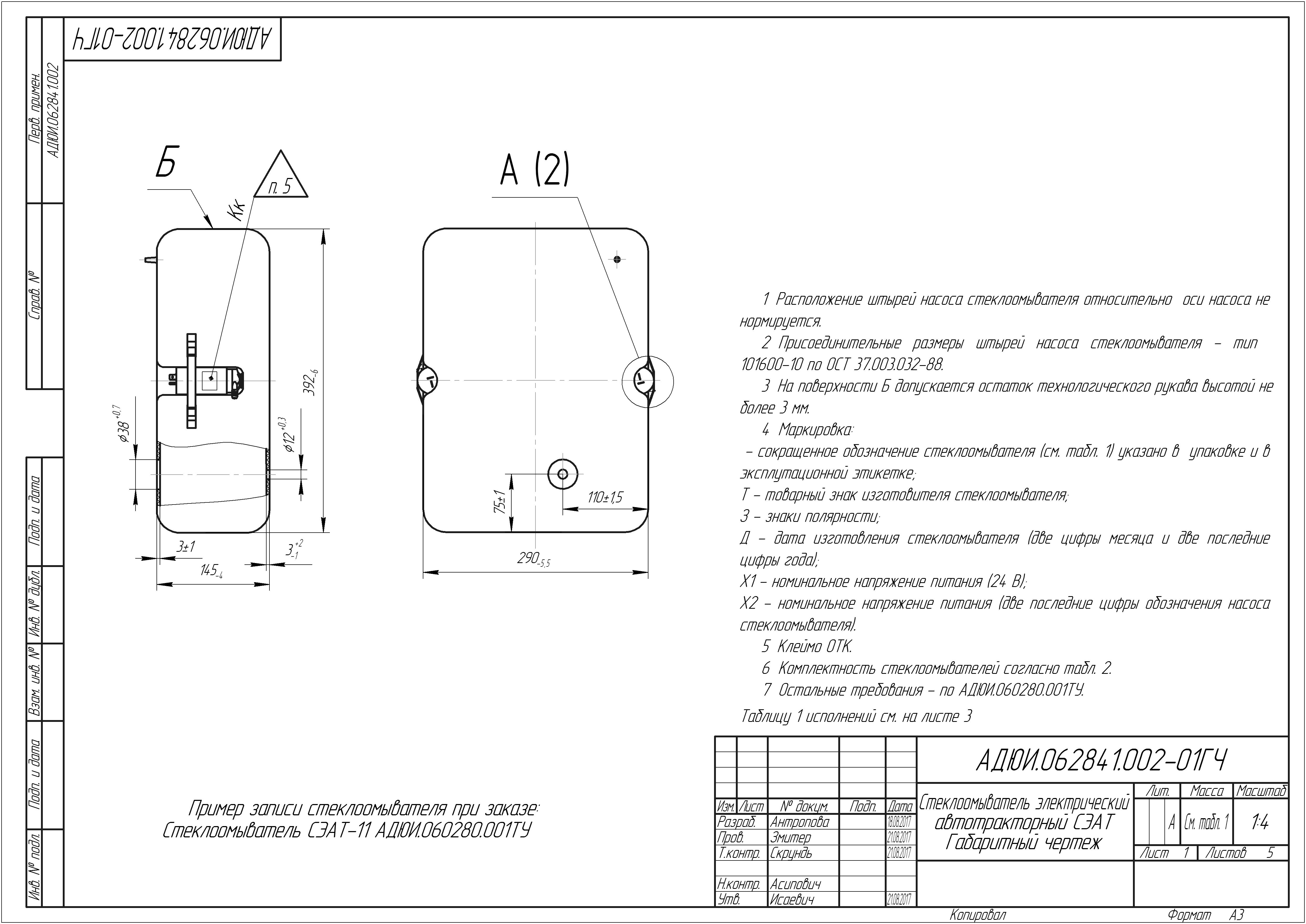

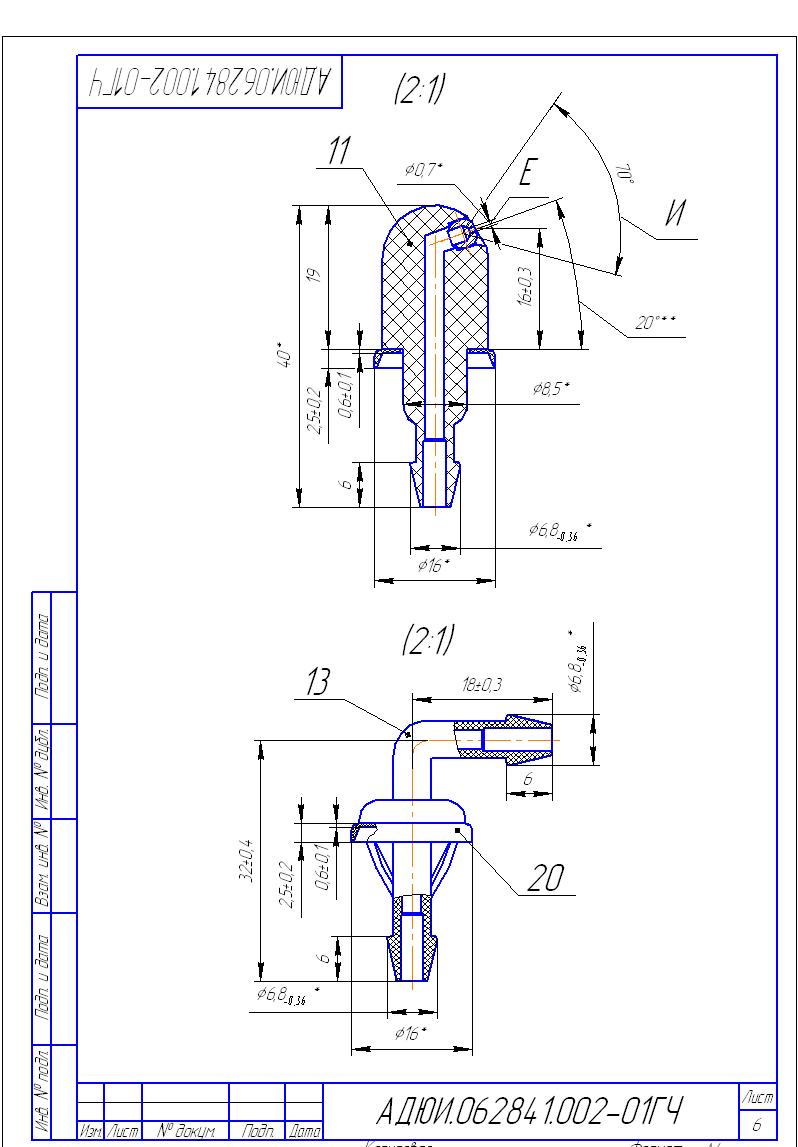

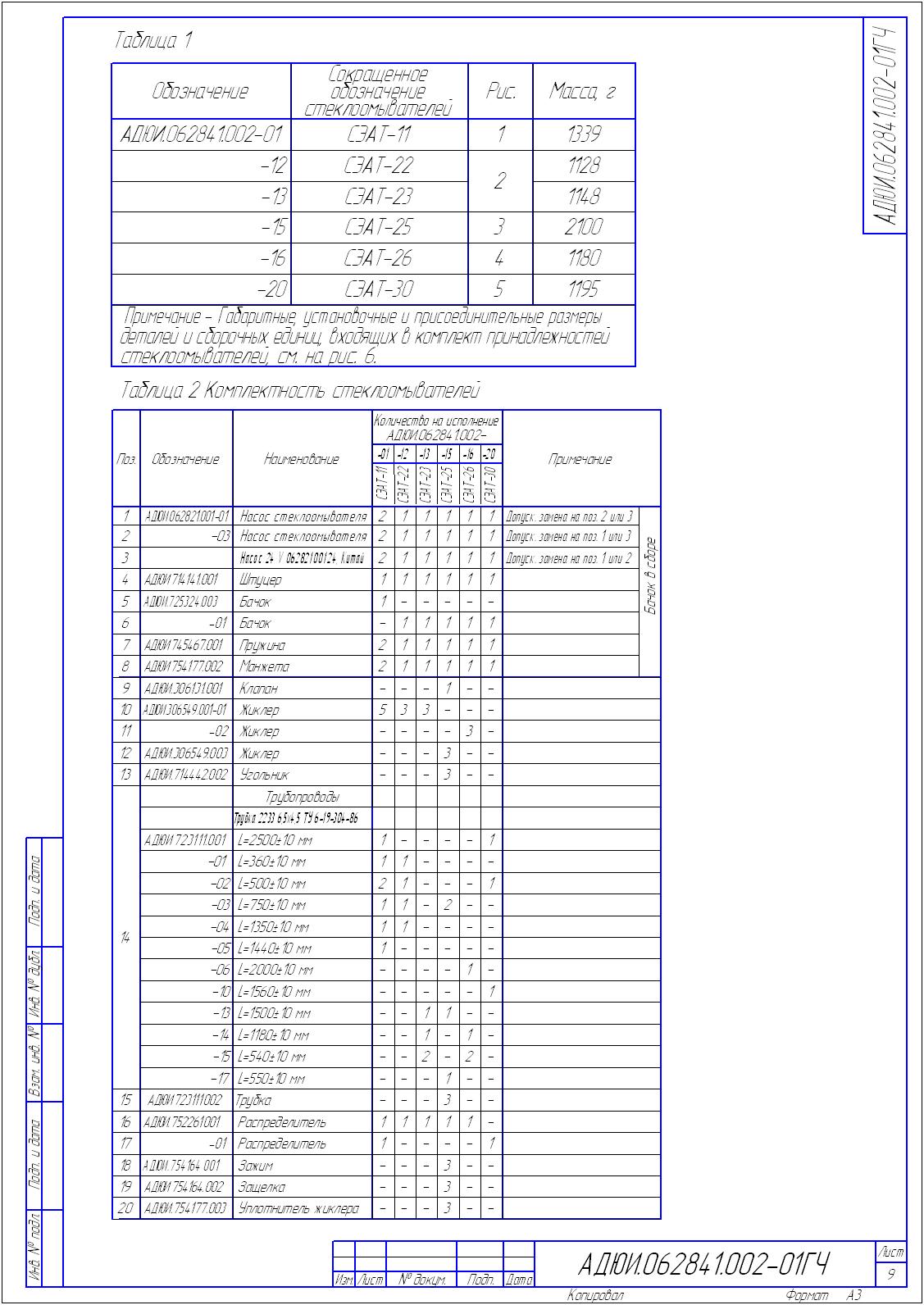

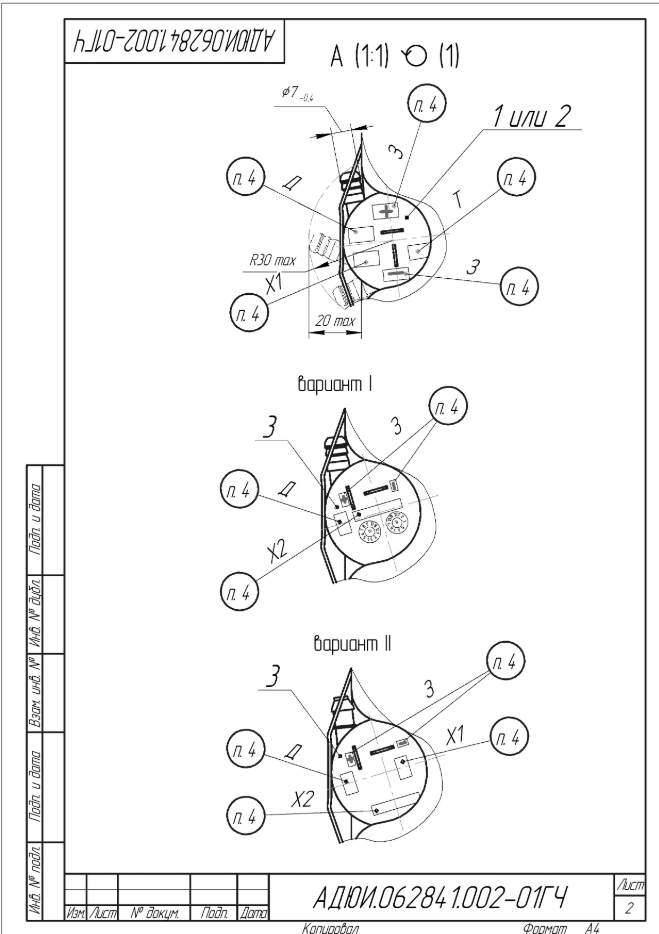

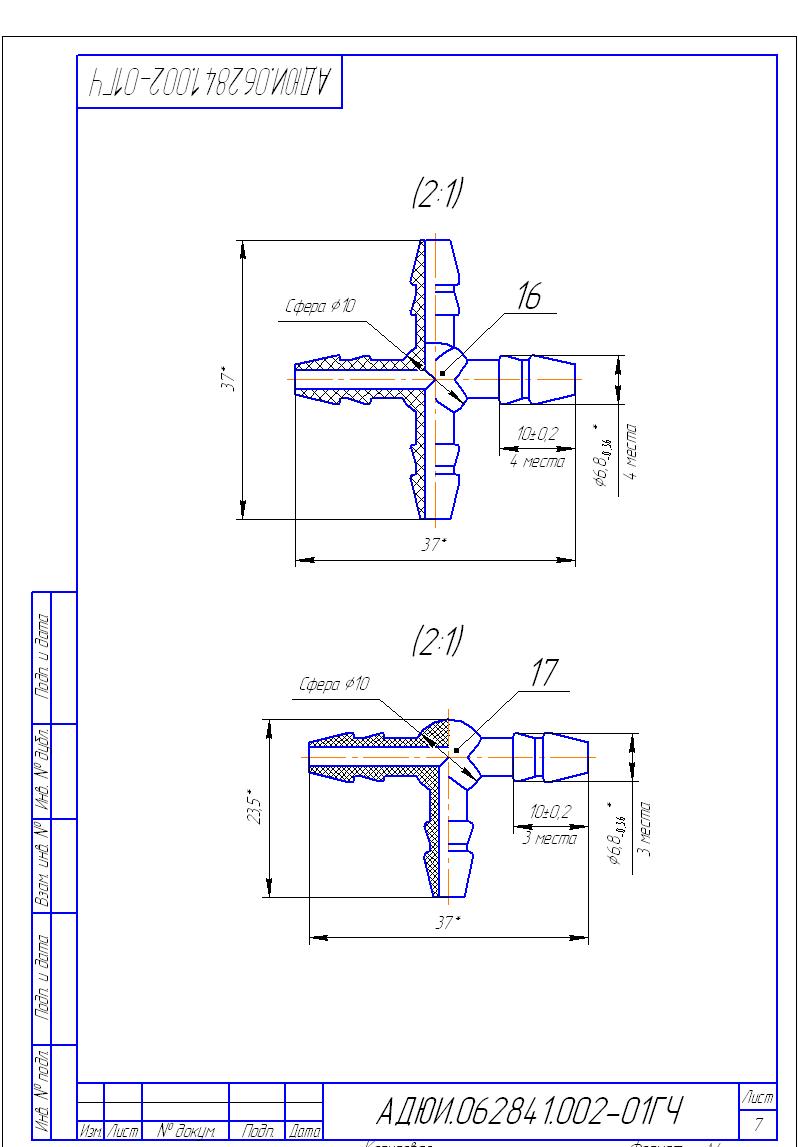

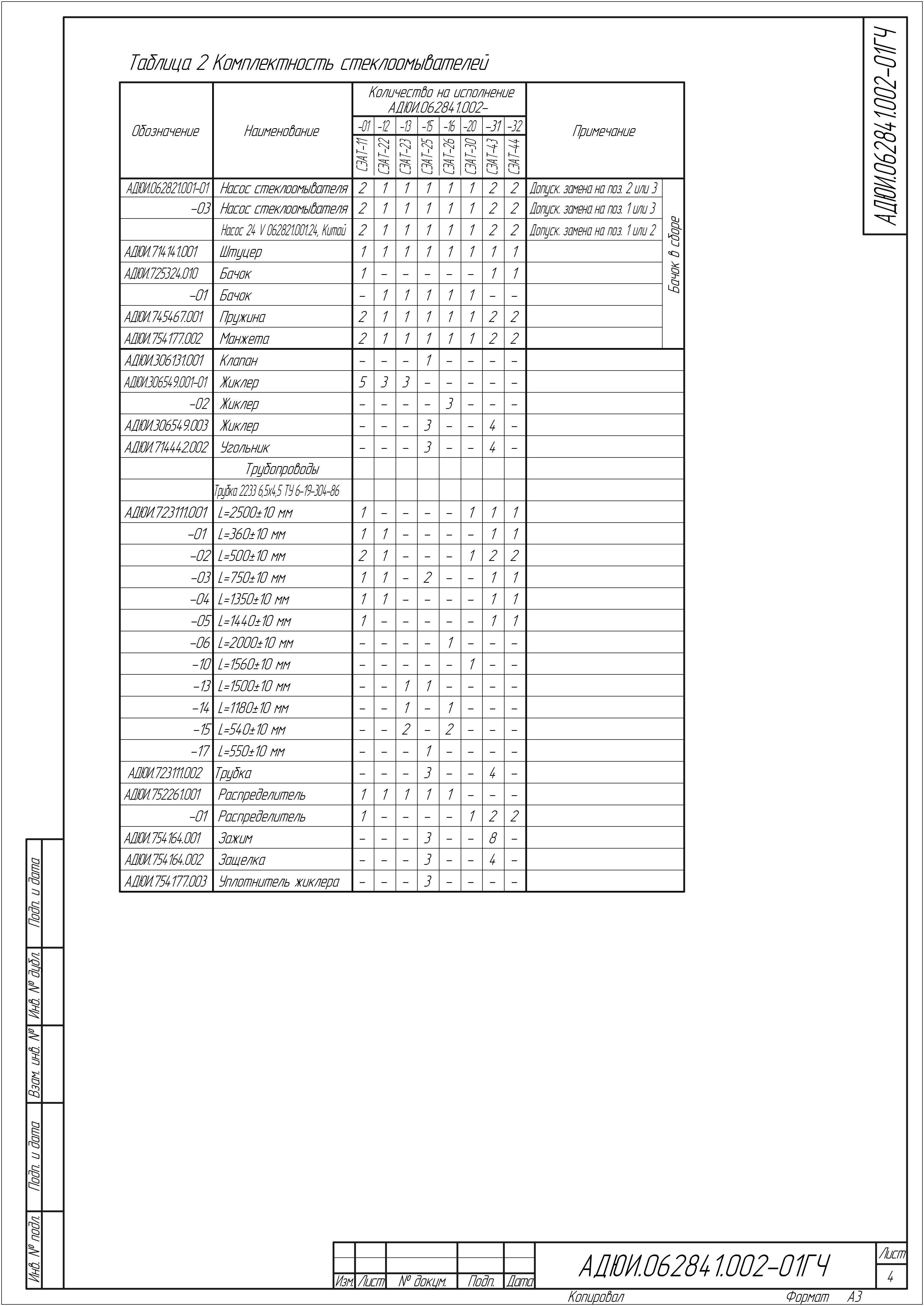

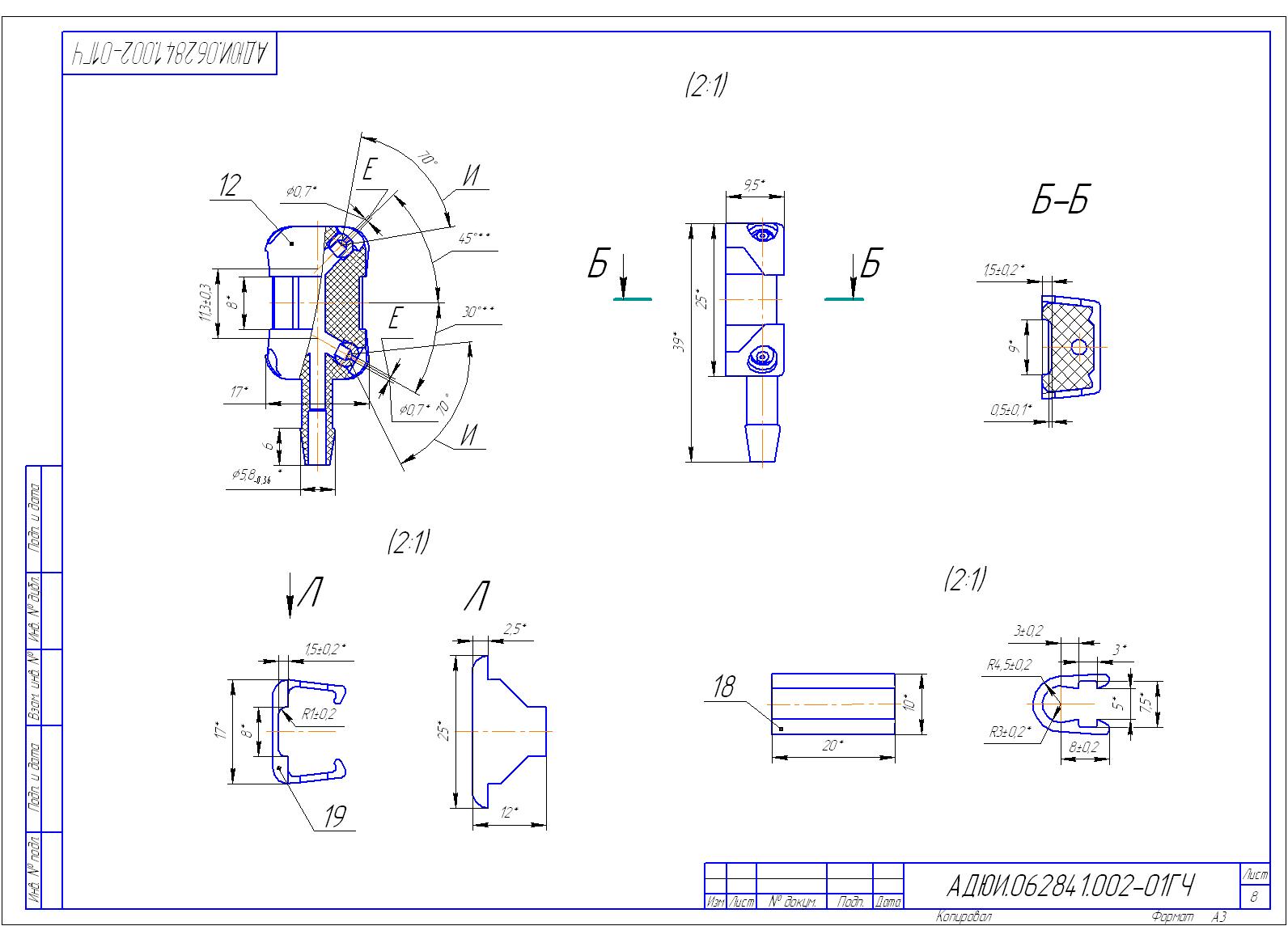

Габаритные чертежи СЭАТ-002-01

Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01
Габаритные чертежи СЭАТ-002-01

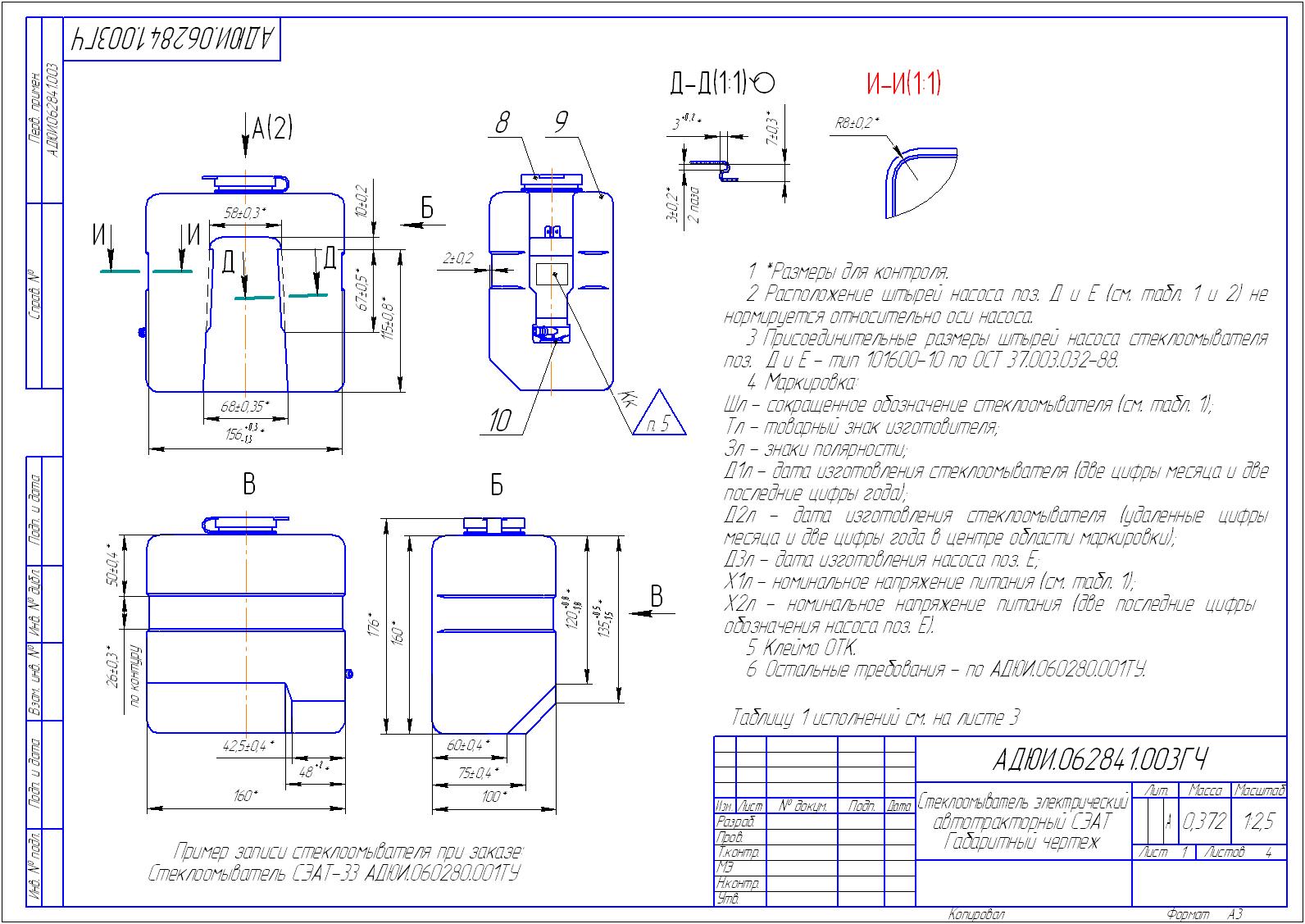

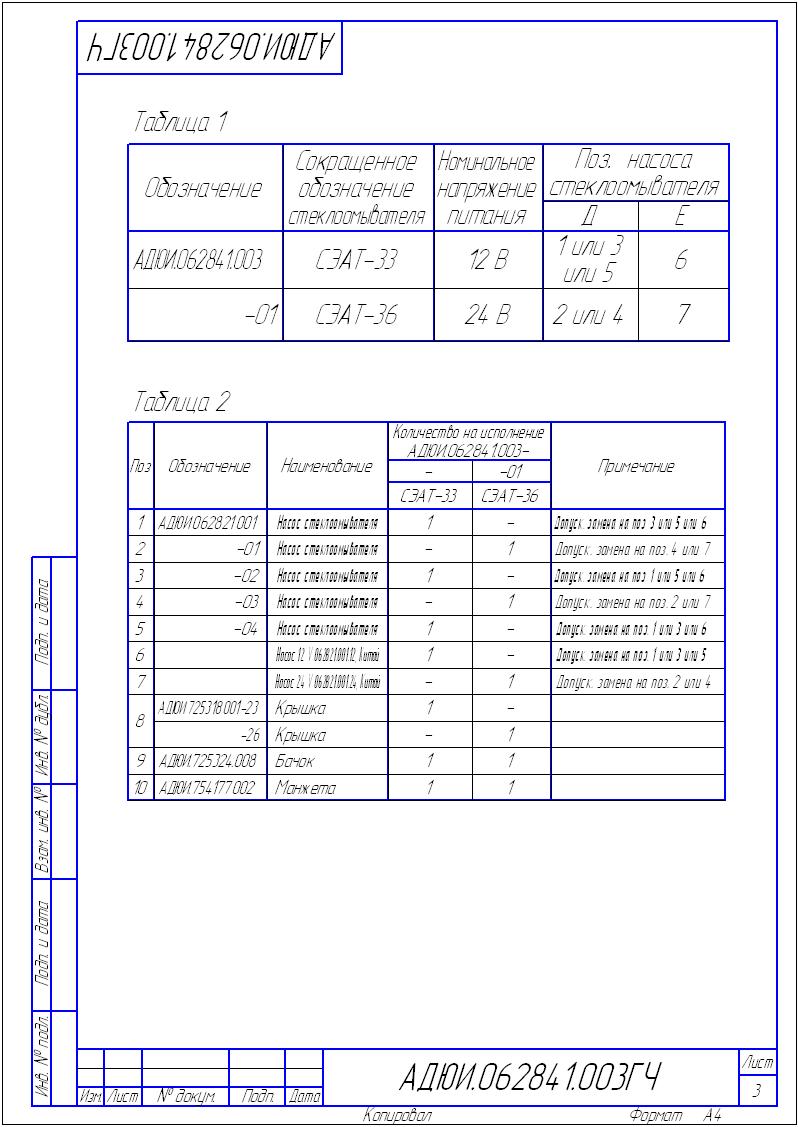

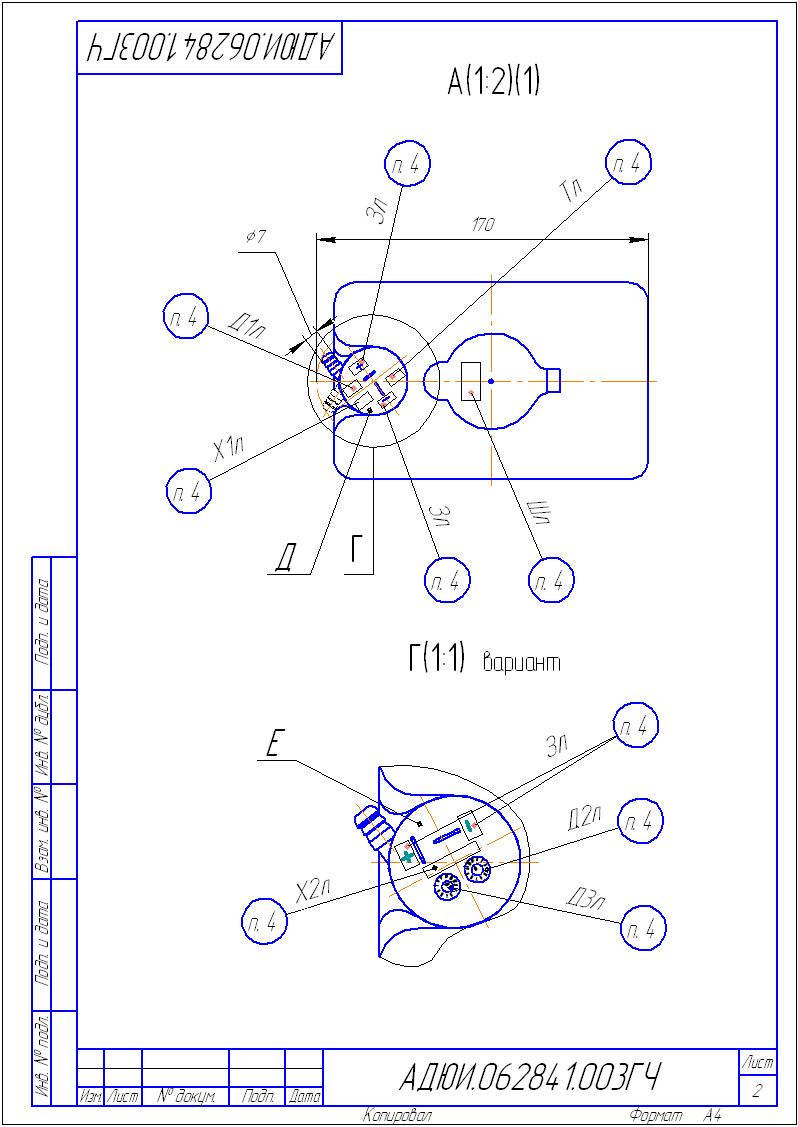

Габаритные чертежи СЭАТ-003

Габаритные чертежи СЭАТ-003
Габаритные чертежи СЭАТ-003
Габаритные чертежи СЭАТ-003
