Датчик аварийной температуры жидкости ДАТЖ

Технические условия ТУ РБ 07513211.011-97

Датчики аварийной температуры жидкости (ДАТЖ) предназначены для включения сигнальной лампы при достижении максимальной температуры жидкости в системах охлаждения автотракторных двигателей.

Термобиметаллические датчики

ОАО "Экран"

Цена: по запросу

Описание

Тип датчиков – термобиметаллический. Напряжения питания от бортовой сети 12, 24 В, сила тока не более 120 мА.
Вид климатического исполнения – О2 по ГОСТ 15150. Нижнее рабочее значение температуры окружающей среды при эксплуатации минус 50˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации плюс 125˚С.
Режим работы S2 по ГОСТ 3940.
Датчики защищены от проникновения внутрь посторонних тел и воды в соответствии со степенью защиты IPХ7 ГОСТ 14254.
Датчики соответствуют требованиям ТР ТС 018.

Технические характеристики

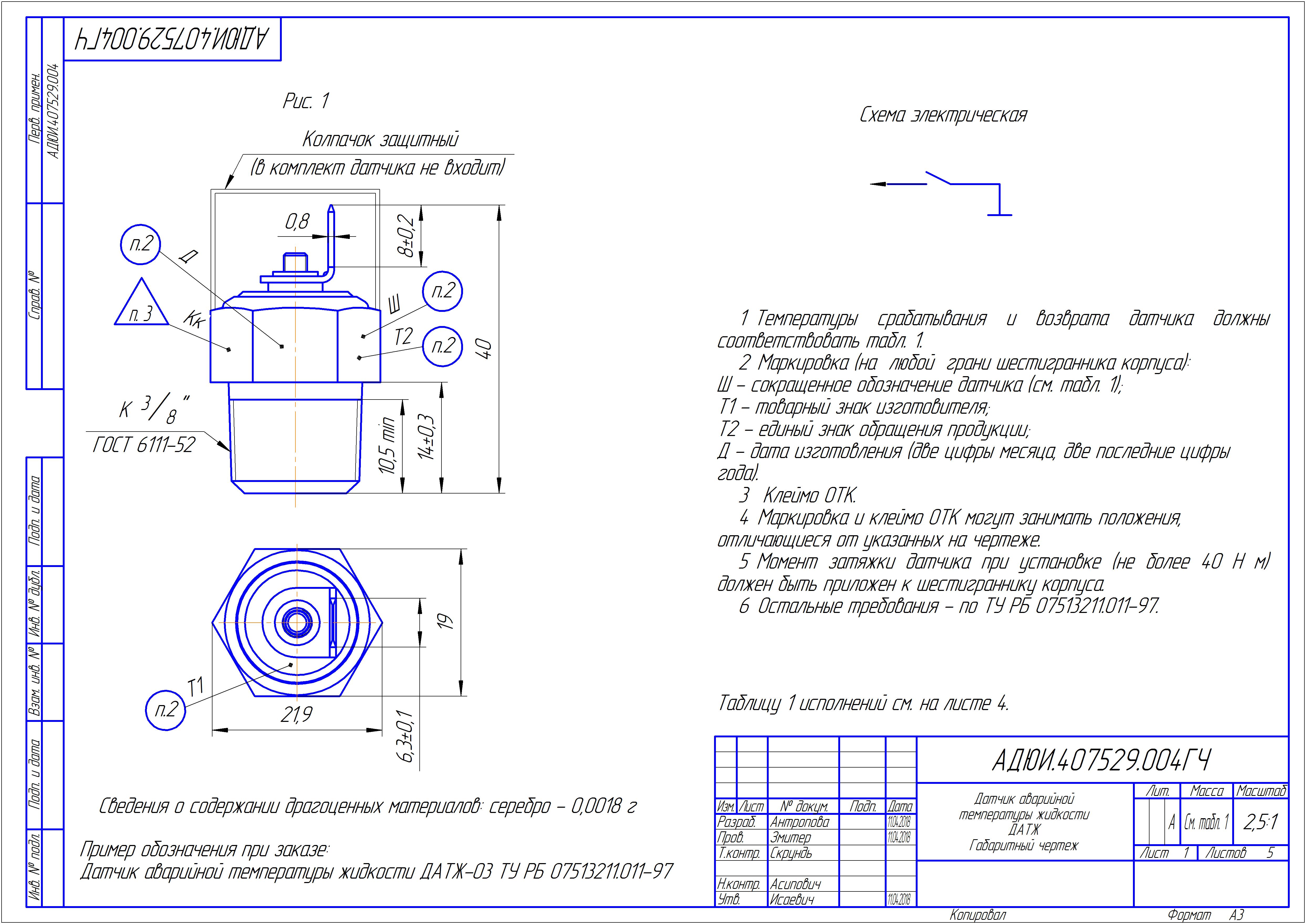

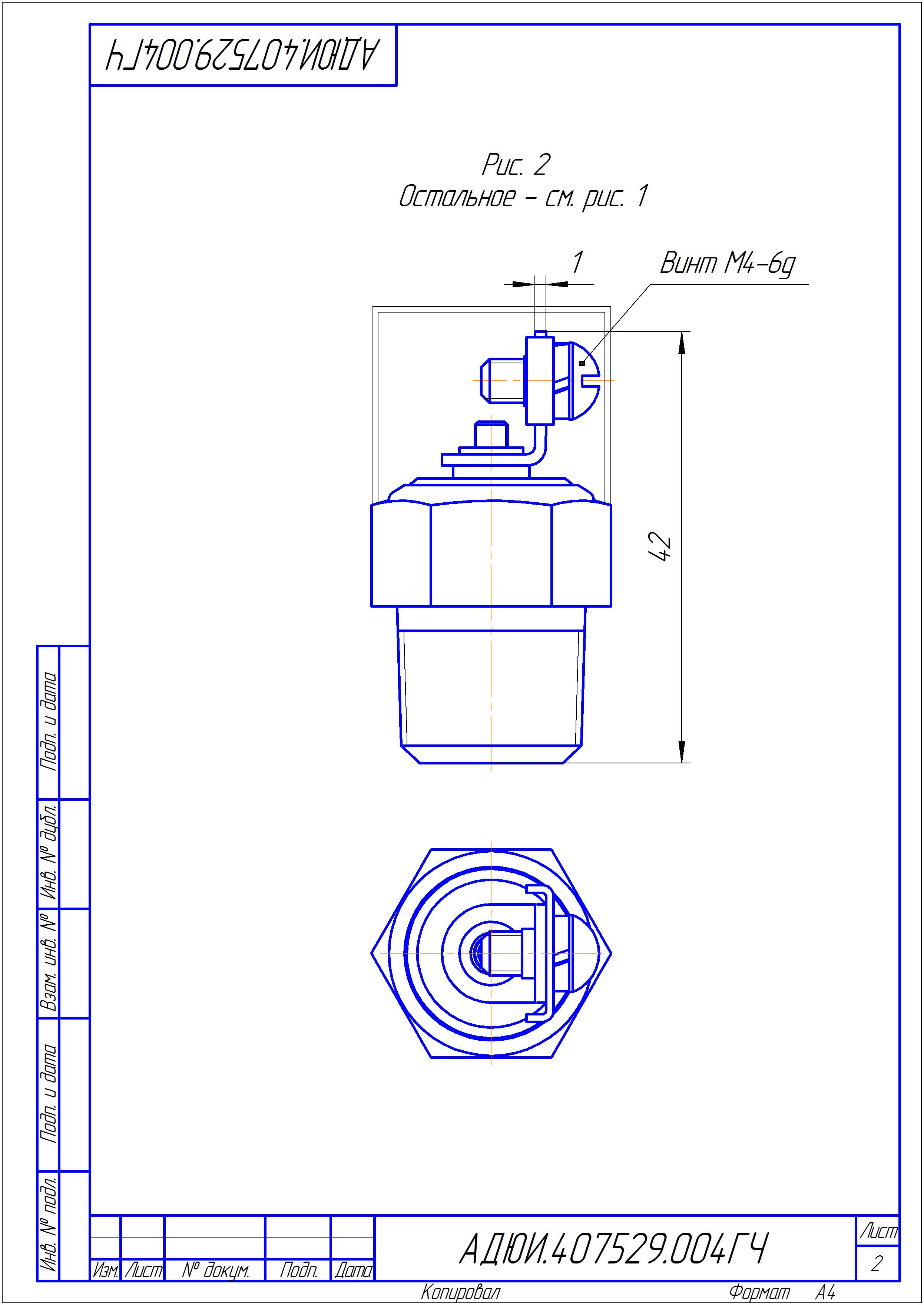

Обозначения вариантов исполнения и присоединительные размеры датчиков ДАТЖ указаны в таблице
Сокращенное обозначение датчика	Обозначение основного конструкторского документа	Вид электрического вывода	Масса не более, гр	Резьба на корпусе	Отпускная цена для продажи за пределами РБ, долларах США

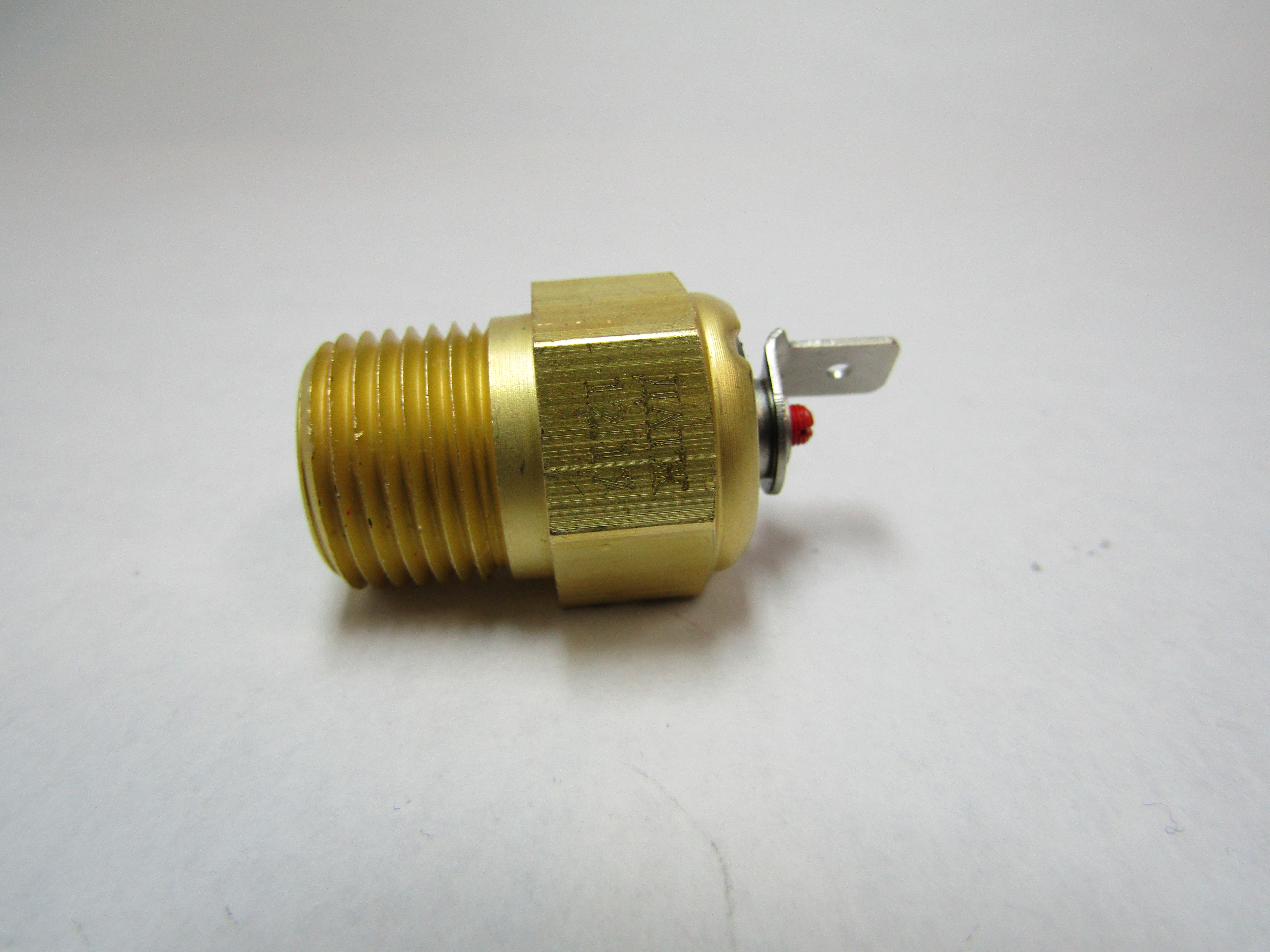

ДАТЖ	АДЮИ. 407529.004	Штырь	40	К3/8'' ГОСТ 6111	2,45

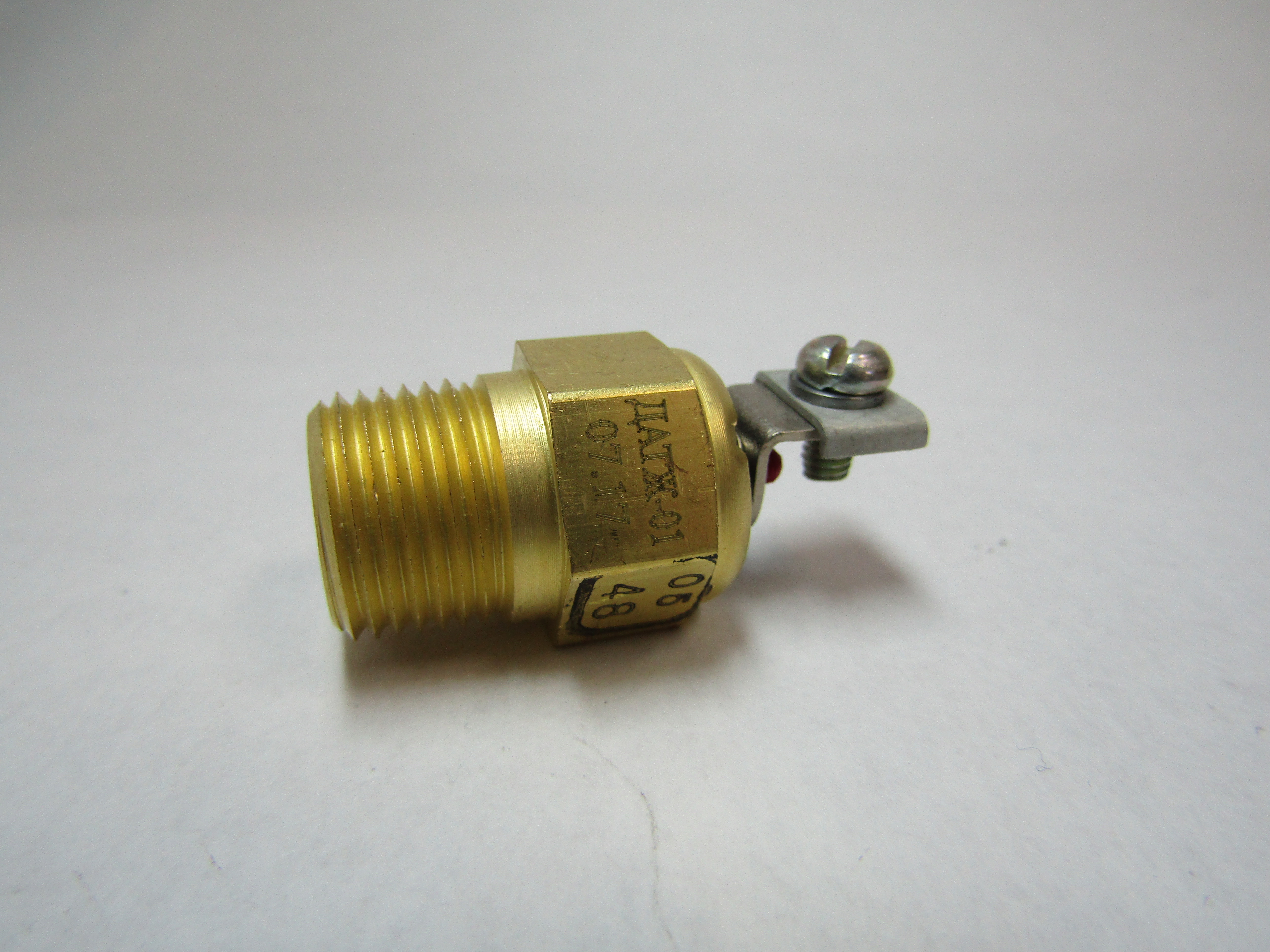

ДАТЖ-01	АДЮИ. 407529.004-01	Винт М4-6g ГОСТ 17473		К3/8'' ГОСТ 6111

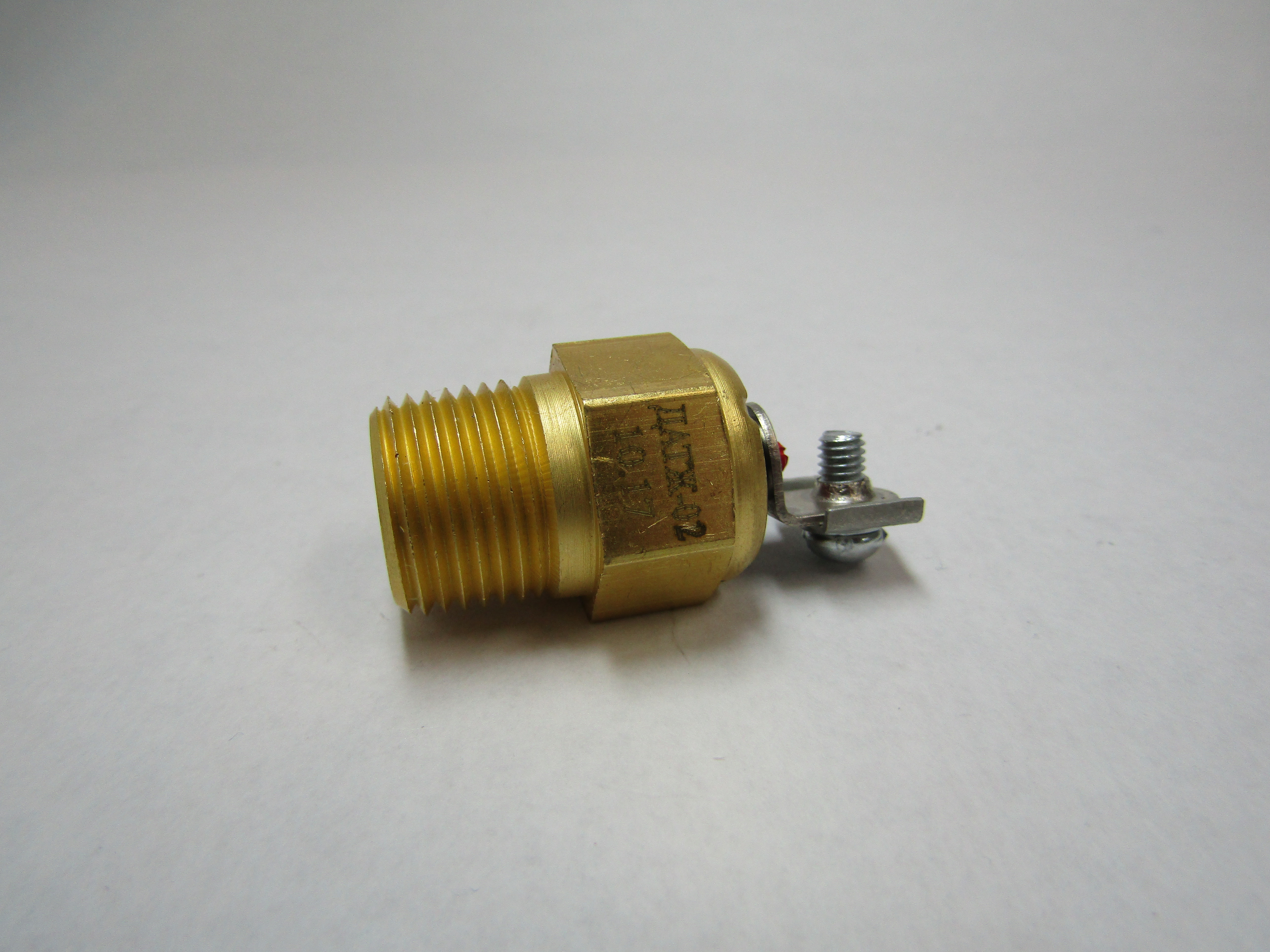

ДАТЖ-02	АДЮИ. 407529.004-02			К3/8'' ГОСТ 6111

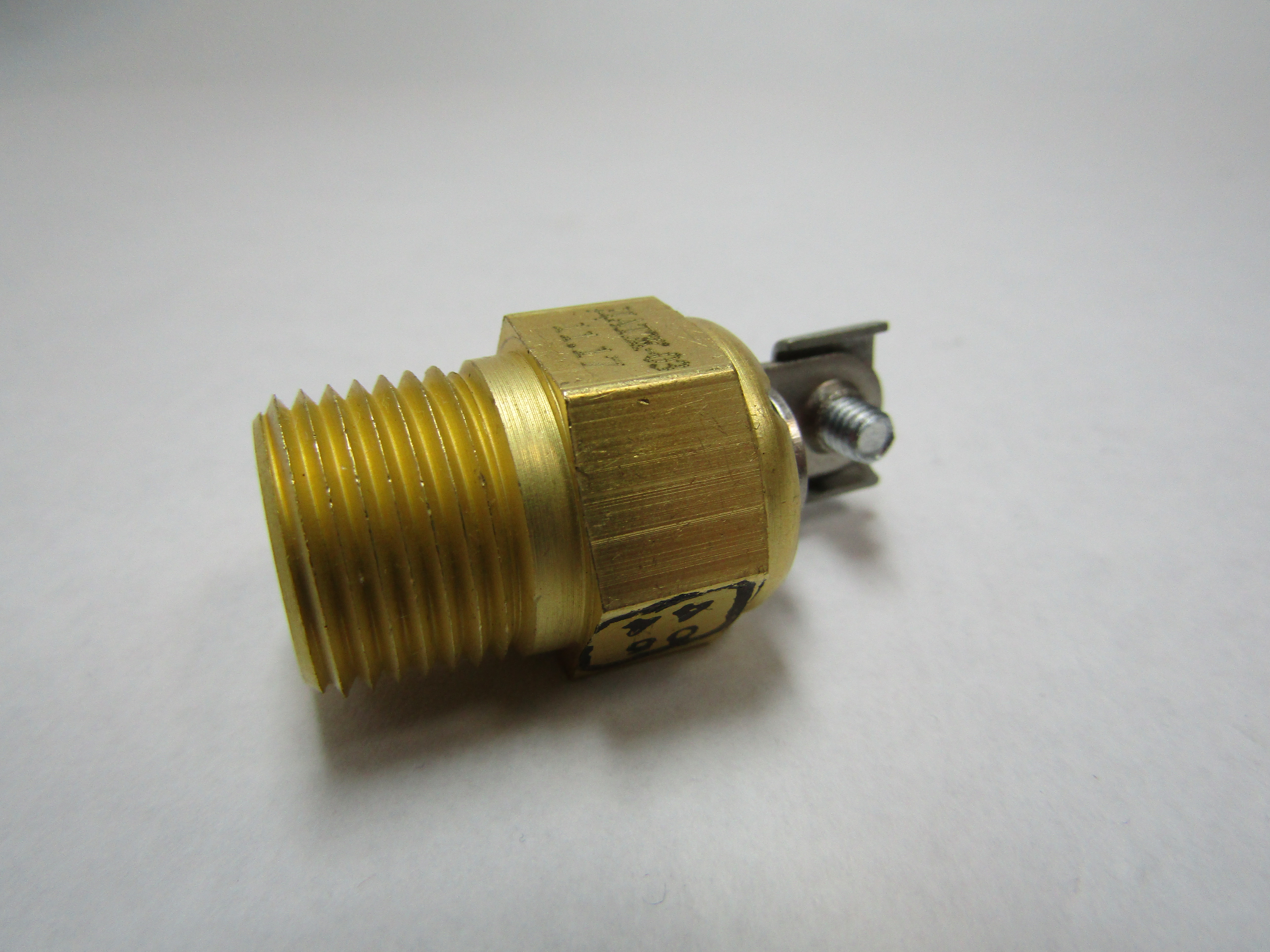

ДАТЖ-03	АДЮИ. 407529.004-03			К3/8'' ГОСТ 6111

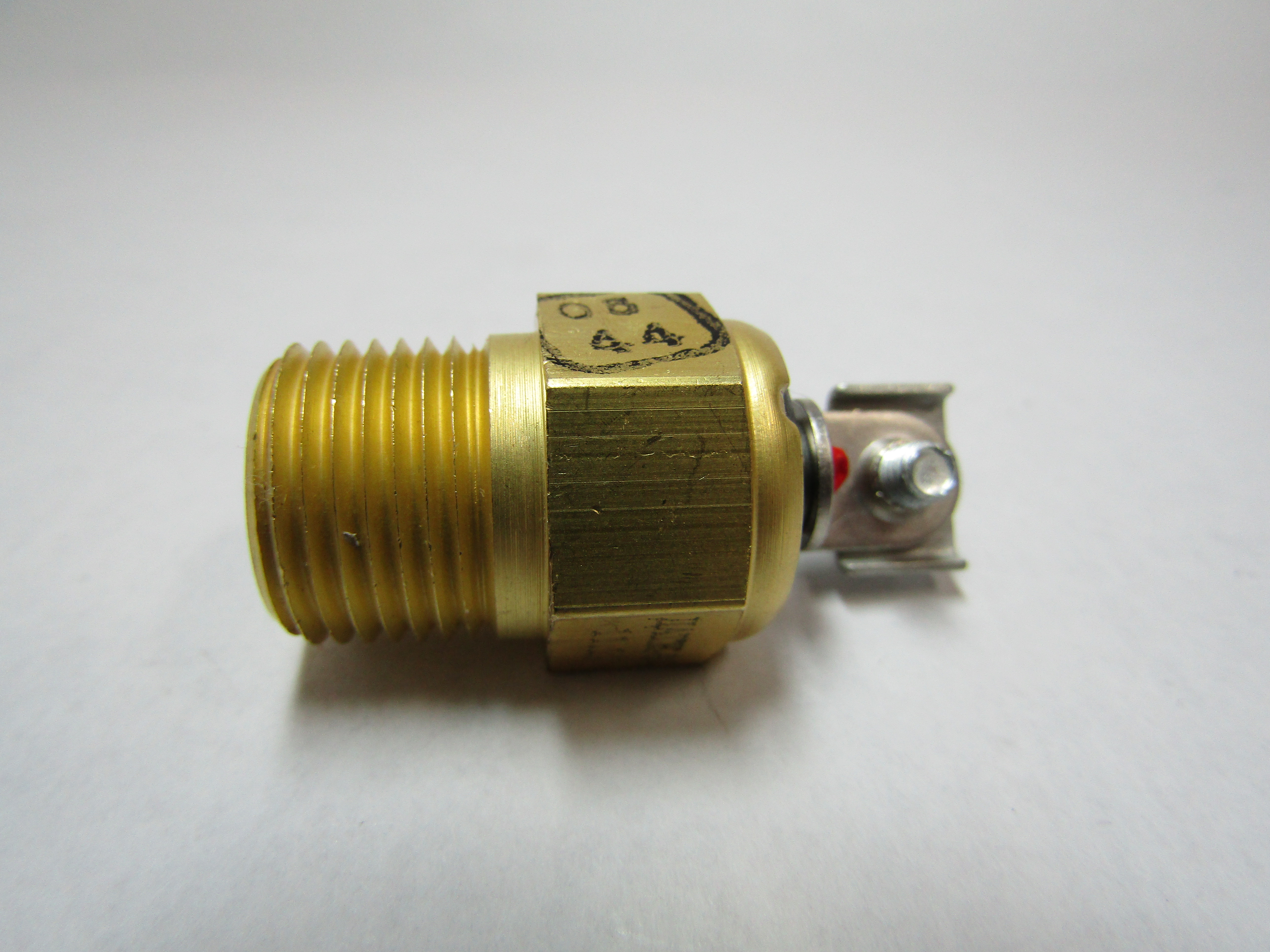

ДАТЖ-04	АДЮИ. 407529.004-04			К3/8'' ГОСТ 6111	2,75

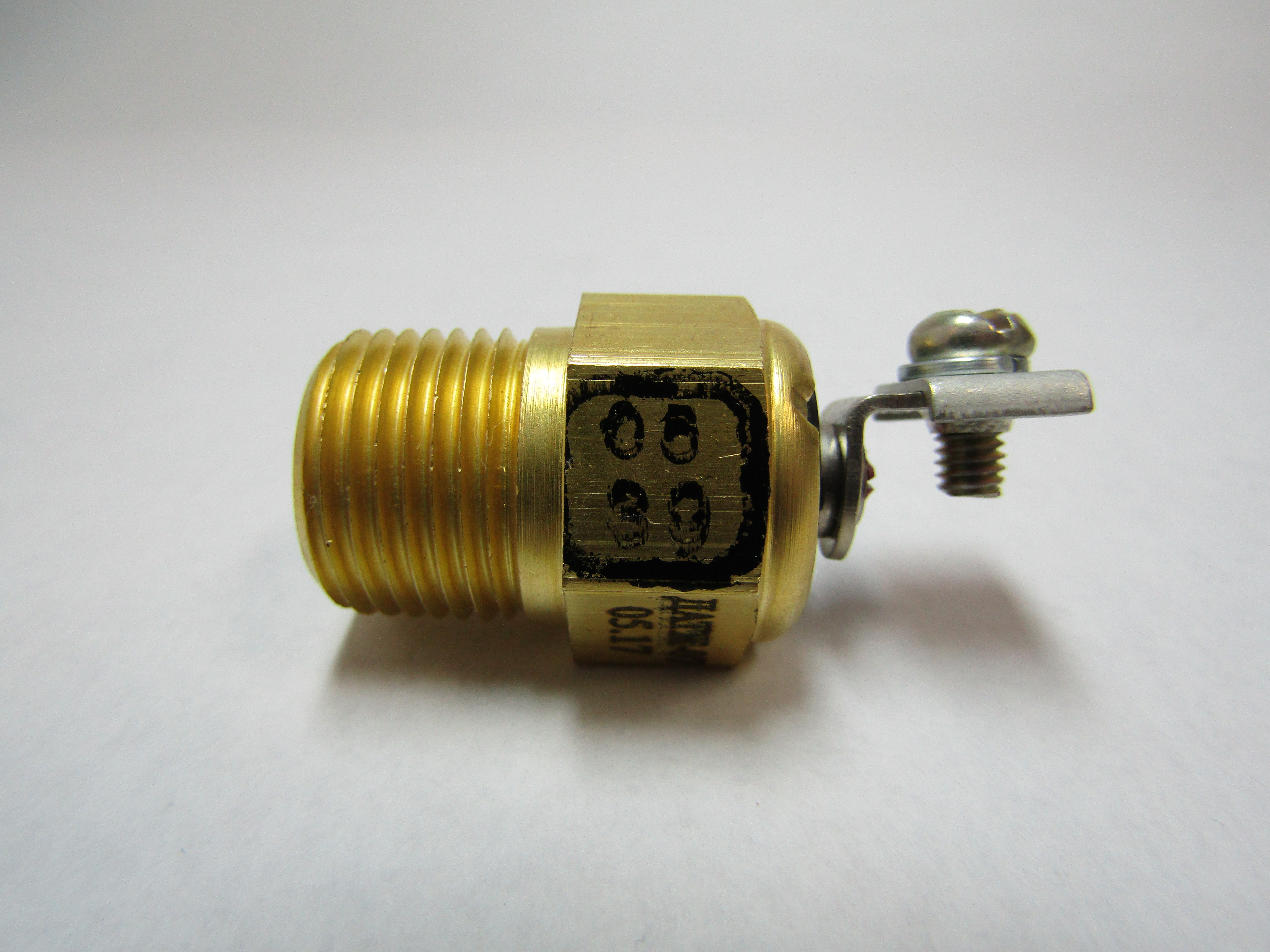

ДАТЖ-05	АДЮИ. 407529.004-05	Штырь		К3/8'' ГОСТ 6111	2,56
ДАТЖ-06	АДЮИ. 407529.004-06	Винт М4-6g ГОСТ 17473		К3/8'' ГОСТ 6111	2,45

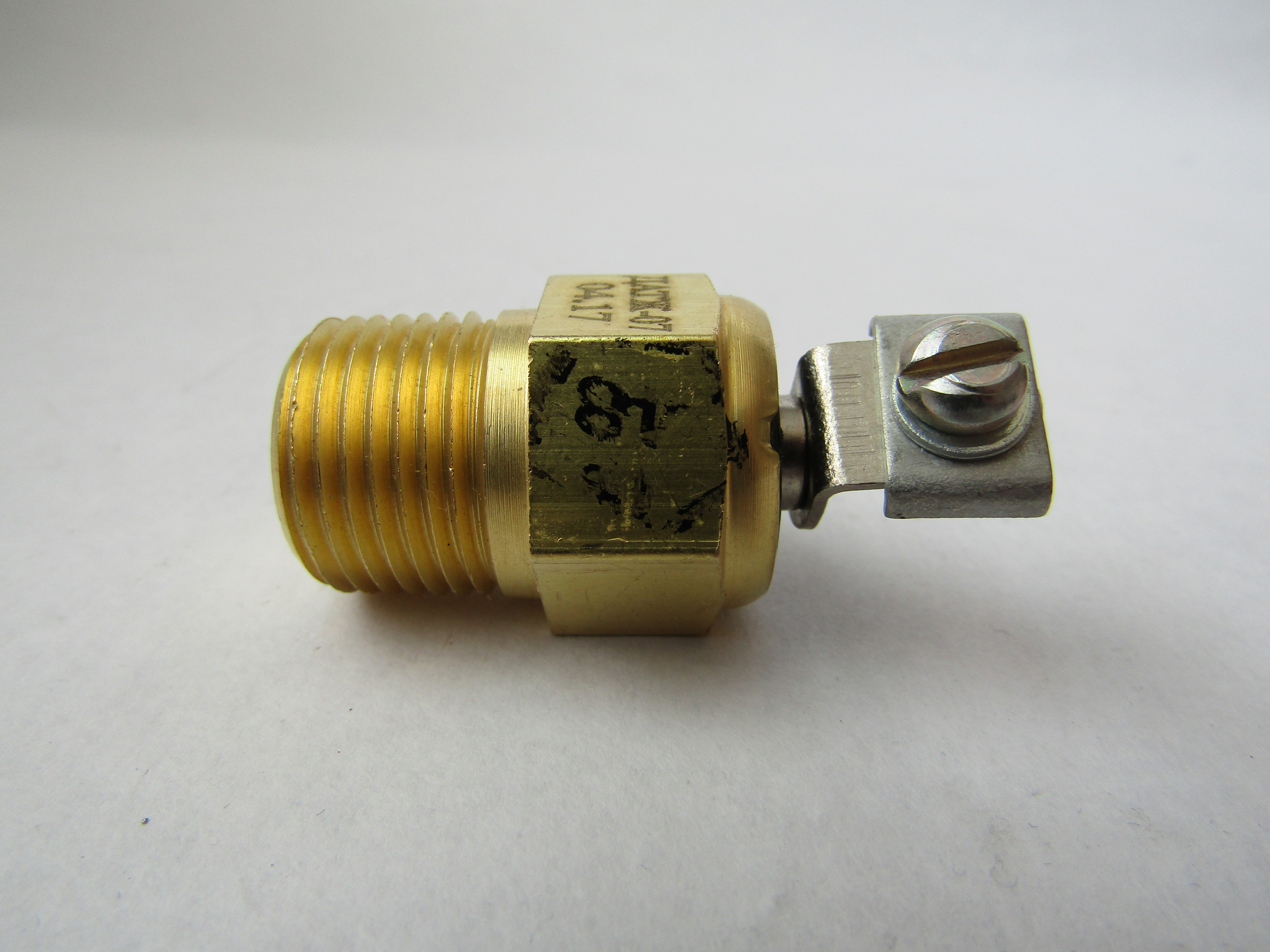

ДАТЖ-07	АДЮИ. 407529.004-07	Винт М4-6g ГОСТ 17473		К3/8'' ГОСТ 6111	2,45
ДАТЖ-08	АДЮИ.407529.004-08	Штырь		К3/8'' ГОСТ 6111	2,56

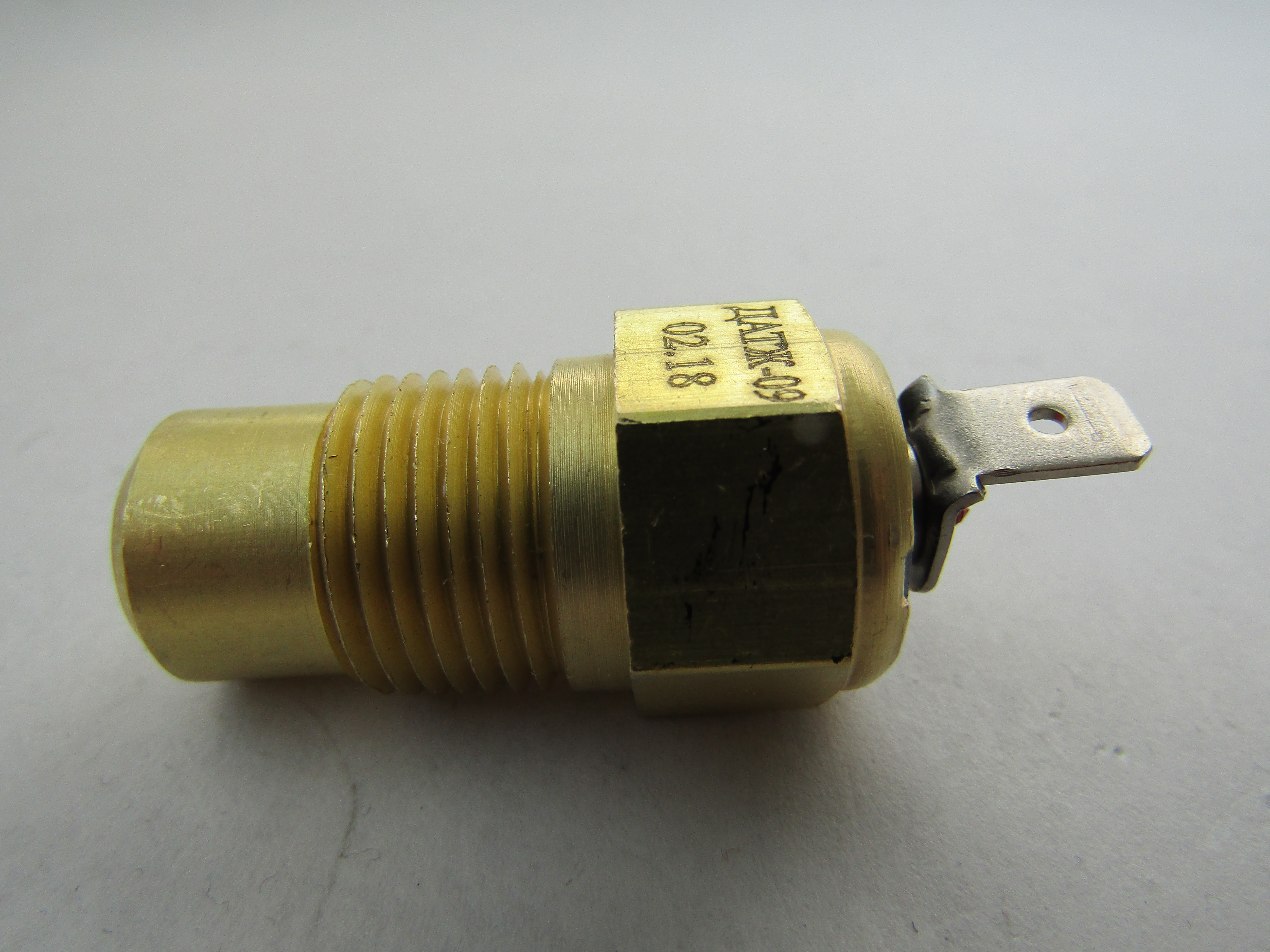

ДАТЖ-09	АДЮИ.407529.004-09		55	К3/8'' ГОСТ 6111	-
ДАТЖ-08М	АДЮИ.407529.004-10		55	К3/8'' ГОСТ 6111	3,27

Температура срабатывания и возврата должна соответствовать таблице
Обозначение датчика	Температура, °С
	Срабатывания (при повышении температуры)		Возврата (при понижении температуры)
	Нижнее значение, Т1	Верхнее значение, Т2	Нижнее значение, Т3
ДАТЖ	102	109	92
ДАТЖ-01	102	109	92
ДАТЖ-02	98	104	86
ДАТЖ-03	74	80	64
ДАТЖ-04	80	86	70
ДАТЖ-05	98	104	86
ДАТЖ-06	110	118	100
ДАТЖ-07	91	98	81
ДАТЖ-08	106	113	96
ДАТЖ-08М	85	91	75
ДАТЖ-09	85	91	75

Пример записи датчика в других документах и при заказе:

«Датчик аварийной температуры жидкости ДАТЖ-01 АДЮИ. 407529.004 ТУ РБ 07513211.011-97»

Датчики работоспособны в диапазоне рабочих температур окружающей среды от минус 50˚С до плюс 125˚С.
Датчики сохраняют работоспособность после пребывания в нерабочем состоянии при температуре окружающей среды от минус 60˚С до плюс 125˚С.
Датчики выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с² и частоте 50-250 Гц и воздействие ударных нагрузок при частоте 80-120 ударов в минуту и ускорении 150 м/с².
Сопротивление изоляции вывода ДАТЖ относительно корпуса - не менее 1 МОм. Изоляция токоведущих деталей относительно корпуса выдерживает без повреждений в течение 1 мин воздействие практически синусоидального переменного тока частотой 50 Гц напряжением 550 В.
Масса датчика не более 0,055 кг.
Датчики относятся к неремонтируемым невосстанавливаемым изделиям. 90%-ная наработка на отказ ДАТЖ составляет не менее 6 000 моточасов работы двигателя или не менее 350 000 км пробега транспортного средства или 1000 срабатываний датчика.
Гарантийный срок эксплуатации датчиков составляет 24 месяца с даты ввода в эксплуатацию транспортного средства в пределах гарантийного срока хранения.
Гарантийный срок хранения датчиков без консервации в упаковке изготовителя – 30 месяцев с даты изготовления.
