Датчики указателя температуры жидкости ДУТЖ

Описание

Датчики применяются в однопроводной системе электрооборудования с номинальным напряжением 12 или 24 В постоянного тока в комплекте с соответствующим указателем магнитоэлектрического типа.

Тип датчика – терморезисторный.

Вид климатического исполнения О1 по ГОСТ 15150. При этом предельное нижнее рабочее значение температуры окружающей среды устанавливают минус 50°С, а для нерабочего состояния – минус 60°С.

Датчики защищены от проникновения внутрь посторонних тел и воды в соответствии со степенью защиты IPХ7 ГОСТ 14254.

Режим работы продолжительный – номинальный S1 по ГОСТ 3940.

Технические характеристики

Пример записи датчика в других документах и при заказе:

• «Датчик указателя температуры жидкости ДУТЖ 02М ТУ РБ 07513211.001-95»

Технические характеристики вариантов исполнения ДУТЖ

Фото	Обозначение датчика	Резьба на корпусе	Способ присоединения	Диапазон показаний, °С / (В)	Сопротивление, Ом	Температура срабатывания / возврата, °С	Цена, USD
				Ток 0,1 А
	ДУТЖ АДЮИ.405213.001	Коническая K 3/8'' ГОСТ 6111-58	Аналог штыря 101600	40–120 / (12 или 24)	600–42	—	3,15

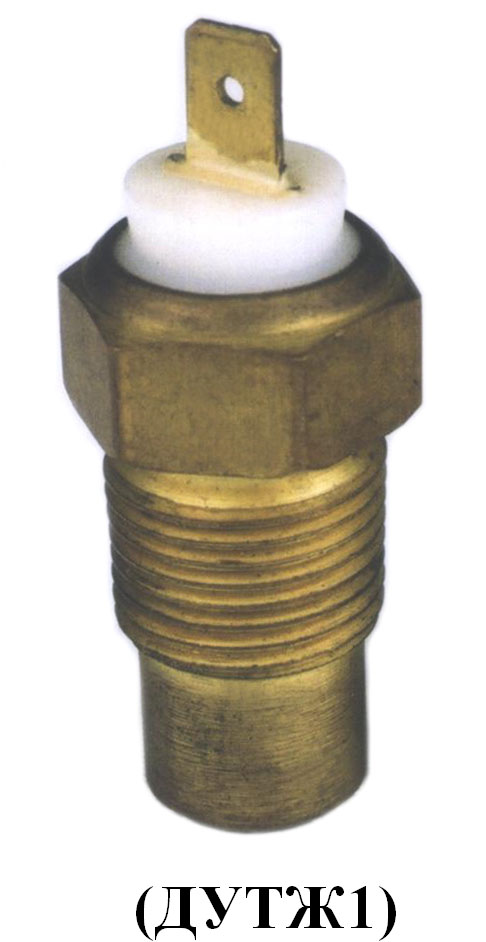

	ДУТЖ-01 АДЮИ.405213.001-01		Винт М4-6g×8 ГОСТ 17473-80

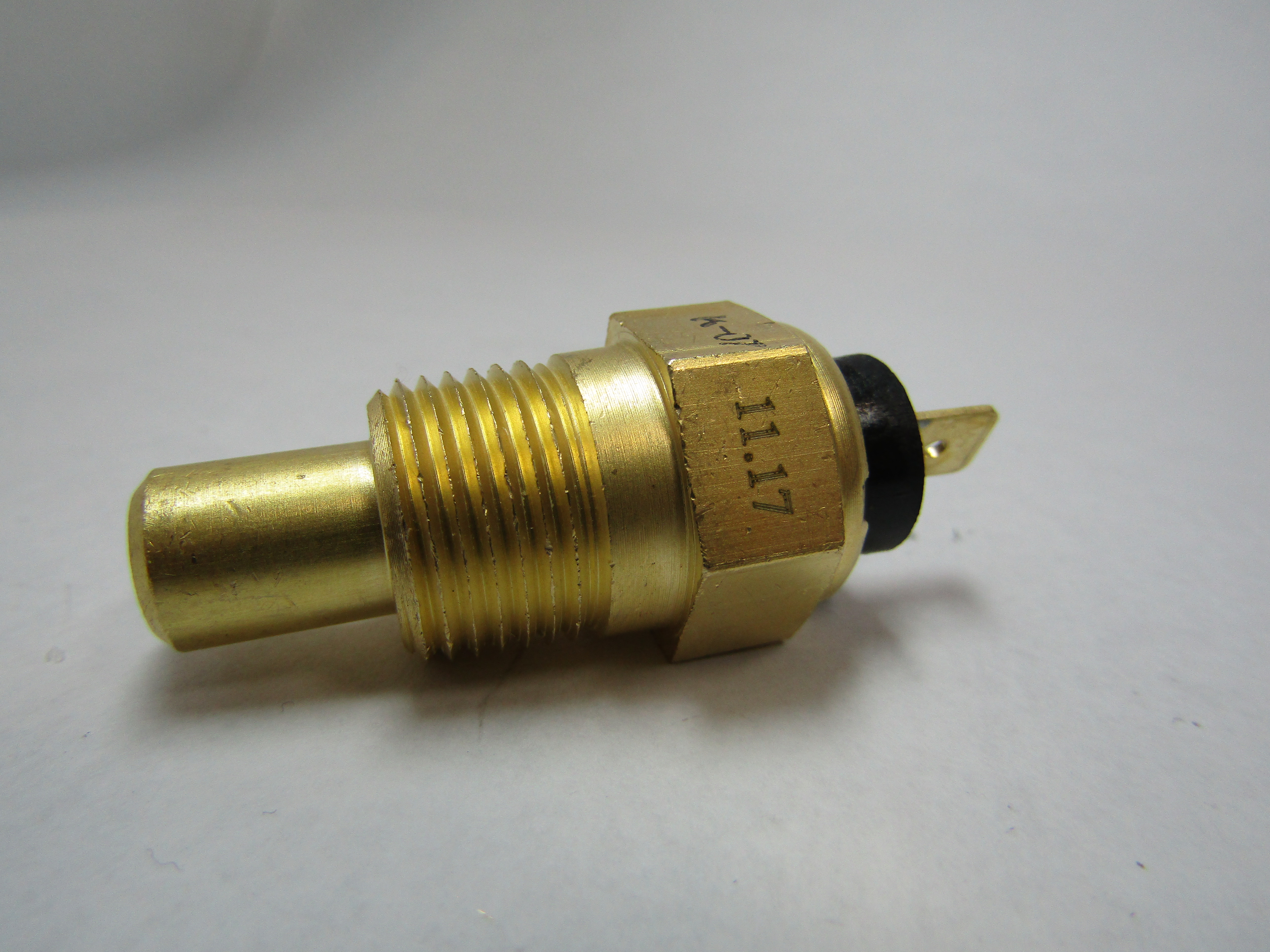

	ДУТЖ-02 АДЮИ.405213.001-02		Аналог штыря 101600	40–120 / (12)	315–20

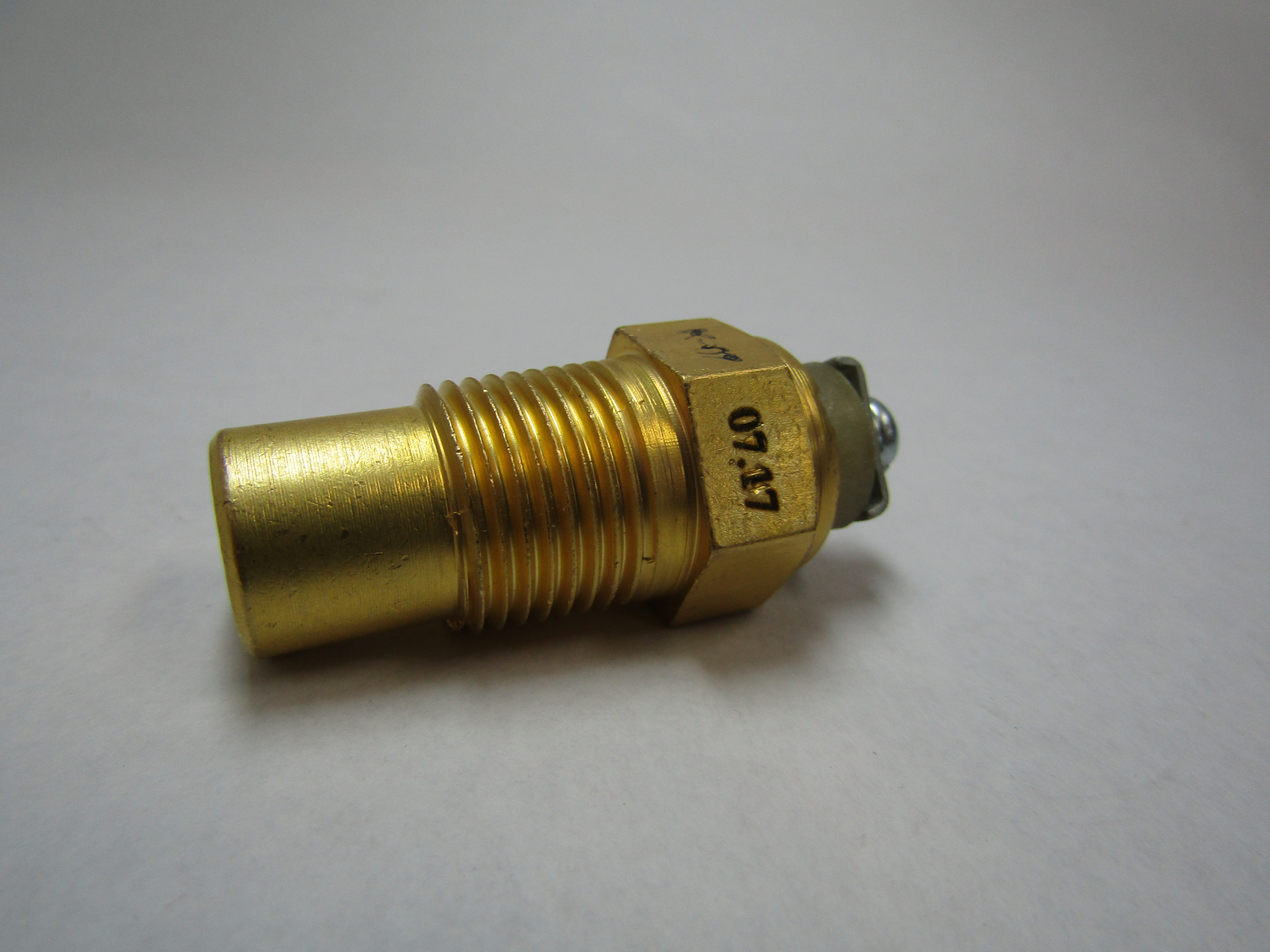

	ДУТЖ-05 АДЮИ.405213.001-03		Винт М4-6g×8 ГОСТ 17473-80	40–120 / (24)			4,13
	ДУТЖ-М АДЮИ.405213.001-04	Метрическая М14×1,5-6g	Аналог штыря 101600	40–120 / (12 или 24)	660–50		3,15
	ДУТЖ-02М АДЮИ.453842.003	Коническая K 3/8'' ГОСТ 6111-58	Аналог колодки штыревой 501202		315–20		3,43
	ДУТЖ-06М АДЮИ.453842.003-01	Метрическая М16×1,5-6g
	ДУТЖ-01М1 АДЮИ.453842.003-02	Коническая K 3/8'' ГОСТ 6111			600–42		3,28

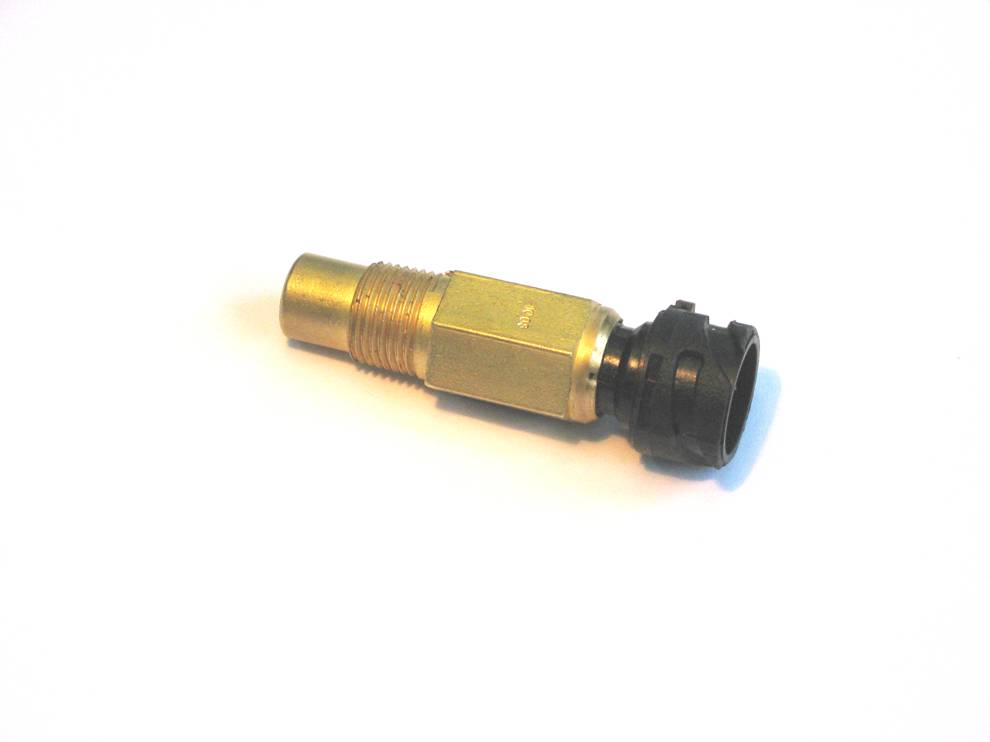

	ДУТЖ-03 АДЮИ.453842.001	Коническая K 3/8'' ГОСТ 6111-58	Разъём байонетный (аналог DIN-72585-1)		600–42	+105 +4/-3 · 92 min	5,46

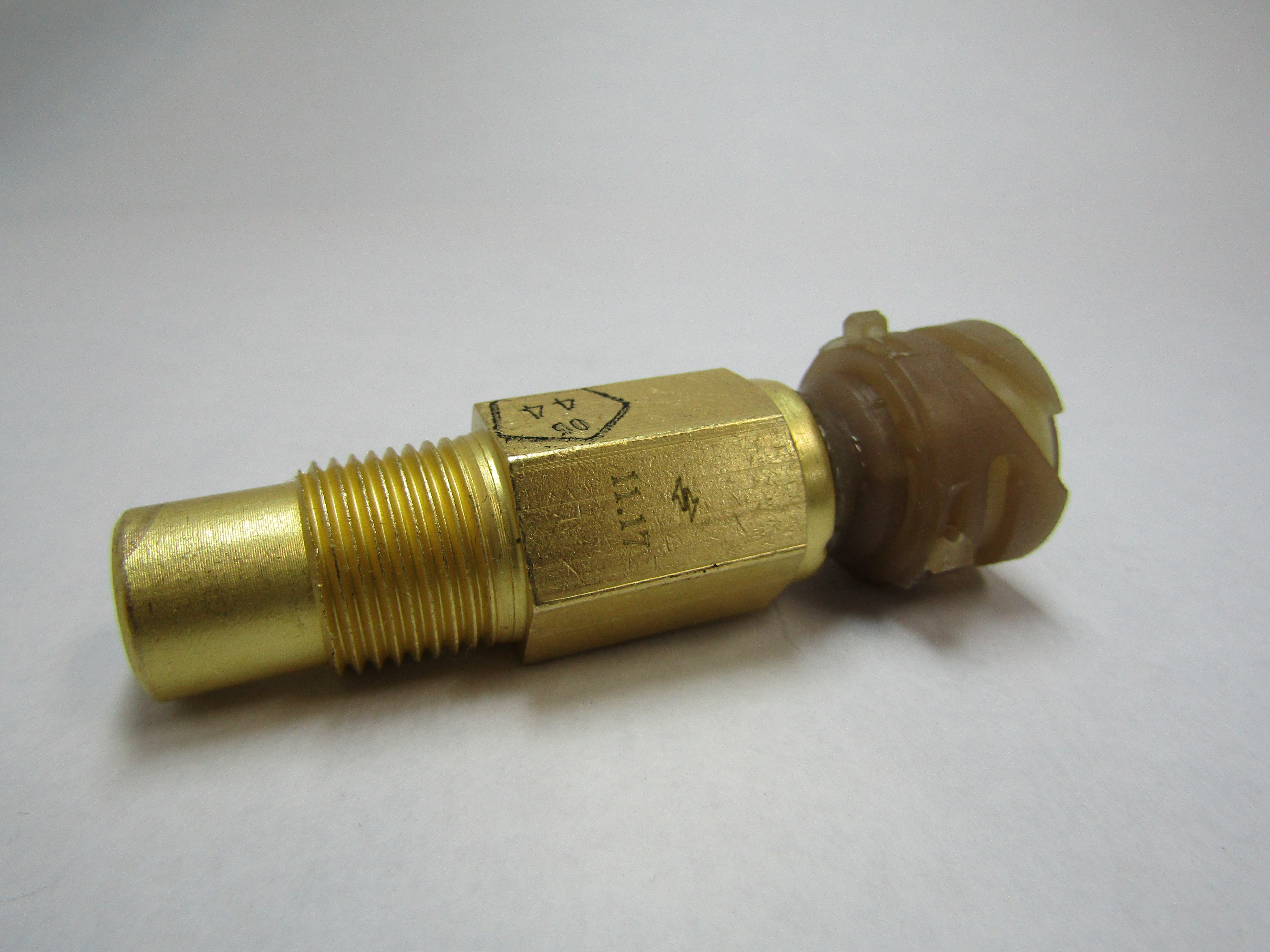

	ДУТЖ-04 АДЮИ.453842.001-01					+96 +4/-3 · 83 min

Датчики ДУТЖ-03 и ДУТЖ-04 являются комбинированными и выдают сигнал как на указатель температуры, так и на контрольную лампу при аварийном повышении температуры.

• Датчики выдерживают воздействие вибрационных нагрузок с частотой 50÷250 Гц, ускорением 100м/с² по ГОСТ 3940.
• Датчики выдерживают воздействие ударных нагрузок с частотой 80÷120 ударов в минуту при максимальном ускорении 150м/с² по ГОСТ 3940.
• Датчики без электрической нагрузки устойчивы к циклическому воздействию температуры от минус 50 до плюс 125 °С.
• Датчики сохраняют работоспособность после воздействия повышенной температуры (125±5) °С в течение 3 часов без электрической нагрузки.
• Датчики работоспособны при нахождении под электрической нагрузкой не более 0,1 А при температуре (125 ± 5)°С в течение 3 часов.
• Сопротивление изоляции контакта аварийной сигнализации относительно корпуса при температуре окружающей среды (25±5)˚С и относительной влажности (45-80)% должно быть не менее 1Мом.
• Изоляция контакта аварийной сигнализации относительно корпуса должна выдерживать без повреждений в течение 1мин. воздействие переменного напряжения 550В частотой 50Гц.
• Датчики относятся к неремонтируемым, невосстанавливаемым изделиям.

90% наработка на отказ 10000 моточасов работы двигателя или 1000000 км пробега автотранспортного средства. Указания по эксплуатации:

• датчики должны применяться в системе электрооборудования с номинальным напряжением, указанным в таблице 1 с соответствующим указателем магнитоэлектрического типа. Сила тока в цепи датчика должна быть не более 0,1 А;
• рабочее положение датчиков при эксплуатации – любое;
• датчики ремонту не подлежат, запасные части к ним не поставляются;
• клеммы датчиков должны быть защищены от прямого попадания масла, топлива и влаги;
• при установке датчиков не допускается применение герметизирующих материалов, ухудшающих тепловой и электрический контакт корпуса датчика с массой автомобиля.

Средний срок службы – 10 лет.

Гарантийный срок эксплуатации датчиков – 24 месяца с даты ввода в эксплуатацию, но не более 30 месяцев с даты изготовления.

Гарантийный срок хранения датчиков без консервации в упаковке изготовителя – 12 месяцев с даты изготовления.
