Выключатель пневматический сигнала торможения ВПСТ
Технические условия ТУ РБ 07513211.004-94
Выключатели пневматические сигнала торможения (ВПСТ) предназначены для включения (выключения) сигнальных ламп при наличии (отсутствии) давления воздуха в системе тормозов транспортных средств.
Выключатели рассчитаны на работу в однопроводной цепи постоянного тока:
- напряжение 12 В, сила тока 0,4 А
- напряжение 24 В, сила тока 0,25 А
Вид климатического исполнения – О1 по ГОСТ 15150. При этом нижнее рабочее значение температуры окружающей среды при эксплуатации минус 50˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации плюс 80˚С.
Режим работы продолжительный номинальный S1 по ГОСТ 3940.
| Обозначение датчиков | Резьба на корпусе | Тип электрического контакта | Масса, не более, г | Состояние контактов при Р=0 | Давление срабатывания, МПа | |
|---|---|---|---|---|---|---|
| Размыкание | Замыкание | |||||

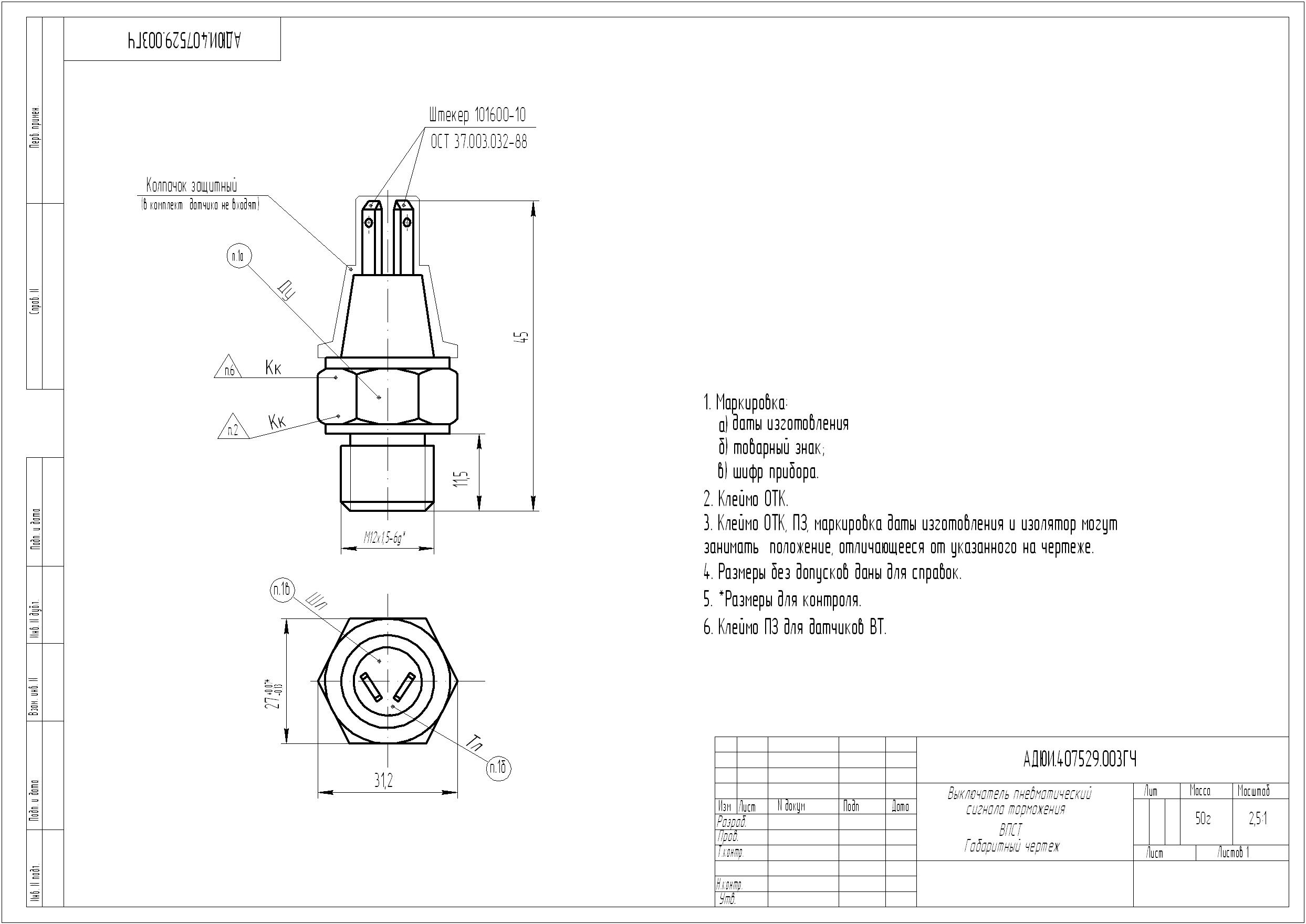

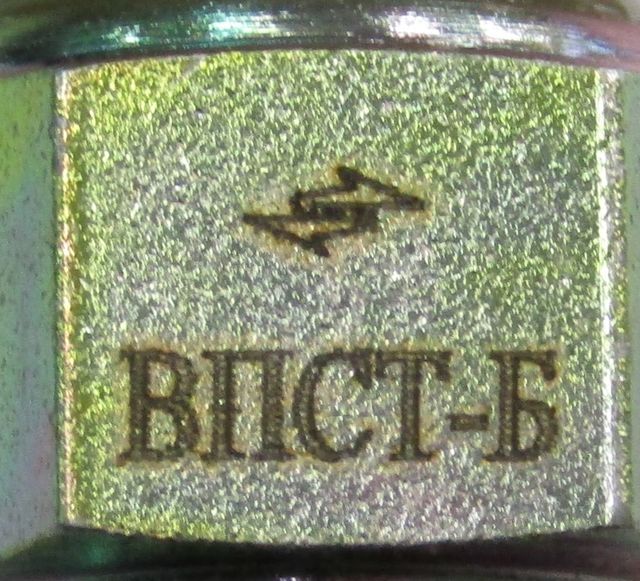

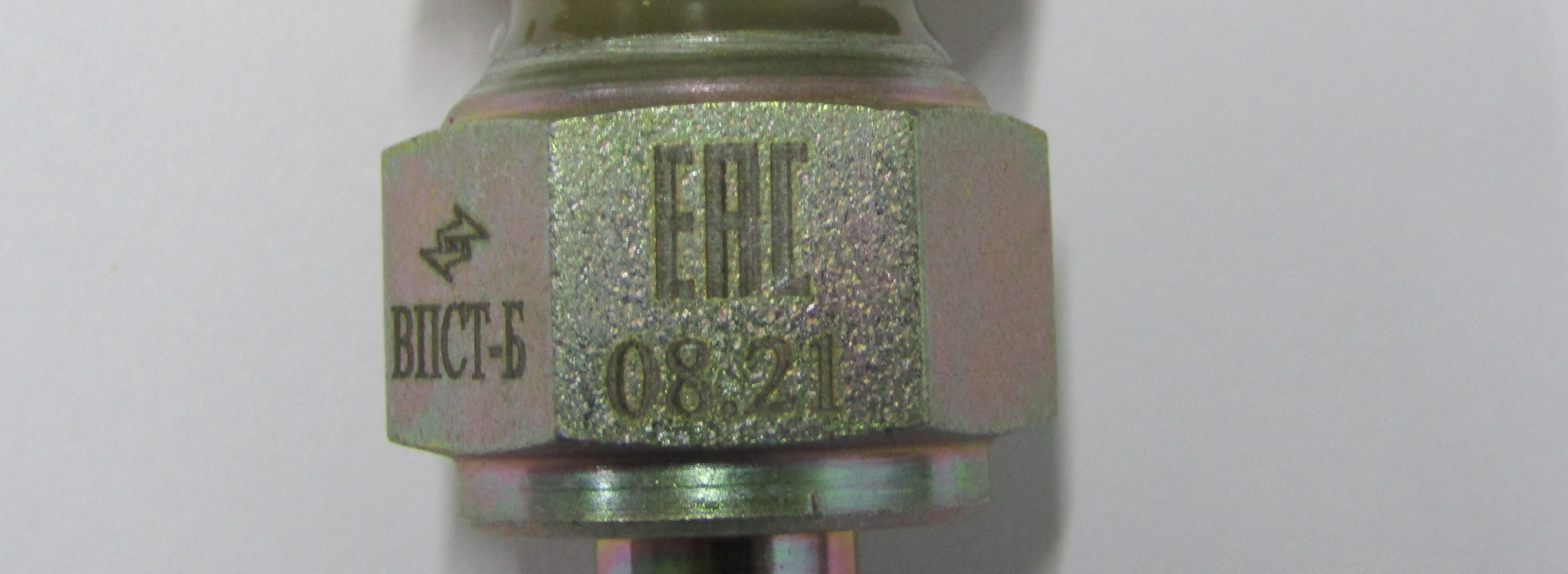

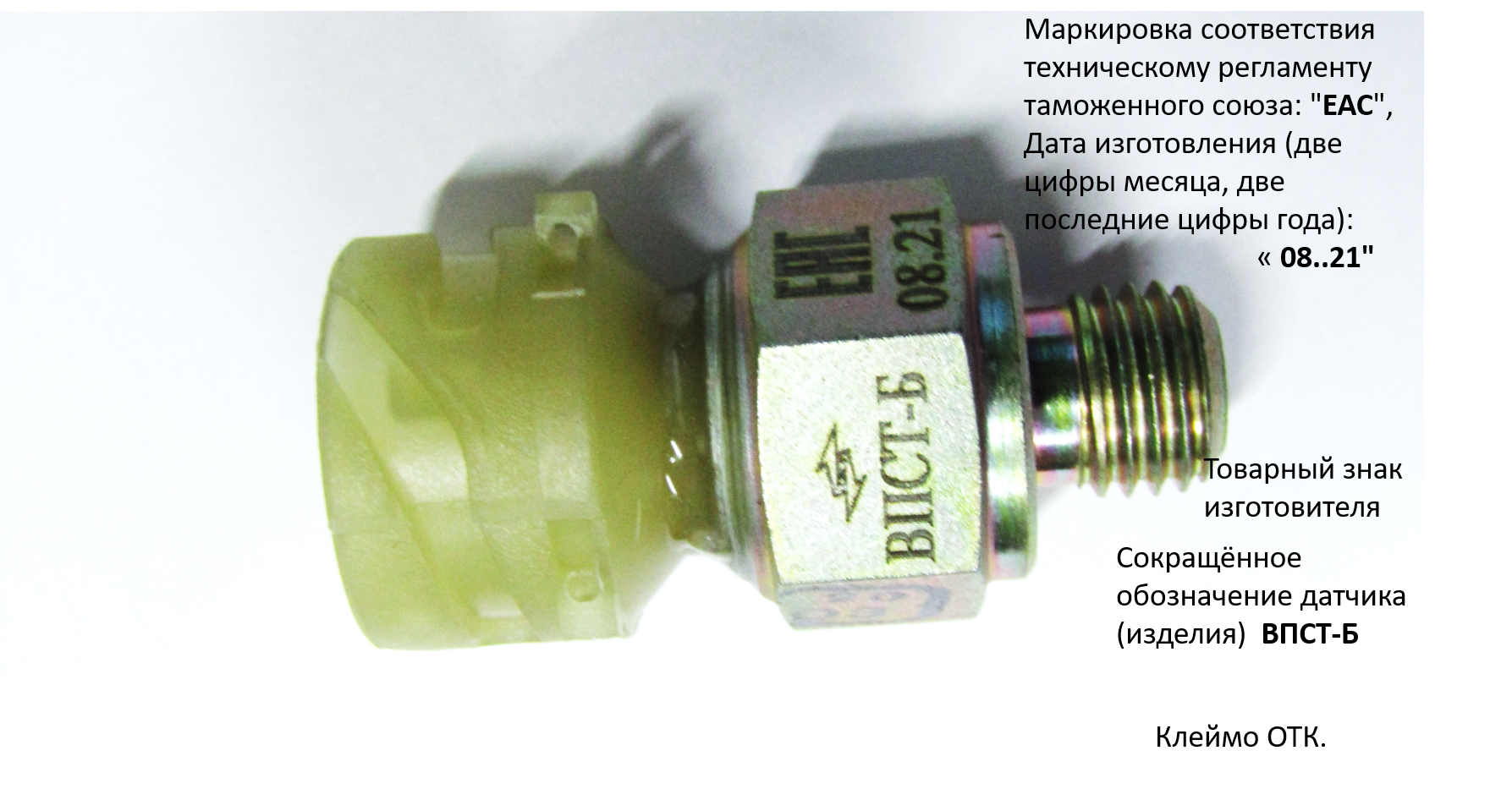

| ВПСТ АДЮИ.407529.003 | Метрическая М12х1,5-6g | Аналог штыря 101600-10 | 50 | Разомкнуты | от 0,05 до 0,01 | от 0,01 до 0,05 |
| ВПСТ-Б АДЮИ.407529.014 | Аналог Соединителя DIN 72585 | 44 | ||||
«Выключатель пневматический сигнала торможения ТУ РБ 07513211.004-94».
- Выключатели ВПСТ выдерживают перегрузки давлением до 2,5 ± 0,5 МПа (25 ± 5 кгс/см²)
- Выключатели ВПСТ работоспособны при изменении температуры окружающей среды в диапазоне от минус 50 ˚С до плюс 80 ˚С
- Выключатели выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с² и частоте от 50 до 250 Гц и воздействие ударных нагрузок с максимальным ускорением до 150 м/с² и частоте (80-120) ударов в минуту
- Сопротивление изоляции выключателей между клеммой или штекером и корпусом должно быть не менее 10 МОм
- Изоляция токоведущих деталей выключателей относительно корпуса должна выдерживать воздействие переменного тока частотой 50 Гц напряжением 550 В в течение 1 мин
- 95% наработка на отказ выключателей ВПСТ, устанавливается 12 тыс. моточасов или 100 тыс. циклов срабатывания
- Средний срок службы выключателя – 10 лет
- Гарантийный срок эксплуатации датчиков – 24 месяца с даты ввода в эксплуатацию транспортных средств, на которые устанавливаются датчики в пределах гарантийного срока хранения
Датчик аварийного давления воздуха ДАДВ
Технические условия ТУ РБ 07513211.004-94
Датчики аварийного давления воздуха (ДАДВ) предназначены для включения (выключения) сигнальных ламп при падении (подъеме) давления воздуха в системе тормозов транспортного средства.
Датчики рассчитаны на работу в однопроводной цепи постоянного тока:
- напряжение 12 В, сила тока 0,4 А
- напряжение 24 В, сила тока 0,25 А
Вид климатического исполнения – О1 по ГОСТ 15150. При этом нижнее рабочее значение температуры окружающей среды при эксплуатации минус 50˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации плюс 80˚С.
Режим работы продолжительный номинальный S1 по ГОСТ 3940.
| Фото | Обозначение датчиков | Резьба на корпусе | Тип электрического контакта | Масса, не более, г | Состояние контактов при Р=0 | Давление срабатывания, МПа | Отпускная цена, $ США | |
|---|---|---|---|---|---|---|---|---|
| Размыкание | Замыкание | |||||||
|

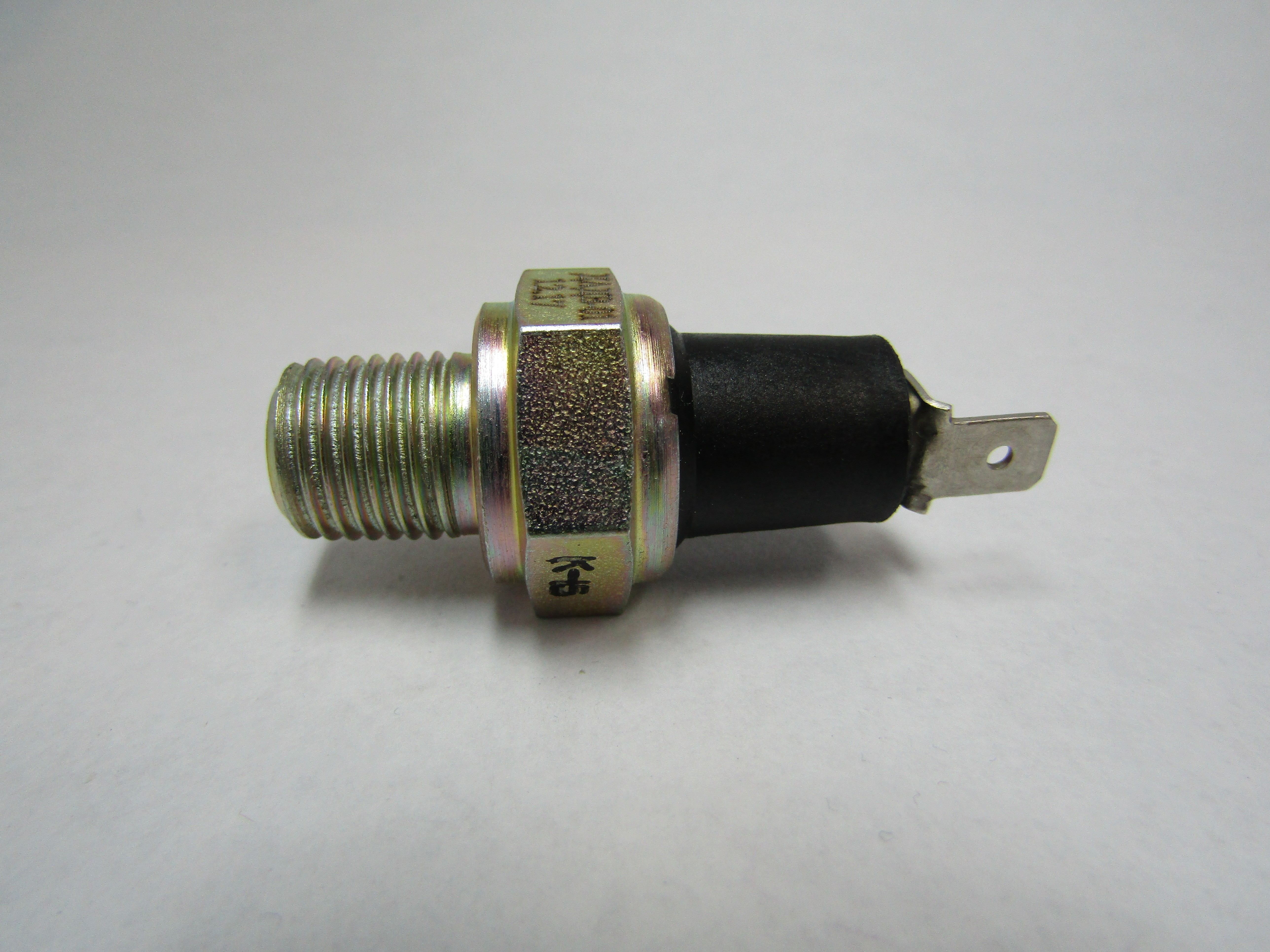

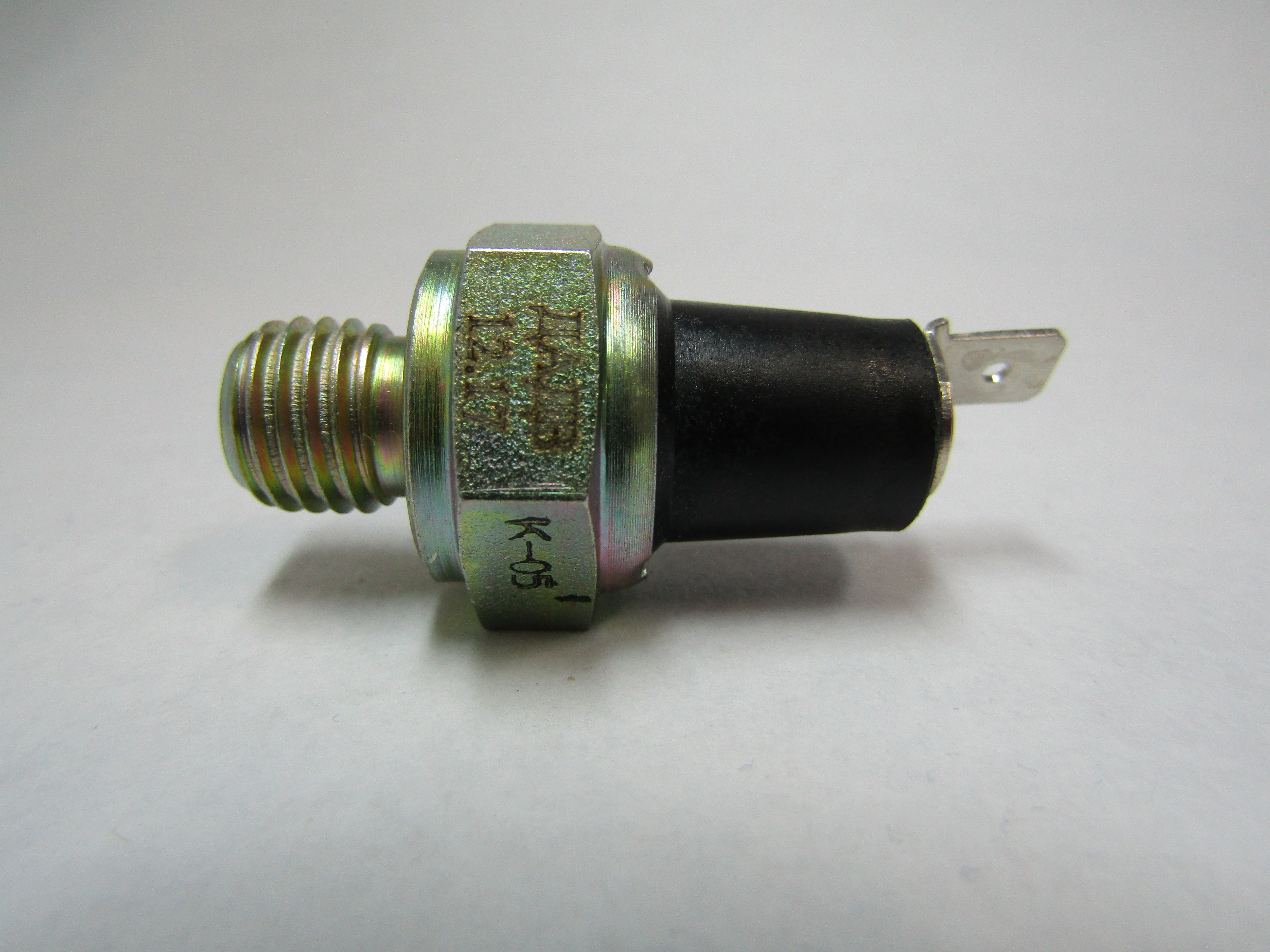

ДАДВ АДЮИ.407529.002 | Метрическая М12х1,5-6g | Аналог штыря 101600-10 | 40 | Замкнуты | от 0,45 до 0,60 | от 0,60 до 0,45 | 2,54 |
|
ДАДВ-01 АДЮИ.407529.002-01 | Коническая К¼" ГОСТ 6111 | ||||||
|

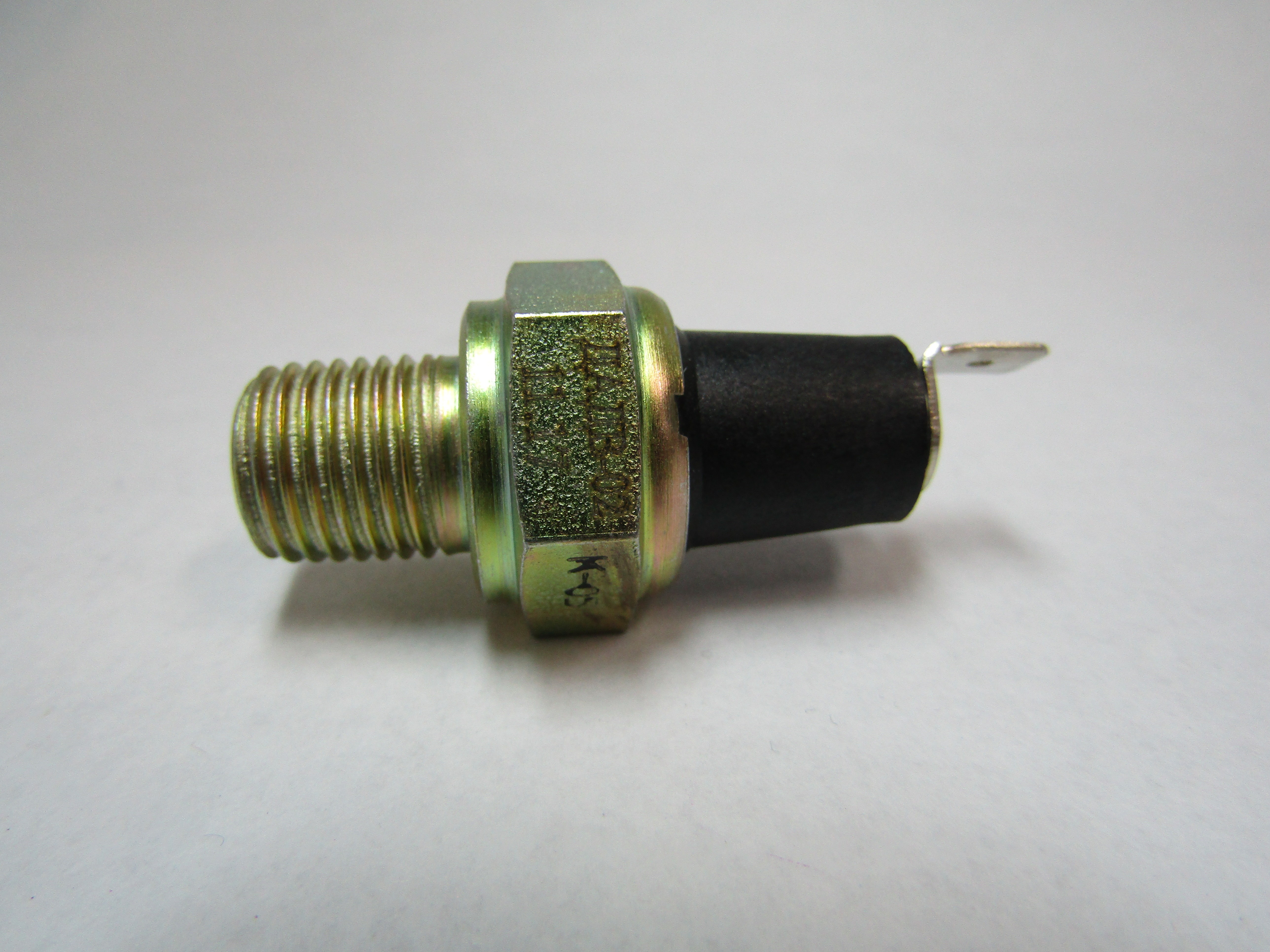

ДАДВ-02 АДЮИ.407529.002-02 | от 0,20 до 0,30 | от 0,30 до 0,20 | |||||
| ДАДВ-03 АДЮИ.407529.002-03 | от 0,45 до 0,55 | от 0,55 до 0,45 | ||||||
|

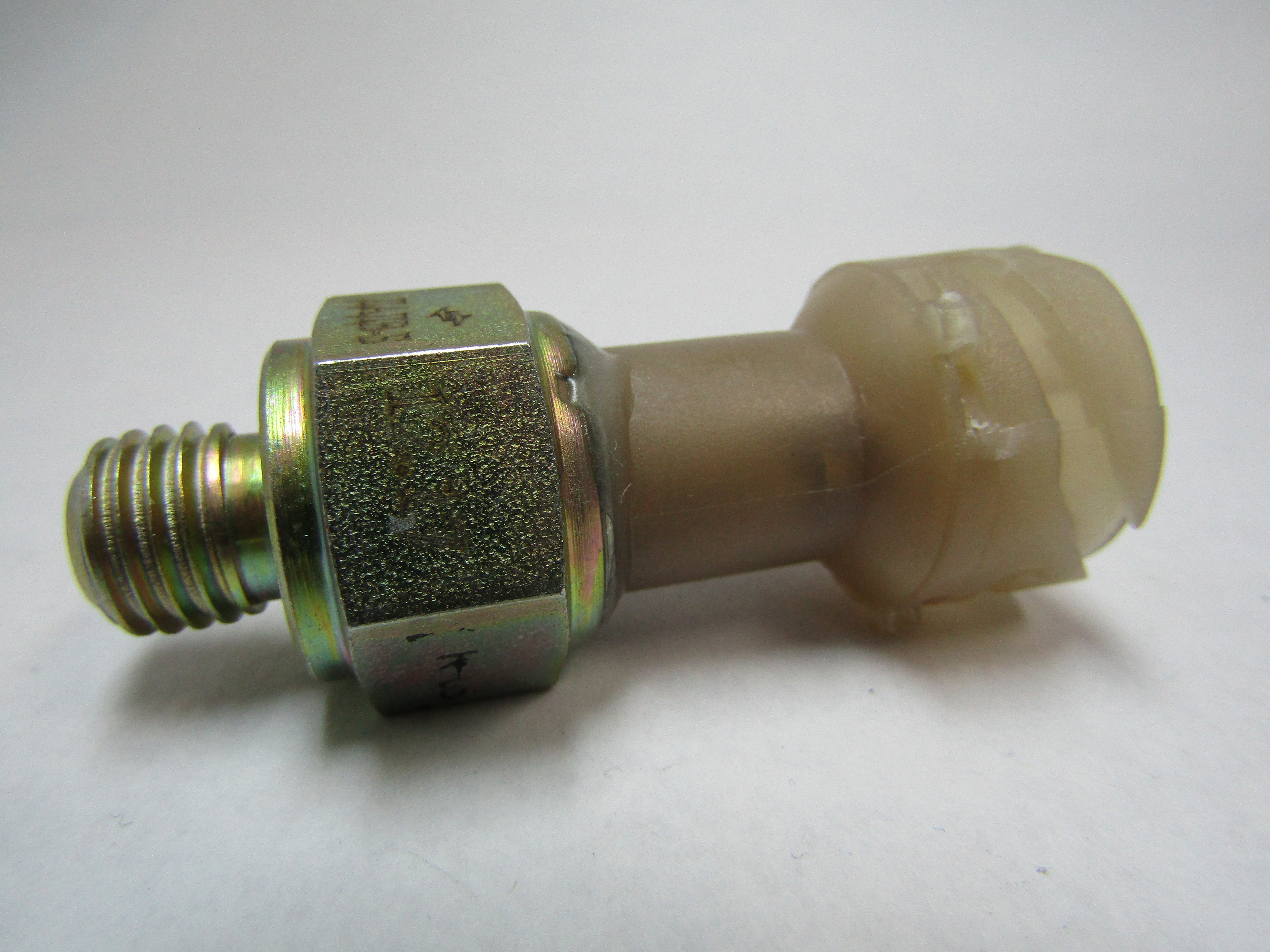

ДАДВ-Б АДЮИ.407529.011 | Метрическая М12х1,5-6g | Аналог Соединителя DIN 72585 | 52 | 0,7 max | от 0,66 | 3,57 | |
| ДАДВ-1Б АДЮИ.407529.011-01 | от 0,01 до 0,05 | от 0,05 до 0,01 | ||||||
|

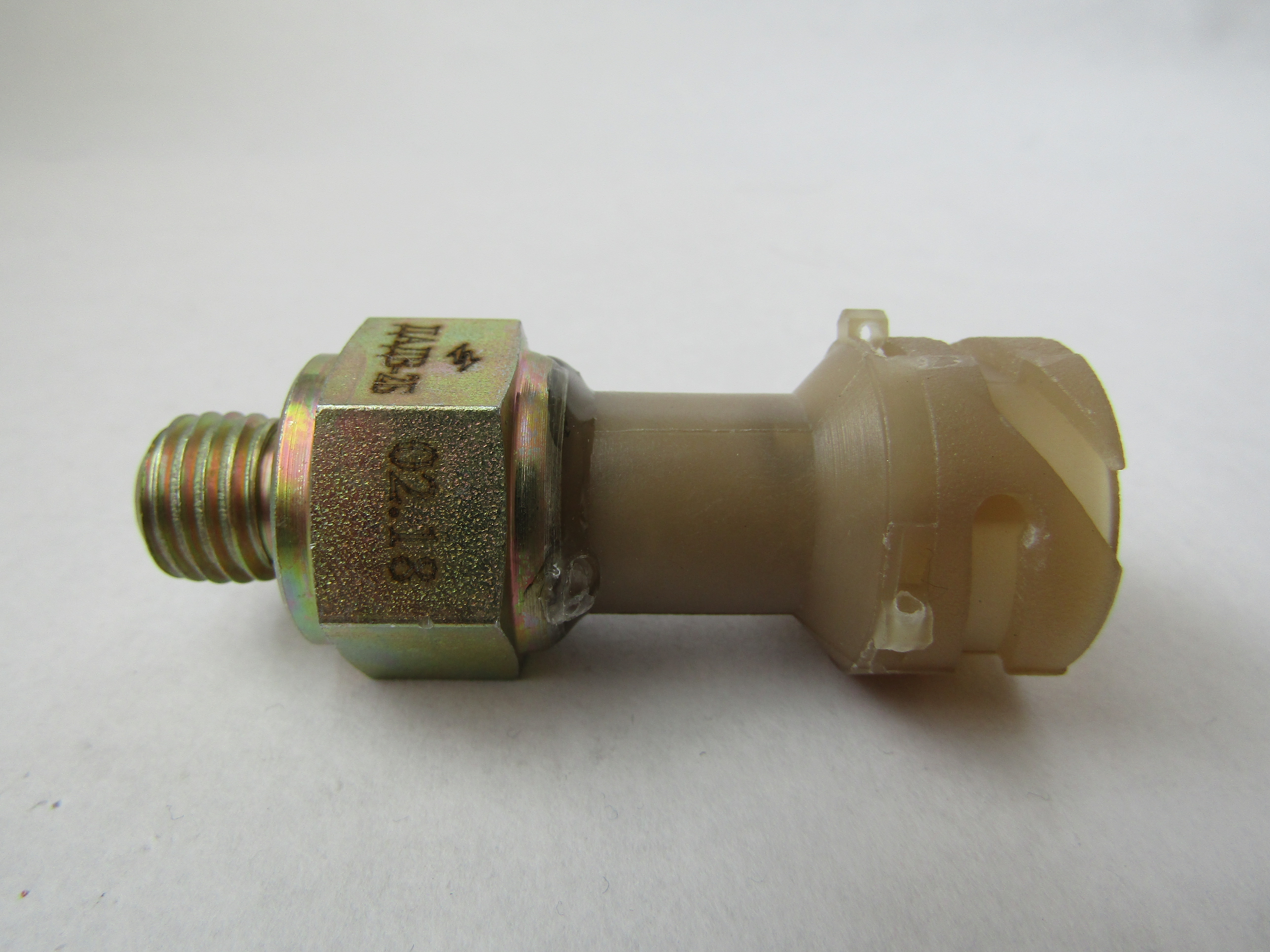

ДАДВ-2Б АДЮИ.407529.011-02 | от 0,025 до 0,085 | от 0,085 до 0,025 | 3,74 | ||||
| ДАДВ-3Б АДЮИ.407529.011-03 | от 0,54 до 0,66 | от 0,66 до 0,54 | - | |||||
| ДАДВ-4Б АДЮИ.407529.011-04 | 0,6 max | от 0,47 до 0,53 | 3,92 | |||||
Пример записи датчика в других документах и при заказе:
«Датчик аварийного давления воздуха ДАДВ-01 ТУ РБ 07513211.004-94».
- Датчики ДАДВ выдерживают перегрузки давлением до 2,5 ± 0,5 МПа (25 ± 5 кгс/см²)
- Датчики ДАДВ работоспособны при изменении температуры окружающей среды в диапазоне от минус 50 ˚С до плюс 80 ˚С
- Датчики выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с² и частоте от 50 до 250 Гц и воздействие ударных нагрузок с максимальным ускорением до 150 м/с² и частоте (80-120) ударов в минуту
- Сопротивление изоляции датчиков между клеммой или штекером и корпусом должно быть не менее 10 МОм
- Изоляция токоведущих деталей датчика относительно корпуса должна выдерживать воздействие переменного тока частотой 50Гц напряжением 550 В течение 1 мин
- 90% наработка на отказ датчиков ДАДВ, устанавливается 12 тыс. моточасов или 100 тыс. циклов срабатывания
- Средний срок службы датчика – 10 лет
Датчик аварийного давления масла ДАДМ
Технические условия ТУ РБ 07513211.004-94
Датчики аварийного давления масла (ДАДМ) предназначены для включения (выключения) сигнальных ламп при падении (подъеме) давления масла в системе смазки двигателя транспортного средства.
Датчики рассчитаны на работу в однопроводной цепи постоянного тока:
- напряжение 12 В, сила тока 0,4 А
- напряжение 24 В, сила тока 0,25 А
Вид климатического исполнения – О1 по ГОСТ 15150. При этом нижнее рабочее значение температуры окружающей среды при эксплуатации минус 40˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации плюс 120˚С.
Режим работы продолжительный номинальный S1 по ГОСТ 3940.
| Фото | Обозначение датчиков | Резьба на корпусе | Тип электрического контакта | Масса, не более, г | Состояние контактов при Р=0 | Давление срабатывания, МПа | Отпускная цена, $ США | |
|---|---|---|---|---|---|---|---|---|
| Размыкание | Замыкание | |||||||
|

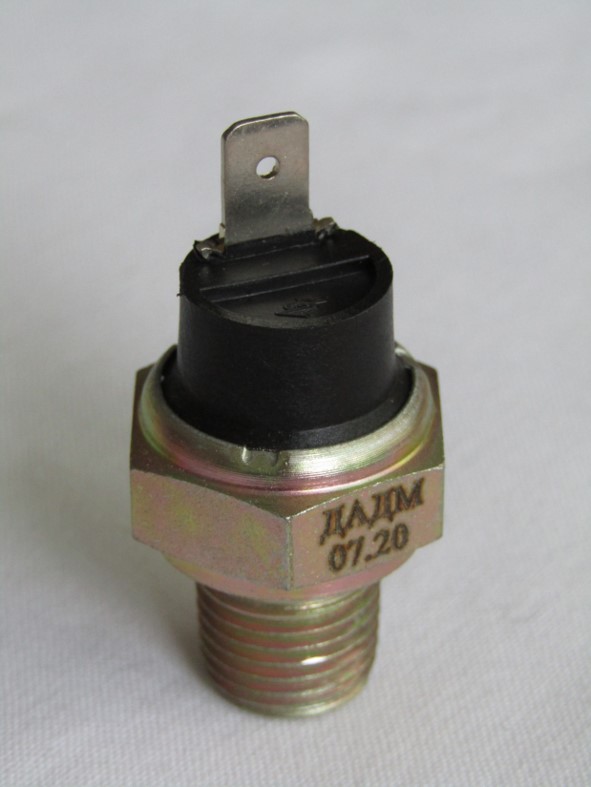

ДАДМ АДЮИ.407529.001 | Коническая К¼" ГОСТ 6111 | Аналог штыря 101600-10 | 45 | Замкнуты | от 0,04 до 0,08 | от 0,08 до 0,04 | 1,51 |
| ДАДМ-01 АДЮИ.407529.001-01 | Метрическая М10х1-6g | |||||||
|

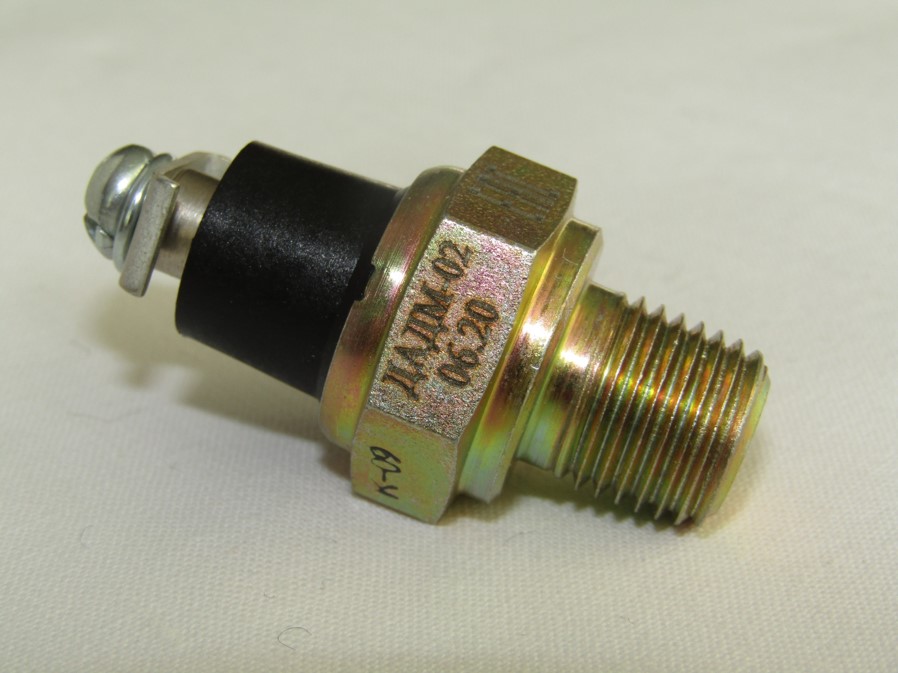

ДАДМ-02 АДЮИ.407529.001-02 | Коническая К¼" ГОСТ 6111 | Винт В.М5-6g ГОСТ 17473 | |||||
|

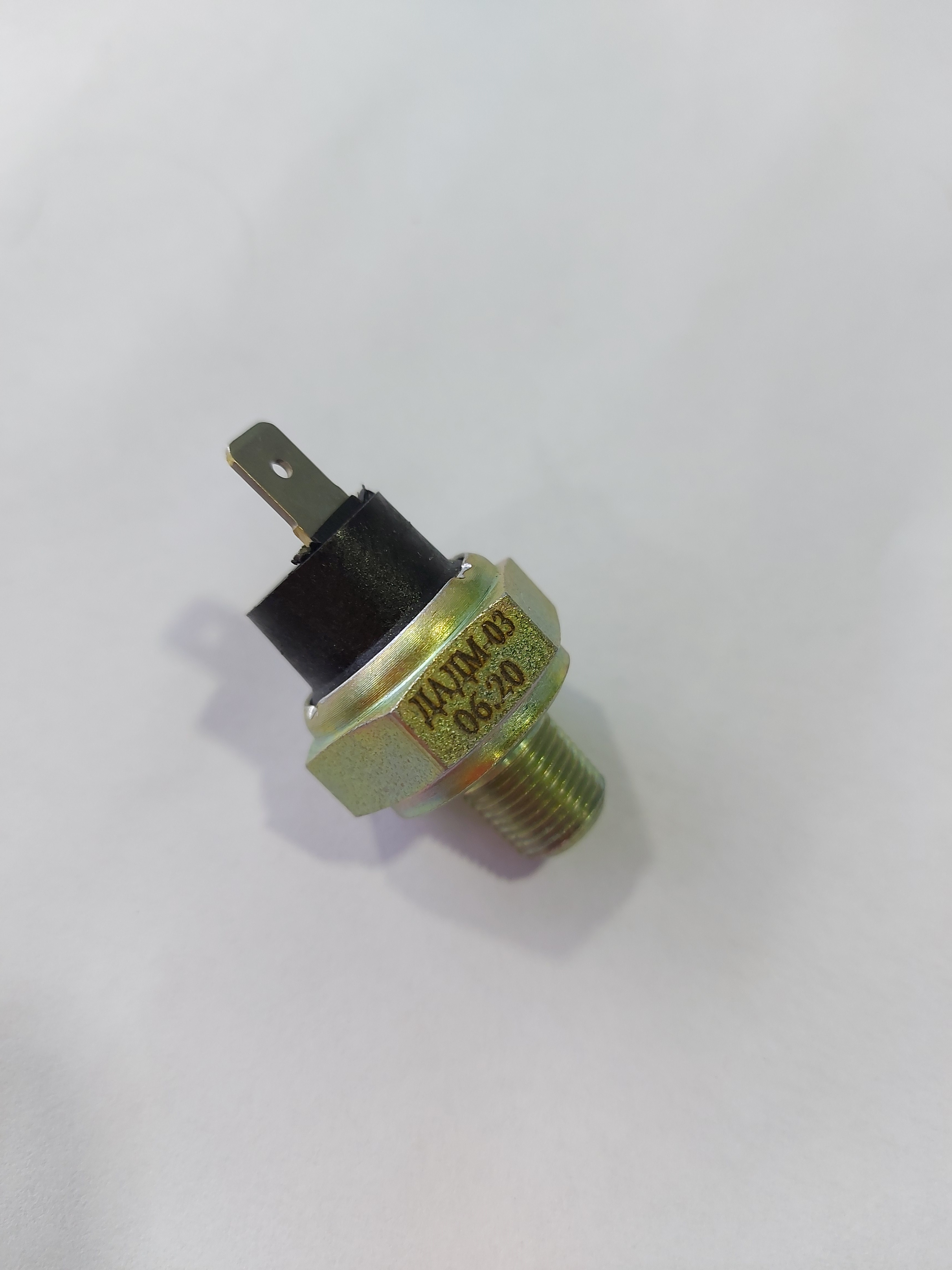

ДАДМ-03 АДЮИ.407529.001-03 | Коническая К⅛" ГОСТ 6111 | Аналог штыря 101600-10 | |||||
| ДАДМ-03-М АДЮИ.407529.001-06 | 3,48 | |||||||
| ДАДМ-04 АДЮИ.407529.012 | Коническая К¼" ГОСТ 6111 | Аналог штыря 101600-10 | от 0,64 до 0,82 | от 0,82 до 0,64 | 2,22 | |||
| ДАДМ-05 АДЮИ.407529.012-01 | Метрическая М10х1-6g | Аналог штыря 101600-10 | от 0,9 до 1,1 | от 1,1 до 0,9 | 2,78 | |||
| ДАДМ-06 АДЮИ.407529.001-04 | Коническая К¼" ГОСТ 6111 | Винт В.М5-6g ГОСТ 17473 | от 0,07 до 0,13 | от 0,13 до 0,07 | 1,51 | |||
| ДАДМ-07 АДЮИ.407529.012-02 | Аналог штыря 101600-10 | от 0,13 до 0,19 | от 0,19 до 0,13 | 2,22 | ||||
| ДАДМ-08 АДЮИ.407529.001-05 | Винт В.М4-6g ГОСТ 17473 | от 0,04 до 0,08 | от 0,08 до 0,04 | 1,51 | ||||
|

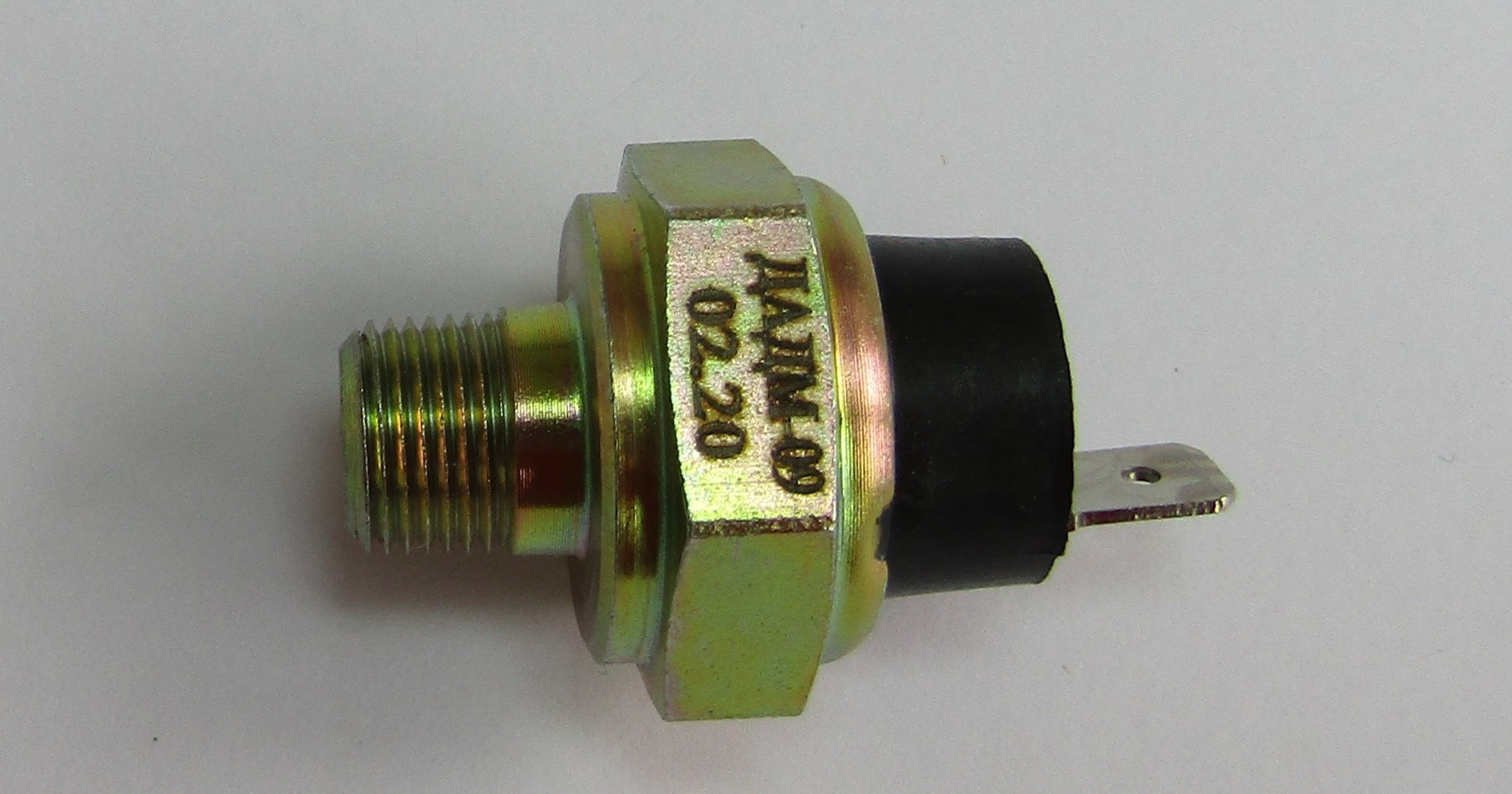

ДАДМ-09 АДЮИ.407529.001-07 | Коническая К⅛" ГОСТ 6111 | Аналог штыря 101600-10 | - | ||||
| ДАДМ-Б АДЮИ.407529.021 | Метрическая М10х1,5-6g | Аналог соединителя DIN 72585 | 55 | - | от 1,27 до 1,4 | 5,40 | ||
Датчик сигнализатора давления масла ДСДМ
Технические условия ТУ РБ 07513211.004-94
Датчики сигнализатора давления масла или тормозной жидкости (ДСДМ) предназначены для включения (выключения) сигнальных ламп при подъеме (падении) давления масла или тормозной жидкости в системах управления транспортных средств.
Датчики рассчитаны на работу в однопроводной цепи постоянного тока:
- напряжение 12 В, сила тока 0,4 А
- напряжение 24 В, сила тока 0,25 А
Вид климатического исполнения – О1 по ГОСТ 15150. При этом нижнее рабочее значение температуры окружающей среды при эксплуатации минус 40˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации плюс 120˚С.
Режим работы продолжительный номинальный S1 по ГОСТ 3940.
| Фото | Обозначение датчиков | Резьба на корпусе | Тип электрического контакта | Масса, не более, г | Состояние контактов при Р=0 | Давление срабатывания, МПа | Отпускная цена, $ США | |
|---|---|---|---|---|---|---|---|---|
| Размыкание | Замыкание | |||||||
|

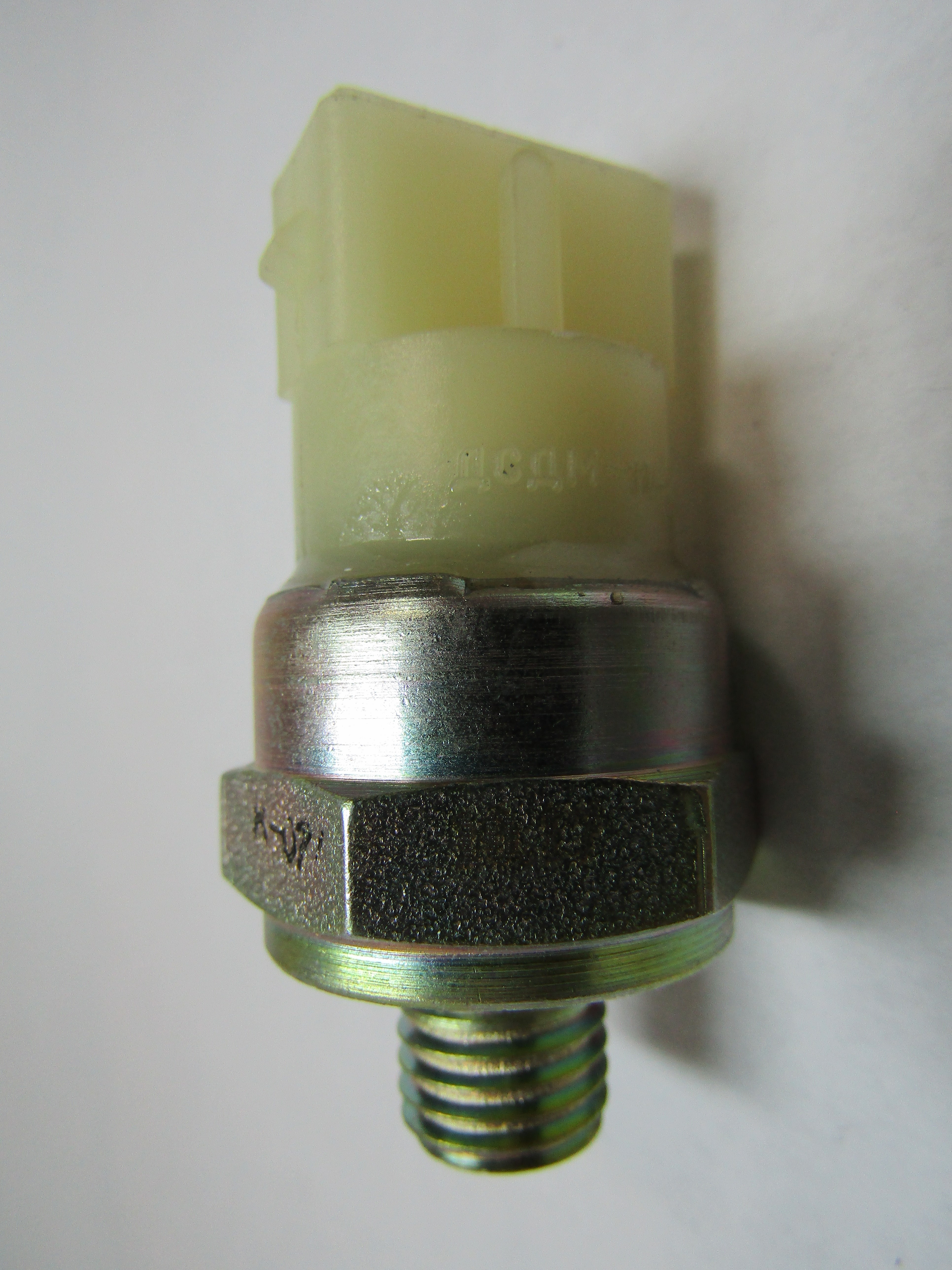

ДСДМ АДЮИ.407529.005 | Метрическая М12х1,5-6g | Аналог штыря 101600-10 ОСТ 37.003.032-88 | 55 | Разомкнуты | от 0,8 до 0,6 | от 0,6 до 0,8 | 2,12 |
|

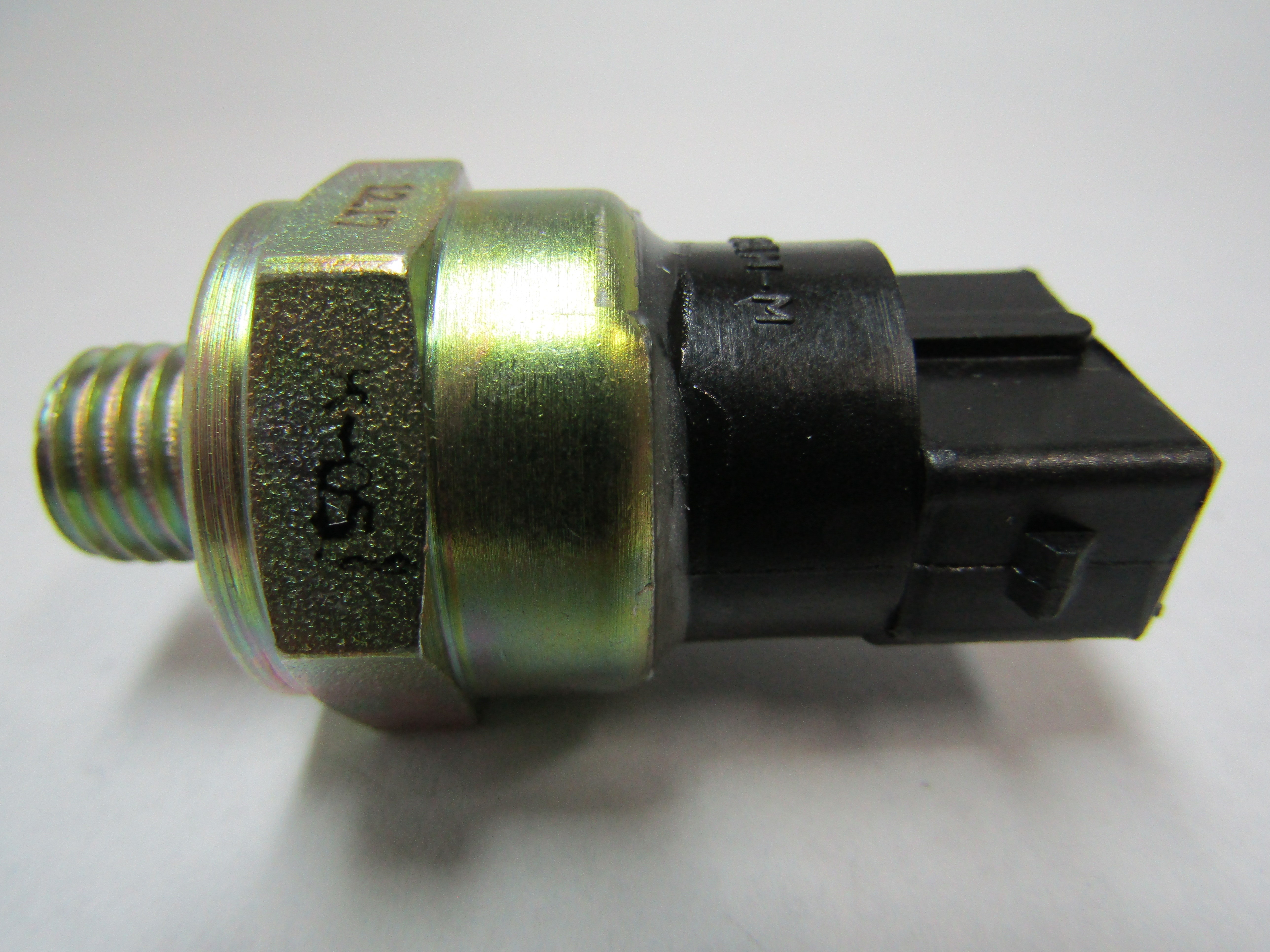

ДСДМ-М АДЮИ.407529.008 | Аналог колодки штыревой 501203 ОСТ 37.003.032-88 | 60 | 2,74 | ||||
| ДСДМ-МС АДЮИ.407529.017 | 3,95 | |||||||
| ДСДМ-01-МС АДЮИ.407529.017-05 | 3,98 | |||||||
| ДСДМ-02-МС АДЮИ.407529.017-06 | от 0,9 до 0,7 | от 0,7 до 0,9 | ||||||
| ДСДМ-03-МС АДЮИ.407529.017-07 | от 1,0 до 0,8 | от 0,8 до 1,0 | ||||||
| ДСДМ-04-МС АДЮИ.407529.017-08 | от 1,3 до 1,1 | от 1,1 до 1,3 | ||||||
| ДСДМ-07-МС АДЮИ.407529.017-01 | от 0,9 до 0,7 | от 0,7 до 0,9 | 3,95 | |||||
| ДСДМ-10-МС АДЮИ.407529.017-02 | от 1,0 до 0,8 | от 0,8 до 1,0 | ||||||
| ДСДМ-12-МС АДЮИ.407529.017-03 | от 1,3 до 1,1 | от 1,1 до 1,3 | ||||||
| ДСДМ-08-МС АДЮИ.407528.017-04 | Метрическая М10х1-6g | от 0,8 до 0,6 | от 0,6 до 0,8 | |||||
| ДСДМ-05-МС АДЮИ.407529.017-09 | 3,98 | |||||||
Пример записи датчика в других документах и при заказе:
«Датчик сигнализатор давления масла ДСДМ-М ТУ РБ 07513211.004-94»
- Датчики ДСДМ выдерживают перегрузки давлением до 4,0±0,5 МПа (40±5 кгс/см²)
- Датчики ДСДМ работоспособны при изменении температуры окружающей среды в диапазоне от минус 40˚С до плюс 120˚С
- Датчики выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с² и частоте от 50 до 250 Гц и воздействие ударных нагрузок с максимальным ускорением до 150 м/с² и частоте (80-120) ударов в минуту
- Сопротивление изоляции датчиков между клеммой или штекером и корпусом должно быть не менее 10 МОм
- Изоляция токоведущих деталей датчика относительно корпуса должна выдерживать воздействие переменного тока частотой 50Гц напряжением 550 В в течение 1 мин
- 90% наработка на отказ датчиков ДСДМ, устанавливается 12000 моточасов или 100000 циклов срабатывания
- Датчики ДСДМ-01-МС - ДСДМ-05-МС предназначены для работы с импульсной нагрузкой (максимальное динамическое давление 3,4 МПа). Число циклов срабатывания 300 000 с рабочим давлением 1,65 МПа
- Средний срок службы датчика – 10 лет

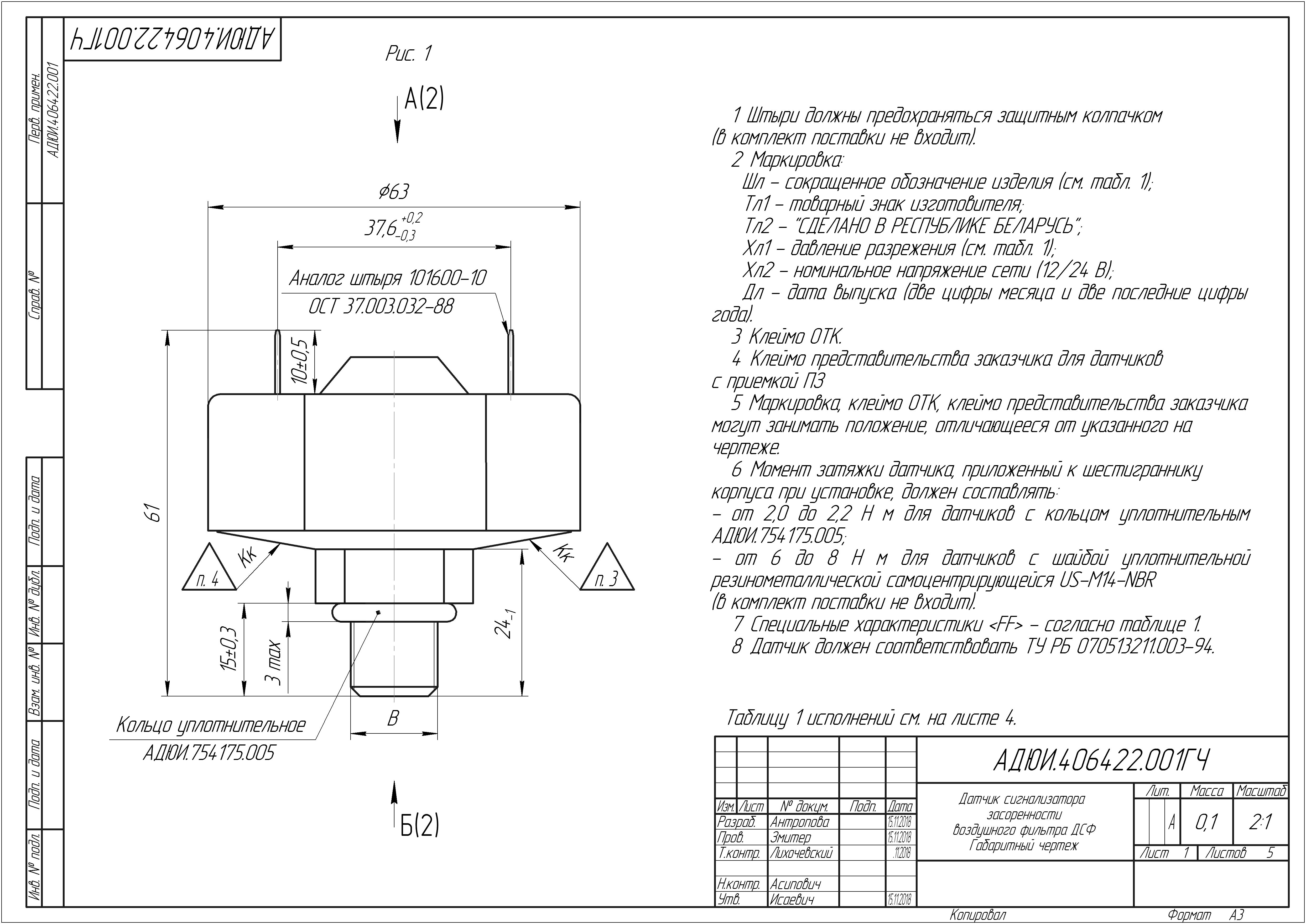

Датчик сигнализатора засоренности воздушного фильтра ДСФ
Технические условия ТУ РБ 07513211.003-94
Датчики сигнализатора засоренности воздушного фильтра (ДСФ) предназначены для включения сигнальной лампы при засоренности воздушного фильтра выше допустимого предела. Замыкание цепи сигнальной лампы производится за счет движения мембраны, воспринимающей предельное разряжение давления в воздушном фильтре.
Вид климатического исполнения О2 по ГОСТ 15150, но при этом нижнее значение температуры окружающей среды при эксплуатации устанавливают равным минус 50˚С, верхнее значение температуры окружающей среды при эксплуатации устанавливают равным плюс 90˚С.
Режим работы продолжительный номинальный S1 по ГОСТ 3940.
Контакты датчиков должны замыкаться при параметрах, указанных в таблице, при температуре окружающего воздуха (25 ± 10) С. Мощность сигнальной лампы не более 2,5 Вт.

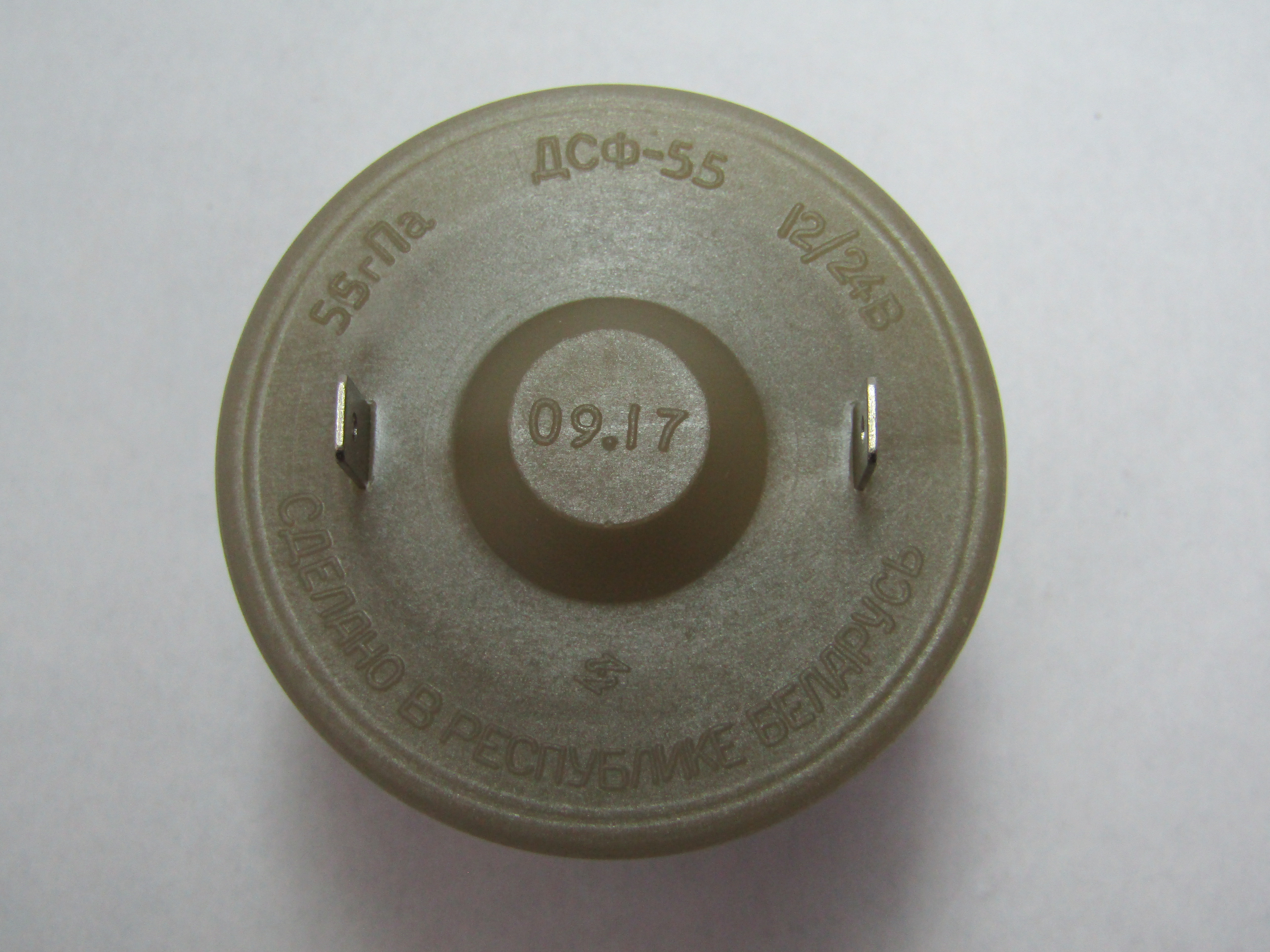

| Сокращённое обозначение датчика | Обозначение основного конструкторского документа | Давление, гПа (мм вод. ст.) |
|---|---|---|
| ДСФ-35-Б | АДЮИ.406422.004 | 35±5 (350 ± 50) |

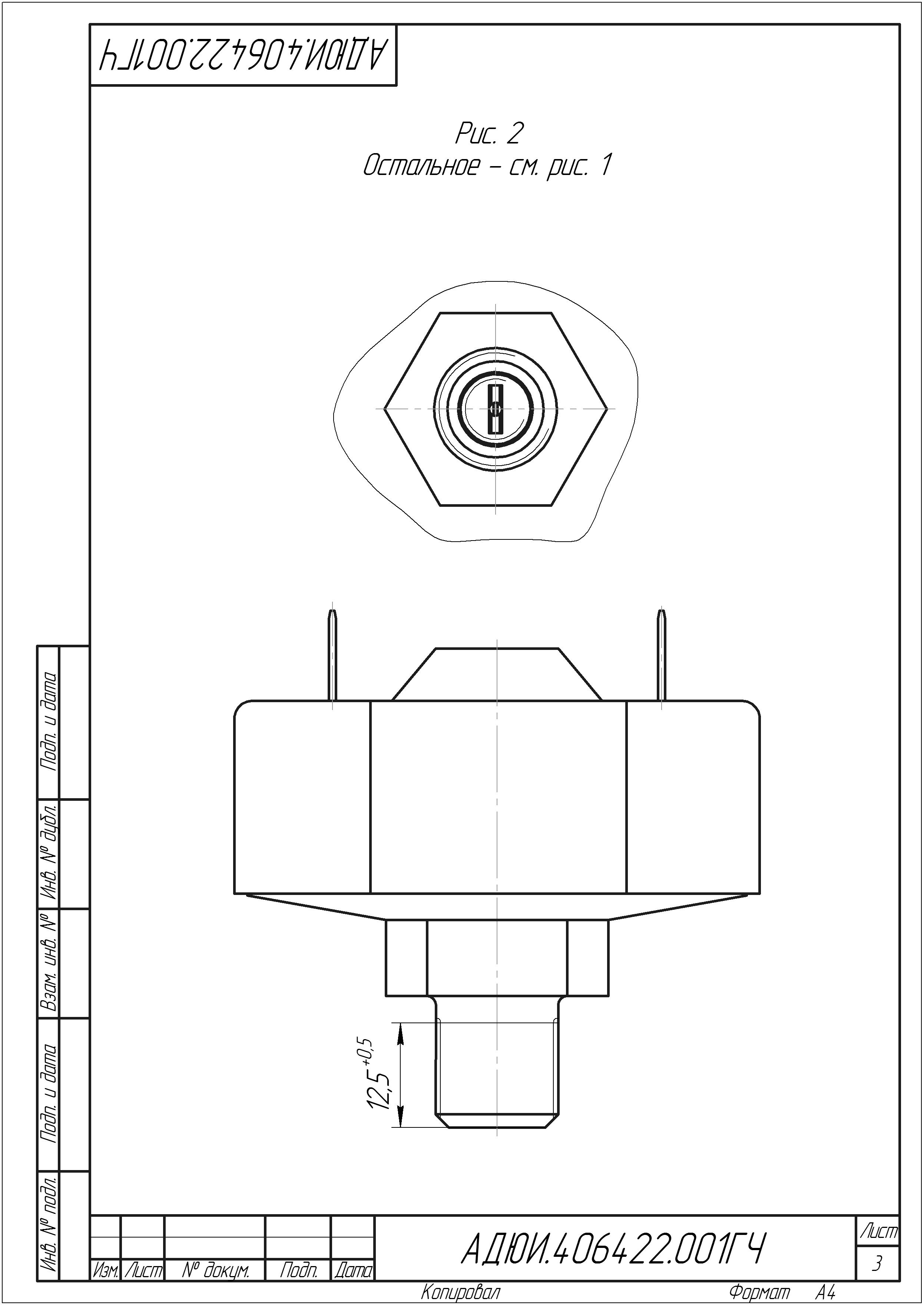

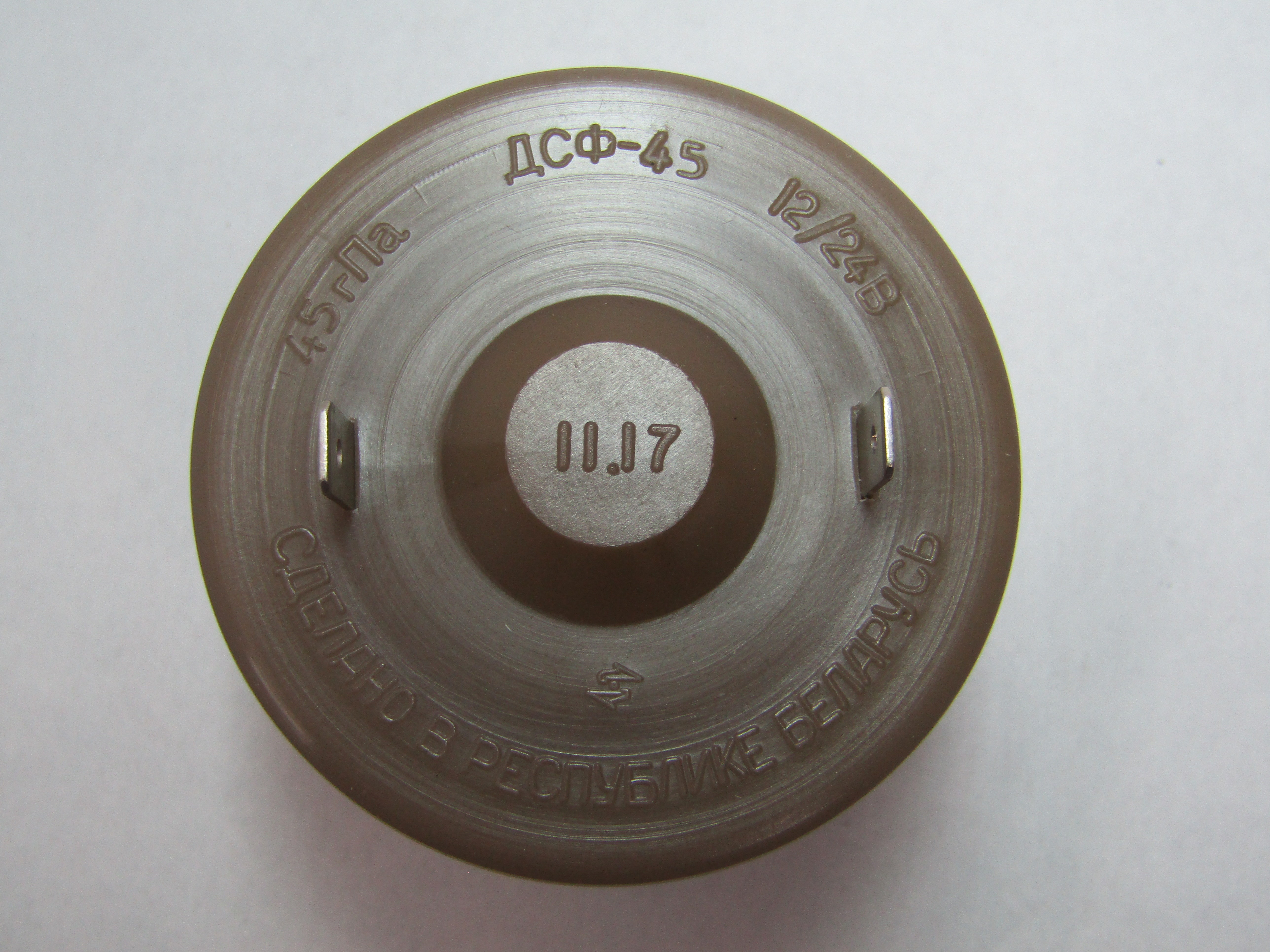

| ДСФ-45 | АДЮИ.406422.001 | 45 ± 5 (450 ± 50) |
| ДСФ-50 | АДЮИ.406422.001-06 | 50 ± 5 (500 ± 50) |
| ДСФ-50-Б | АДЮИ.406422.004-01 | 50 ± 5 (500 ± 50) |
| ДСФ-55 | АДЮИ.406422.001-03 | 55 ± 5 (550 ± 50) |
| ДСФ-55-Б | АДЮИ.406422.004-03 | 55 ± 5 (550 ± 50) |
| ДСФ-65 | АДЮИ.406422.001-01 | 65 ± 5 (650 ± 50) |
| ДСФ-65-Б | АДЮИ.406422.004-02 | 65 ± 5 (650 ± 50) |
| ДСФ-65-01 | АДЮИ.406422.001-02 | 65 ± 5 (650 ± 50) |
| ДСФ-65-02 | АДЮИ.406422.001-07 | 65 ± 5 (650 ± 50) |
| ДСФ-70 | АДЮИ.406422.001-05 | 70 ± 5 (700 ± 50) |
| ДСФ-130 | АДЮИ.406422.001-04 | 130 ± 5 (1300 ± 50) |
Пример записи датчика в других документах и при заказе:
«Датчик сигнализатора засоренности воздушного фильтра ДСФ-65-01 ТУ РБ 07513211.003-94»
- Масса датчика составляет не более 100 г
- Датчики работоспособны в диапазоне рабочих температур окружающей среды от минус 50˚С до +90˚С
- Датчики имеют степень защиты IР55 по ГОСТ 14254
- Металлические покрытия деталей ДСФ устойчивы к воздействию соляного (морского) тумана для групп условий эксплуатации 5.6 по ГОСТ 3940
- Датчики выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с² и частоте (50-250) Гц
- Датчики выдерживают воздействие ударных нагрузок при частоте (80-120) ударов в минуту и ускорении 150 м/с²
- Датчики выдерживают в течение 1 мин воздействие разрежения на 30% превышающее давление срабатывания и кратковременное воздействие разрежения до 150 гПа в течение 5 с
- Датчики стойки к воздействию рабочих значений влажности воздуха для исполнения О2 по ГОСТ 15150
- Сопротивление изоляции между выводами датчика должно быть не менее 5 МОм
- Изоляция токоведущих деталей относительно корпуса должна выдерживать без повреждений в течение 1 мин воздействие практически синусоидального переменного тока частотой 50Гц, напряжением 550В
- 95%-ная наработка до отказа ДСФ составляет не менее 12 000 моточасов работы двигателя, или не менее 600 тыс. км пробега автомобиля
