Описание
Датчики давления комбинированные (ДКД) выпускаются в следующих исполнениях:
- ДКД-1К, ДКД-5К — предназначены для работы в пневматической тормозной системе автомобилей, сигнализируют о рабочем давлении воздуха в контурах тормозов соответствующим указателям давления и о падении давления до аварийного - соответствующим контрольным лампам
- ДКД-2К — предназначены для работы в системе смазки двигателей, сигнализируют о рабочем давлении масла соответствующим указателям давления и о падении давления до аварийного – соответствующим контрольным лампам
Вид климатического исполнения - О1 по ГОСТ 15150. При этом рабочий диапазон температуры окружающей среды от минус 50˚С до плюс 110˚С. Кроме того, датчики должны сохранять работоспособность после пребывания в неработающем состоянии при температуре минус 60˚С и при плюс 115˚С.
Режим работы продолжительный номинальный S1 по ГОСТ 3940. Датчики имеют толстопленочный резистор на керамической плате. Датчики применяют в однопроводной системе электрооборудования с номинальным напряжением 24 В постоянного тока в комплекте с соответствующим логометрическим указателем.
Пример записи датчика при заказе:
«Датчик давления комбинированный ДКД-1 ТУ РБ 600417525.040-2004»
Модификации датчиков ДКД
| Фото | Сокращённое обозначение | Обозначение КД | Резьба на корпусе | Резистор | Тип контакта |
|---|---|---|---|---|---|
| ДКД-1К | АДЮИ.406222.004 | Метрическая М14х1,5-6g | Толстоплёночный резистор на керамической плате | Аналог байонетного соединителя DIN-72585-1 | |
| ДКД-1КМ | АДЮИ.406222.004-06 | ||||
|

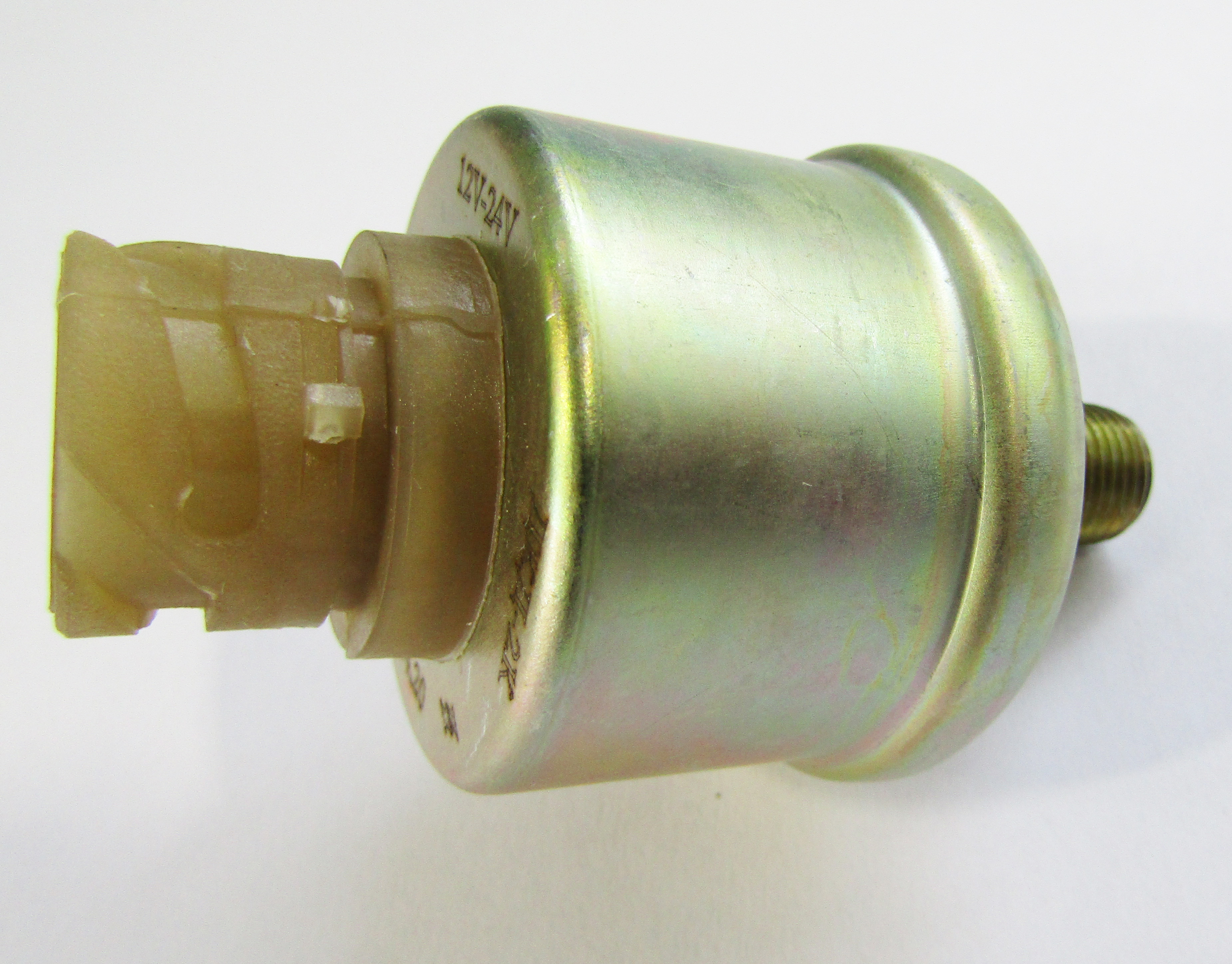

ДКД-2К | АДЮИ.406222.004-01 | Коническая К1/4" ГОСТ 6111 | ||
| ДКД-2КМ | АДЮИ.406222.004-07 | ||||
| ДКД-3К | АДЮИ.406222.004-03 | Метрическая М16х1,5-6g | |||
| ДКД-3КМ | АДЮИ.406222.004-04 | ||||
| ДКД-4КМ | АДЮИ.406222.004-08 | Метрическая М14х1,5-6g | |||
|

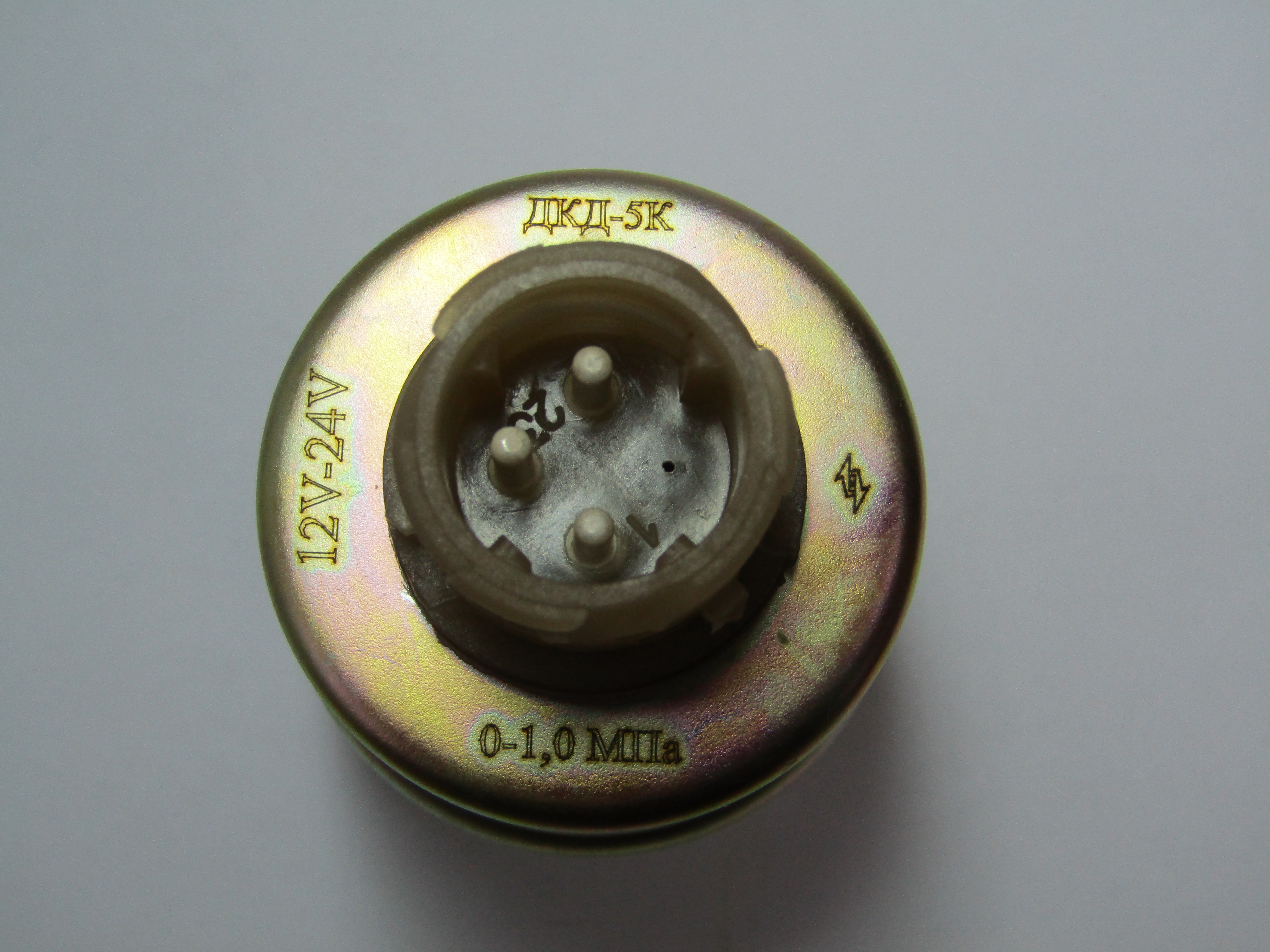

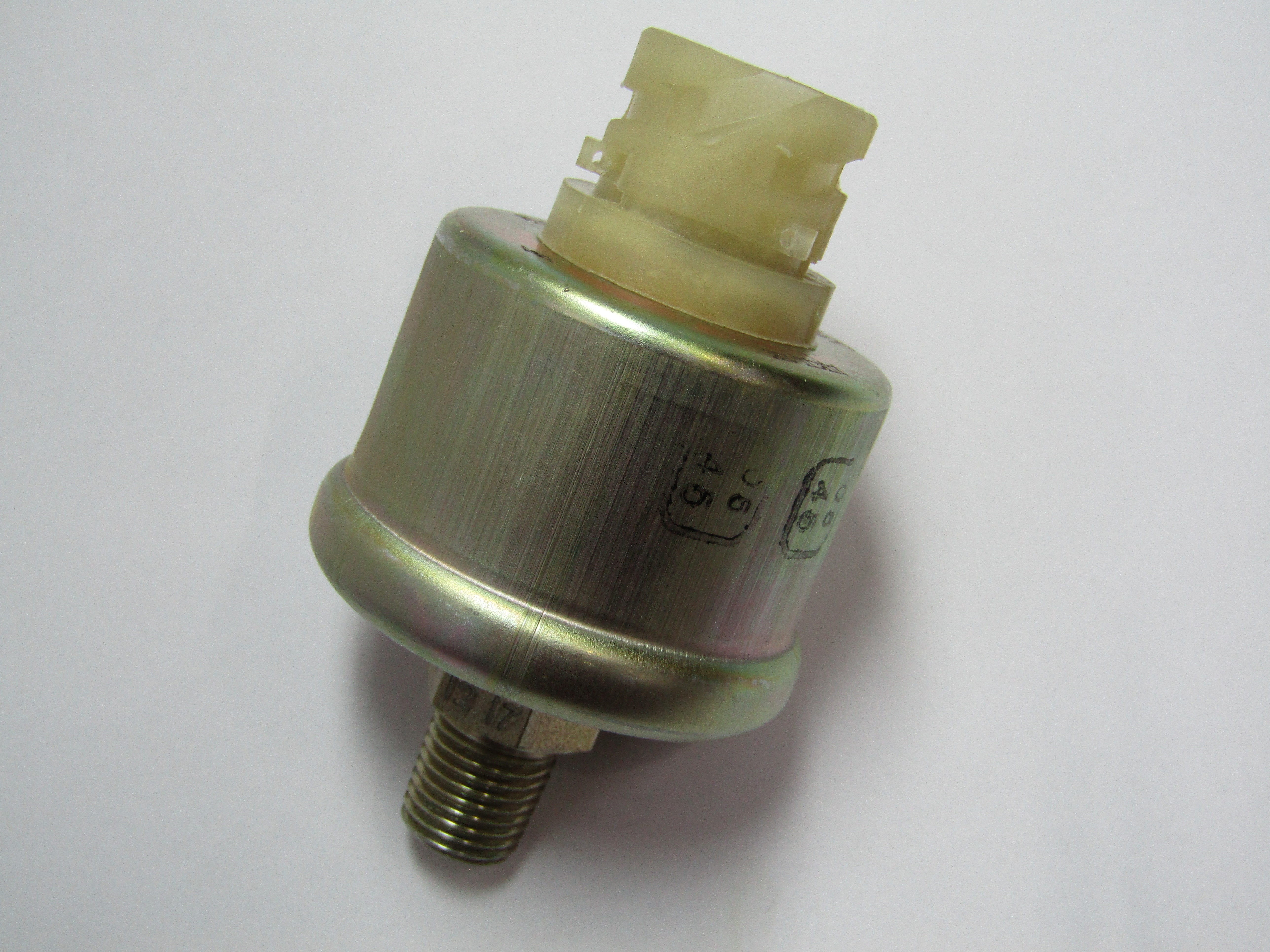

ДКД-5К | АДЮИ.406222.004-02 | Метрическая М12х1,5-6g | ||
|
ДКД-5КМ | АДЮИ.406222.004-05 | |||
| ДКД-6КМ | АДЮИ.406222.004-09 |
Технические характеристики
| Тип датчика | Величина давления срабатывания, МПа | |
|---|---|---|
| прямой ход | обратный ход | |
| ДКД-1К, ДКД-1КМ, ДКД-3К, ДКД-3КМ, ДКД-4КМ, ДКД-5К, ДКД-5КМ, ДКД-6КМ | 0,55 ± 0,05 | 0,55-0,1 |
| ДКД-2К, ДКД-2КМ | 0,08 ± 0,02 | 0,05 ± 0,02 |
| Сокращённое обозначение датчиков | Диапазон давления, МПа | Контролируемые отметки, МПа | Номинальное сопротивление, Ом |
|---|---|---|---|
| ДКД-1К, ДКД-2К, ДКД-3К, ДКД-5К | 0-1,0 | 0 | 166 ± 5 |
| 0,6 | 68 ± 5 | ||
| ДКД-1КМ | 0 | 166 ± 5 | |
| 0,8 | 42 ± 5 | ||
| ДКД-2КМ, ДКД-3КМ, ДКД-4КМ, ДКД-5КМ | 0 | 166 ± 5 | |
| 0,4 | 98 ± 5 | ||
| 0,6 | 68 ± 5 | ||
| 0,8 | 42 ± 5 | ||
| 0 | 166 ± 5 | ||
| ДКД-6КМ | 0,4 | 98 ± 5 (обратный ход) |
| Сокращенное обозначение датчиков | Контролируемые отметки, МПа | Изменение сопротивления, Ом |
|---|---|---|
| ДКД-1К, ДКД-2К, ДКД-3К, ДКД-5К | 0 и 0,6 | ±10 |
| ДКД-2КМ, ДКД-3КМ, ДКД-4КМ, ДКД-5КМ | 0; 0,4; 0,6 и 0,8 | |
| ДКД-1КМ | 0 и 0,8 | |
| ДКД-6КМ | 0 и 0,4 |
Эксплуатационные характеристики и надежность
- Датчики ДКД работоспособны при изменении температуры окружающей среды в диапазоне от минус 50˚С до плюс 110˚С
- Датчики ДКД сохраняют работоспособность после воздействия предельной минимальной температуры окружающей среды минус 50˚С и предельной максимальной температуры окружающей среды плюс 115˚С
- Датчики ДКД выдерживают перегрузки давлением, превышающим на 100% верхний предел диапазона показаний
- Датчики выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с² и частоте от 50 до 250 Гц
- Датчики выдерживают воздействие ударных нагрузок с максимальным ускорением до 150 м/с² и частоте (80-120) ударов в минуту
- Масса датчиков не более 160 г
- Датчики относятся к неремонтируемым изделиям
- 90 % наработка датчиков до отказа составляет 800 тыс. км пробега
- Средний срок службы датчика – 10 лет
Гарантийные обязательства
- Гарантийный срок эксплуатации составляет 24 месяца с даты введения в эксплуатацию, но не более 30 месяцев с даты изготовления
- Гарантийный срок хранения в упаковке изготовителя – 6 месяцев с даты изготовления

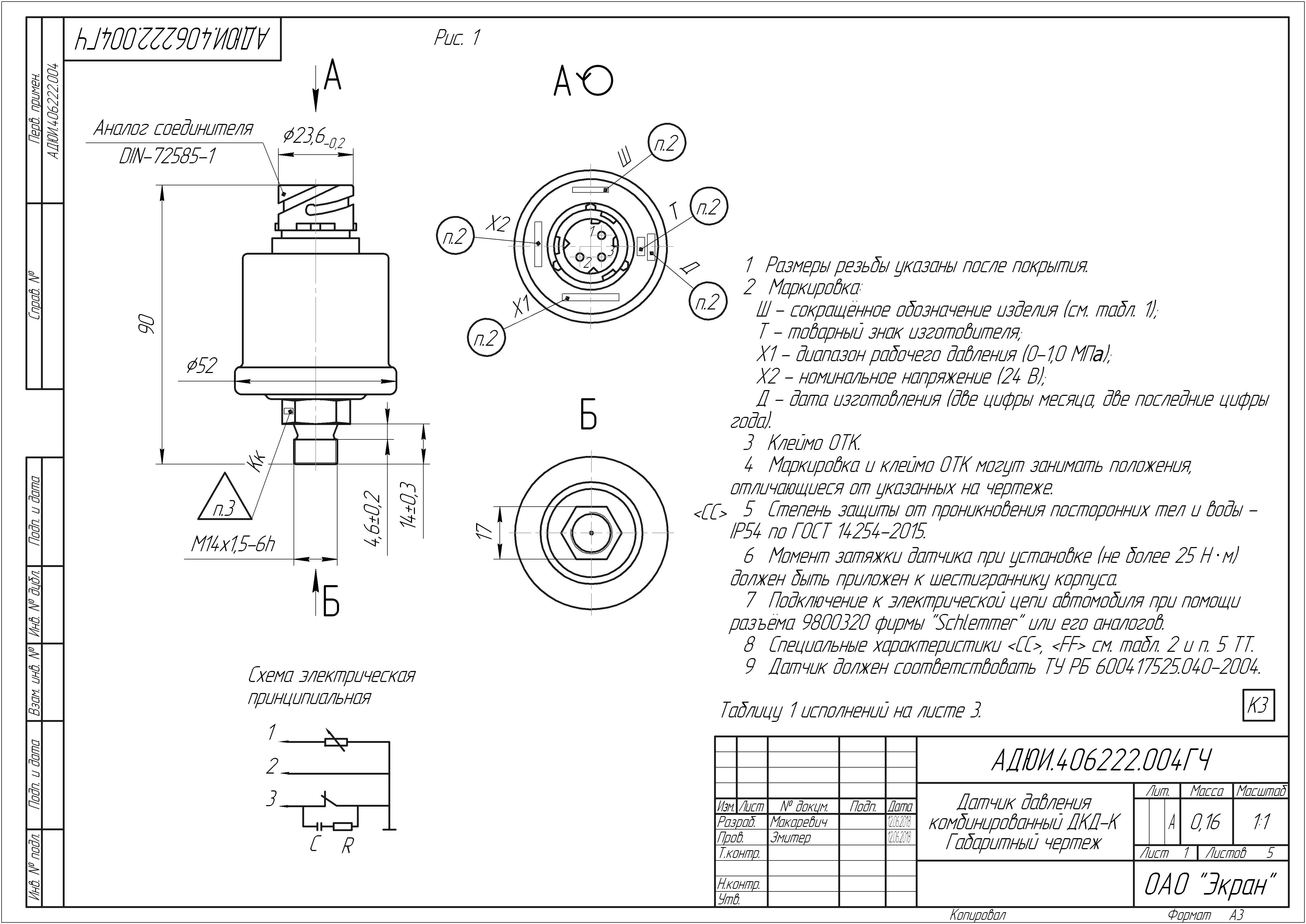

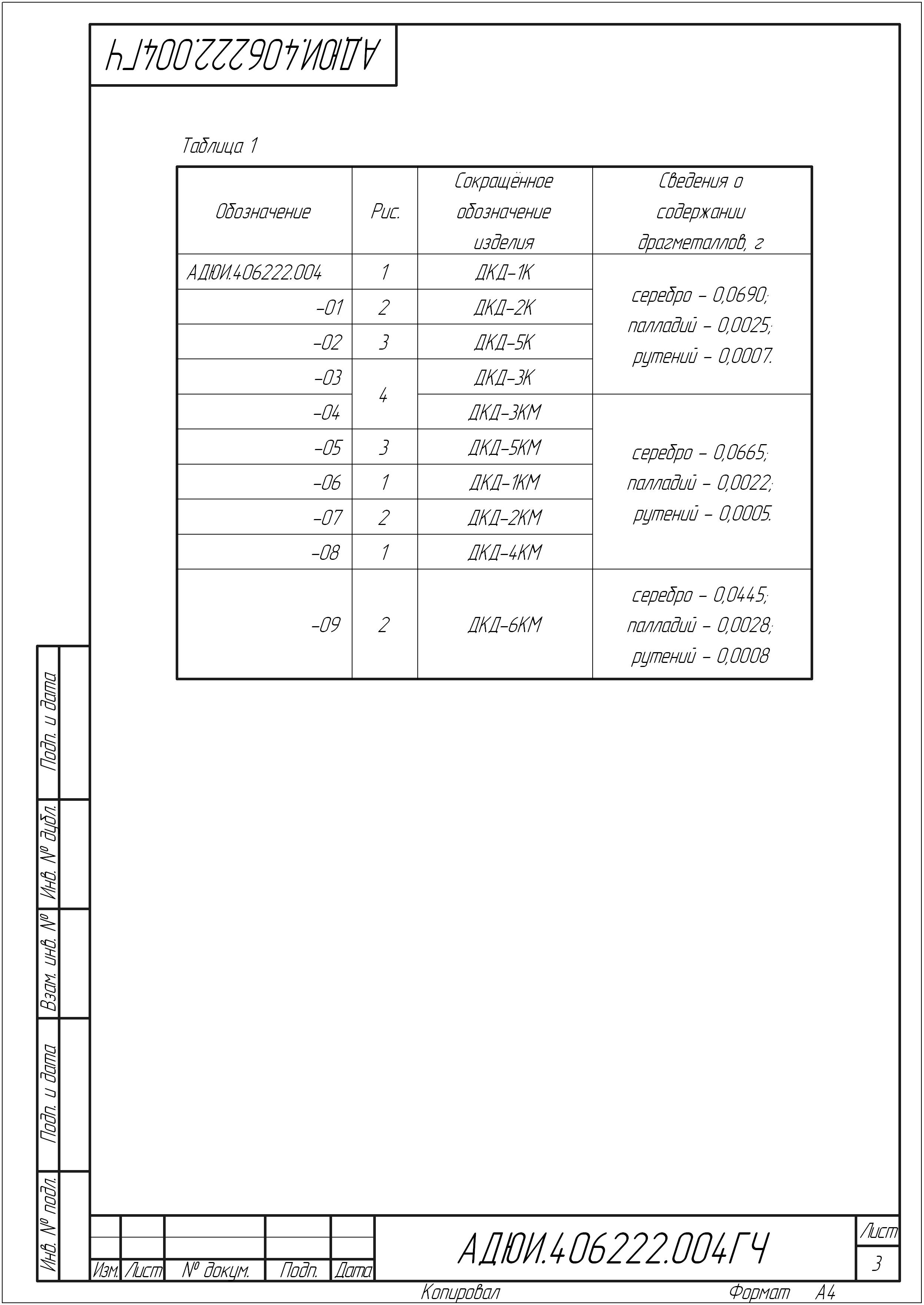

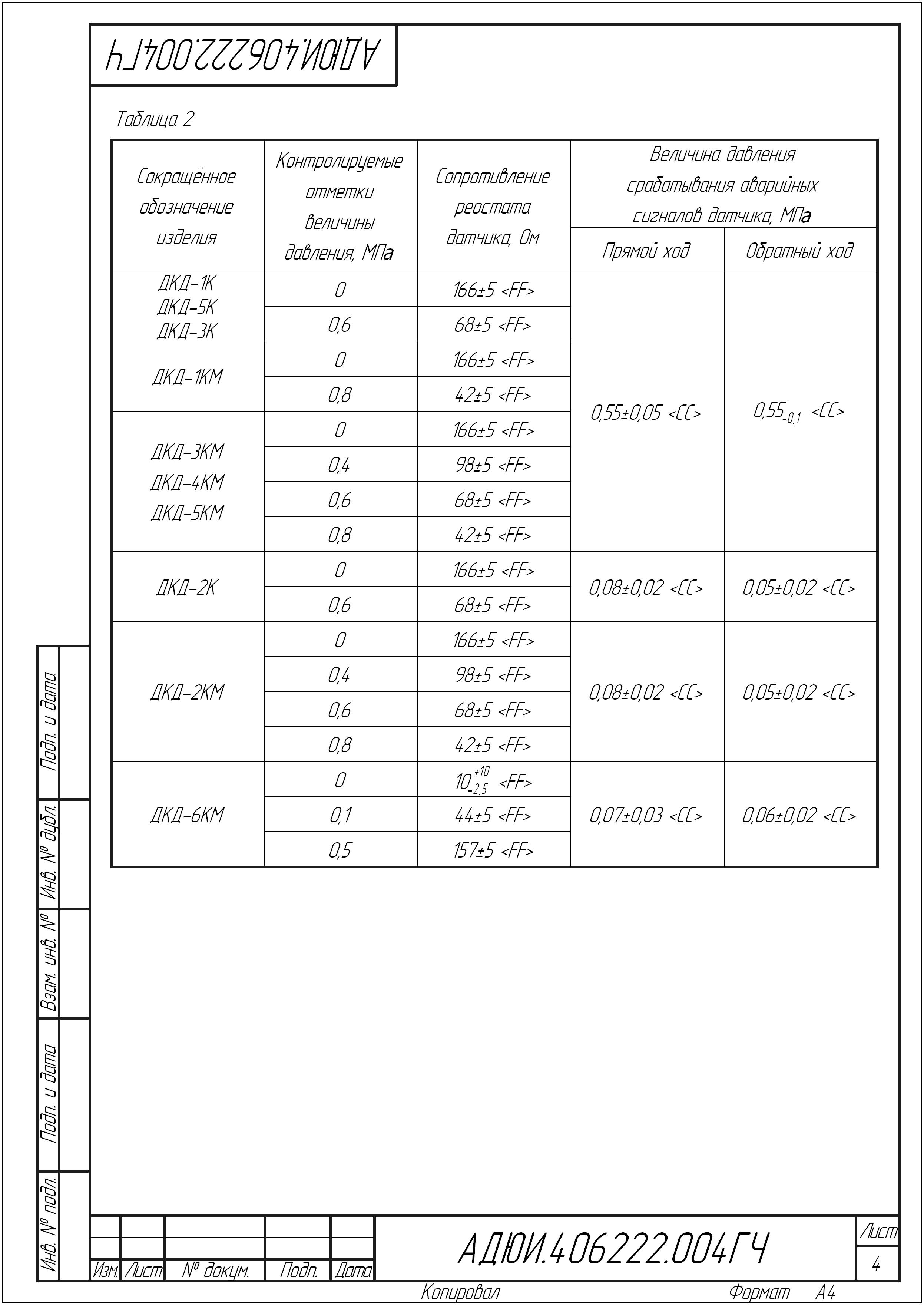

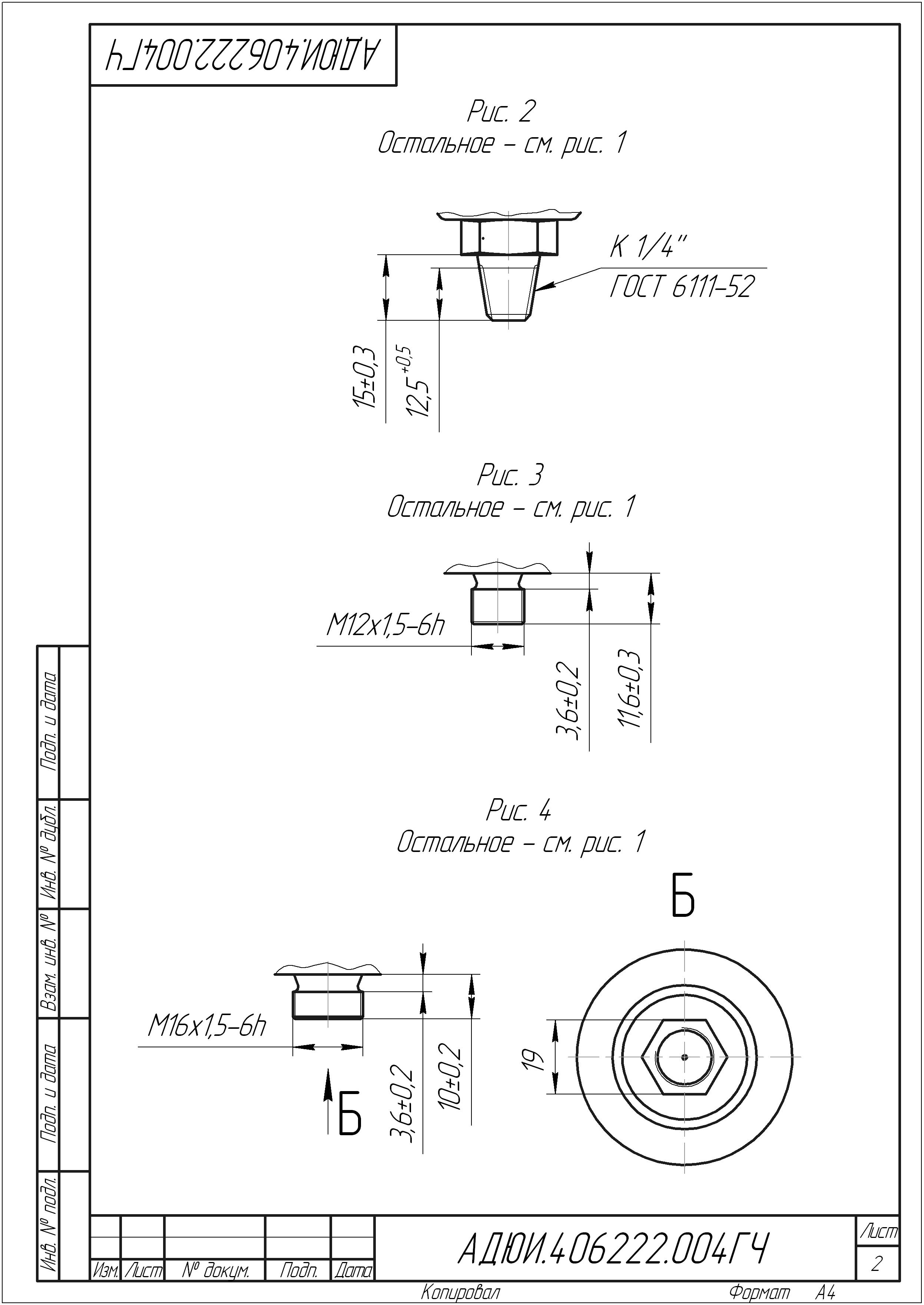

Габаритные чертежи
