Датчик давления электронный ДДЭ

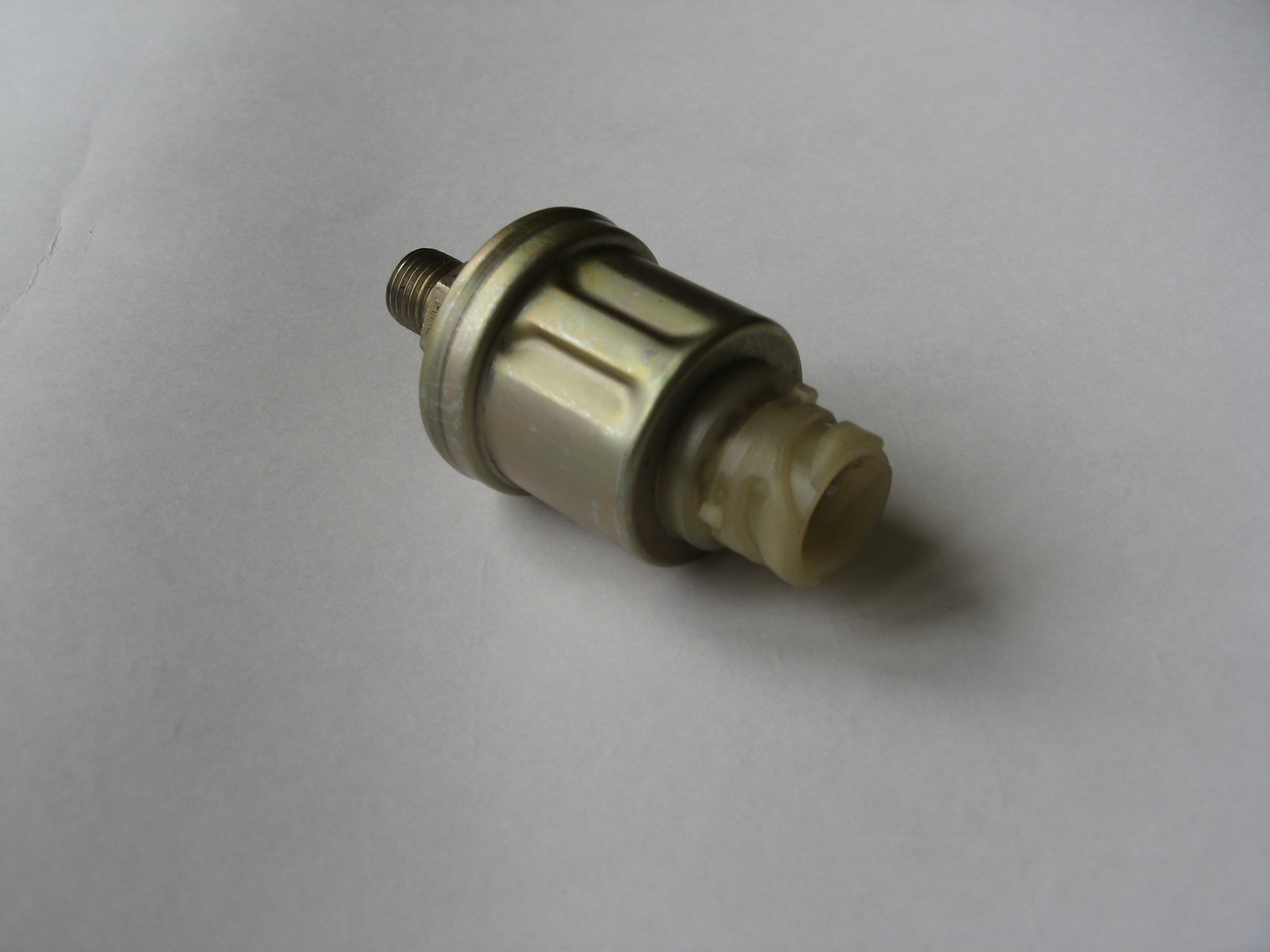

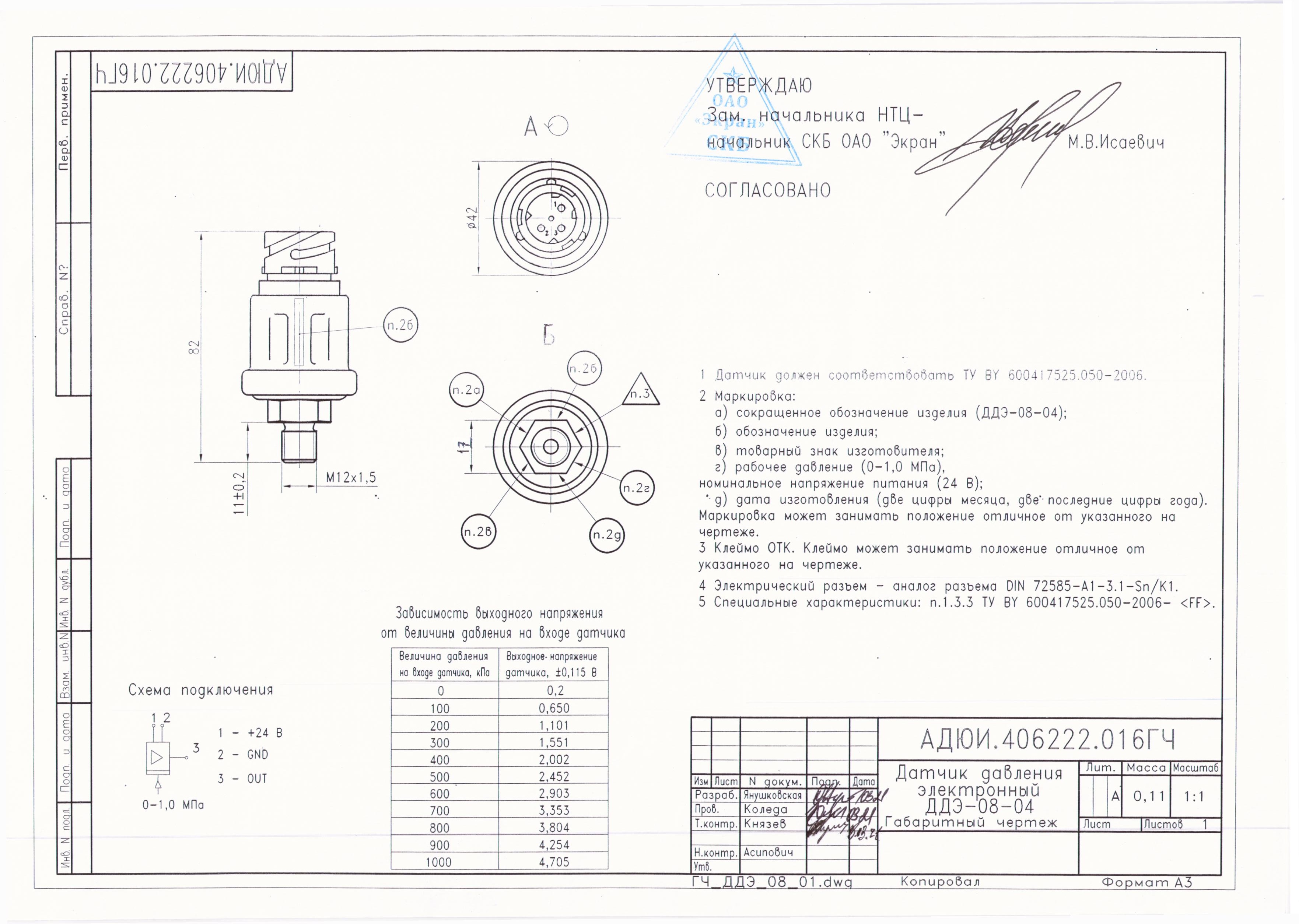

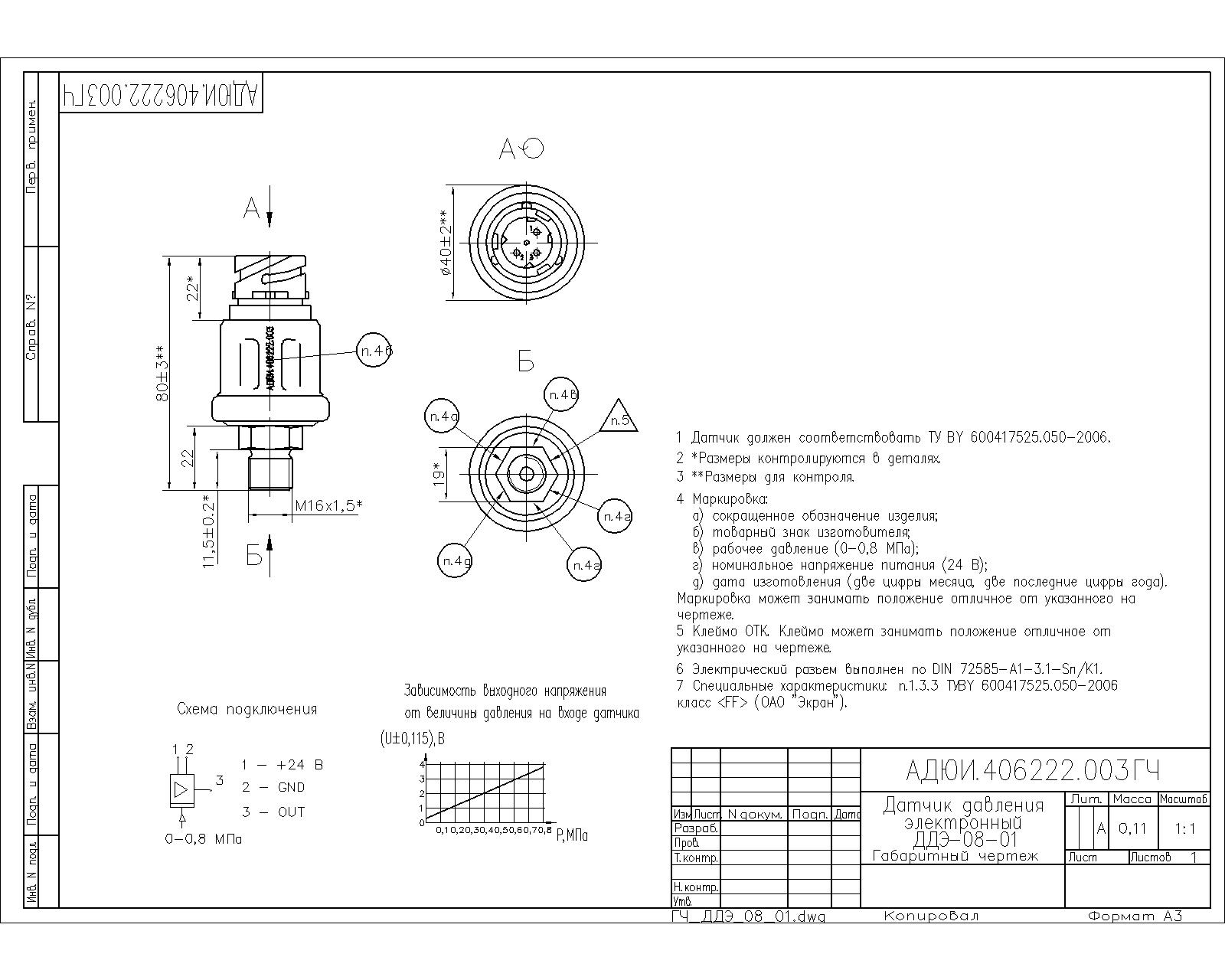

Датчик давления электронный ДДЭ-08-01

ТУ BY 600417525.050-2006

• Датчик давления электронный предназначен для получения информации о давлении в пневматических баллонах или пневматической сети АТС и передачи ее электронному блоку управления системы.
• Вид климатического исполнения: У1 по ГОСТ 15150, но при этом верхнее рабочее значение температуры окружающей среды при эксплуатации 80 ºС, нижнее рабочее значение температуры окружающей среды минус 40 ºС, верхнее предельное рабочее значение температуры окружающей среды 100 ºС.
• Режим работы датчика: продолжительный номинальный S1 по ГОСТ 3940.
• Номинальное напряжение питания Uп = 24 В.
• Датчик сохраняет работоспособность в диапазоне питающих напряжений от 18 В до 32 В.

Пример записи в технической документации и при заказе:

«Датчик ДДЭ 08-01 АДЮИ.406222.003 ТУ BY 600417525.050-2006»

Масса датчиков составляет не более 150 г.

Датчик устойчив к короткому замыканию по любому из выводов на бортовую сеть или на корпус, а также защищен от попарного перепутывания.

Датчик устойчив:

• к кондуктивным помехам по цепям питания по СТБ ISO 7637-2
• к помехам по контрольным и сигнальным бортовым цепям по СТБ ISO 7637-3
• к помехам от электростатического разряда по ГОСТ 30378
• к воздействию изменений температуры окружающей среды от минус 40˚С до плюс 80˚С
• к воздействию вибрации с ускорением 50 м/с² и частоте от 10 до 50 Гц не менее 8 ч
• к воздействию ударных нагрузок с ускорением 100 м/с² и частотой 100 ударов в минуту

Сопротивление изоляции контактов датчика относительно корпуса не менее 1 МОм в нормальных климатических условиях. Изоляция контактов датчика относительно корпуса выдерживает воздействие переменного напряжения 550 В с частотой 50 Гц в течение 1 мин. 95% наработка до отказа составляет 18 тыс. моточасов или 1 млн. км пробега. Средний срок службы датчика – 10 лет.

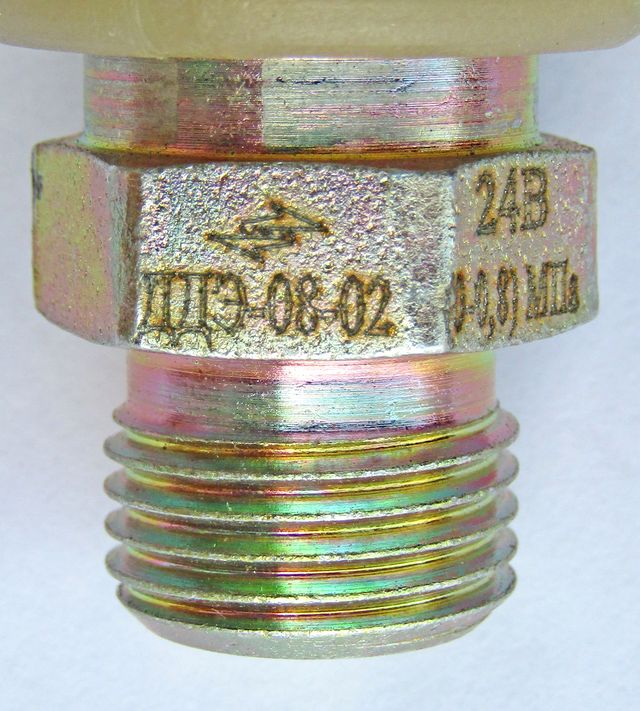

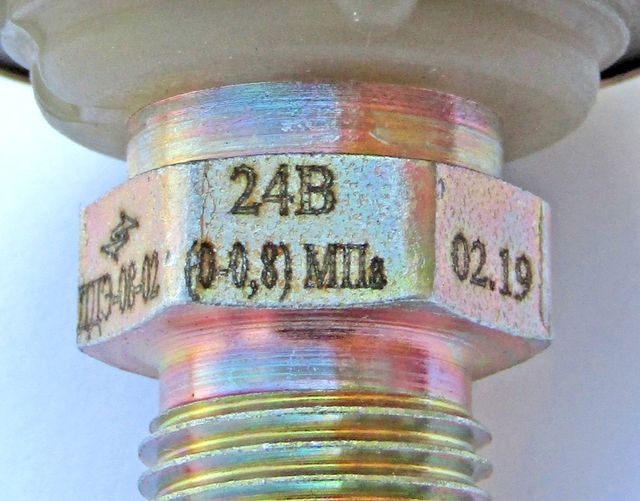

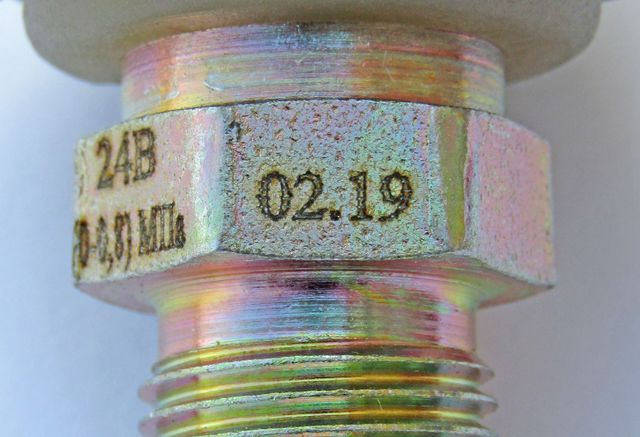

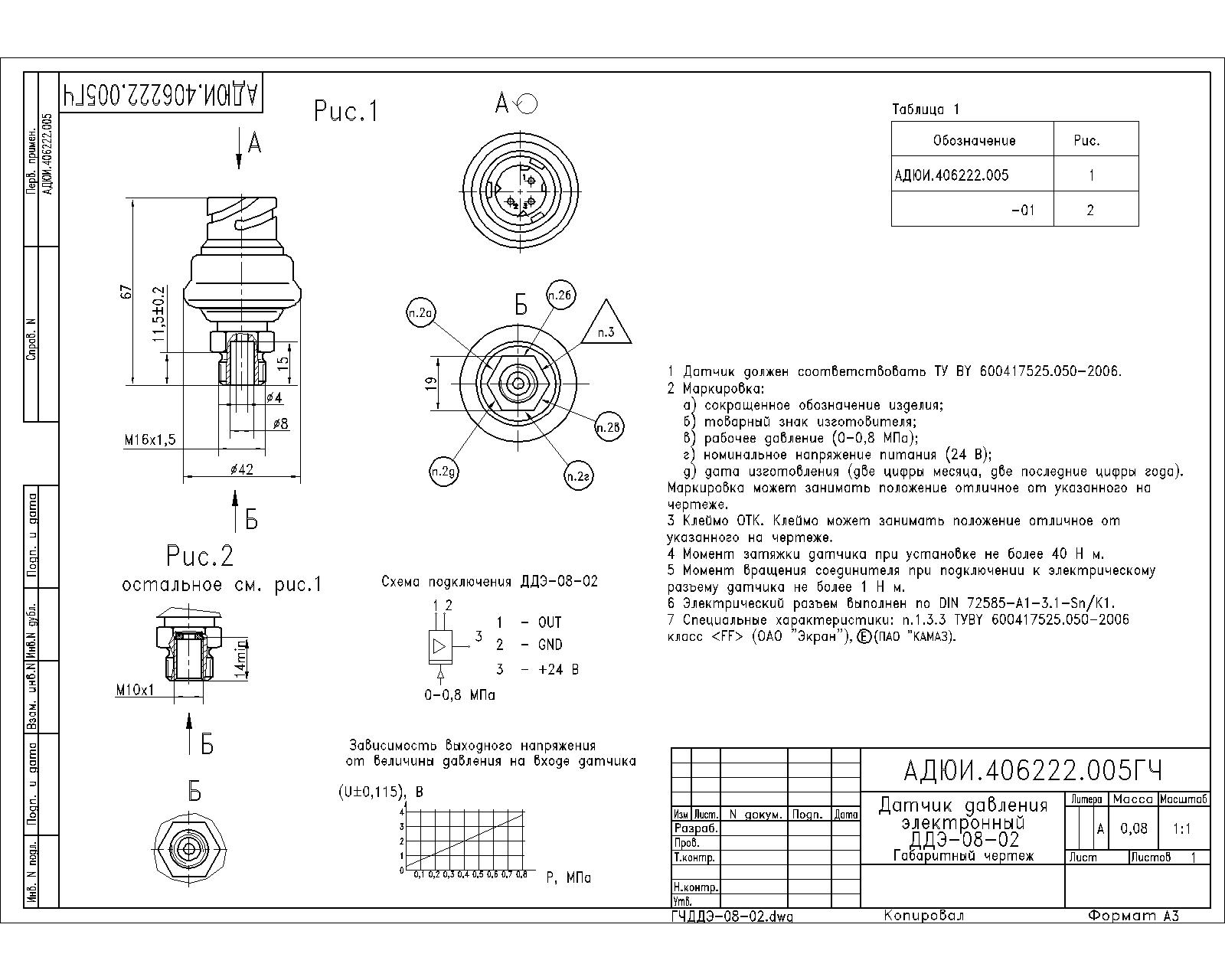

Датчик давления электронный ДДЭ-08-02

ТУ BY 600417525.050-2006

Датчик давления электронный (ДДЭ-08-02) ТУ BY 600417525.050-2006 предназначен для получения информации о давлении в пневматических баллонах или пневматической сети АТС и передачи ее электронному блоку управления системы.

Климатическое исполнение — У1 по ГОСТ 15150. Режим работы: продолжительный, S1 (ГОСТ 3940-84). Номинальное напряжение питания: 24 В.

Пример обозначения в документации:

«Датчик ДДЭ 08-02 АДЮИ.406222.005 ТУ BY 600417525.050-2006»

Датчик устойчив к:

• кондуктивным помехам (СТБ ISO 7637-2)
• сигнальным помехам (СТБ ISO 7637-3)
• электростатическим разрядам (ГОСТ 30378)
• температурам от –40 °C до +80 °C
• вибрации (50 м/с², 10–50 Гц, не менее 8 ч)
• ударным нагрузкам (100 м/с², 100 ударов/мин)

Сопротивление изоляции ≥ 1 МОм в нормальных условиях. Изоляция выдерживает напряжение 550 В, 50 Гц, 1 мин. Наработка на отказ: 18 000 моточасов или 1 млн км. Средний срок службы: 10 лет.

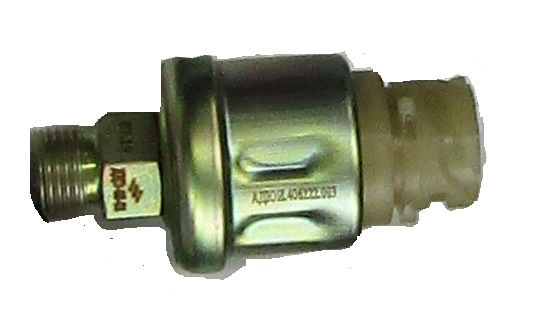

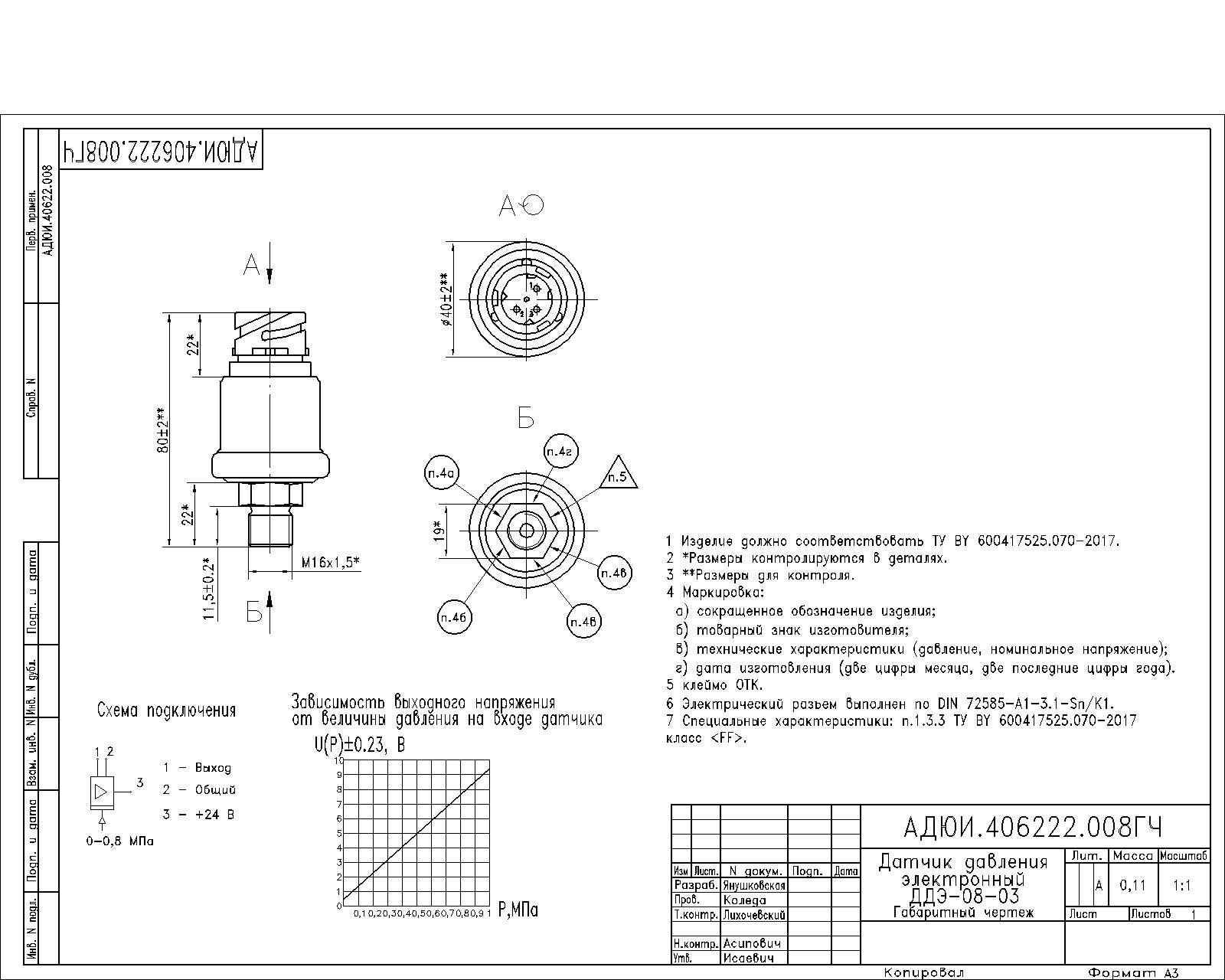

Датчик давления электронный ДДЭ-08-03

Датчик предназначен для получения информации о давлении в пневмобаллонах или пневмосети ТС и передачи ее электронному блоку управления системы.

Датчик применяется в диапазоне питающих напряжений от 18 В до 32 В постоянного тока в комплекте с соответствующим приемником выходного аналогового сигнала. Максимальный выходной сигнал по постоянному току — +9,64 В.

Климатическое исполнение — У1 по ГОСТ 15150. Рабочий температурный диапазон: от -40 ºС до +80 ºС. Предельный диапазон: до +100 ºС. Режим работы — продолжительный номинальный (S1) по ГОСТ 3940.

Пример записи при заказе:

Датчик давления электронный ДДЭ-08-03 АДЮИ.406222.008 ТУ ВY 600417525.070-2017

(максимальный диаметр — 42 мм; высота — 80 мм; резьба М16х1,5; отверстие — 4 мм)

Датчик давления электронный ДДЭ-08-04

Датчик предназначен для получения информации о давлении в пневмобаллонах или пневмосети ТС и передачи ее электронному блоку управления системы.

Датчик применяется в диапазоне питающих напряжений от 18 В до 32 В постоянного тока в комплекте с соответствующим приемником выходного аналогового сигнала датчика. Максимальный выходной сигнал датчика по постоянному току плюс 9,64 В.

Вид климатического исполнения У1 по ГОСТ 15150, но при этом верхнее рабочее значение температуры воздуха при эксплуатации 80 ºС, нижнее рабочее значение температуры воздуха минус 40 ºС, верхнее предельное рабочее значение температуры воздуха 100 ºС. Режим работы датчика – продолжительный номинальный S1 по ГОСТ 3940.

Пример записи датчика в других документах и (или) при заказе:

• датчик давления электронный ДДЭ-08-03 АДЮИ.406222.008 ТУ ВY 600417525.070-2017
• максимальный диаметр датчика – 42 мм
• высота – 80 мм
• присоединительная наружная резьба М16х1,5
• отверстие для подачи воздуха диаметром 4 мм

Требования к конструкции:

• Внешний вид, габаритные, присоединительные и установочные размеры датчика должны соответствовать КД, ТУ и образцу-эталону (при его наличии)
• Металлические покрытия деталей должны соответствовать требованиям ГОСТ 9.301
• Поверхности неметаллических деталей не должны иметь трещин, забоин и других дефектов, снижающих качество и ухудшающих внешний вид изделия
• Масса датчика должна быть не более 0,15 кг
• Контакты датчика должны выдерживать нагрузку, приложенную вдоль оси закрепления не менее 48,5 Н
• Датчик не должен иметь резонансных частот от 30 до 80 Гц
