Описание

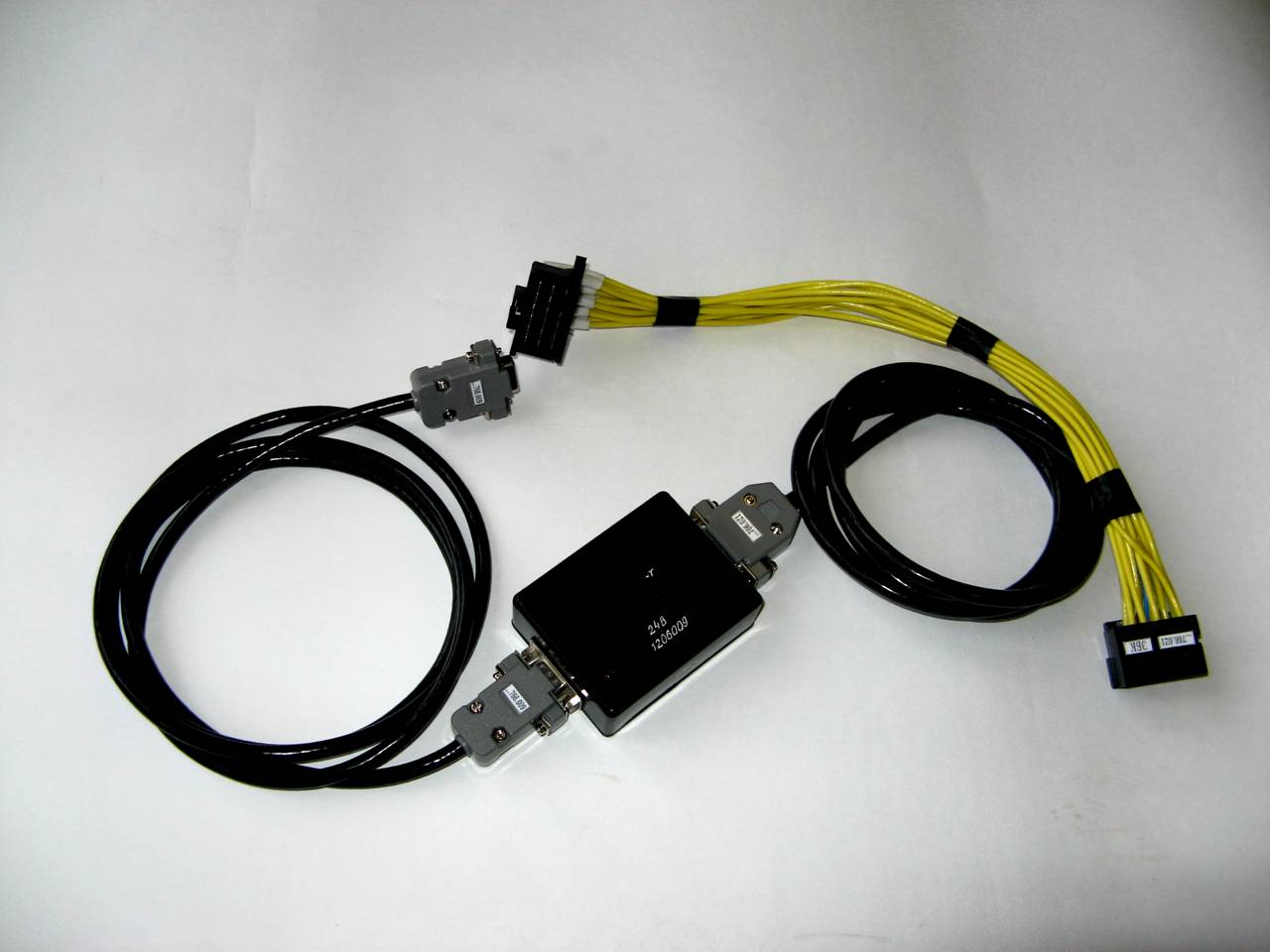

Диагностические комплексы предназначены для проверки подключения и работоспособности антиблокировочных системы тормозов (АБС), антиблокировочных противобуксовочных систем АБС/ПБС, электронных системы управления пневмоподвеской (ЭСУПП), систем управления торможением. Комплексы являются средствами технической диагностики автомобилей, автобусов и прицепного состава.
По функциональному назначению комплексы относятся к группам средств для диагностирования тормозных систем и пневматической подвески. По метрологическим средствам комплексы не являются средствами измерения и не имеют точностных характеристик.
Комплексы обеспечивают вывод на экран персональной электронно-вычислительной машины (ПЭВМ) данных отказов систем, находящихся в перепрограммируемом постоянном запоминающем устройстве (ПЗУ):
- перечень активных неисправностей систем (неисправностей, присутствующих в данный момент)
- перечень пассивных неисправностей систем (неисправностей, имевших место ранее)
- данные производителя - дату изготовления, серийный номер
- конфигурацию системы
При определении неисправностей подключения систем и устранения этих неисправностей комплекс обеспечивает стирание информации о неисправностях систем.
Группы исполнения С3, Р1, N1 для изделий третьего порядка по ГОСТ 12997.
Режим работы комплекса – продолжительный номинальный S1 по ГОСТ 3940.
Модификации комплексов
| Диагностический комплекс | Обозначение | Состав комплекса | Применяемость |
|---|---|---|---|
| Диагностический комплекс ДК АБС-Т | АДЮИ.453613.005 | - | - |
| АДЮИ.453613.005-01 | - | - | |
| АДЮИ.453613.005-02 | - | - | |
| АДЮИ.453613.005-03 | - | - | |
| Диагностический комплекс ДК АБС-П | АДЮИ.453613.007 | - | - |
| АДЮИ.453613.007-01 | - | - | |
| ДК/USB АБС-Т (комплекс диагностический АБС тягача с USB интерфейсом) | АДЮИ.453613.010 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.013 |
Для диагностики блоков ЭБК АДЮИ.453633.016, АДЮИ.453633.016-01, АДЮИ.453633.016-03. МАЗы с двигателем Евро-2 |
| АДЮИ.453613.010-02 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.025 |
Для диагностики блоков ЭБК АДЮИ.453633.019. Автобусы ЛиАЗ, Неман | |
| АДЮИ.453613.010-05 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.011 |
Прицепы с диагностическим разъемом | |
| Комплекс диагностический ДК СУТиСД | АДЮИ.453613.011 | - | - |
| ДК АБС/ПБС (комплекс диагностический антиблокировочной/противобуксовочной системы с USB интерфейсом) | АДЮИ.453613.011-01 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.013 |
Для диагностики блоков ЭБК АДЮИ.453633.016-04. Автомобили МАЗ с двигателем Евро-3 |
| АДЮИ.453613.011-02 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.021 |
Для диагностики блоков ЭБК АДЮИ.453633.019-03. Автобусы МАЗ с двигателем Евро-3 | |
| ДК/USB ЭСУПП (комплекс диагностический электронной системы управления пневмоподвеской с USB интерфейсом) | АДЮИ.453613.010-01 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.013 |
Автомобили МАЗ |
| ДК/CAN СКУ (комплекс диагностический) | АДЮИ.453613.012 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к блоку АДЮИ.453766.013 Кабель подключения адаптера к разъему OBD-II АДЮИ.453766.029 |
- |
| ДК/CAN АБС-П (комплекс диагностический) | АДЮИ.453613.012-01 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения к прицепу АДЮИ.453766.011 |
- |

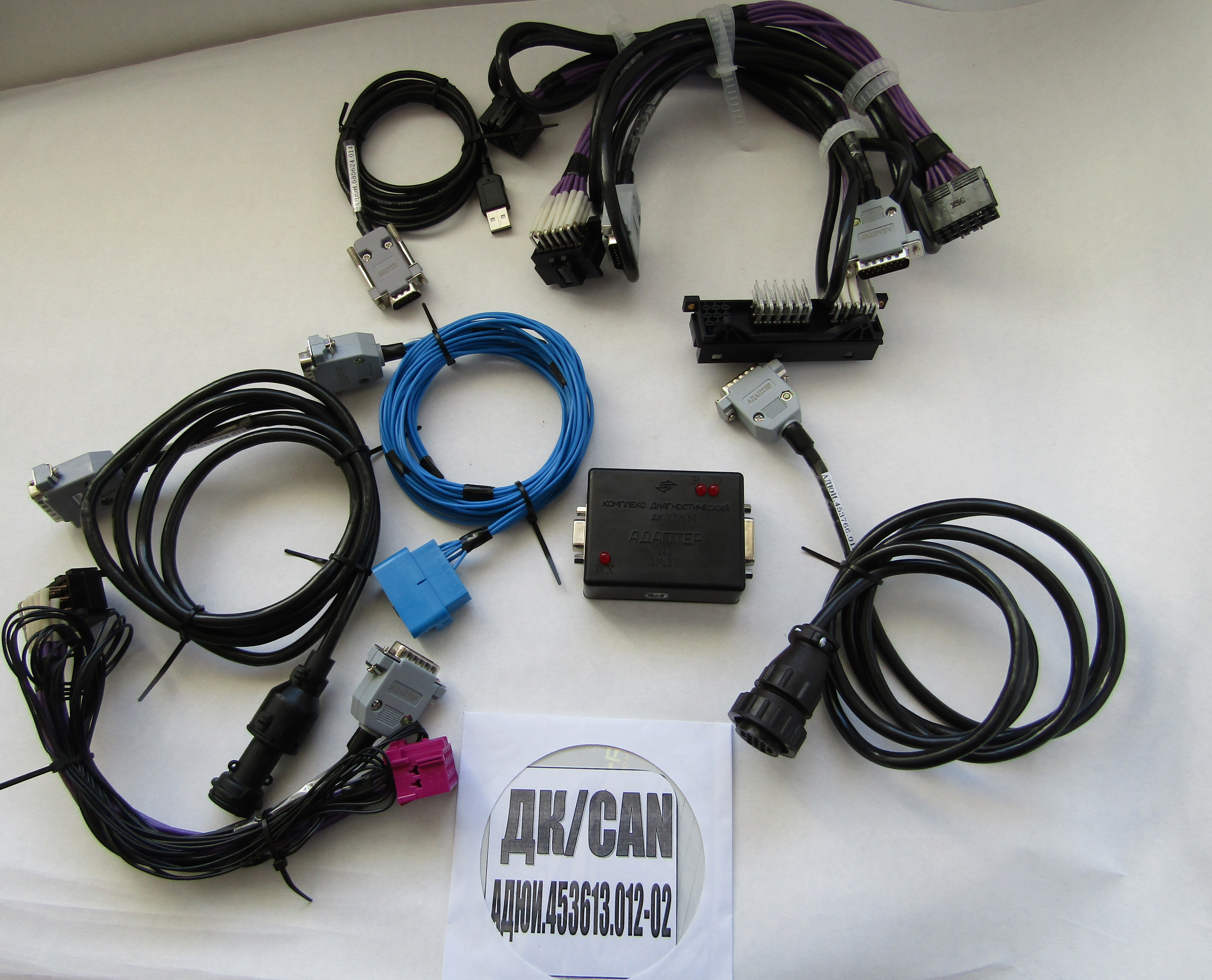

| ДК/CAN (комплекс диагностический) | АДЮИ.453613.012-02 | Адаптер Кабель подключения к компьютеру АДЮИ.685624.014 Кабель подключения адаптера к ЭБК АДЮИ.453766.010 Кабель подключения к прицепу АДЮИ.453766.011 Кабель подключения к блоку АДЮИ.453766.013 Кабель подключения адаптера к ЭБК-А АДЮИ.453766.021 Кабель подключения адаптера к МИУ АДЮИ.453766.031 Кабель подключения адаптера к разъему OBD-II АДЮИ.453766.029 |
- |
Пример записи комплексов в других документах и (или) при заказе:
«Комплекс диагностический ДК АБС-Т АДЮИ.453613.005 ТУ РБ 600417525.042-2004».
Масса комплекса составляет не более 4 кг.
Технические параметры
Электрические параметры
- Потребляемая мощность: не более 10 Вт
- Рабочее напряжение: 21,6 - 30 В
- Устойчивость к переполюсовкам по питанию
- Устойчивость к короткому замыканию по линии ISO-K
Механические воздействия
- Вибрация: частота 10-70 Гц, ускорение 50 м/с²
- Устойчивость к синусоидальной вибрации для группы исполнения N1 по ГОСТ 12997
Климатические условия
- Рабочая температура: от -10°С до +50°С
Электромагнитная совместимость
- Нормы радиопомех на телекоммуникационных портах: класс А по СТБ ЕН 55022
- Качество функционирования по СТБ ЕН 55024 при воздействии помех
Надежность
- 95% наработка до отказа: 3 000 ч
- Средний срок службы: 5 лет
