Описание
При движении автотранспортных средств электронный блок управления измеряет скорость всех колес и при превышении пороговых величин приводит в действие алгоритмы антиблокировочного регулирования.
Система устанавливается на автомобилях и автобусах с пневмоприводом тормозов и имеет две модификации:

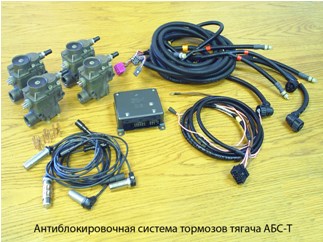

АБС-Т
Для самоходных транспортных средств, автомобилей, автобусов

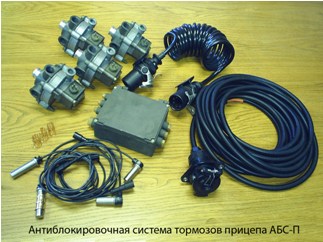

АБС-П
Для прицепного состава

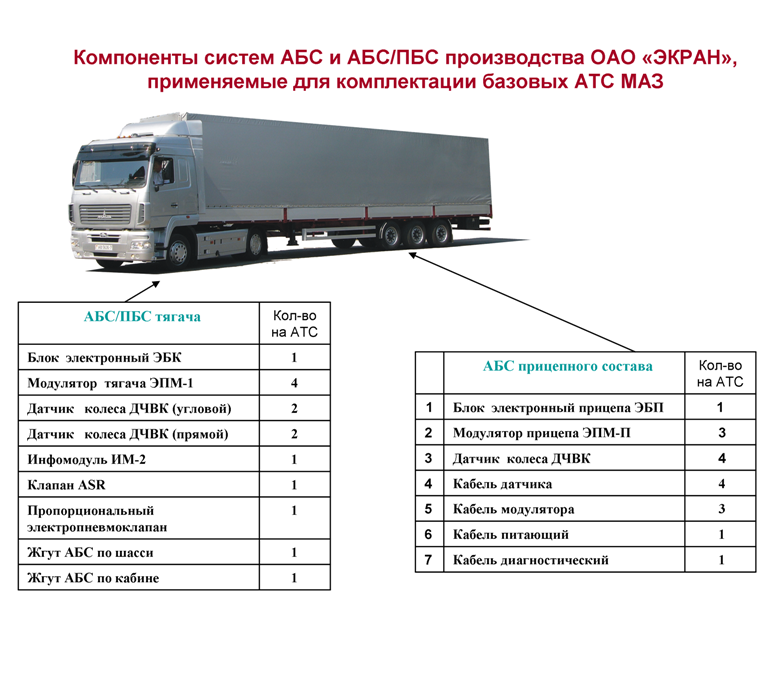

Состав АБС
| Компонент | Количество |
|---|---|
| Датчик частоты вращения колес ДЧВК | 4 шт. |
| Электропневмомодулятор ЭПМ-1 | 4 шт. |
| Электронный блок управления ЭБК | 1 шт. |
| Жгут датчиков и модуляторов | 1 шт. |
| Кабель питания ЭБК | 1 шт. |
| Компонент | Количество |
|---|---|
| Датчик частоты вращения колес ДЧВК | 4 шт. |
| Электропневмомодулятор ЭПМ-П | 4 шт. |
| Электронный блок управления ЭБП | 1 шт. |

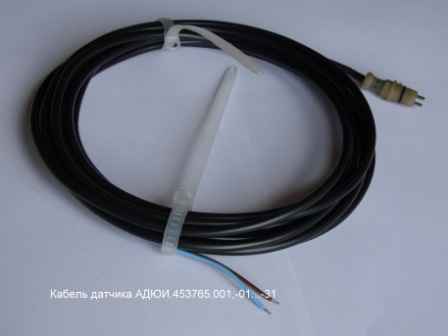

| Кабель датчика частоты вращения | 4 шт. |

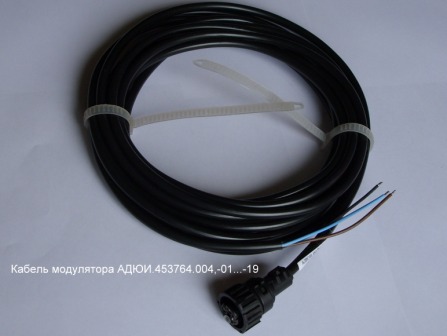

| Кабель модулятора | 4 шт. |
| Кабель питания системы полуприцепа или кабель питания системы прицепа | 1 шт. |
| Кабель спиральный | 1 шт. |
Компоненты системы

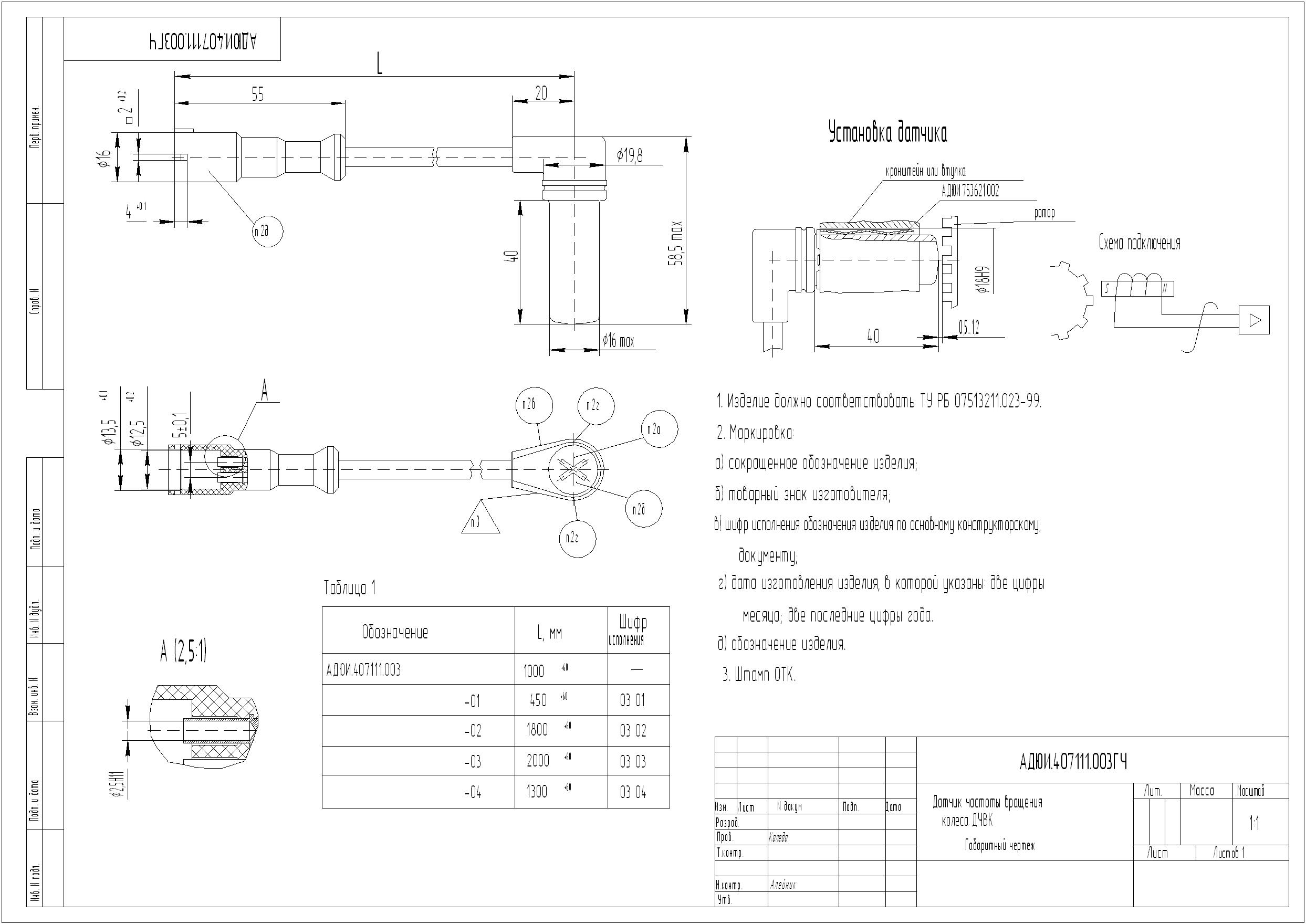

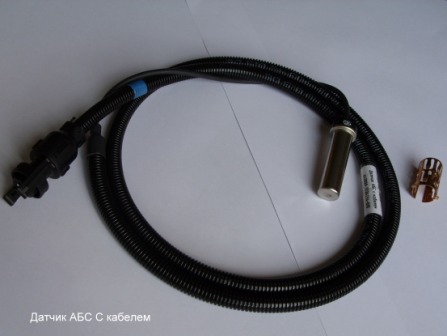

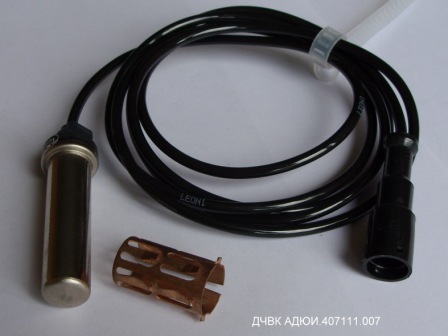

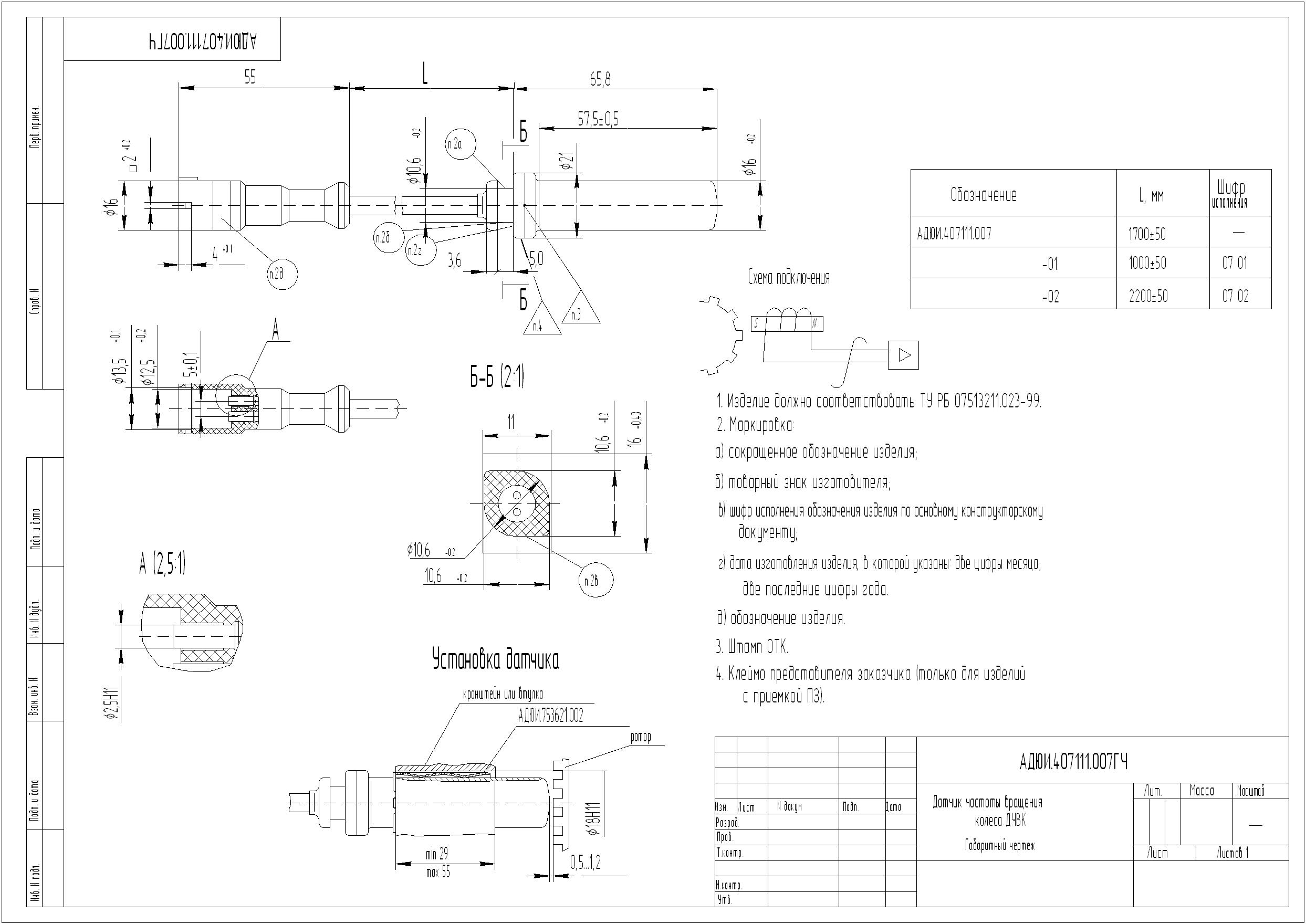

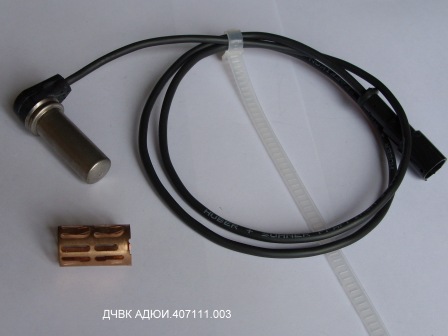

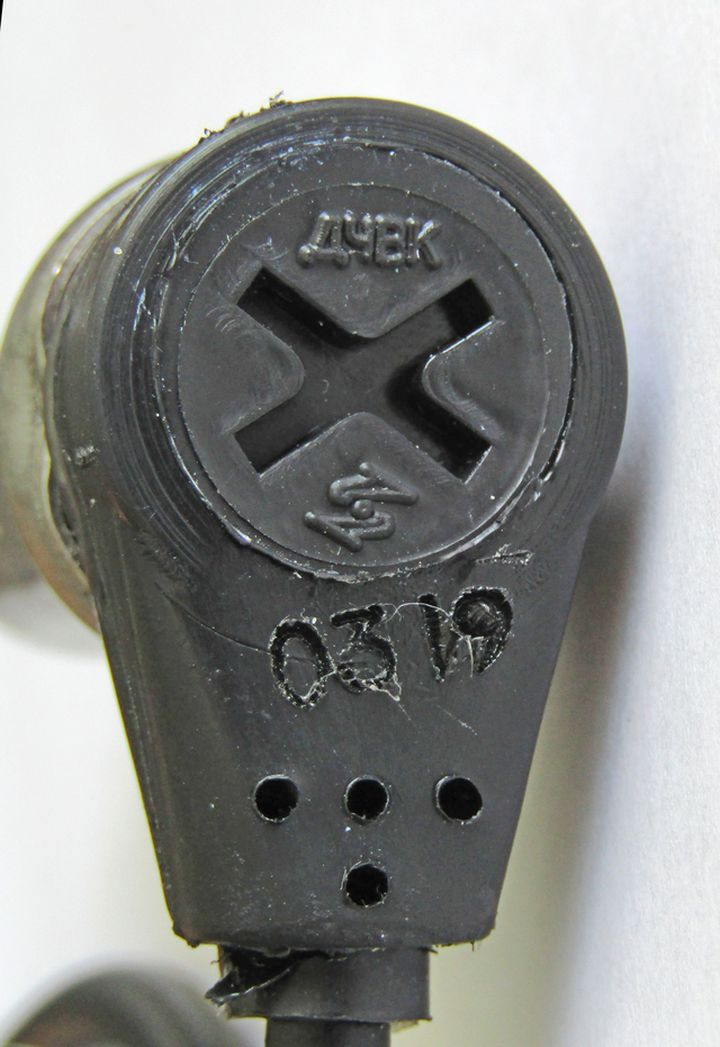

Датчик частоты вращения колеса ДЧВК
- Тип датчика – генераторный, индуктивный
- Тип выхода – двухпроводный, противофазный, изолированный от «массы» и «плюса» бортсети
- Вид климатического исполнения У2 по ГОСТ 15150, нижнее рабочее значение -45°С, верхнее +160°С
- Режим работы: продолжительный номинальный S1 по ГОСТ 3940

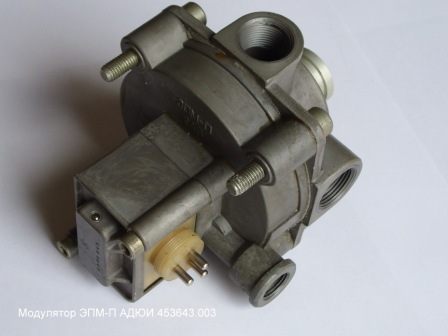

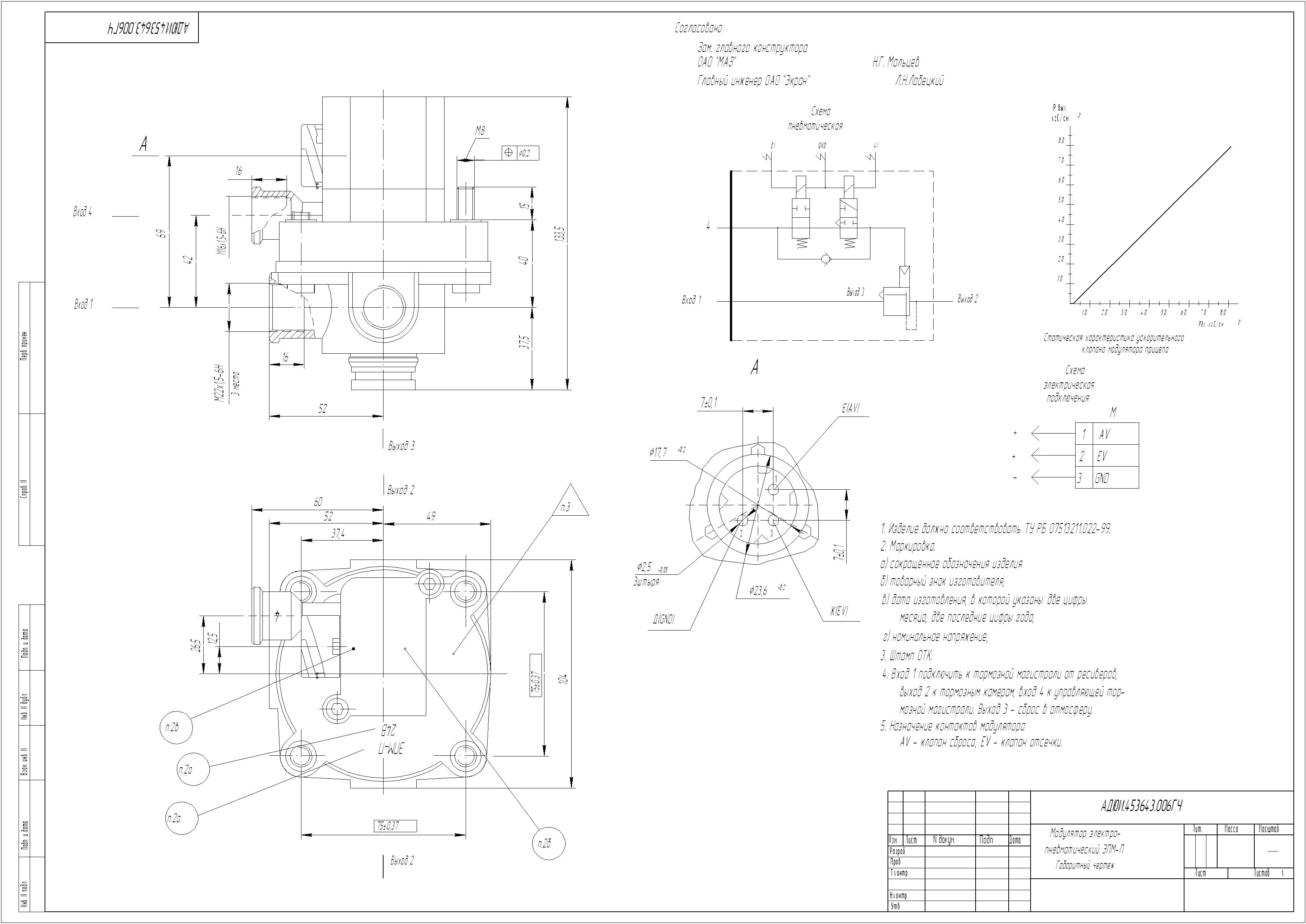

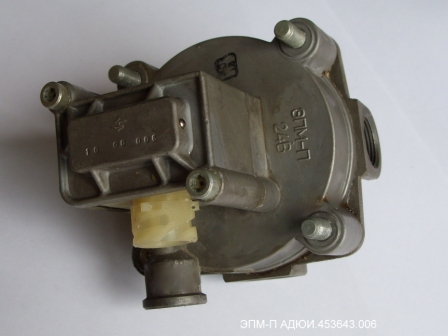

Модулятор электропневматический прицепа ЭПМ-П
ТУ РБ 07513211.022-99

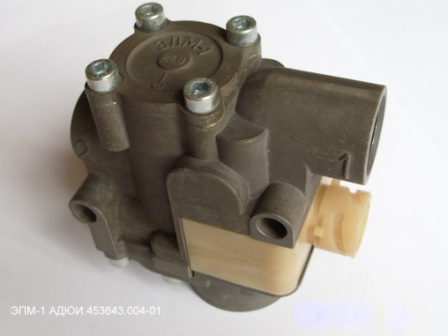

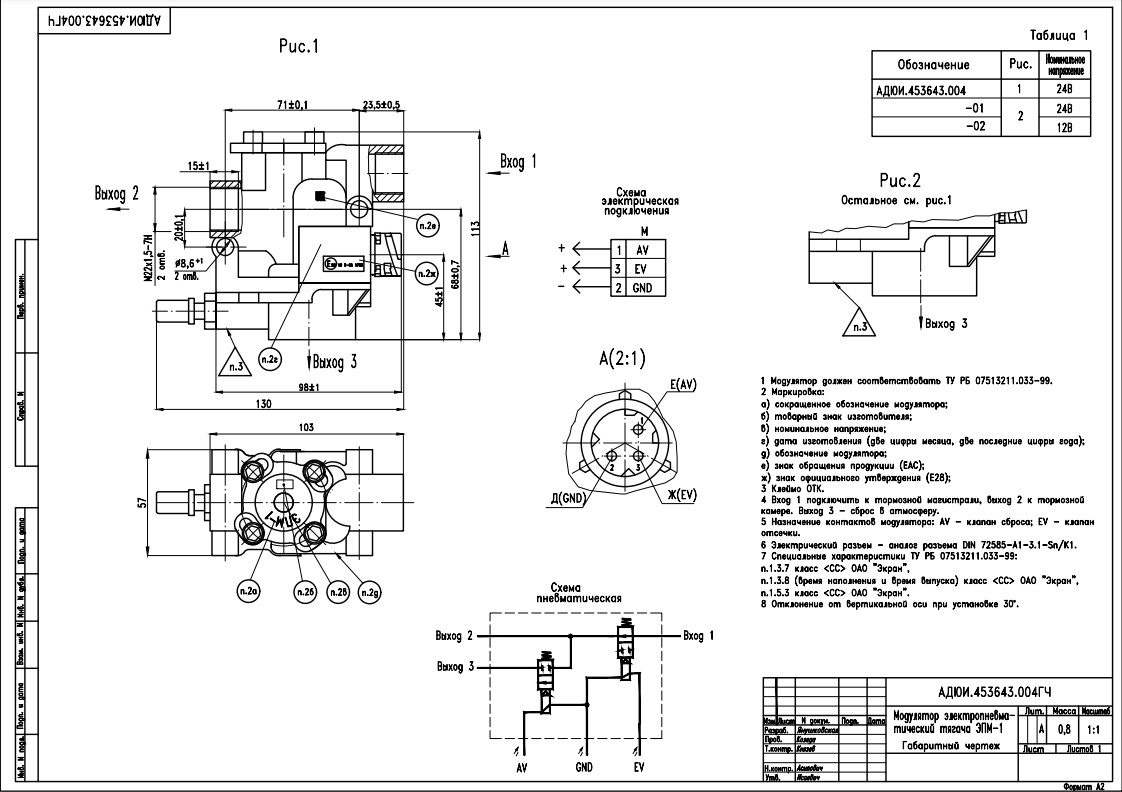

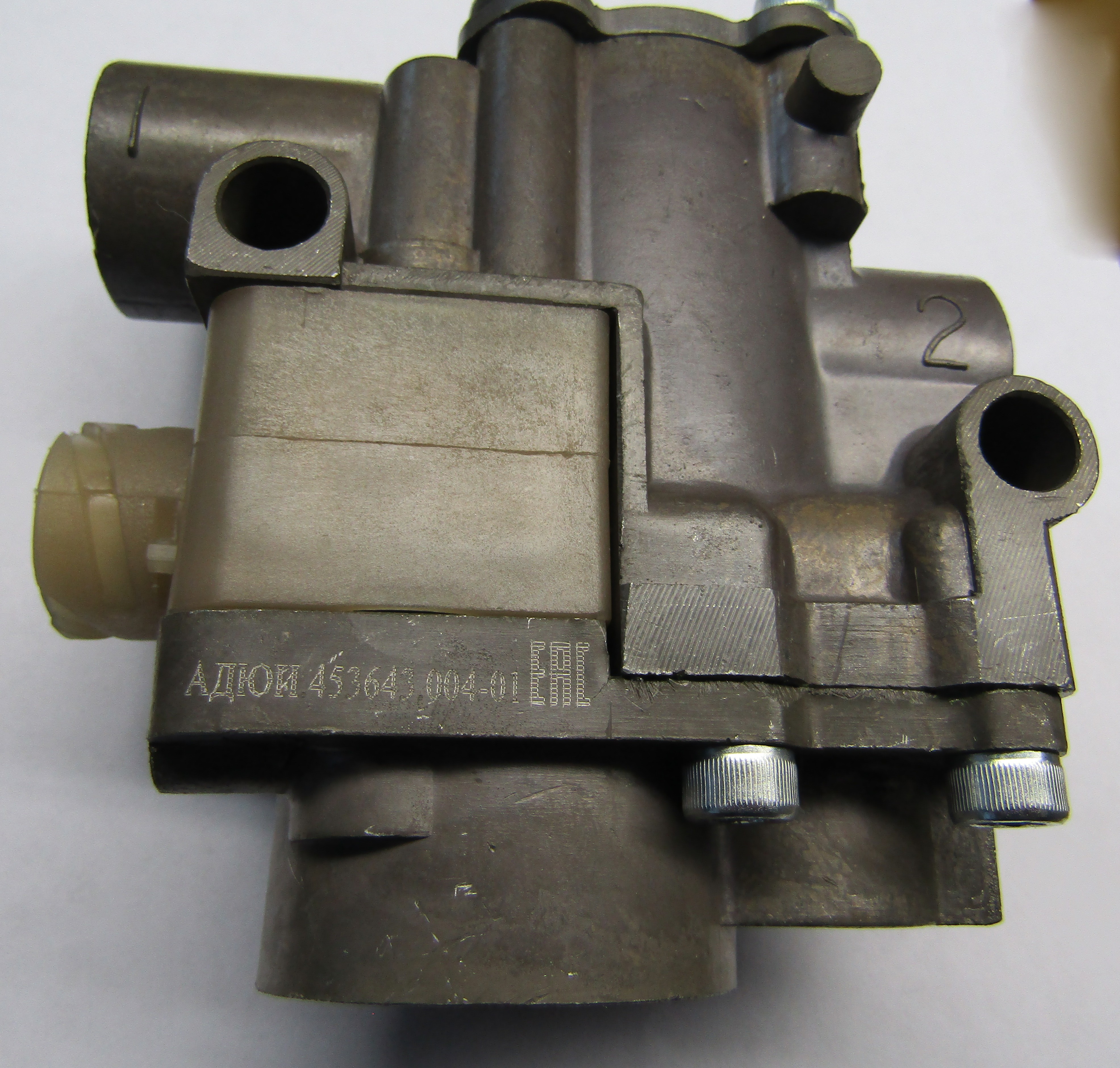

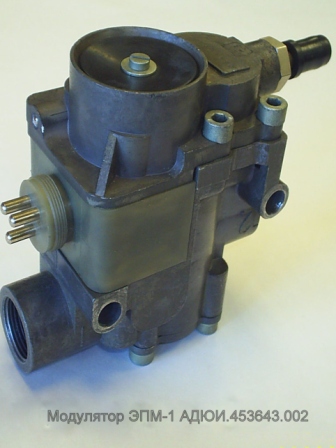

Модулятор электропневматический тягача ЭПМ-1
ТУ РБ 07513211.033-99

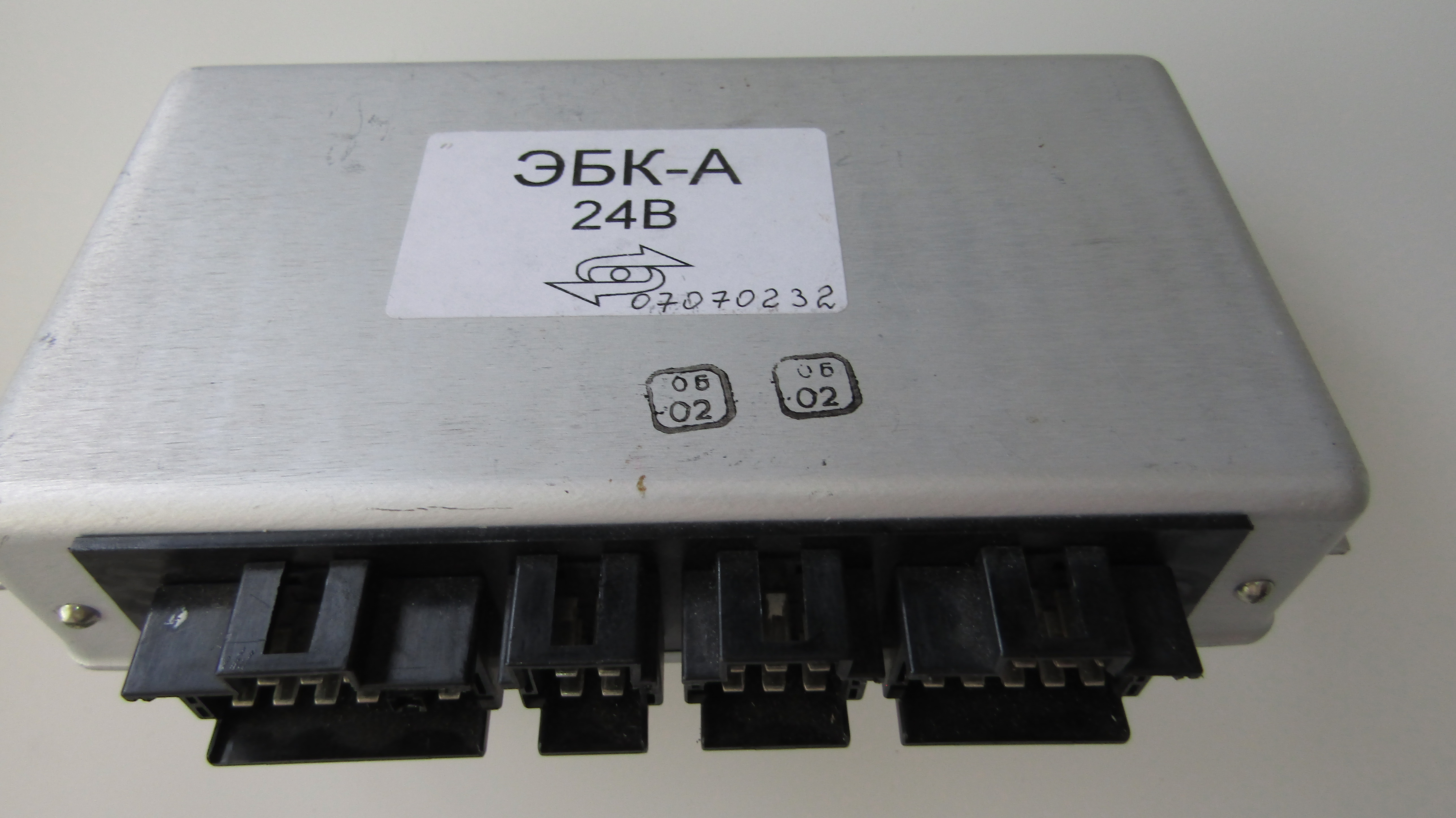

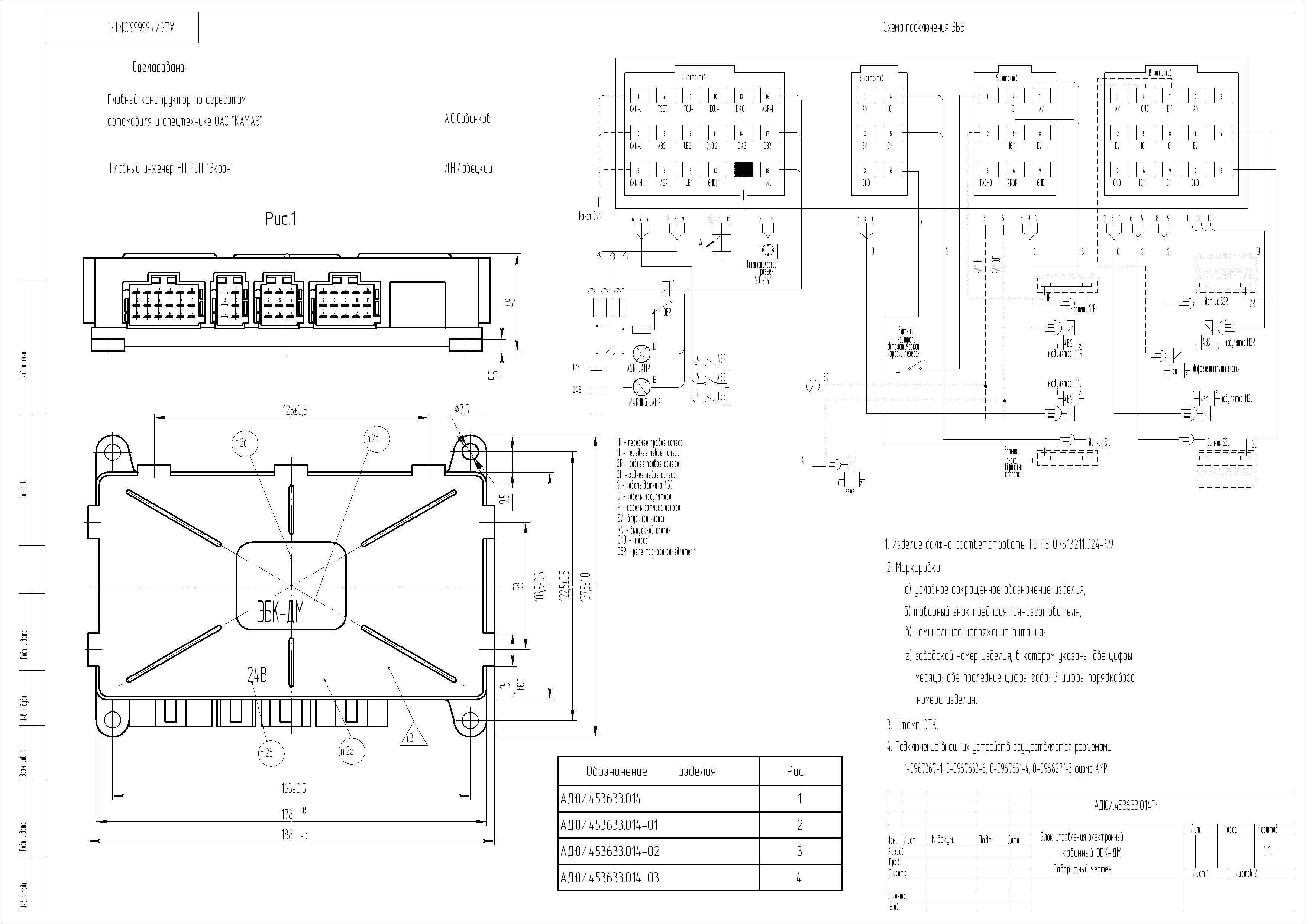

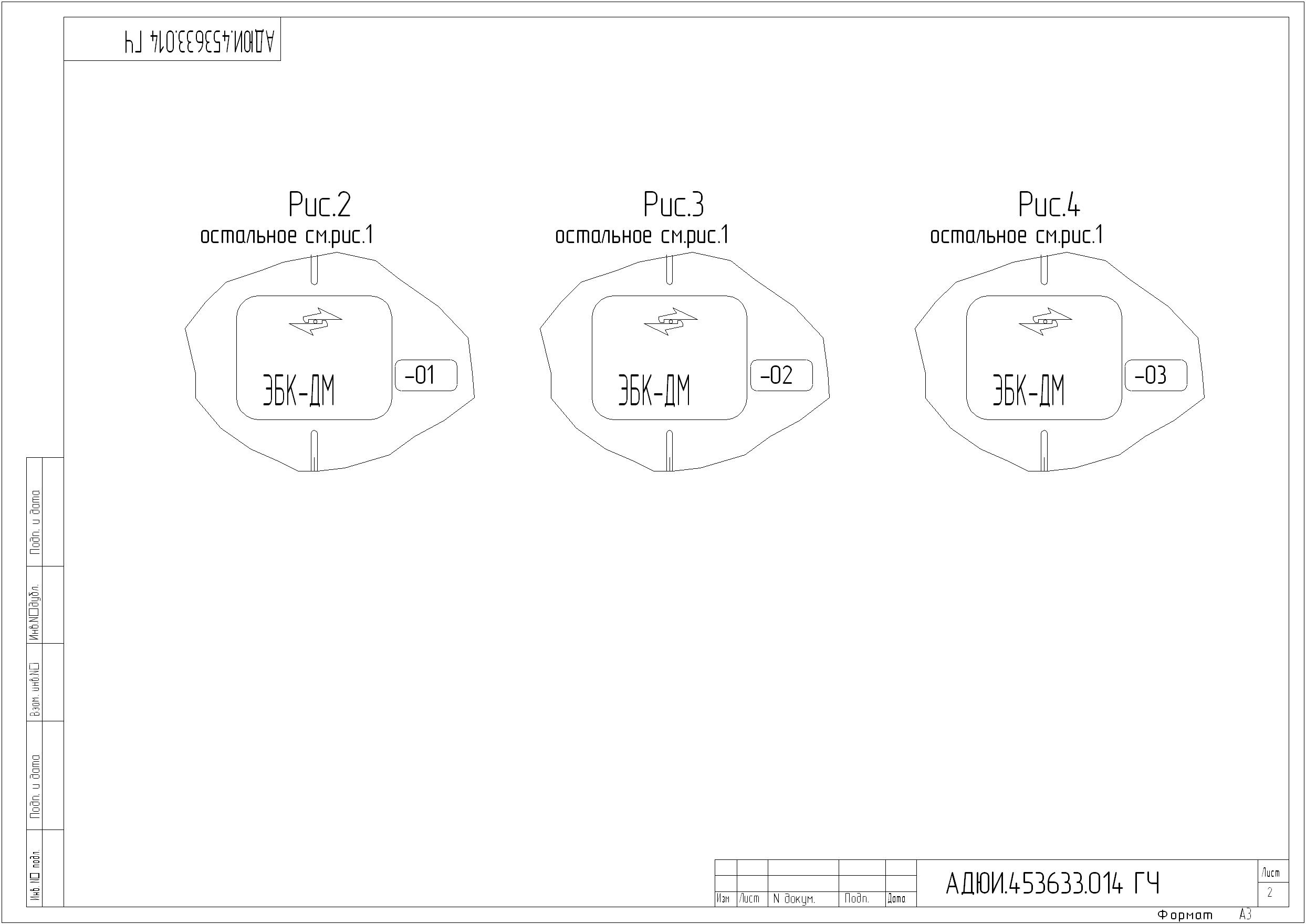

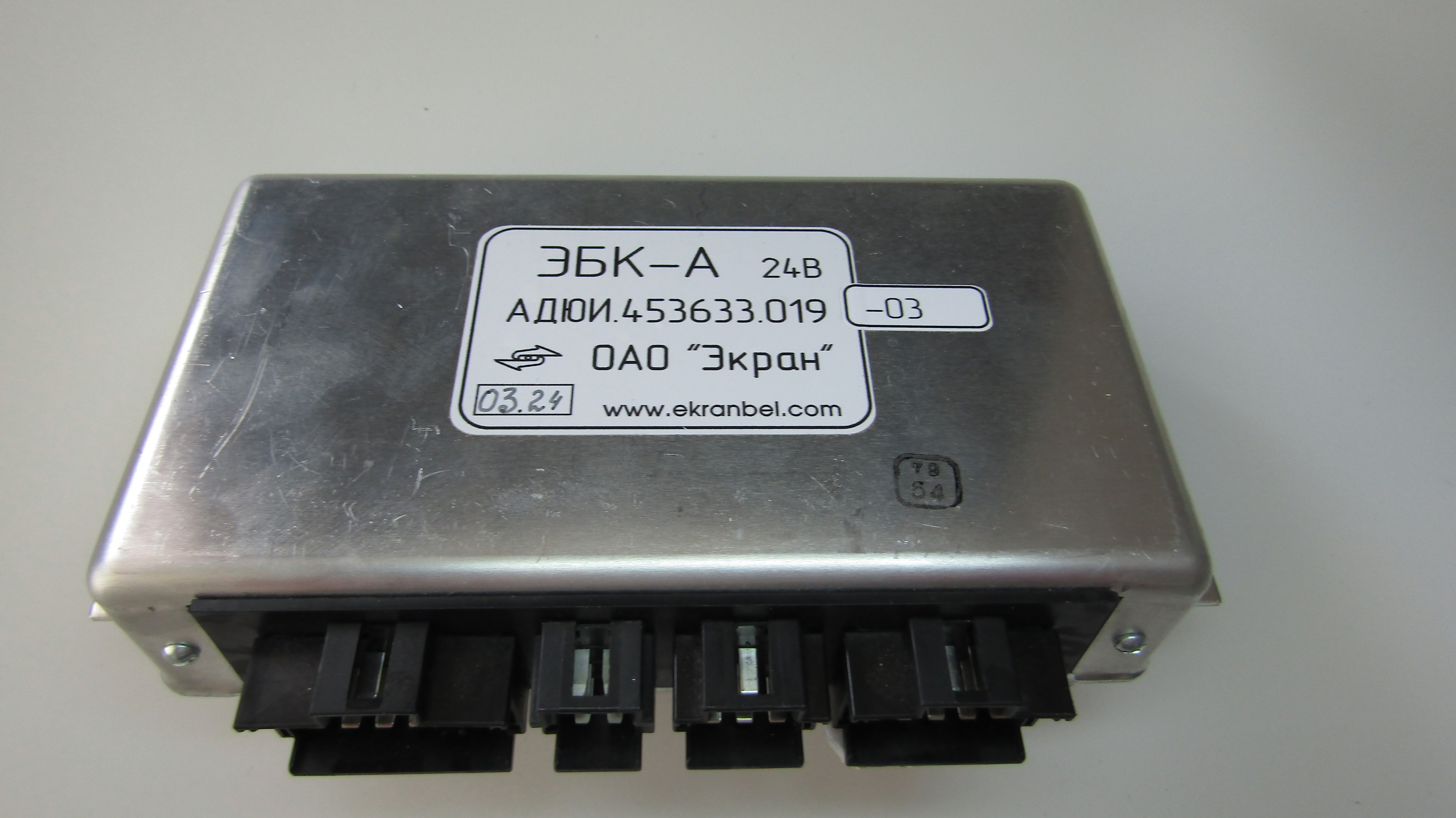

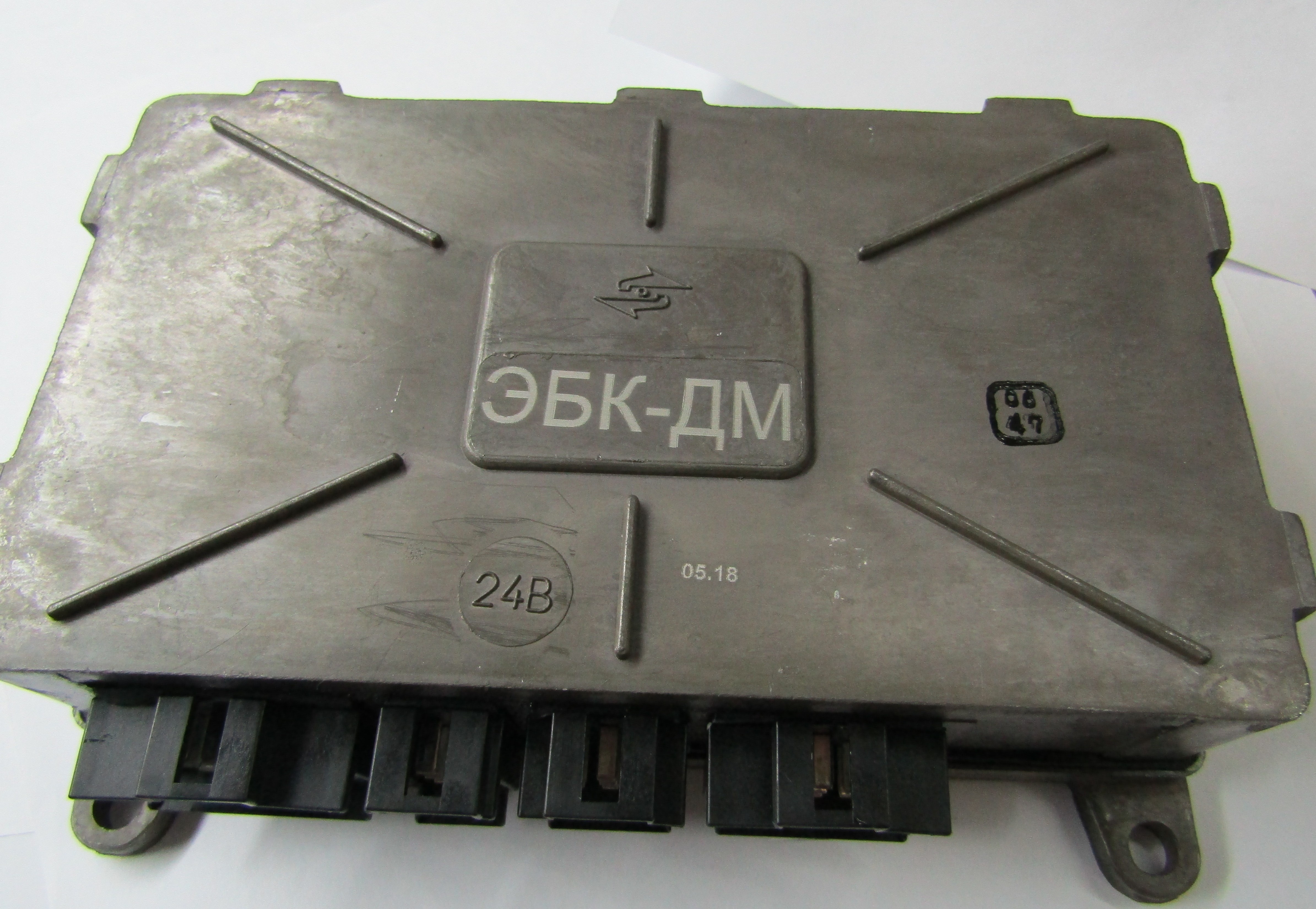

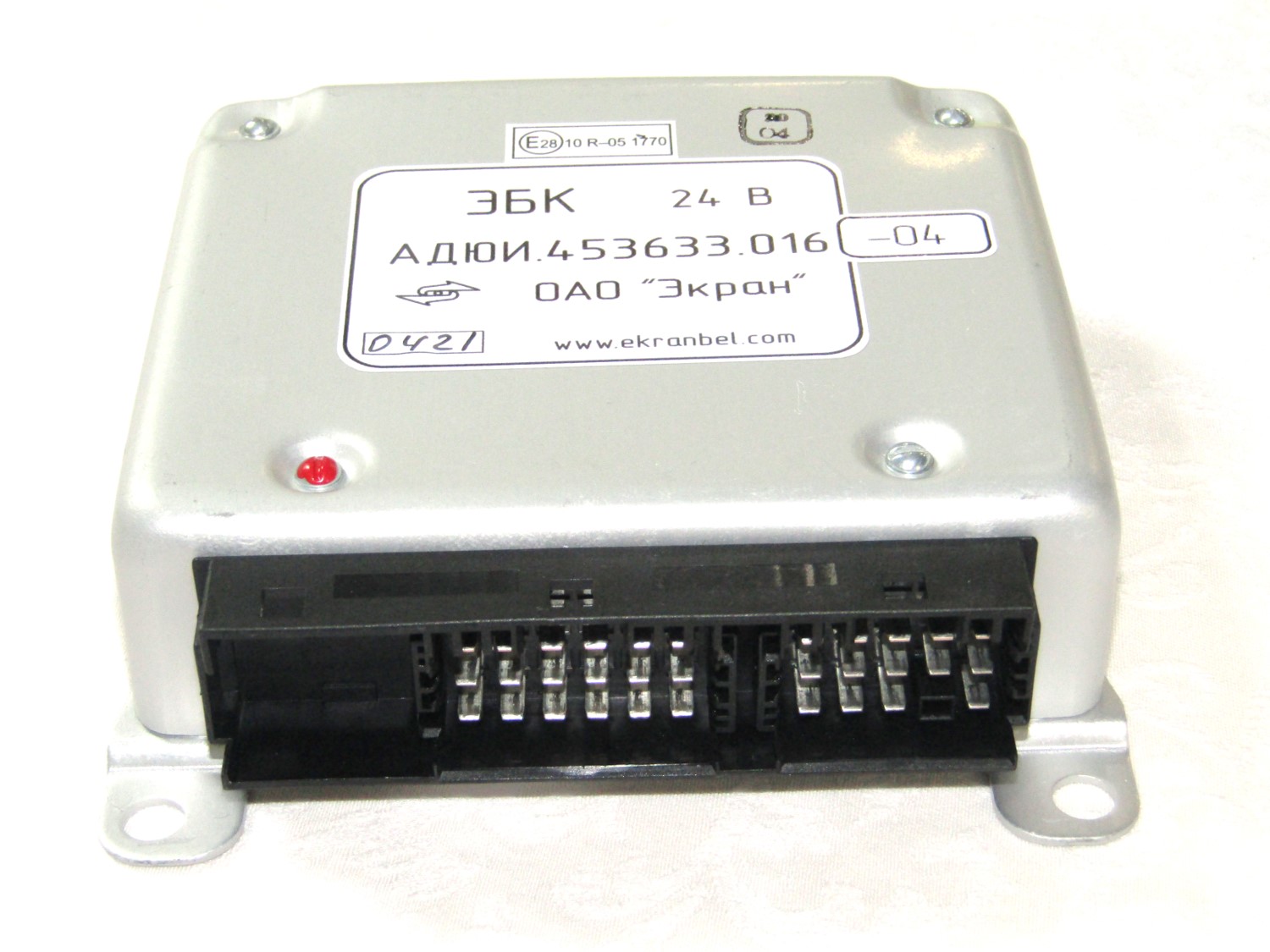

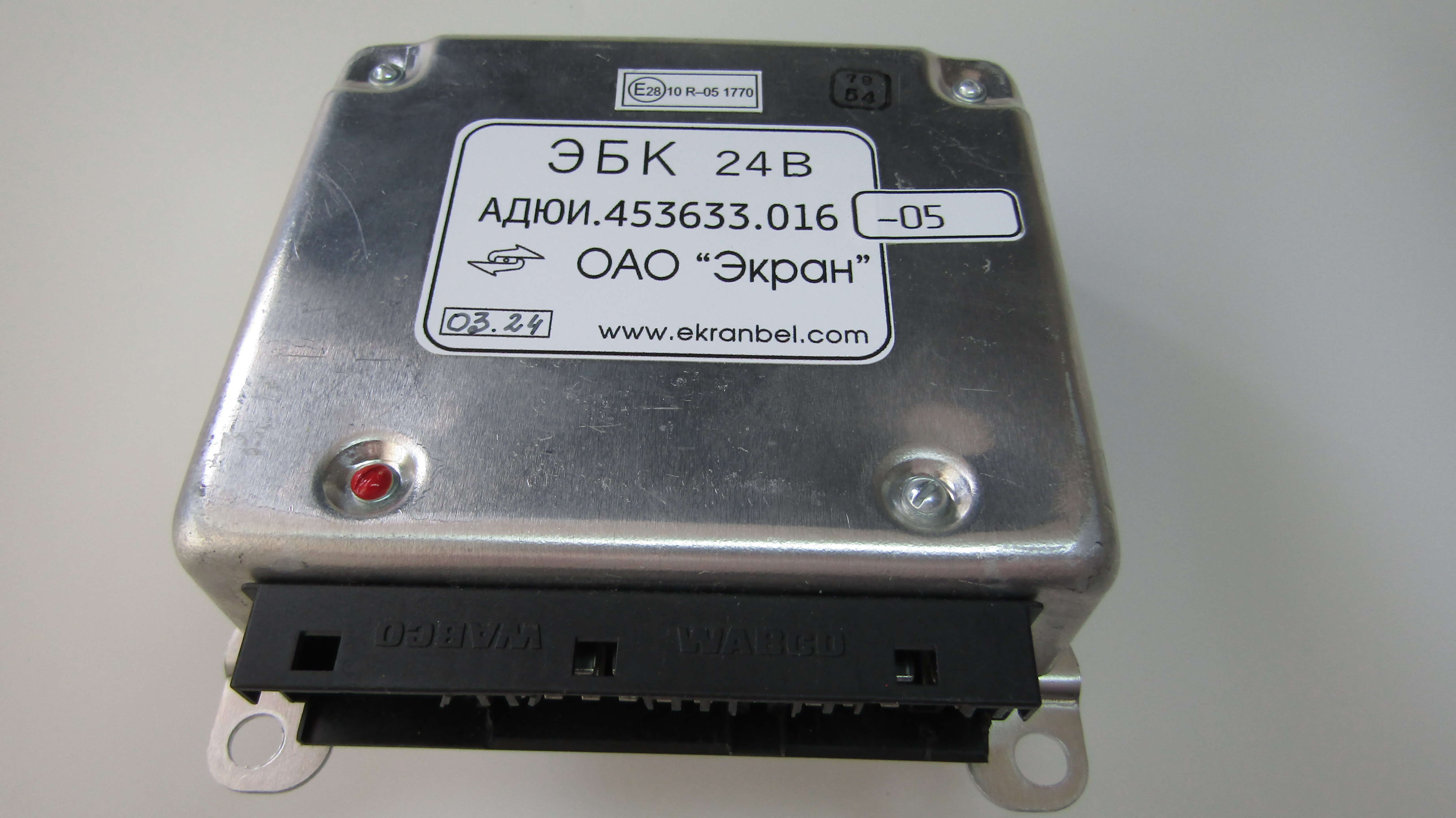

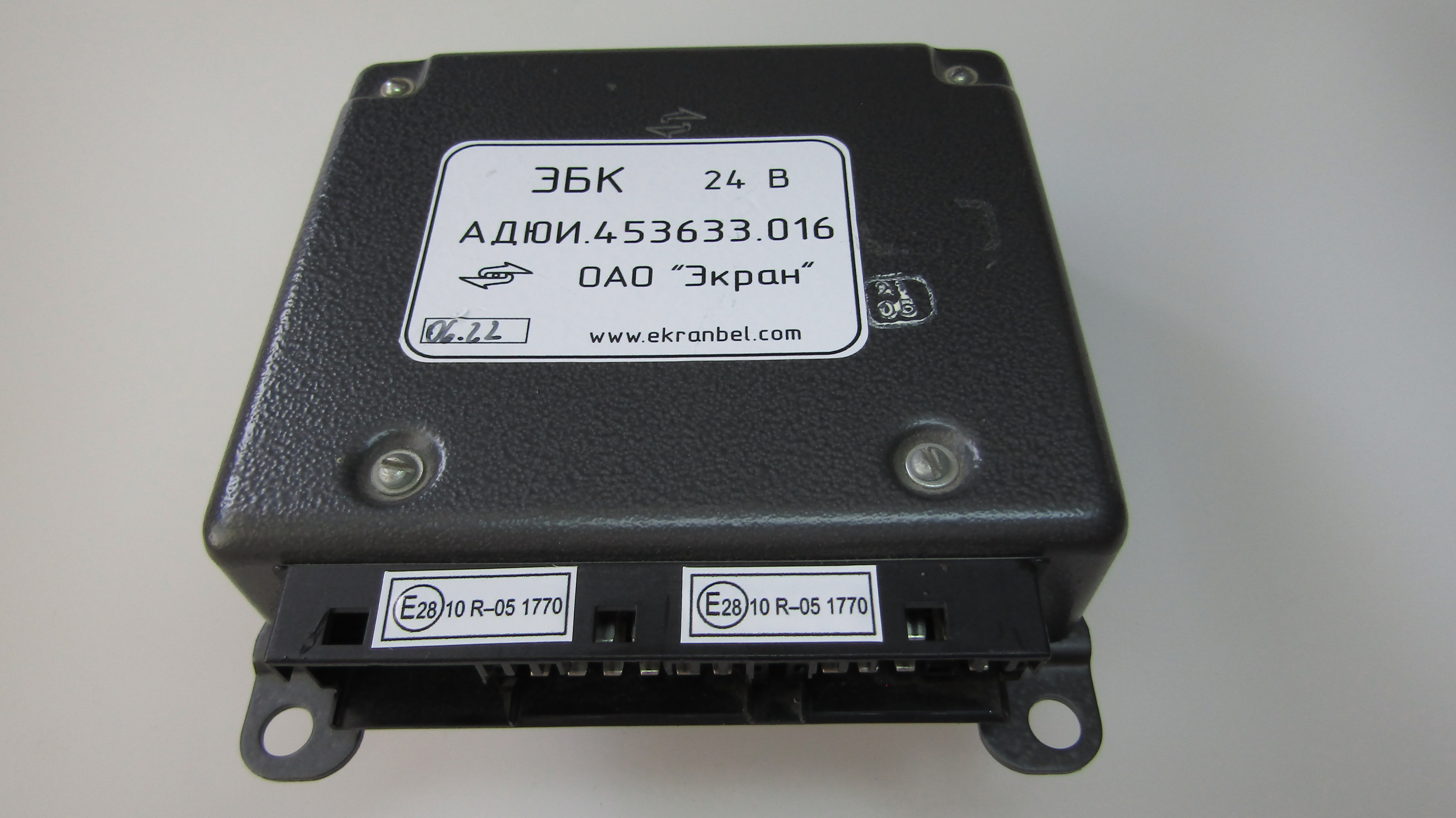

Электронный блок управления ЭБК (ABS)
ТУ РБ 07513211.024-99

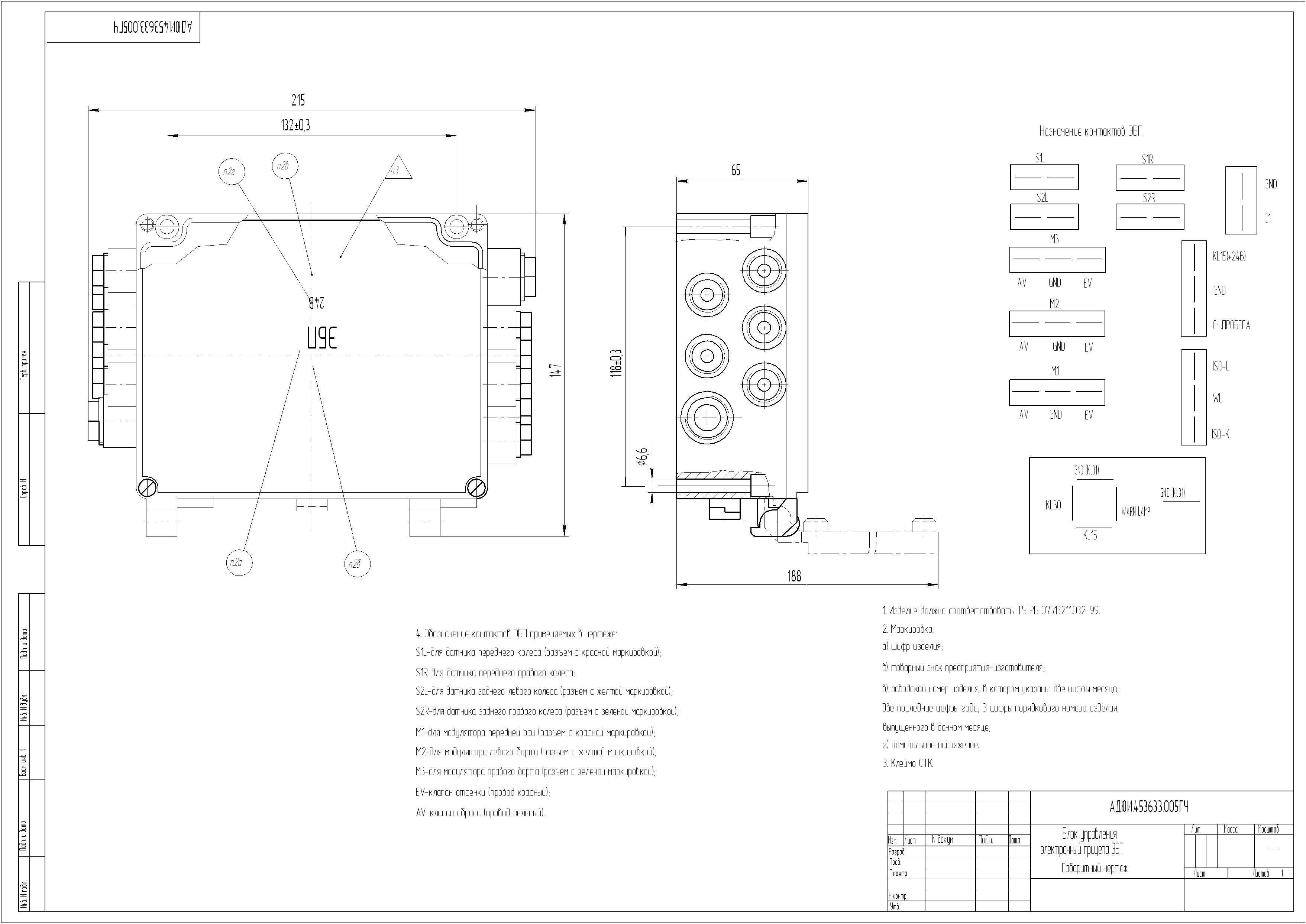

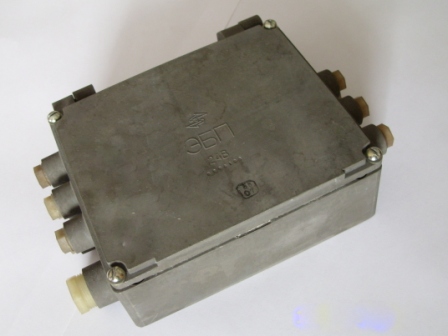

Электронный блок управления ЭБП (ABS)
ТУ РБ 07513211.032-99
Технические характеристики
Номинальное напряжение
24 В (12 В для некоторых модификаций)
Диапазон рабочих температур
от -45°С до +90°С
Степень защиты
IP65 - IP67
Ресурс работы
не менее 800 000 км пробега
Срок службы
10 лет
